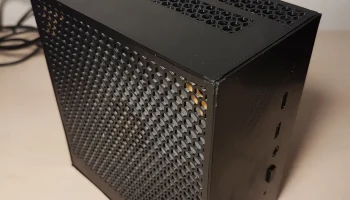

Специальный корпус для вентилятора Minisforum UM690 120 мм
На сборку,
1. пропустите первую беспроводную антенну через держатели на задней панели.
2. сдвиньте заднюю панель вниз

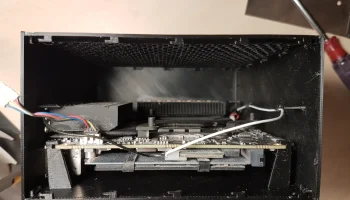

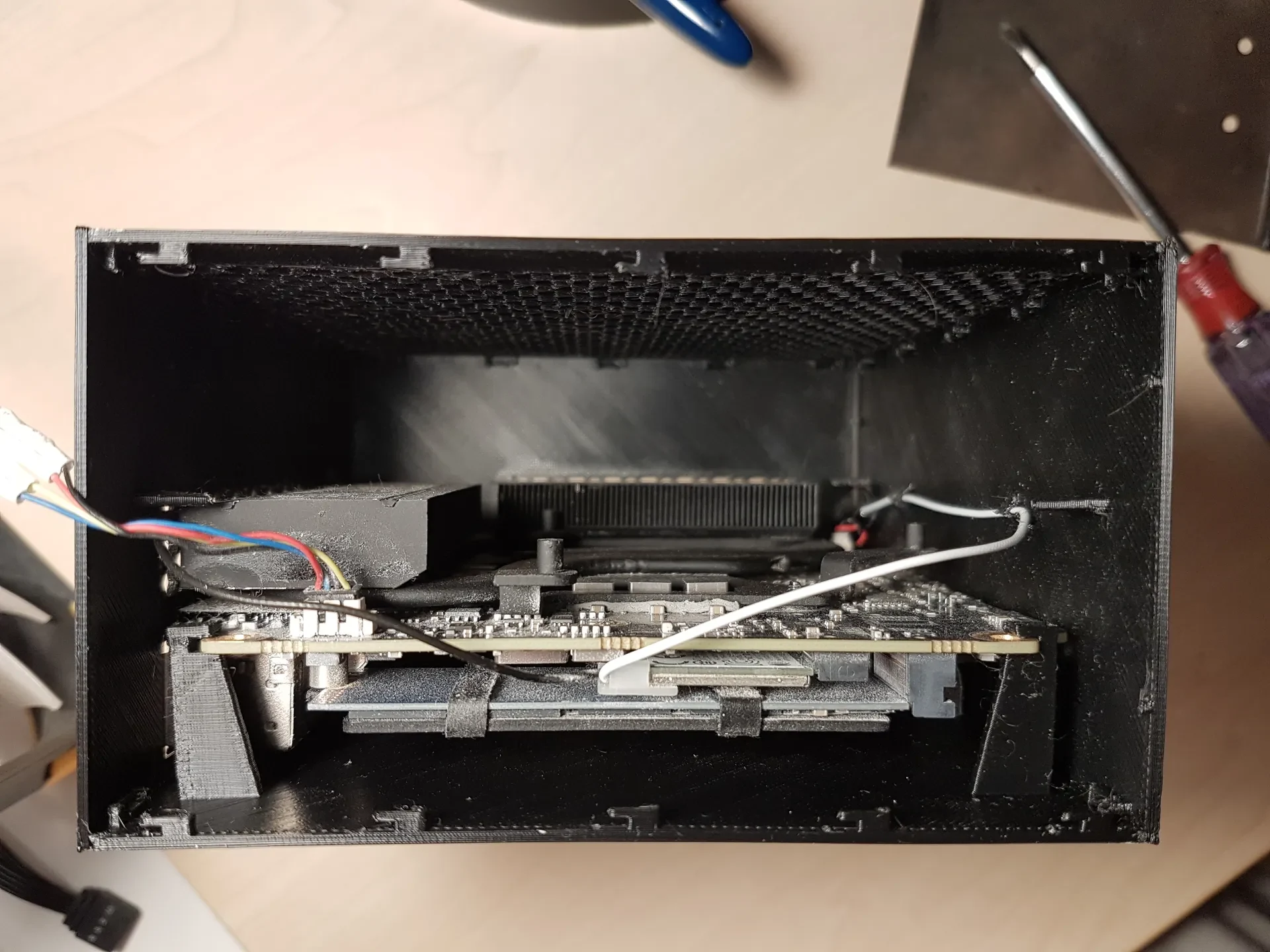

3. установите доску в 4 держателя (во избежание повреждений старайтесь выгибать панель, а не толкать стойки)
4. вставьте верхнюю панель в заднюю панель.
5. сдвиньте правую панель вверх и вниз примерно одновременно.

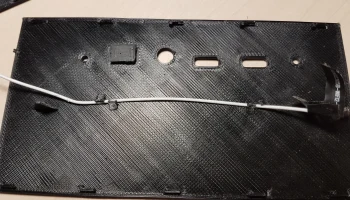

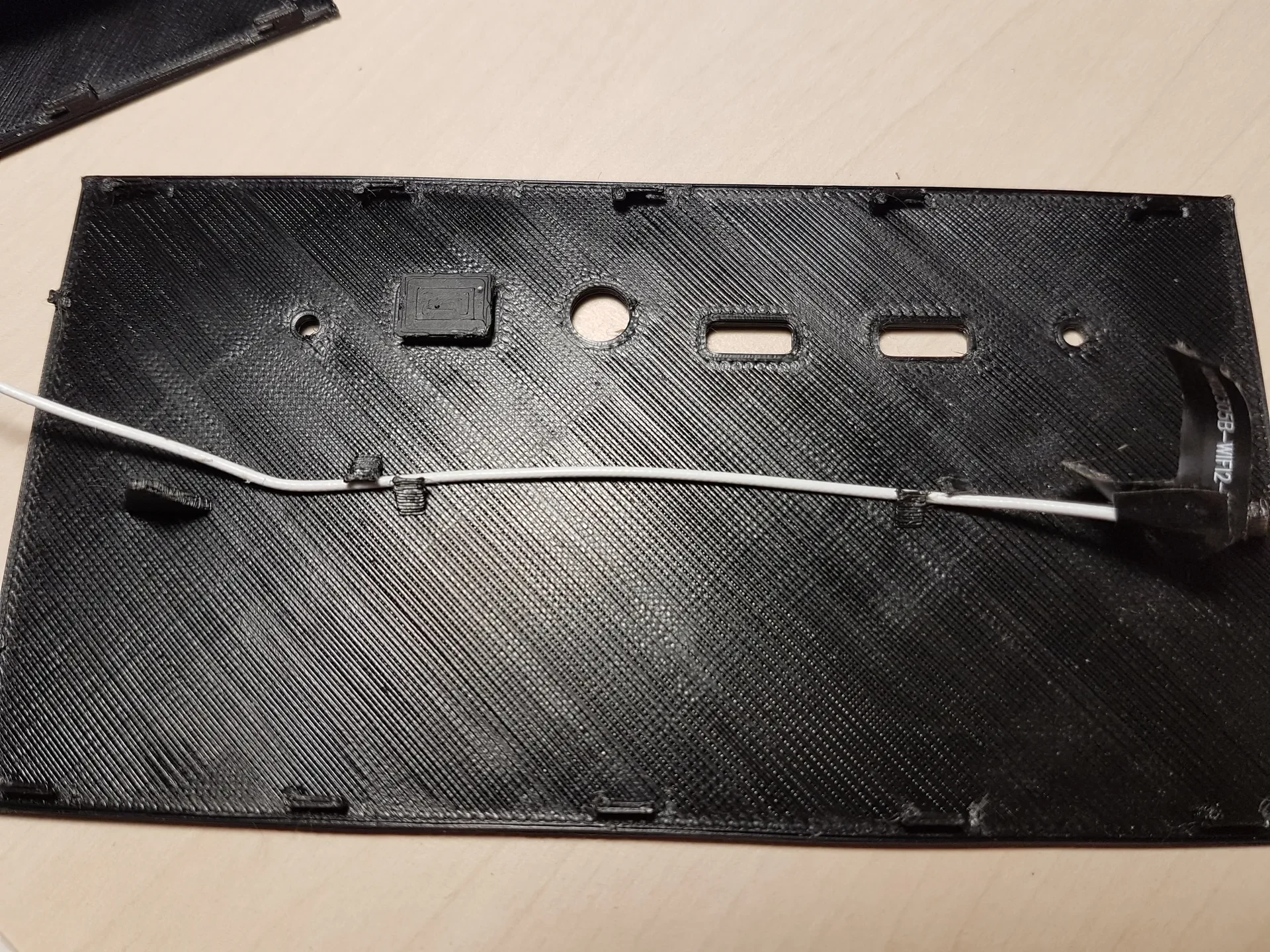

6. проденьте вторую беспроводную антенну через держатели на передней панели (фото)
7. Сдвиньте переднюю панель вниз и вверх примерно одновременно.
8. установите вентилятор (изображение перед вентилятором)
9. Вставьте левую панель в нижнюю и верхнюю часть примерно одновременно, возможно, потребуется небольшая помощь для ее стопорных штифтов, чтобы они прошли внутрь.
первые 4 шага можно немного смешать.
— скольжение должно быть выполнено полностью, то есть одна сторона панели должна быть обращена к внешней стороне предыдущей панели.
— тем не менее, старайтесь не давить на маленькие крепежные детали.
— испо��ьзуйте изоленту для изоляции открытых металлических частей беспроводных антенн.
-все опоры есть в модели, нужны только угловые козырьки

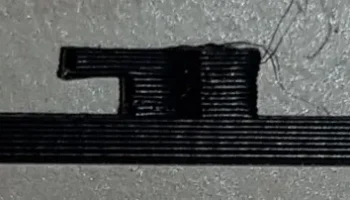

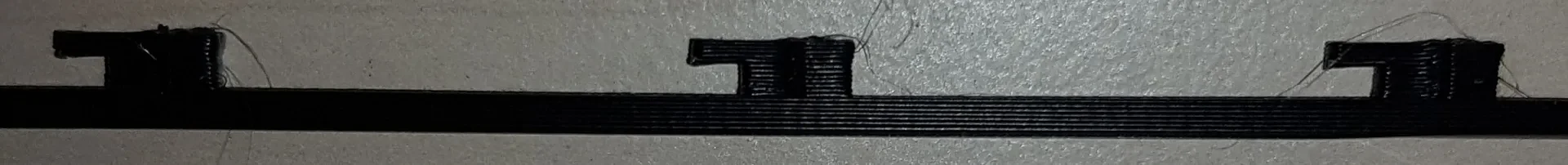

-Небольшие опоры крепления необходимо обрезать боковым ножом после печати (изображение прилагается)

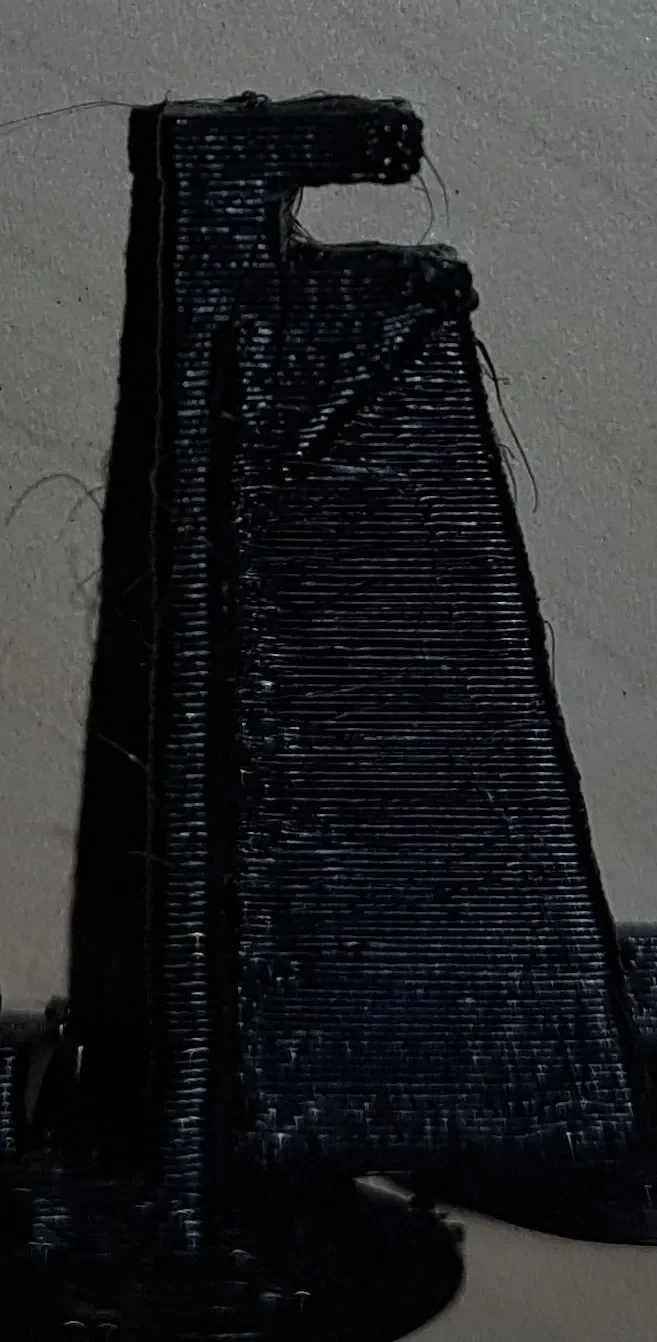

-также опоры из держателей плат нужно снять тонким инструментом (игла, тонкая отвертка и т.д.) (картинка прилагается)
-есть также версия только с рамками, если вы хотите сделать пробную печать, она использует гораздо меньше материала, ее также можно использовать для калибровки потока для подгонки (попробуйте rightf с topf, это должно подойти довольно легко)

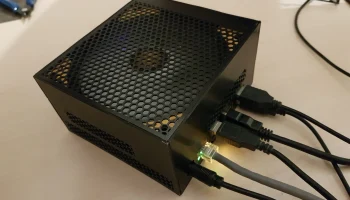

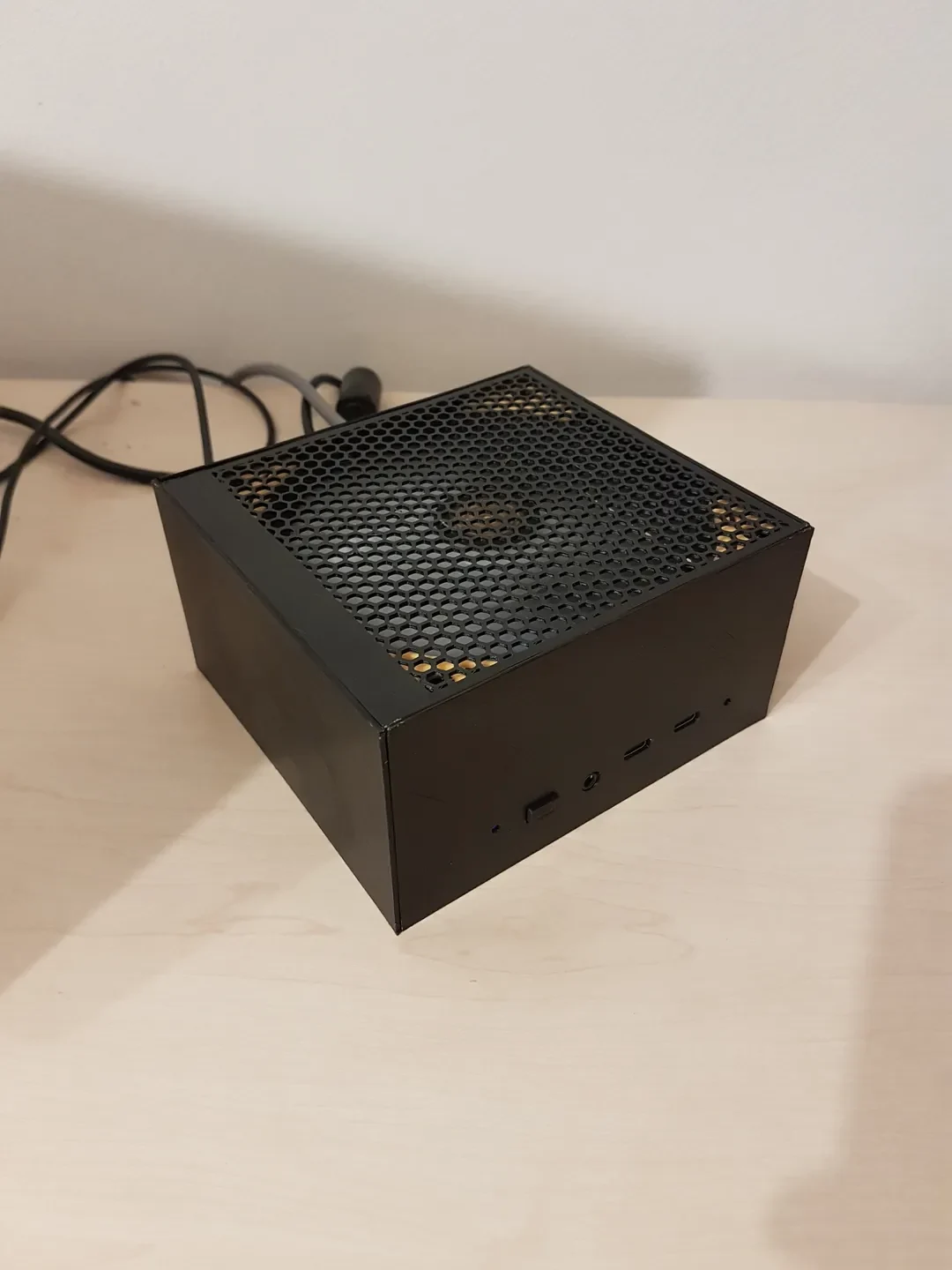

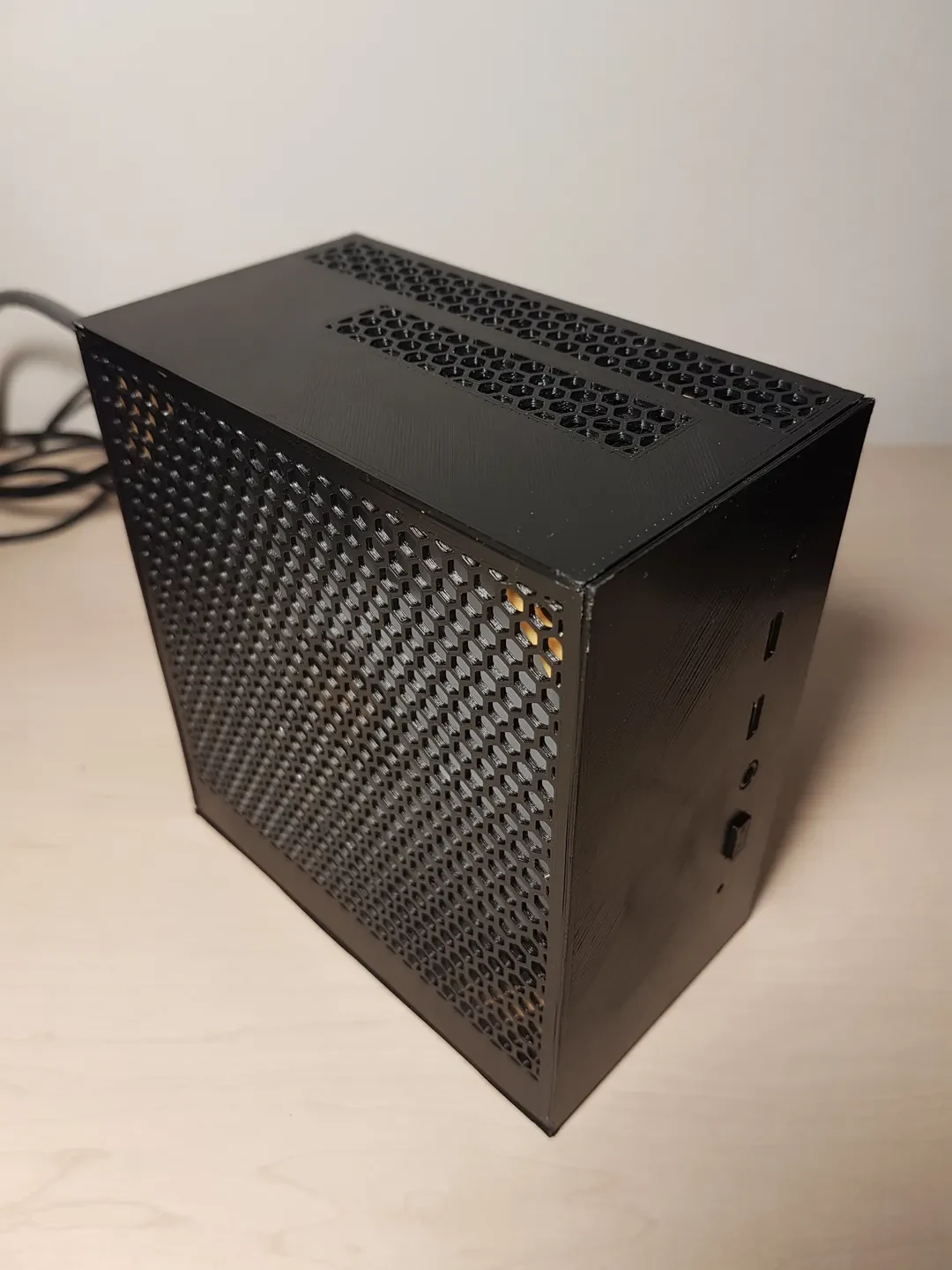

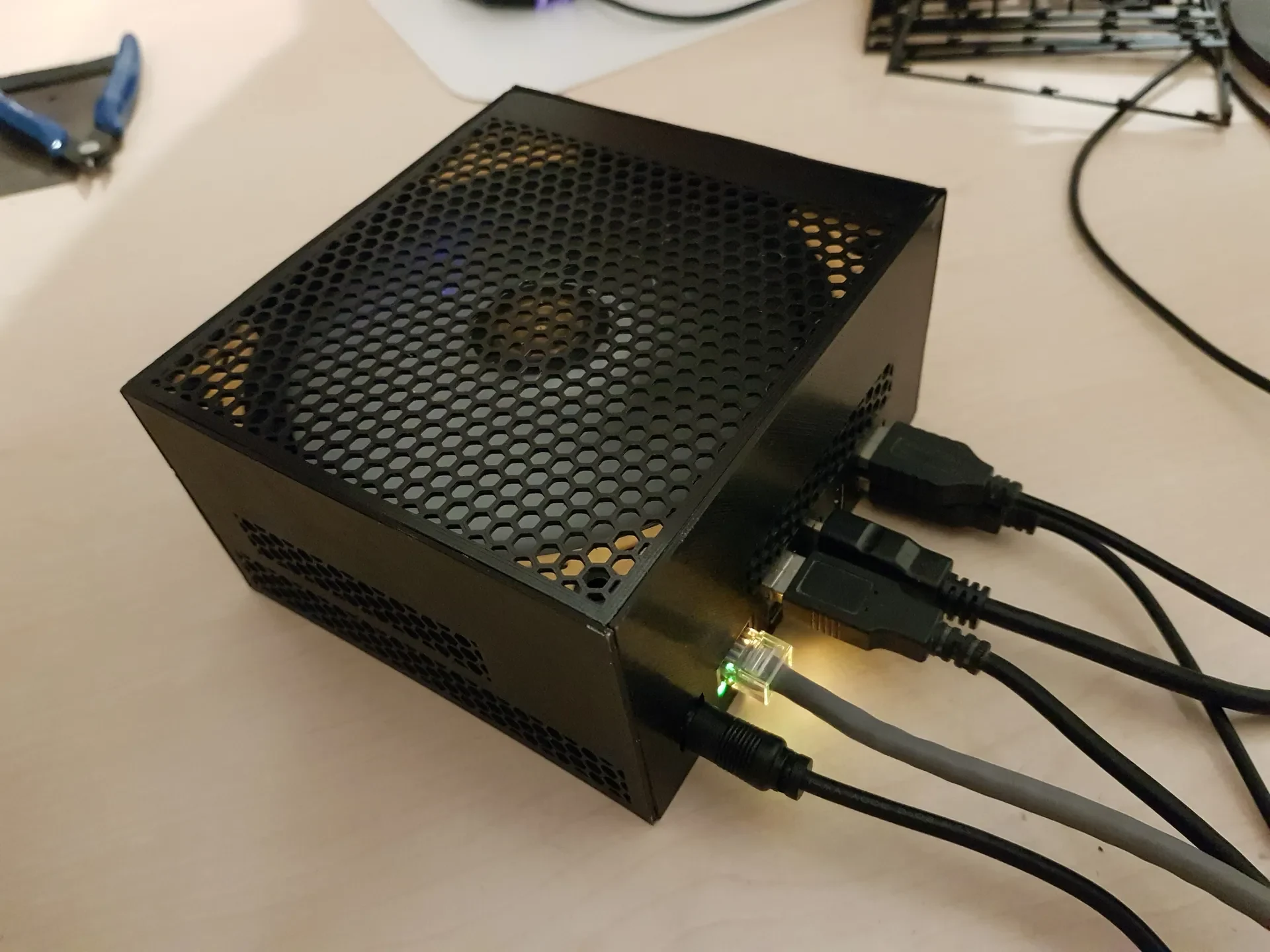

-то, что на изображении, напечатано из АБС-пластика, я рекомендую АБС-пластик, но могут подойти и другие материалы.

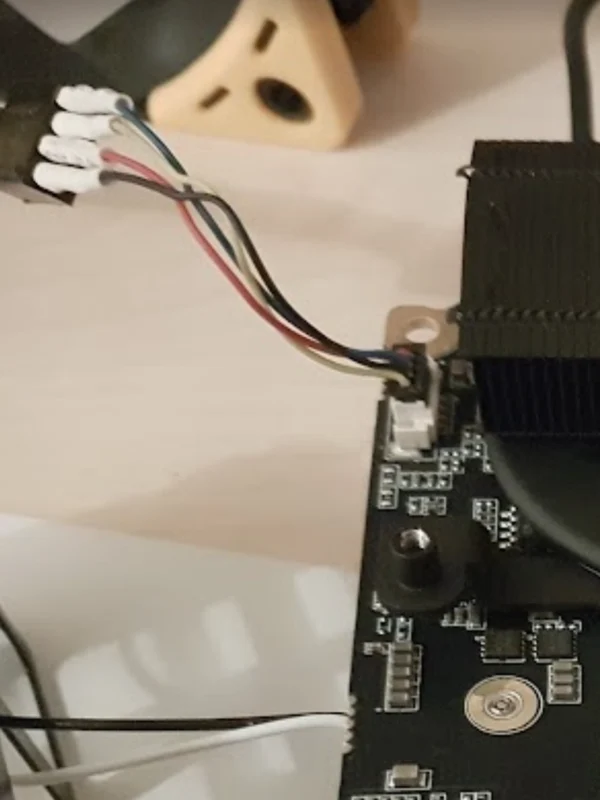

-Распиновка разъема вентилятора: вентилятор (стандартный): 1 2 3 4 / черный красный белый синий | плата: 3 1 4 2 / белый черный синий красный (изображение прилагается)
— для изготовления адаптера я использовал разъем, оторванный от вентилятора ноутбука, он не идеально подошёл
-разработан с учетом высоты слоя 0,2 мм.
Стресс-тест процессора: процессор 78C, оперативная память 45C (64 ГБ), SSD 43C, вентилятор 1060 об/мин, комната 26C
