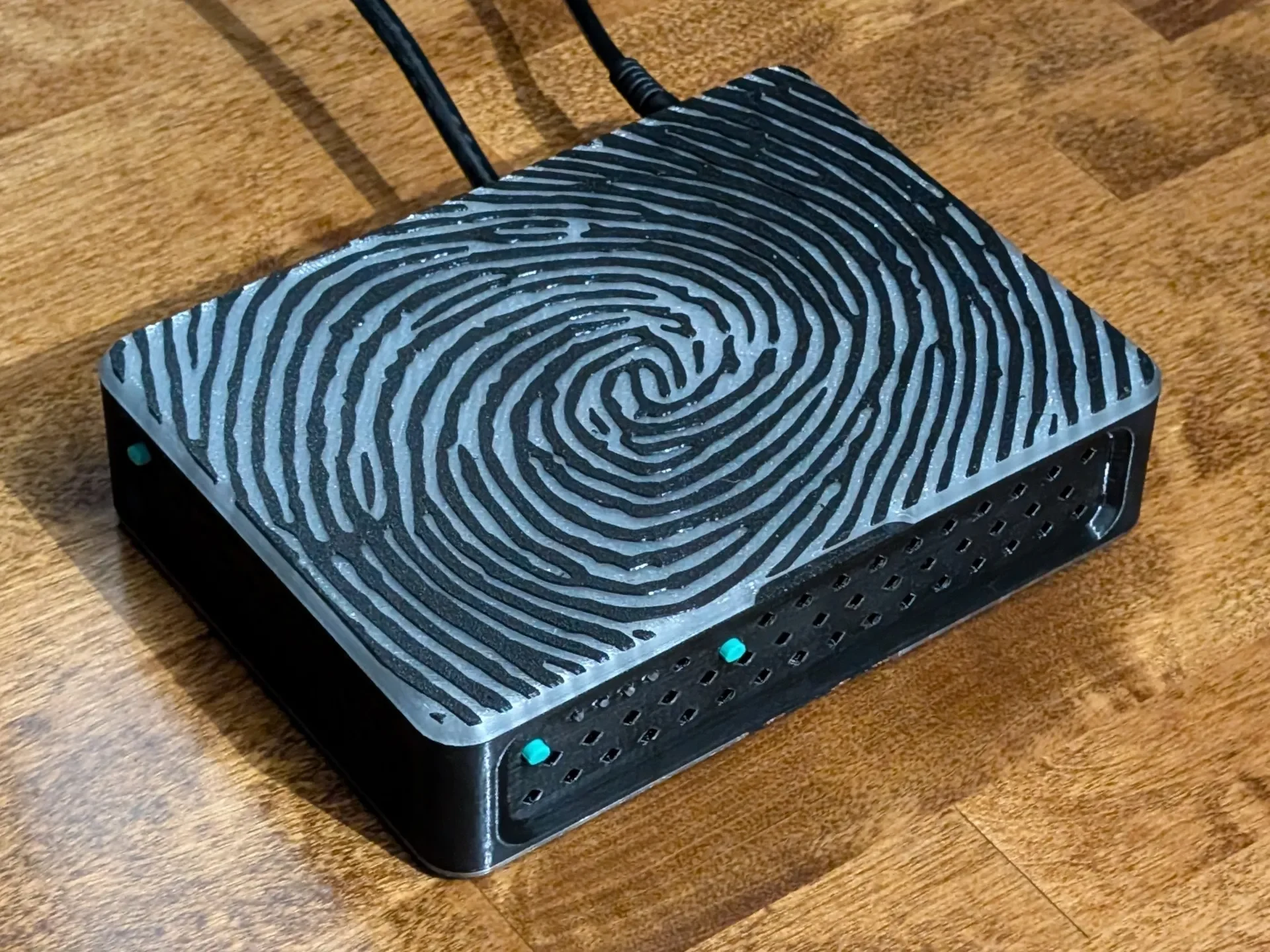

Корпус/корпус для комплекта NAS FriendlyELEC CM3588 Plus...
Предназначен для комплекта NAS CM3588 от людей из FriendlyELEC и включенного в их состав файла .stp из их Wiki.
Моя сборка — это комплект NAS CM3588 Plus с обновленным чипом Rockchip и увеличенным объемом памяти.
Плата NAS не меняется, поэтому этот корпус работает как с CM3588, так и с CM3588 Plus.

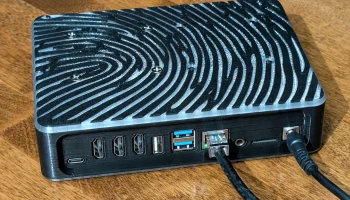

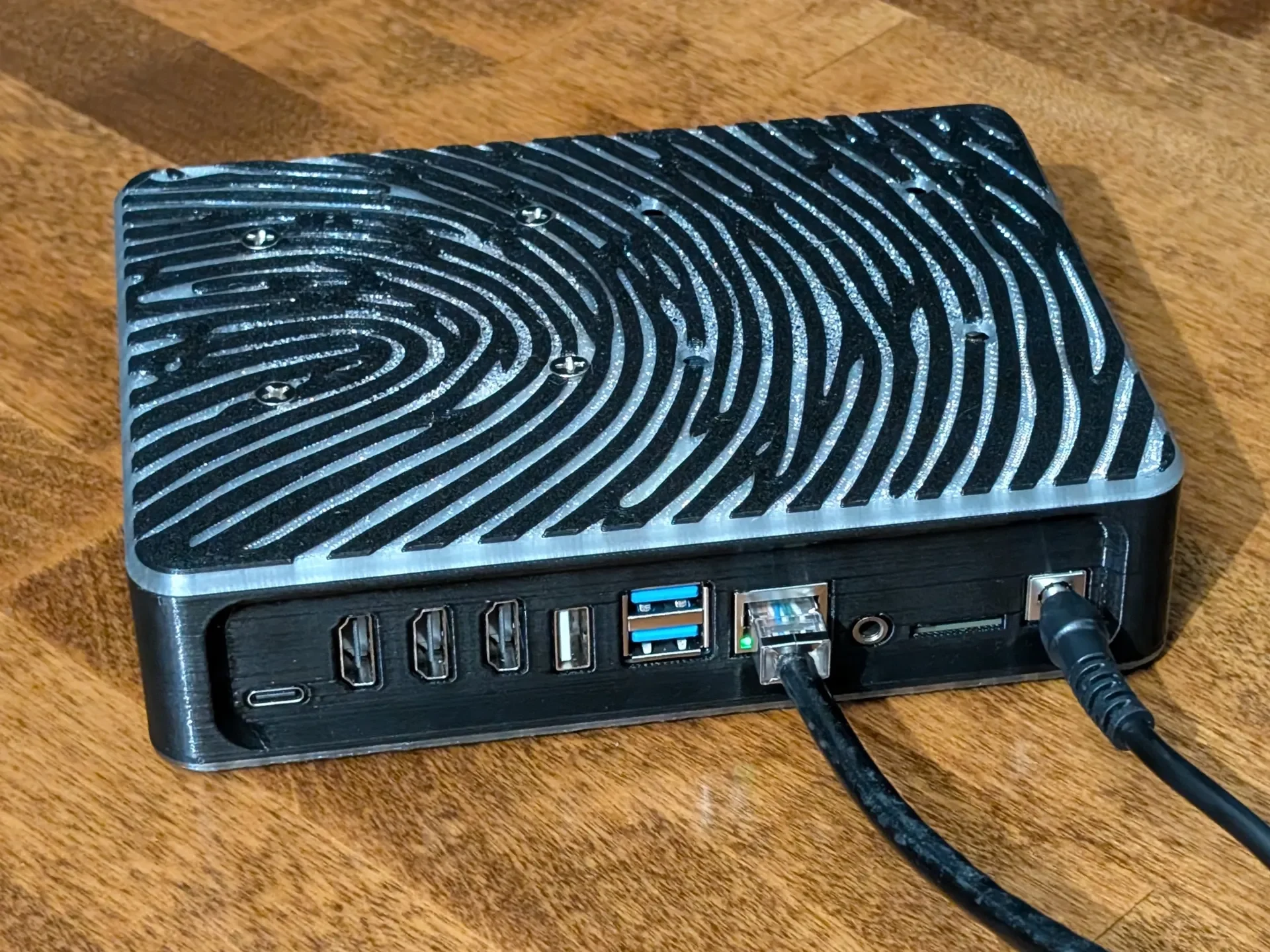

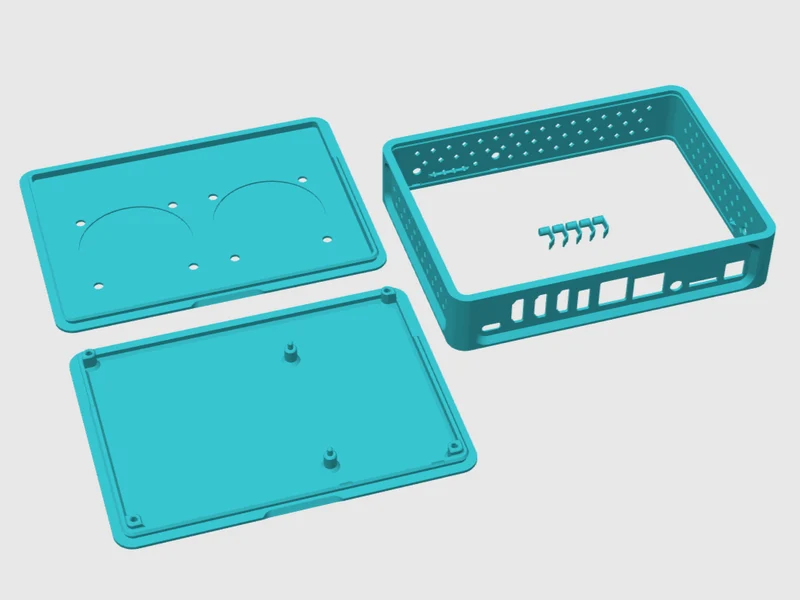

На каждой боковой панели имеется планка, которая сначала вставляется со стороны ввода-вывода, а затем защелкивается до конца в корпусе. Я спроектировал винты от платы CM3588 так, чтобы они вкручивались в корпус. Результат может отличаться. Не стесняйтесь увеличи��ать или изменять размер по мере необходимости.

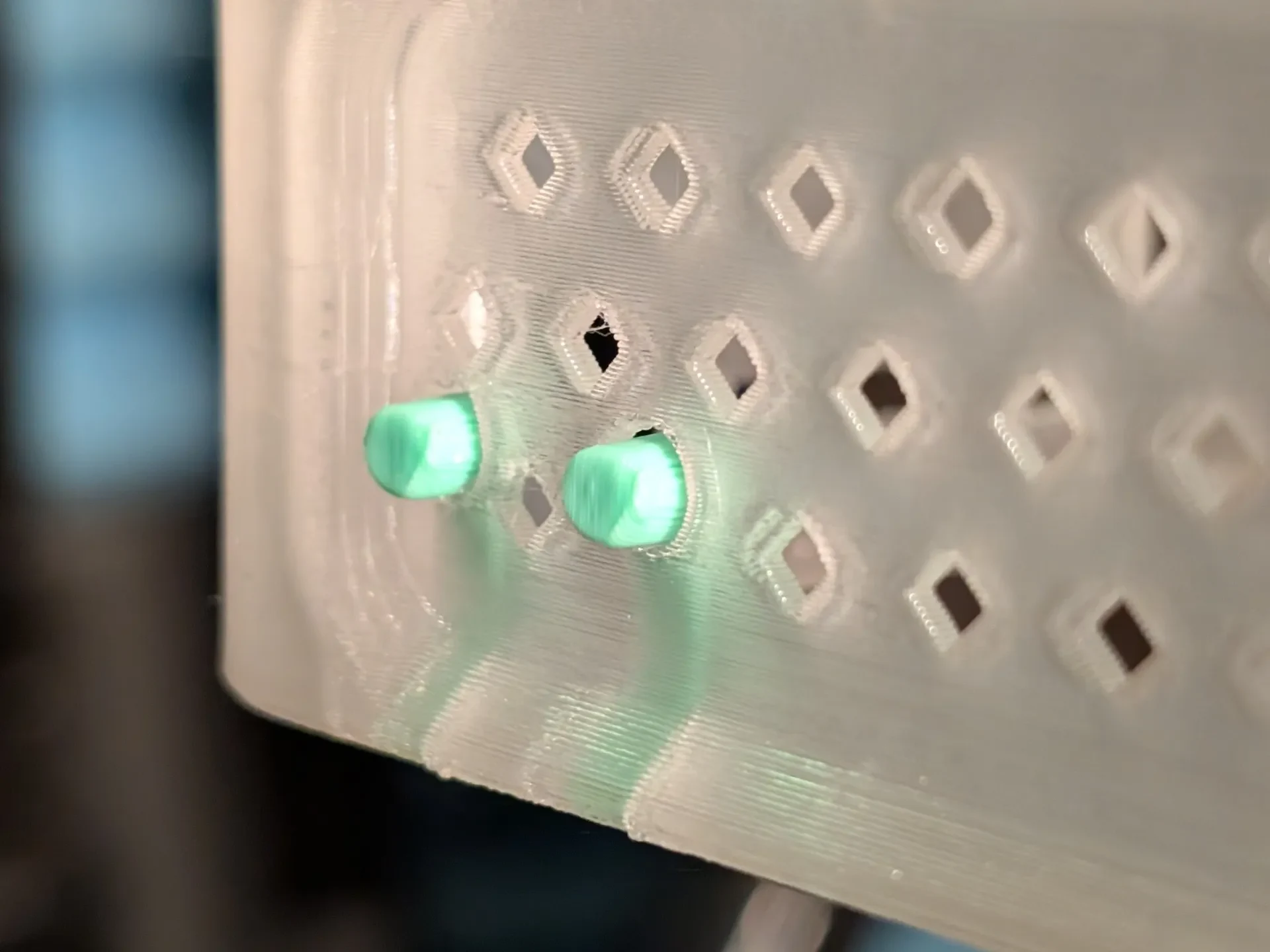

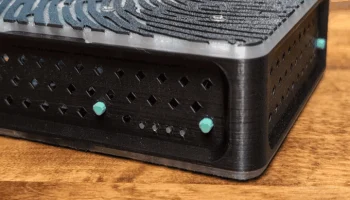

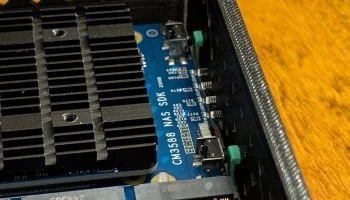

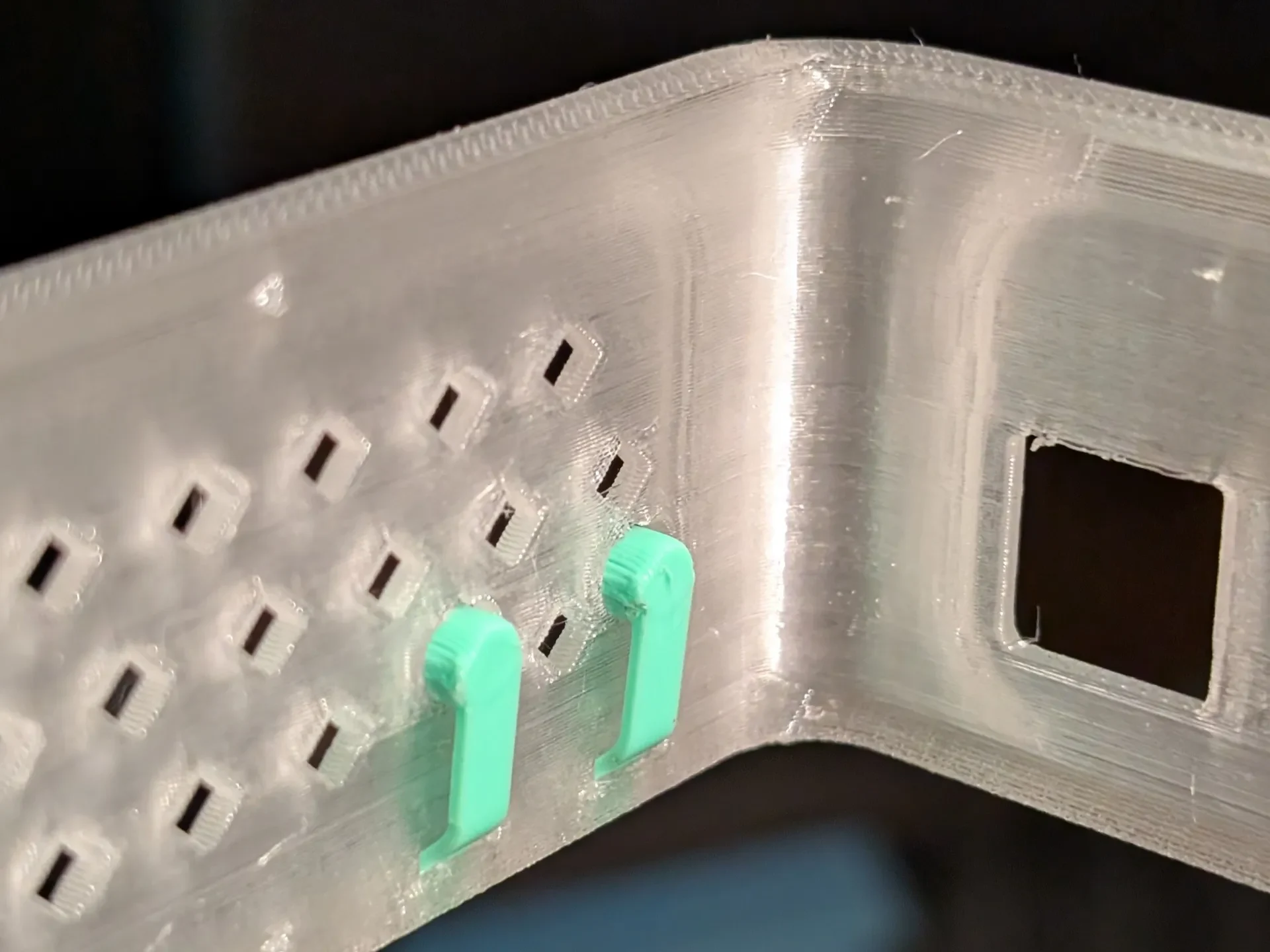

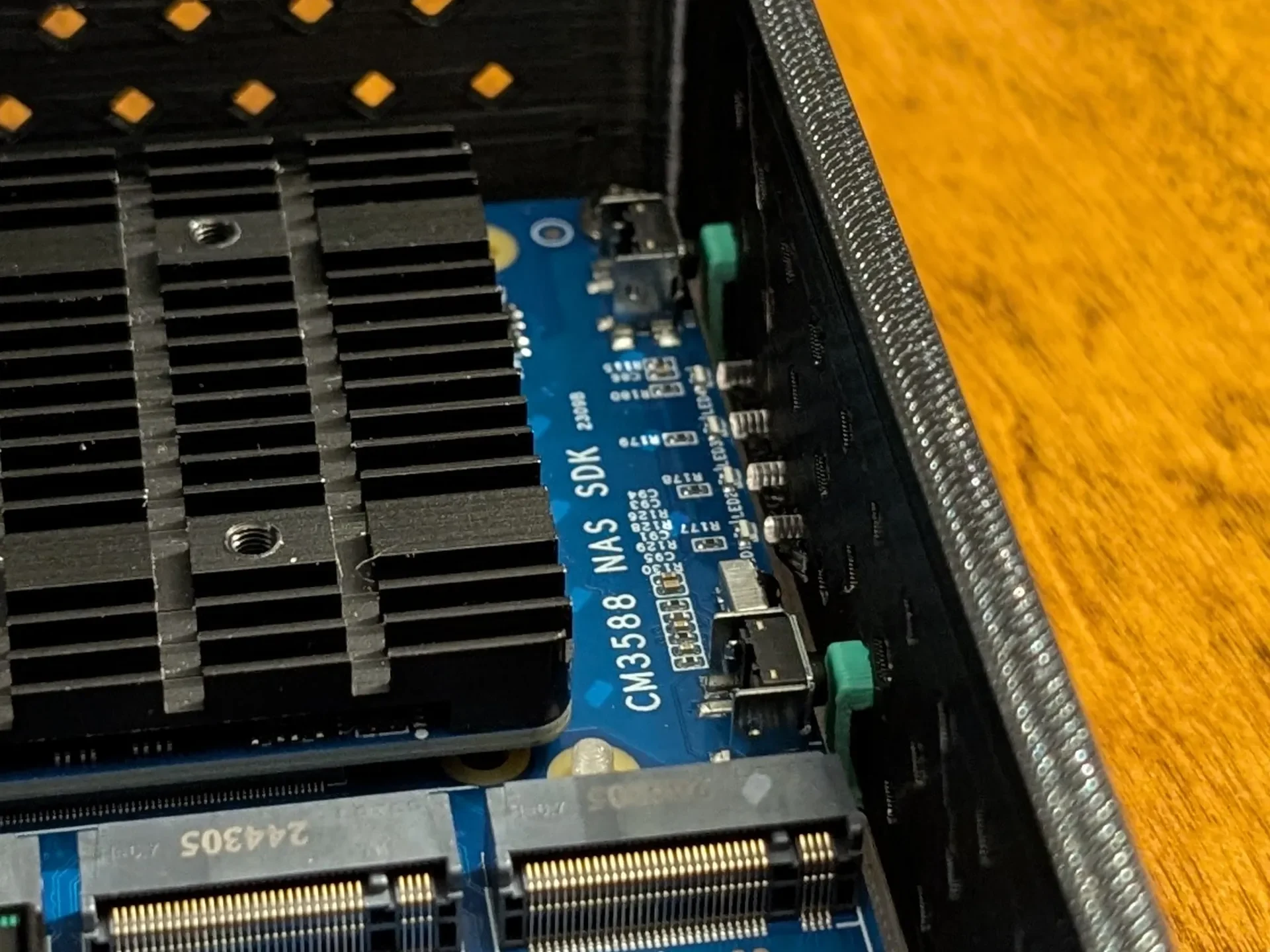

Я сделал пружинную кнопку, которая встраивается в корпус, чтобы использовать кнопки снаружи.
На плате есть 5 кнопок, но вы, вероятно, можете просто использовать кнопку питания и перезагрузки.

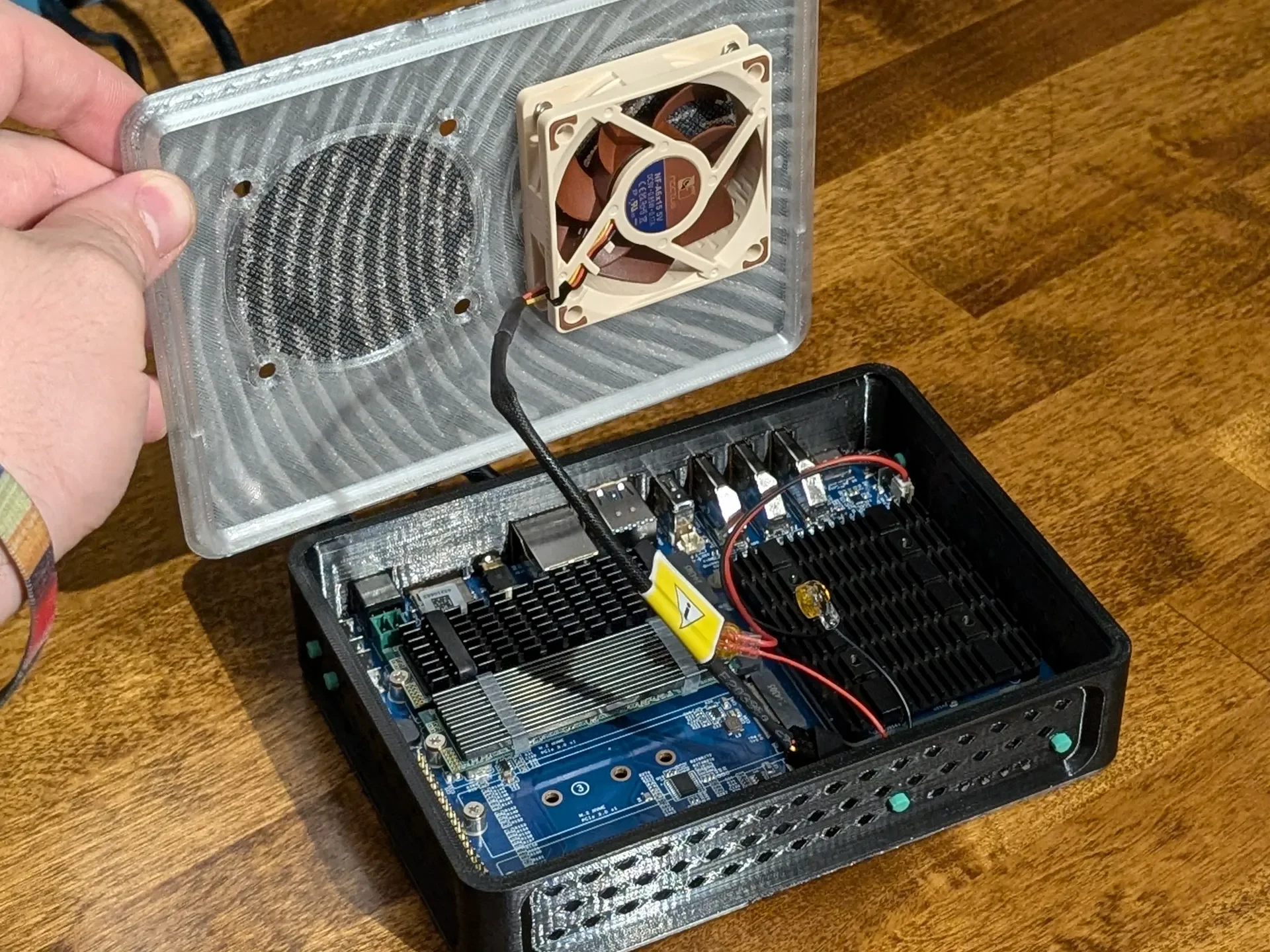

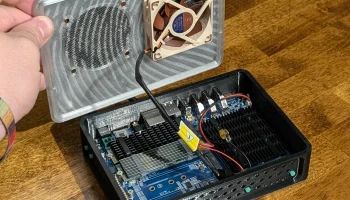

Корпус был разработан для тонкого вентилятора Noctua 60X15 мм с напряжением питания 5 В.
Я использовал разъем для вентилятора 5 В на плате с соответствующим разъемом (ZH1.5 2-контактный), который затем подключается к в��нтилятору Noctua (NF-A6x15 5 В) с помощью прилагаемых соединителей проводов от Noctua.

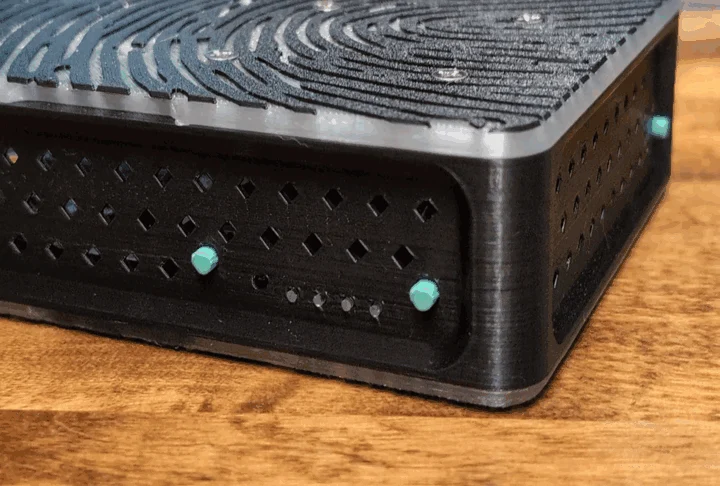

Есть отверстия для светодиодных индикаторов NVMe/Power, которые можно использовать с небольшим кусочком прозрачной нити.
Эта штука великолепна в качестве сервера флэш-памяти nvme. Работает 24/7. В режиме ожидания 3,5 Вт, пиковые значения около 7 Вт редко. ~3 доллара ��ША в год за электроэнергию по цене 0,10 доллара США/кВтч.
Примечания к настройкам печати:
У меня есть файлы .3mf с настройками шаблона отпечатка пальца, который я использовал в Makerworld. У меня есть специальные модификаторы для создания сетки/фильтра вентилятора на боковой панели. И модификатор высоты слоя для изменения цвета. Результаты могут различаться в зависимости от того, какой слайсер и версию вы используете.
Чтобы разделить модель файла .step на каждый отдельный объект:
(В срезе) Щелкните модель правой кнопкой мыши → разделить → на объект.
Платформа для печати: текстурированная
Сопло: 0,4 мм
Высота слоя: 0,2 мм
(Не стесняйтесь экспериментировать и менять то, ч��о вам нравится)
Корпус корпуса
Материалы
ПЭТГ
Стены
4
(может быть то, что вы предпочитаете)
Брим
Нет
PETG очень хорошо прилипает к моей печатной платформе с текстурой PEI.
Поддерживает
Да
Я хотел убедиться, что порты ввода-вывода поддерживаются (зависит от принтера).
Тип
дерево (авто)
Пороговый угол
10
чтобы предотвратить получение нежелательных опор для других геометрий
Убрать небольшие свесы
непроверенный
чтобы предотвратить получение нежелательных опор для других геометрий

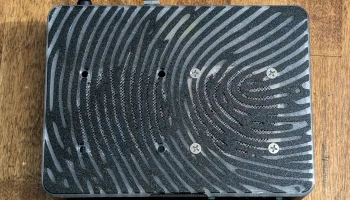

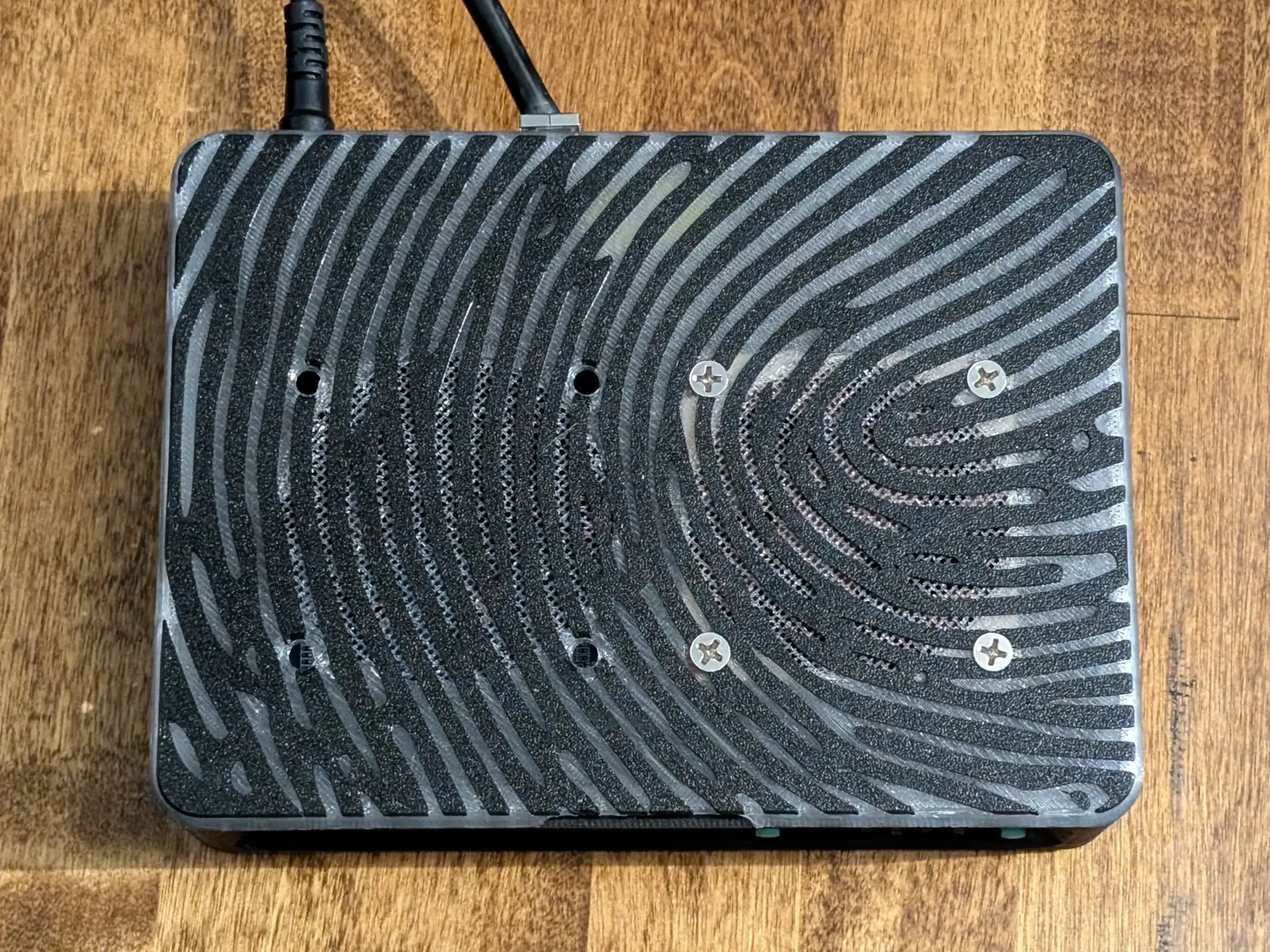

Боковая панель Mobo (рисунок отпечатков пальцев)
Материалы
ПЭТГ
Стены
6
Брим
Нет
PETG очень хорошо прилипает к моей печатной платформе с текстурой PEI.
(щелкните правой кнопкой мыши -> модификатор диапазона высот)
цвет изменился
изменен на цвет 2 (если хотите)
диапазон высоты от 0,8 до 1 мм
Направление моста
25
лучшее направление для прокладки мостового слоя после рисунка
(щелкните правой кнопкой мыши -> модификатор диапазона высот)
цвет изменился
изменен на цвет 2 (если хотите)
диапазон высоты от 1 до 15 мм
Боковая панель вентилятора (отпечаток пальца)
Материалы
ПЭТГ
Стены
6
Брим
Нет
PETG очень хорошо прилипает к моей печатной платформе с текстурой PEI.
(щелкните правой кнопкой мыши -> модификатор диапазона высот)
цвет изменился
изменен на цвет 2 (если хотите)
диапазон высоты от 0,8 до 1 мм
Направление моста
25
лучшее направление для прокладки мостового слоя после рисунка
(щелкните правой кнопкой мыши -> модификатор диапазона высот)
цвет изменился
изменен на цвет 2 (если хотите)
диапазон высоты от 1 до 15 мм
(щелкните правой кнопкой мыши -> добавить модификатор -> цилиндр) 2 раза
расположите каждый цилиндр над отверстиями вентилятора, а также увеличьте их размер до 59 мм.
Верхние слои оболочки
Нижние слои оболочки
Редкая плотность заполнения
60
Пружинные пуговицы
Материал
PLA
