Корпус адаптера NVMe-USB - несколько версий

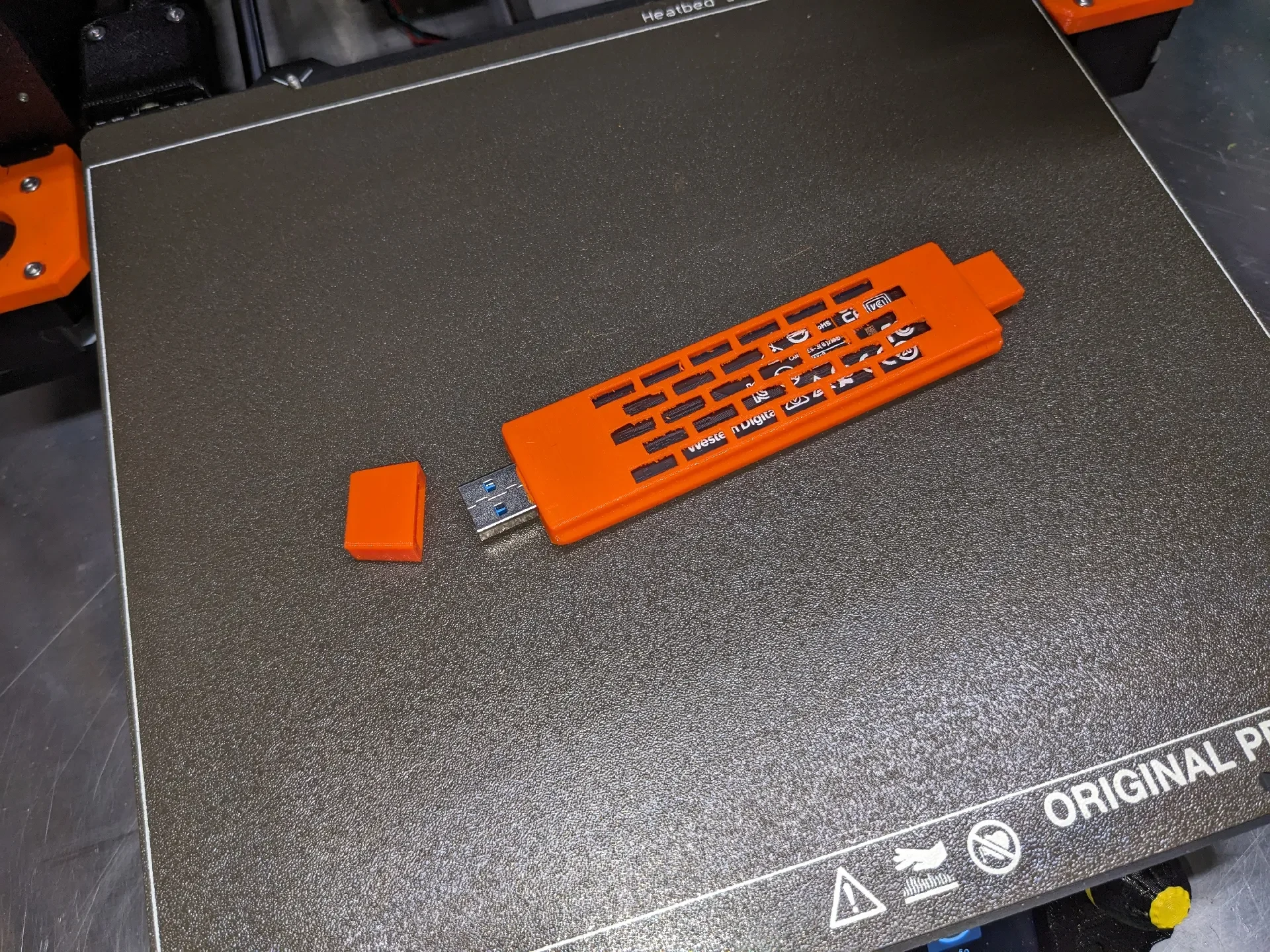

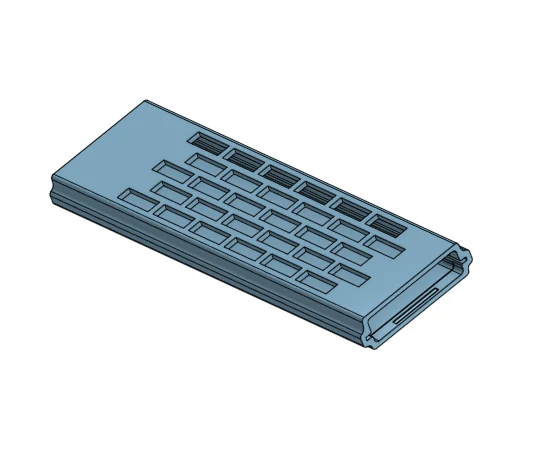

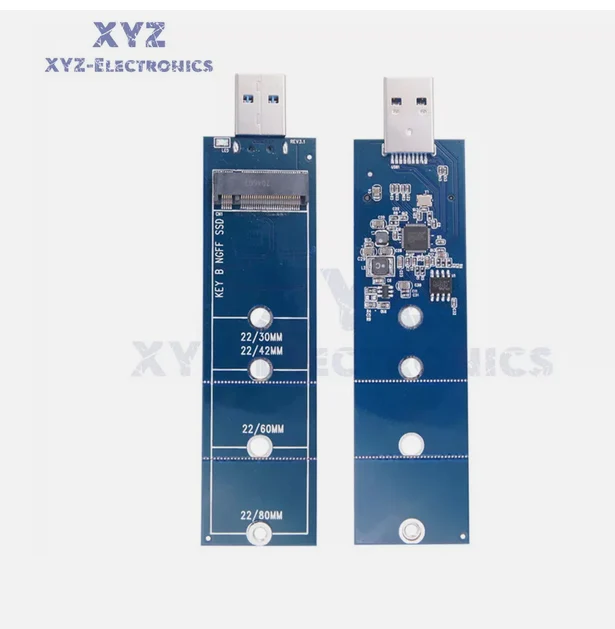

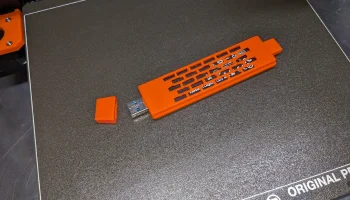

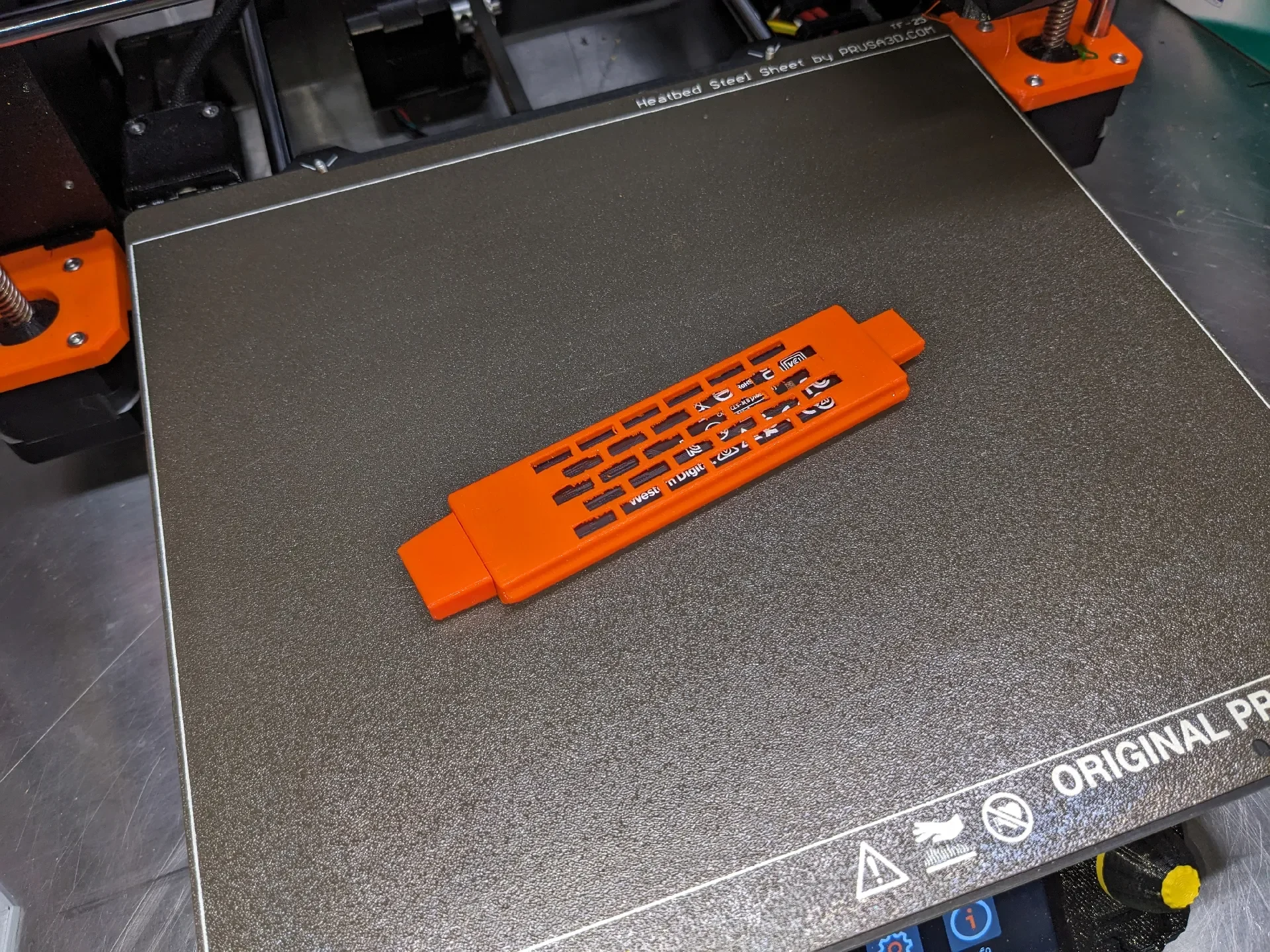

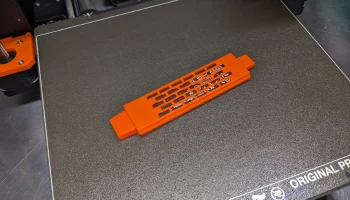

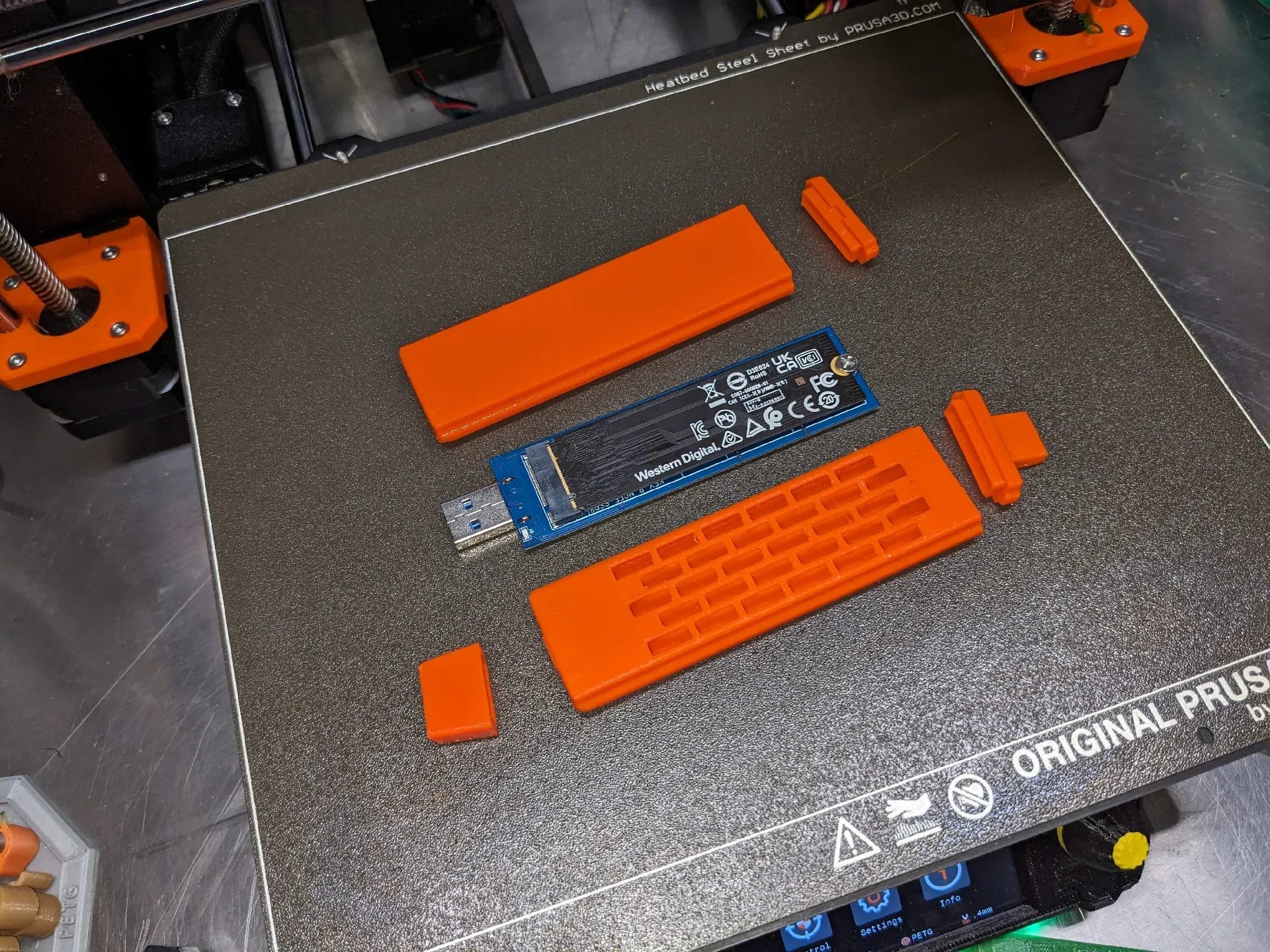

Эти конструкции корпуса были созданы для платы адаптера NVME-USB, показанной на фотографиях (размеры печатной платы 27,1 мм Ш x 95,8 мм Д). Корпуса сконструированы таким образом, что печатная плата входит в пазы с одного конца, который затем закрывается торцевой крышкой. Существует две конструкции корпуса: полностью закрытый и с отверстиями для охлаждения. Каждый корпус также имеет тонкую стенку над местом расположения светодиода на плате, поэтому горящий светодиод легко виден.
Также в комплект входит дополнительная крышка для разъема USB.

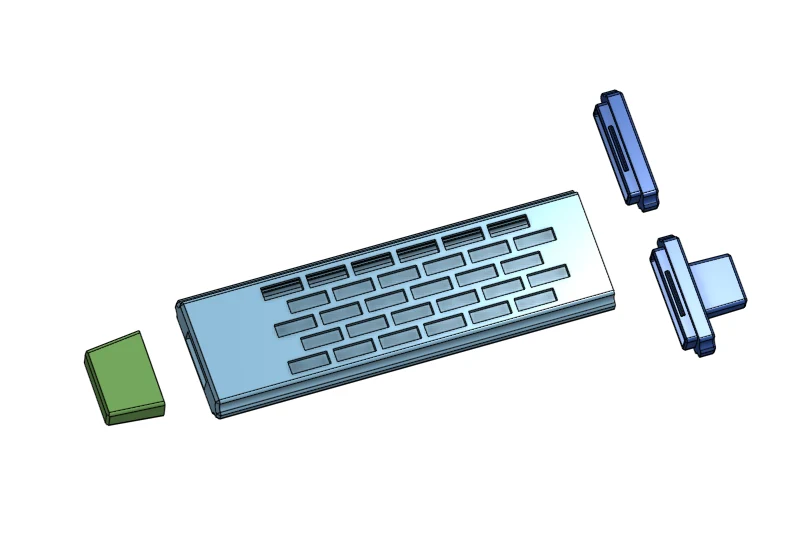

Существует также две конструкции EndCap — простая EndCap и EndCap с держателем для крышки.
Сборка и использование
Сборка корпуса проста: вставьте монтажную плату в пазы на открытом конце корпуса. Обратите внимание, что у корпуса есть верх и низ; обязательно расположите плату так, чтобы привод был сверху (он подойдет только в одном направлении).
EndCap защелкивается на конце корпуса (обратите внимание, что у него также есть верхняя и нижняя части, соответствующие профилю корпуса). Обратите внимание, что в EndCap имеется небольшой вырез, который позволяет снять EndCap, вставив небольшую отвертку и повернув ее, чтобы открыть EndCap.
Крышка разъема USB просто надевается на разъем; его можно поместить на держатель EndCap после снятия с разъема.
Распечатать инструкции
Распечатайте в формате PETG, используя предоставленные файлы 3mf, в противном случае:
Высота слоя 0,2 мм
2 периметра
0 % заполнения
EndCap2 требует поддержки
EndCap1 печатается сверху вниз; никаких опор не требуется.
EndCap2 печатается сверху вниз с органическими опорами (я использовал краску на опорах — Smart Fill, только на свесах).
Обложка печатается сверху вниз; никаких опор не требуется.

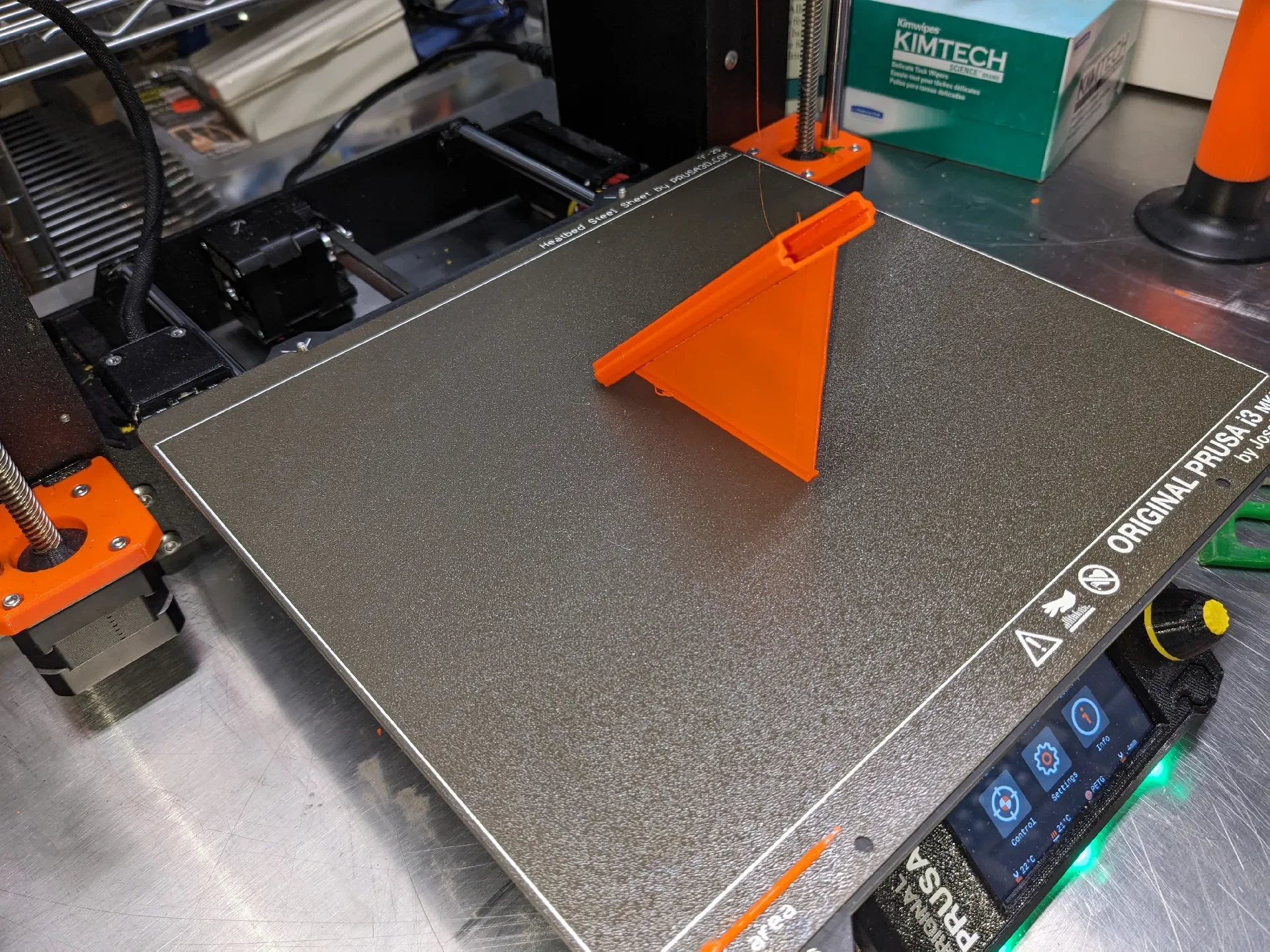

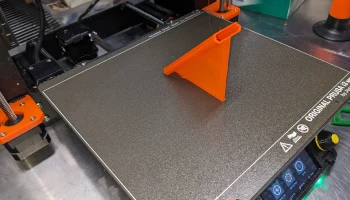

Обратите внимание, что детали корпуса предназначены для печати под углом 45 градусов с использованием встроенных опор. Позволяет деталям полностью остыть после печати, а опоры должны сломаться при небольшом изгибе вперед и назад. Возможно, потребуется небольшая очистка бритвенным ножом. Я также включил файлы для деталей корпуса без опор для тех, кто хотел бы попробовать альтернативные методы печати.
САПР
Файлы 3D CAD OnShape для этого находятся здесь:
https://cad.onshape.com/documents/331fbac3dff9c13bc5dda0b9/w/60ed407fdc6e92115ca4fceb/e/861cf34f4622903b08c02c1e?renderMode=0&uiState =667ffb474f66fd0abf3226f8
