Корпус ЖК-дисплея RRC3

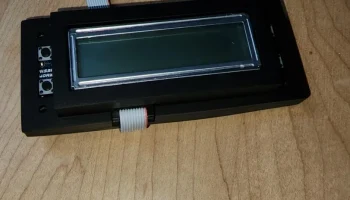

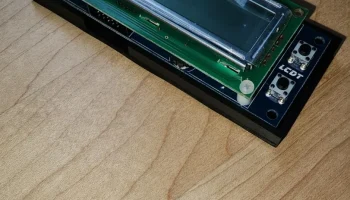

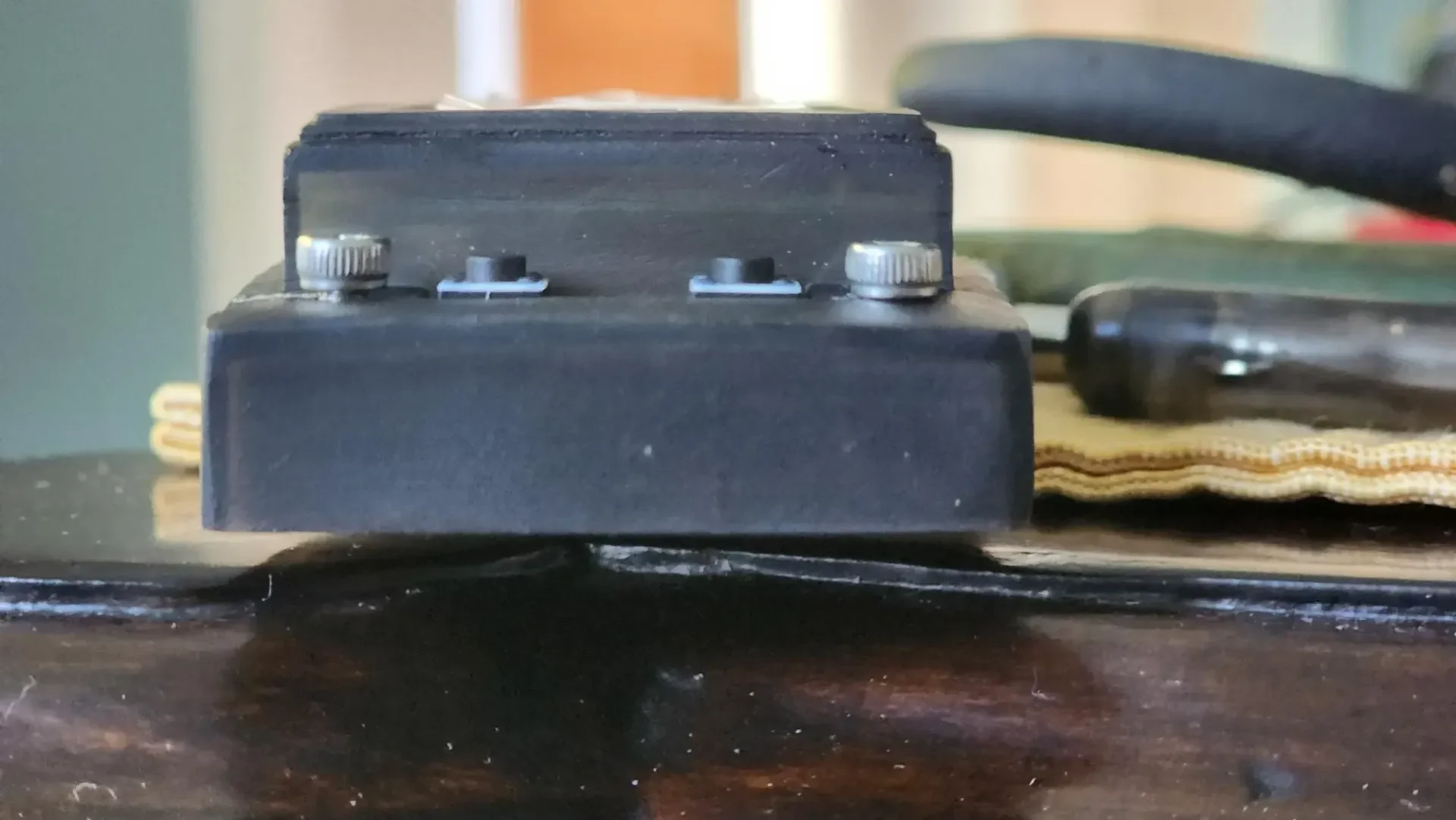

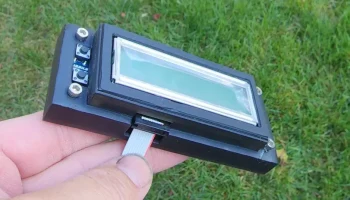

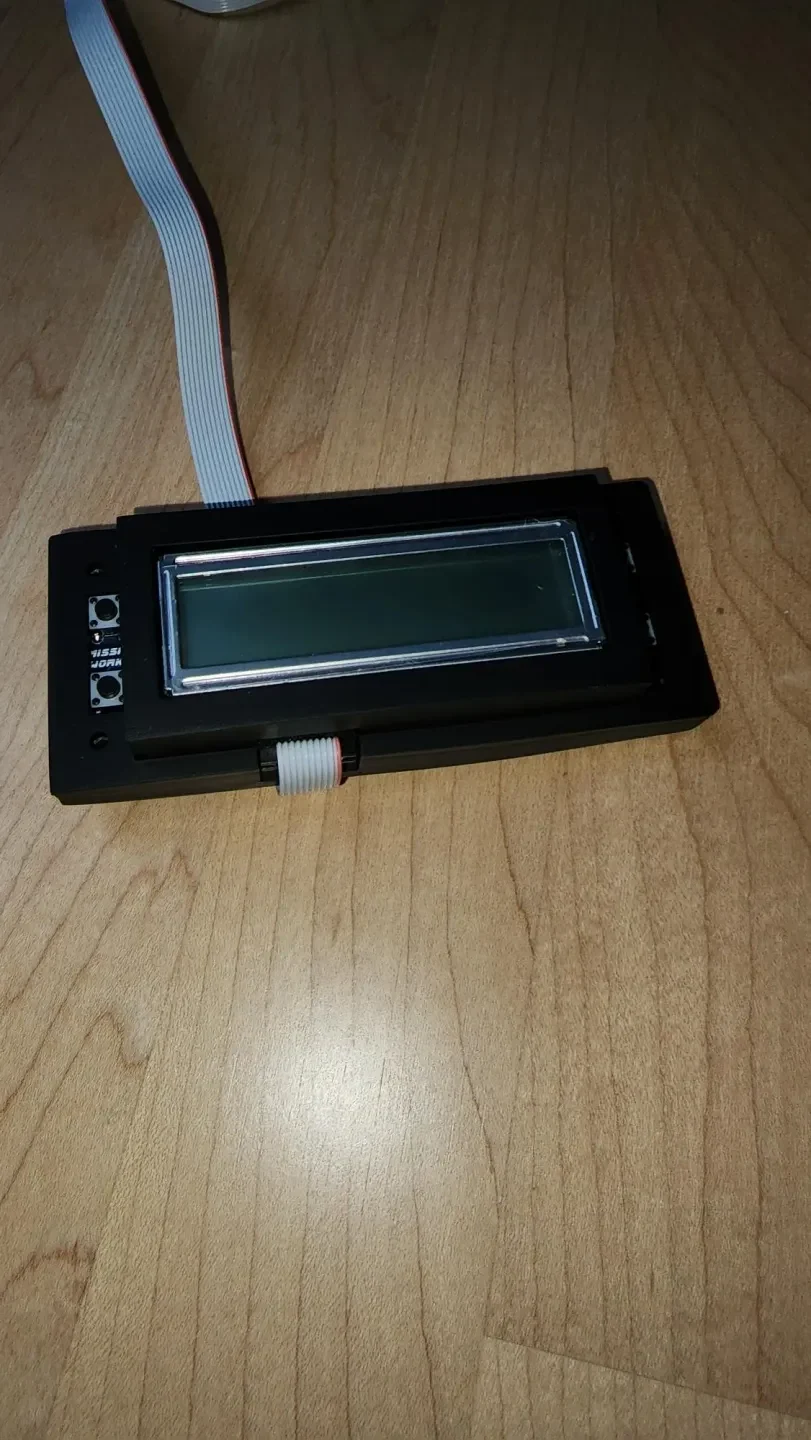

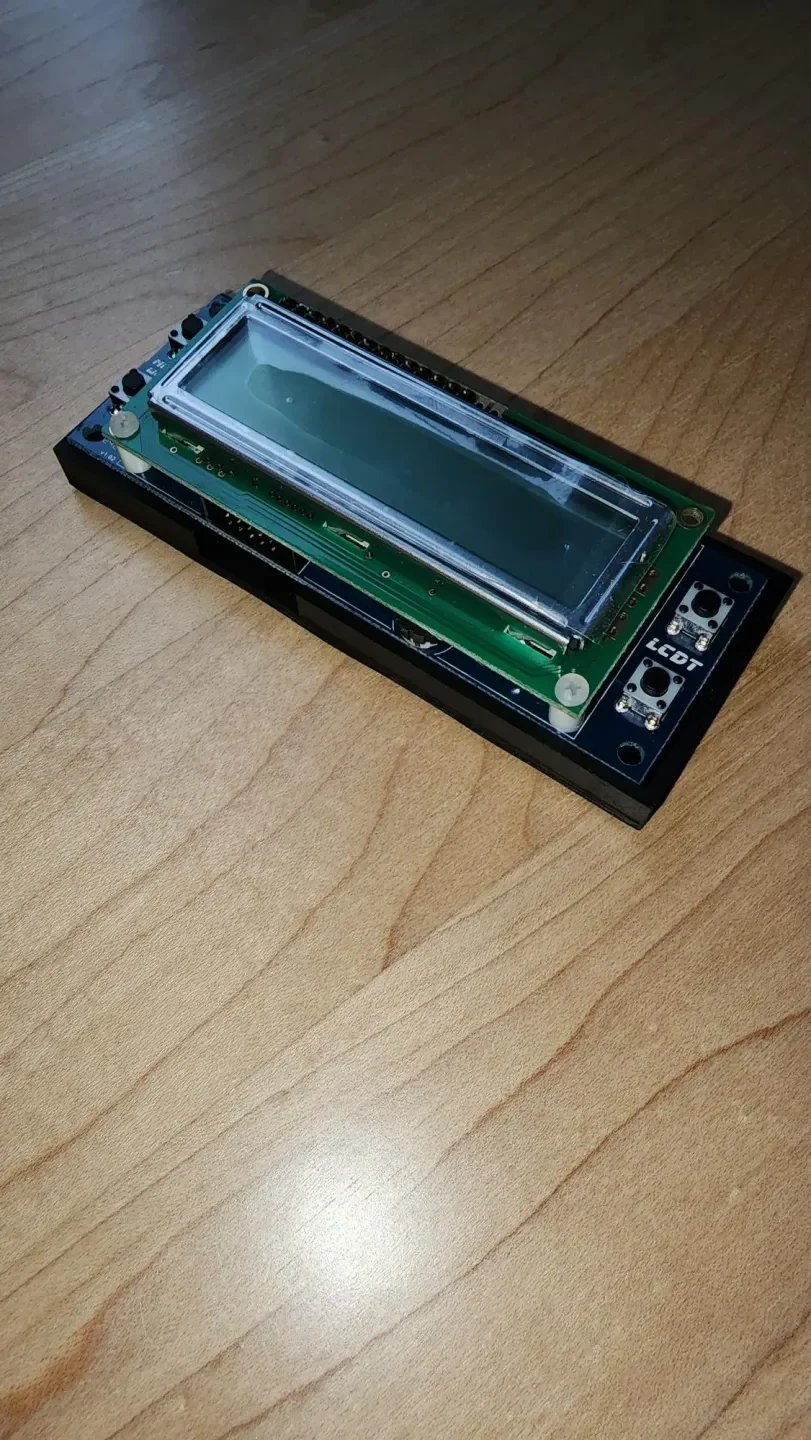

Я хотел сделать чехол, который, надеюсь, поможет защитить мой ЖК-модуль RRC3 от повреждений/ударов. Состоит из 2 частей: база и верх. Две детали соединяются друг с другом, так как допуски довольно малы (периметр на 0,5 мм больше со всех сторон, общая длина/высота на 1 мм), крепления на основании удерживают печатную плату на расстоянии 5 мм от нижней части, под ней достаточно места для паяных соединений. Внутренний диаметр монтажных отверстий составляет 2,5 мм, поэтому для фиксации можно вкрутить в них болт M3. Болты оказались ненужными, и верхняя часть защелкивается довольно хорошо, но я все равно ее закрепил. Я использую принтеры на смоле с высотой слоя 0,05 мм. Не уверен, сможет ли нить напечатать это или нет, поэтому, если вы попытаетесь, поделитесь со мной результатами, так или иначе.

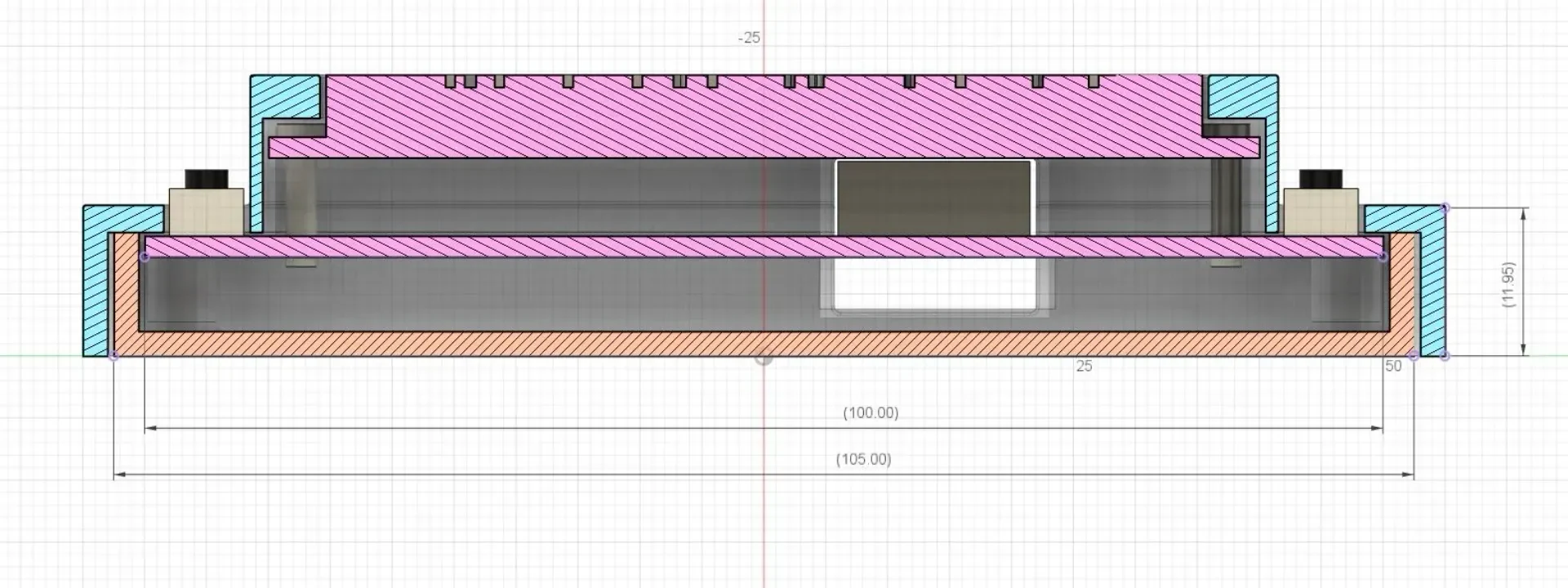

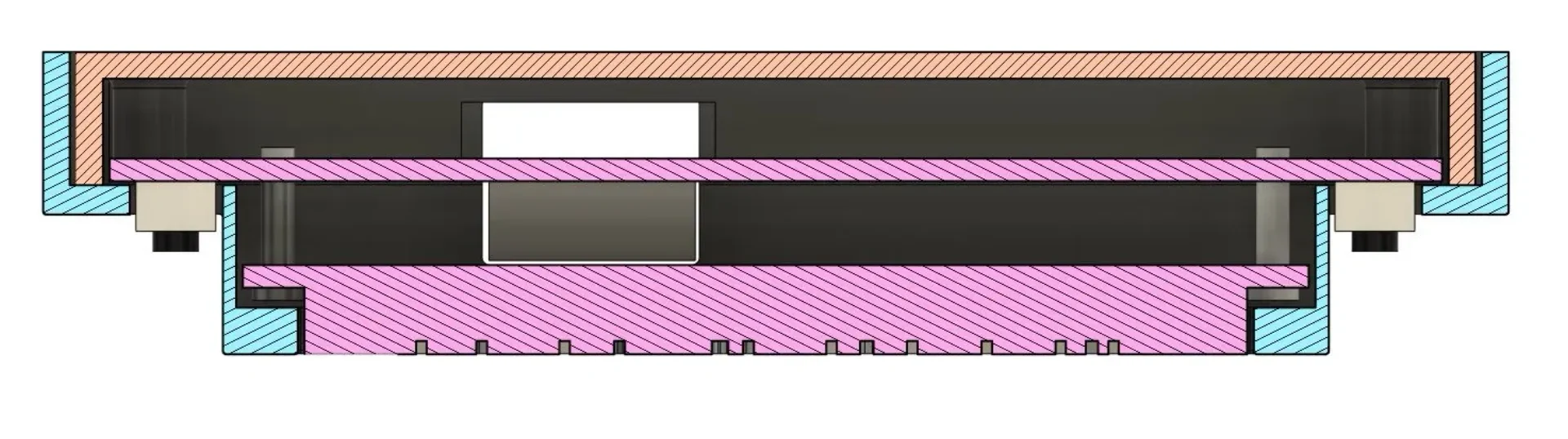

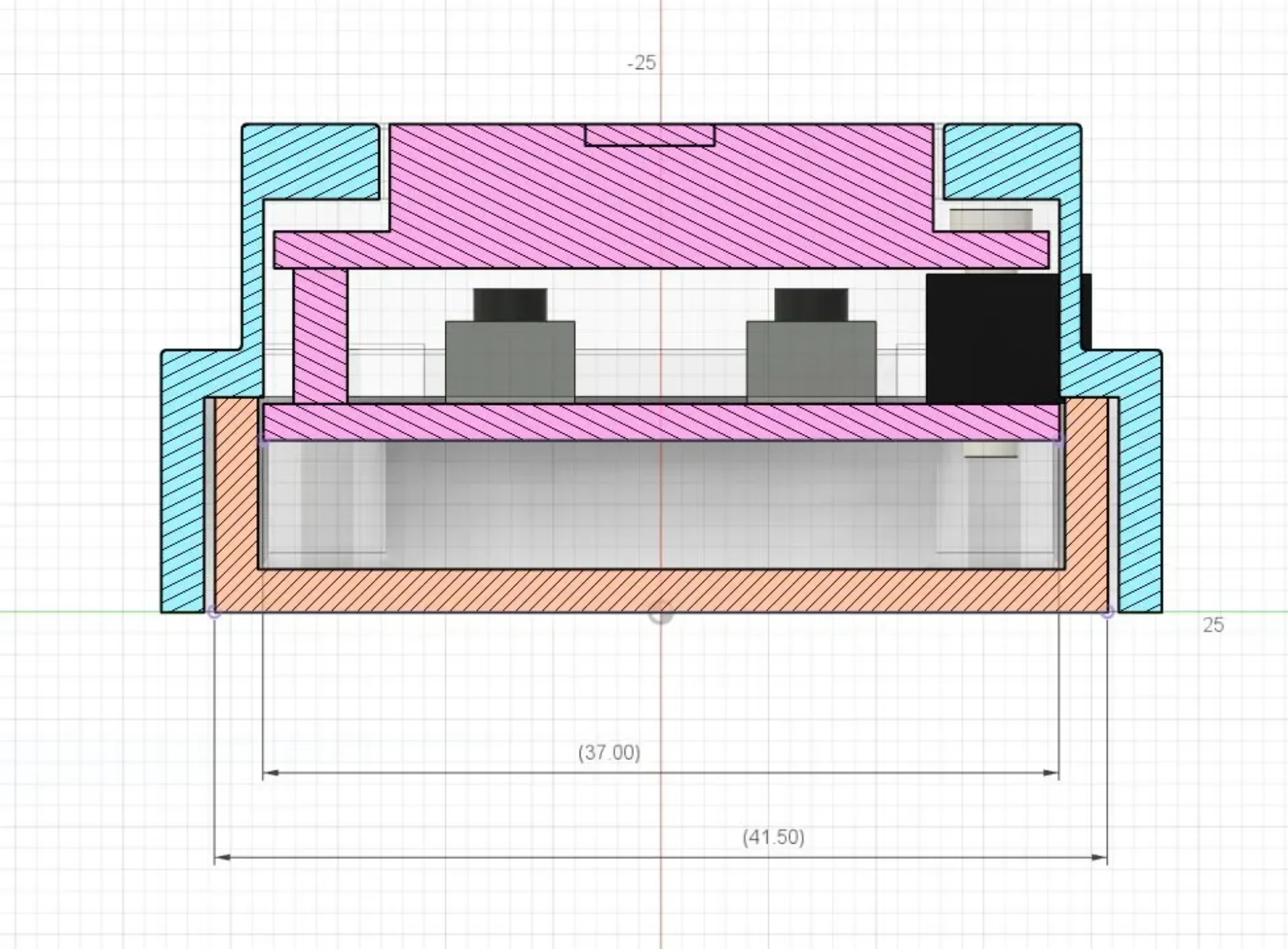

Поперечное сечение: розовый — это сам ЖК-дисплей RRC3, оранжевый — базовый слой, а синий — верхний. Я решил не делать отверстия для регулятора контрастности ЖК-экрана, так как он находится в достаточно трудном месте, чтобы до него можно было вообще дотянуться без чехла, я просто установил максимальную контрастность, прежде чем закрепить его внутри корпуса.

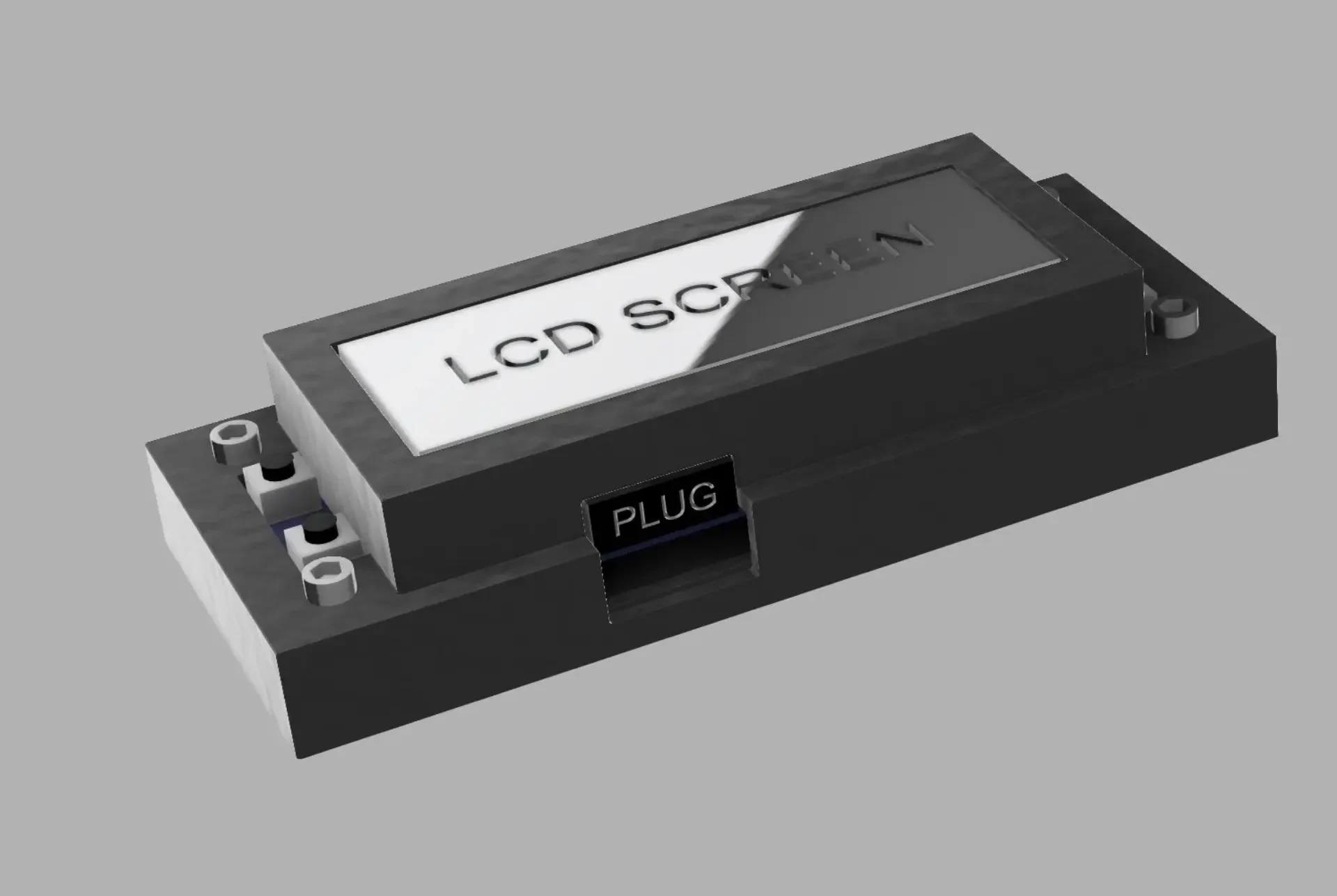

Модели имеют красивые прямые края, их можно легко импортировать в редактор и редактировать. Я также экспортировал модель самого ЖК-модуля RRC3, которую я сделал первым, чтобы сделать этот корпус. Основные компоненты достаточно близки, чтобы изготовить корпус самостоятельно. Я использовал цифровой штангенциркуль и думаю, что это довольно близко, не имея точной схемы. размеры
