Корпус Rusty-Probe для JTAG Debug
Источник:

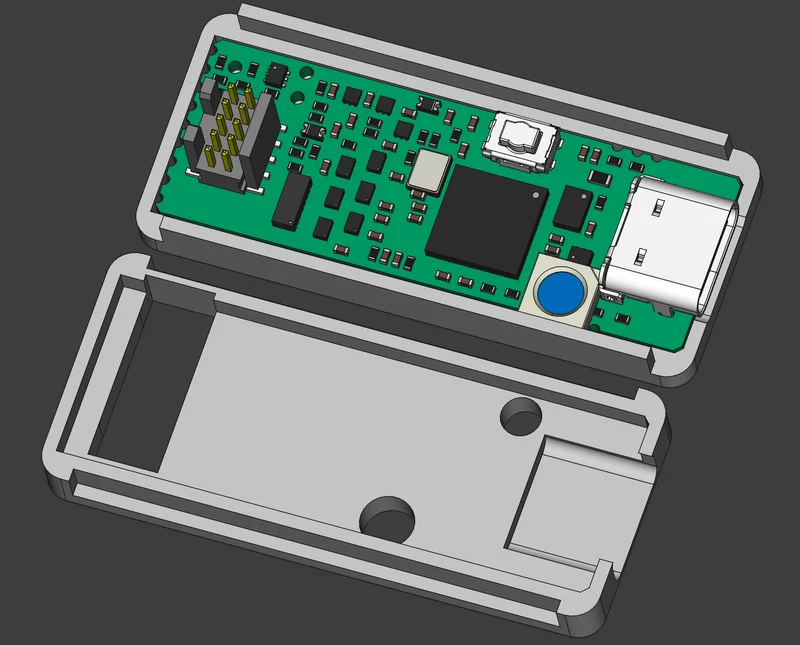

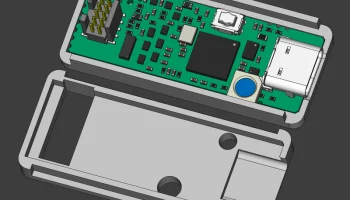

Это корпус, аналогичный корпусу hs-probe-probe, но для Rusty Probe
https://github.com/probe-rs/rusty-probe?ysclid=mvceutxeh7111146825
Версия 0.3
Увеличить заполнение вокруг USB.
Версия 0.2
повторно открыть диафрагму светодиода
правильное разрешение USB
Добавить филе вокруг USB
Версия 0.1
Первоначальное представление
Кредиты

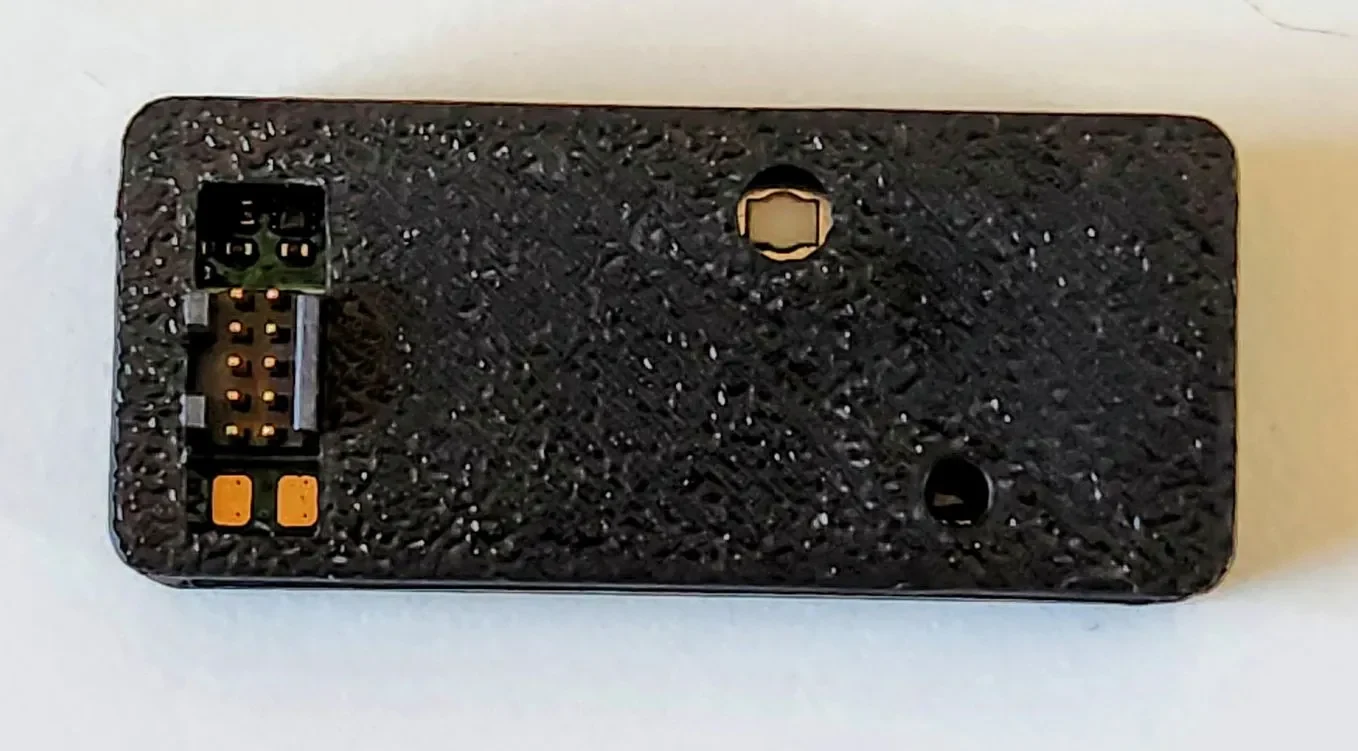

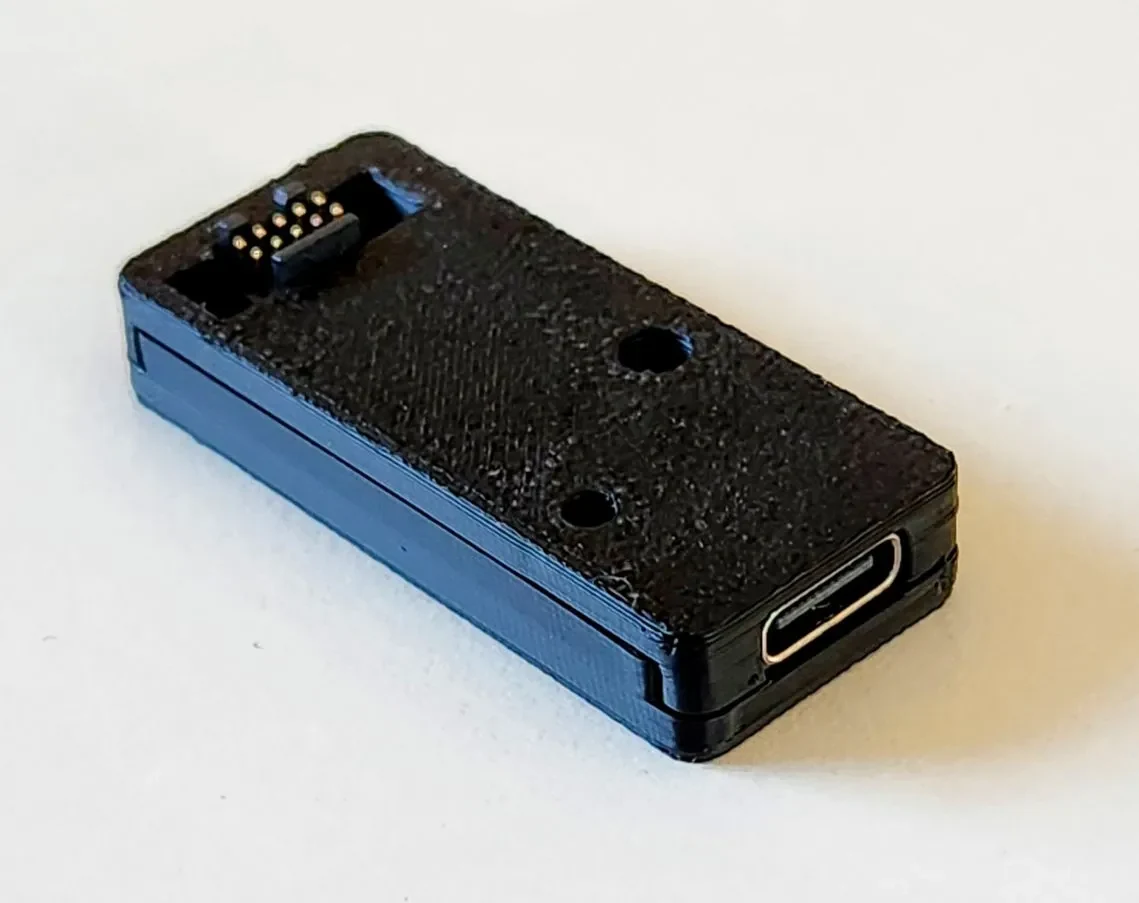

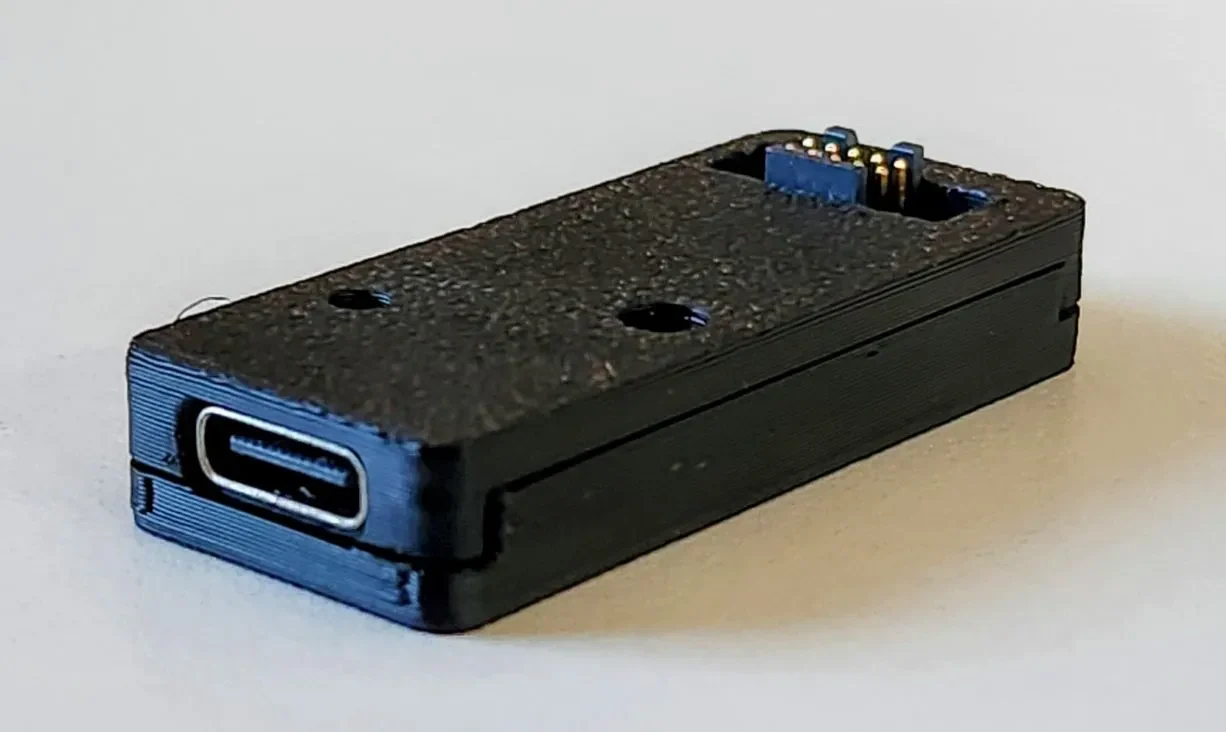

Фотографии любезно предоставлены Эмилем Фреском/korben89.
| PARAMETER | Rusty Probe | PicoProbe | Raspberry Pi Debug Probe | STLinkV3 | JLink |
|---|---|---|---|---|---|
| Max speed | 62 MHz | 10 MHz | 10 MHz | 24 MHz | 15 MHz |
| Target interface support | JTAG, SWD, SWO, UART | SWD | SWD, UART | JTAG, SWD, UART, SWO Note: STM8/32 chips only | JTAG, SWD, SWO |
| IO voltage control | 1.8-3.3V | 3.3V | 1.8-3.3V | 1.6-3.3V | 1.6-3.3V somtimes |
| Type | Open Source & Hardware | Open Source | Open Source Software | Proprietary | Proprietary |
| Language | Rust | C | C | C | C |
| Protocol | CMSIS-DAP | CMSIS-DAP | CMSIS-DAP | Proprietary | CMSIS-DAP |
| Programming connector | Cortex-M Debug 10p | - | JST | Cortex-M Debug 14p | Cortex-M Debug 10p |
| USB speed | 12 MBit/s | 12 MBit/s | 12 MBit/s | 480 MBit/s | 12 MBit/s |
