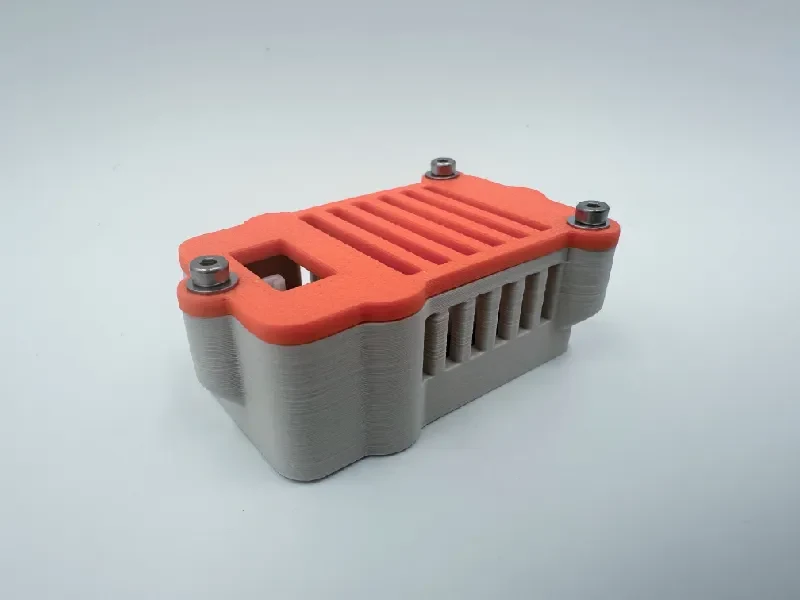

Чехол для датчика температуры и влажности Seeed Grove Pro
Для использования в проекте необходим футляр, поэтому здесь есть несколько вариантов, включая винтовое крепление, магнитное крепление и базовый футляр.
Если вы планируете использовать это с ESPHome, ниже приведен пример рабочей конфигурации. Обратите внимание, что ваш PIN-код, скорее всего, будет другим:
датчик:
— платформа: DHT
контакт: GPIO7
температура:
имя: «Температура в мастерской»
влажность:
имя: «Влажность в Ворошопе»
интервал обновления: 30 с
Требуется для сборки
5 винтов M2x6
3 шайбы М2
5x M2 CNC Kitchen/Ruthex или вставки аналогичного размера
Grove — Датчик температуры и влажности Pro (DHT22/AM2302)
Паяльник
Для варианта с магнитным футляром требуются 2 дисковых магнита размером 8x2 мм. Версия с винтовым креплением имеет в корпусе отверстие диаметром 5 мм для винта.
Сборка
Установите 5 вставок M2 в отверстия, как показано на рисунке.
Если вы используете магнитную основу, нанесите немного синего цвета в отверстия и вставьте магниты.
Если вы используете версию с винтовым креплением, сейчас привинтите ее к конечному месту назначения. Используйте шайбу.

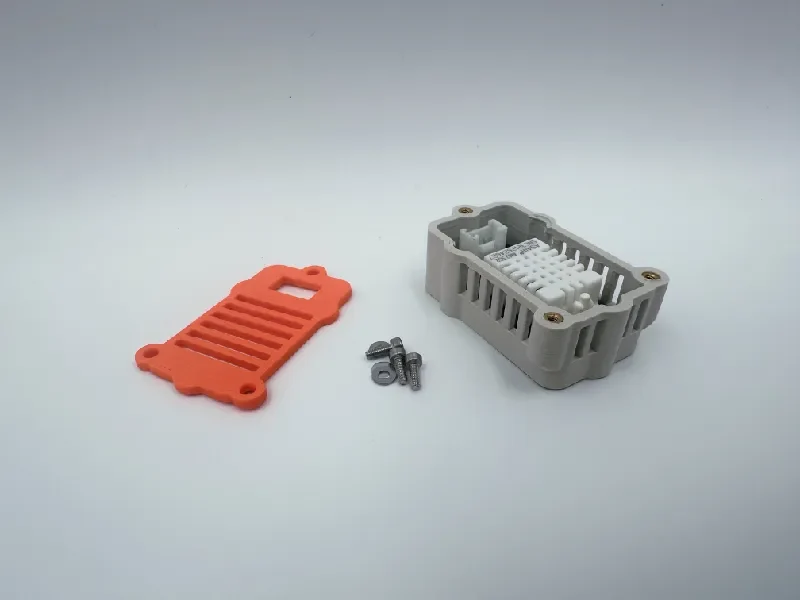

Вставьте плату и закрепите ее двумя винтами M2x6.
Не используйте здесь шайбы и будьте осторожны, не затягивайте винты слишком туго.
Прикрепите крышку и закрепите ее тремя винтами M2x6 и шайбами.
Поздравляем, все готово!
