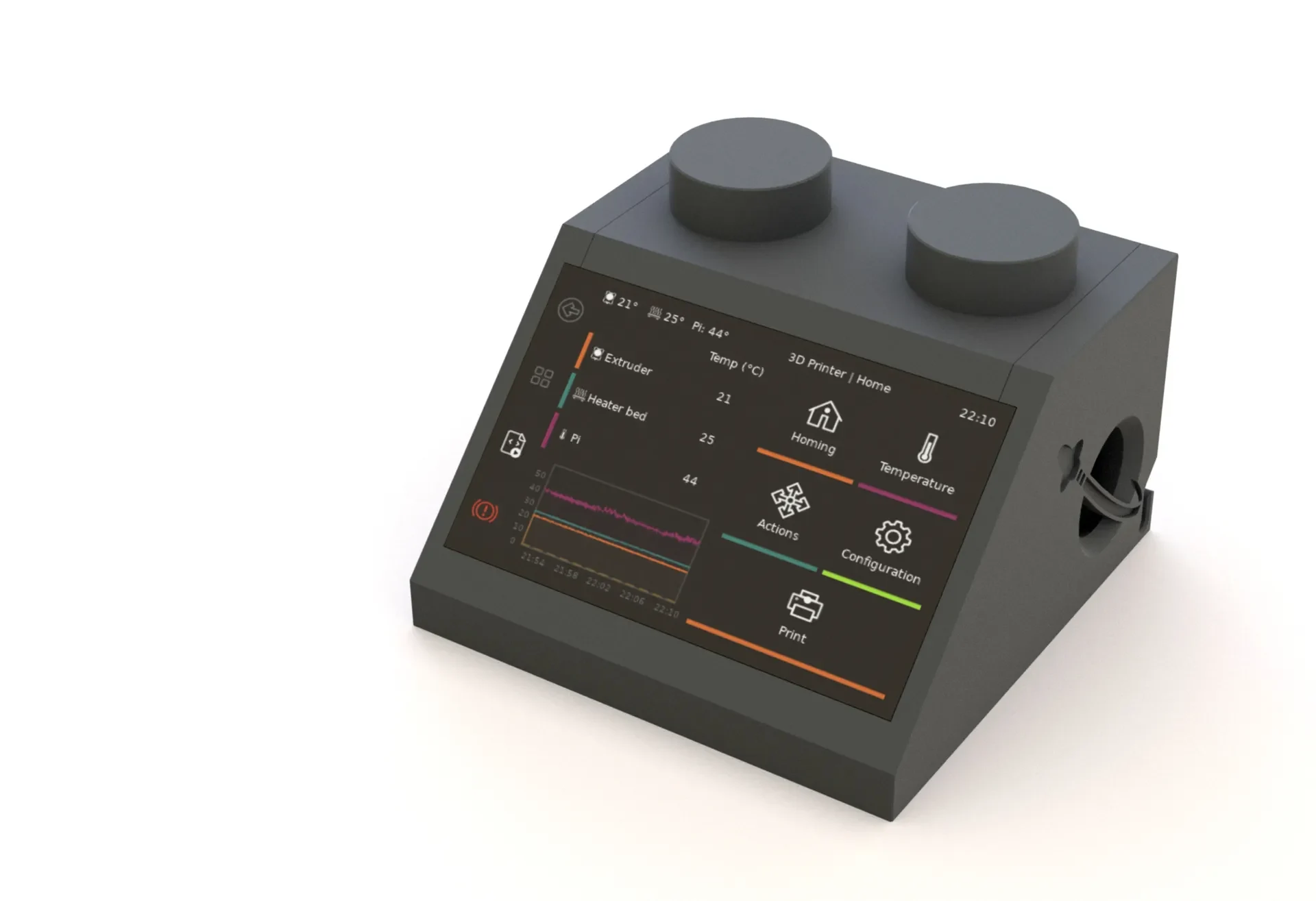

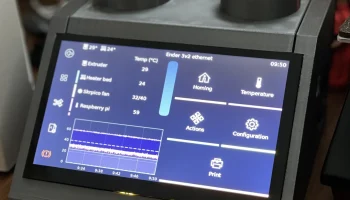

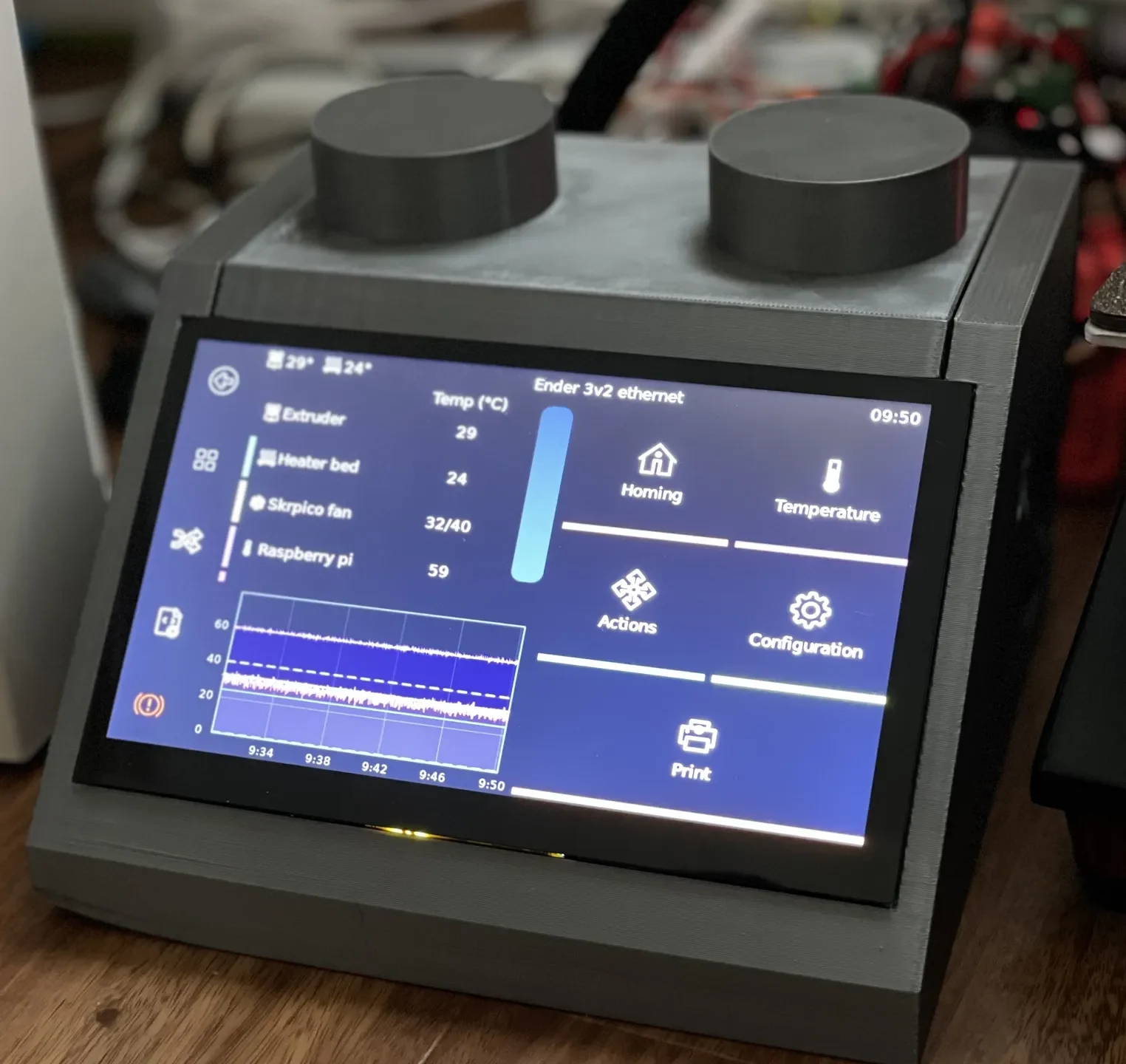

Корпус BTT PiTFT70 - кирпичная прокладка - клипперэкран

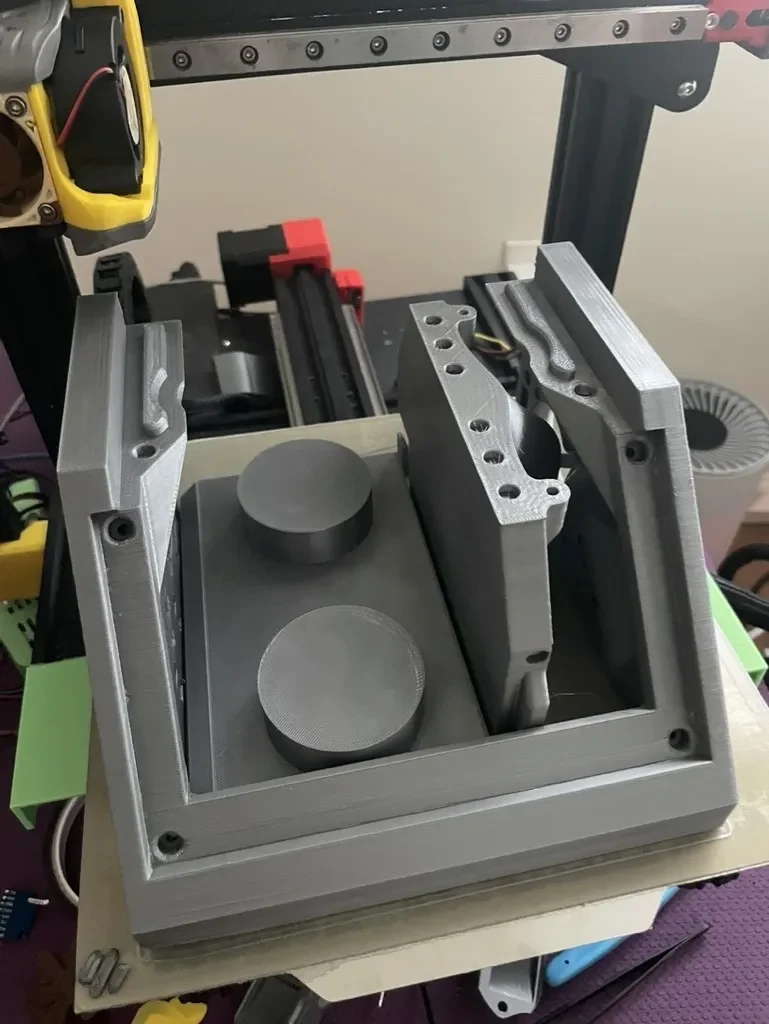

Поддержка печати не требуется
Винт и тепловые вставки совершенно необязательны для корпуса и даже экрана, он может держаться сам по себе, просто сдвигая части вместе, и экран может просто лежать там (пока нет риска его падения со стола).
Но если вы хотите, чтобы он был защищен или сверхбезопасен, у вас есть такая возможн��сть. Вы можете использовать магниты (круглый магнит 6 мм, толщиной не более 3 мм) сверху.
Может быть надежно закреплен (не очень легко) и полностью зафиксирован с помощью двух труднодоступных винтов, которые крепят заднюю панель к верхней части.
Для крепления экрана понадобится М2,5х6 (а может и М2,5х8).
---

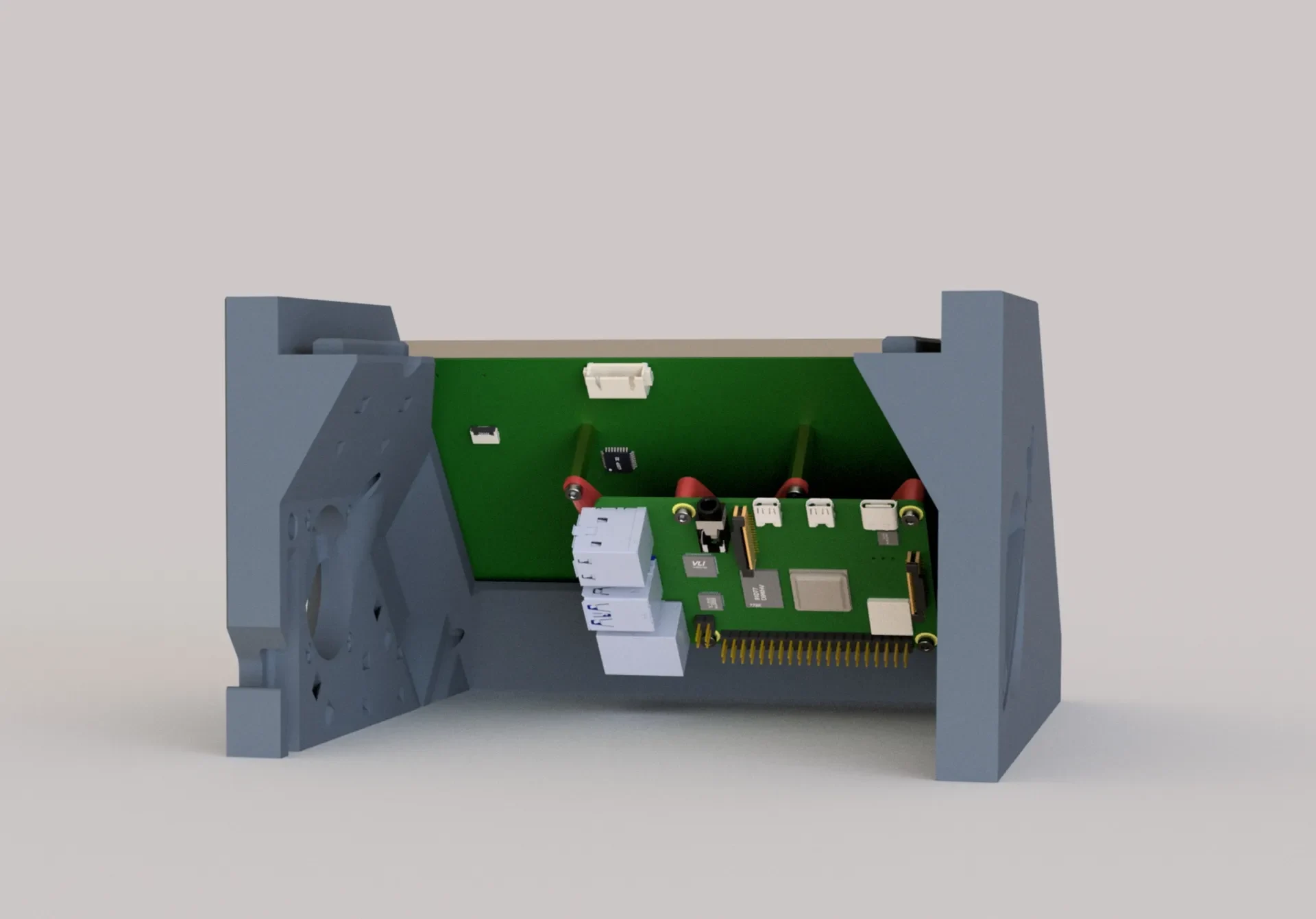

Есть тормоз, который смещает пи, чтобы оставить достаточ��о места для USB-кабелей.

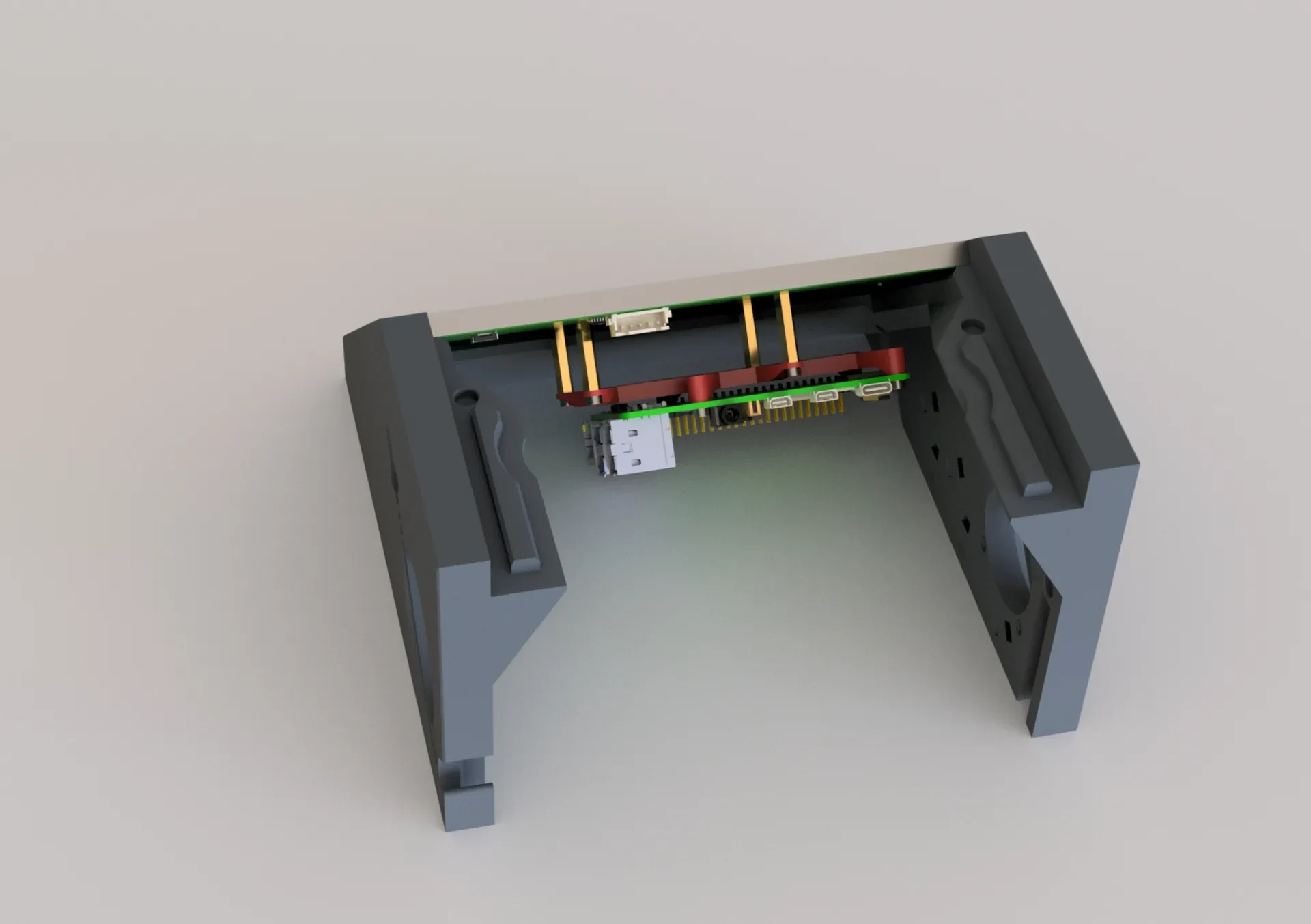

Чтобы закрепить Pi и кронштейн, вам понадобится M2,5x6 или M2,5x8.
На кронштейне pi3/pi4 намеренно отсутствует одно отверстие для винта, так как в противном случае этот винт находился бы под GPIO и мог бы возникнуть риск короткого замыкания.
---
опубликованная модель улучшена по сравнению с моей опубликованной распечаткой (я увеличил глубину экрана на 1 мм, чтобы он был полностью заподлицо)
---
БТТ пи TFT70:
(вероятно, не будет работать с другим 7-дюймовым экраном)
Алиэкспресс (партнерская ссылка)
Amazon США (партнерская ссылка)
biqu.оборудование
------
