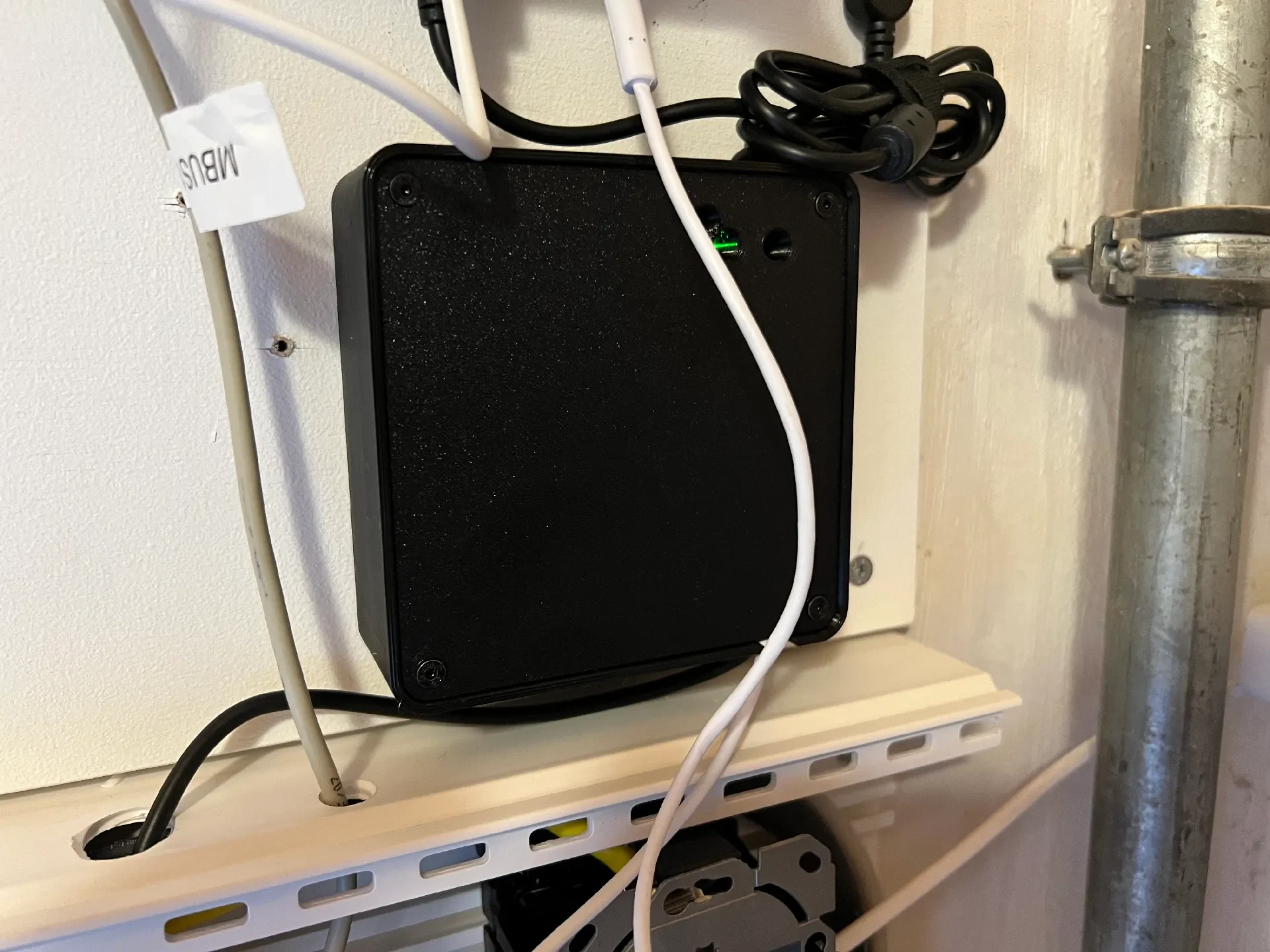

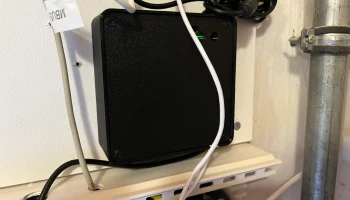

Большой корпус HeishaMon v5

Источник:

www.printables.com

Печатная плата HeishaMon позволяет локально считывать и записывать значения из/в тепловые насосы типа «воздух-вода» Panasonic Aquarea H, J, K и L. Вы можете использовать его вместо облачного контроллера Panasonic CZ-TAW или в дополнение к нему. Доступна интеграция с различными система��и домашней автоматизации, такими как Home Assistant.

Получите печатную плату здесь: https://www.tindie.com/products/thehognl/heishamon-communication-pcb/

Гитхаб: https://github.com/Egyras/HeishaMon

Интеграция высокой доступности: https://github.com/kamaradclimber/heishamon-homeassistant/

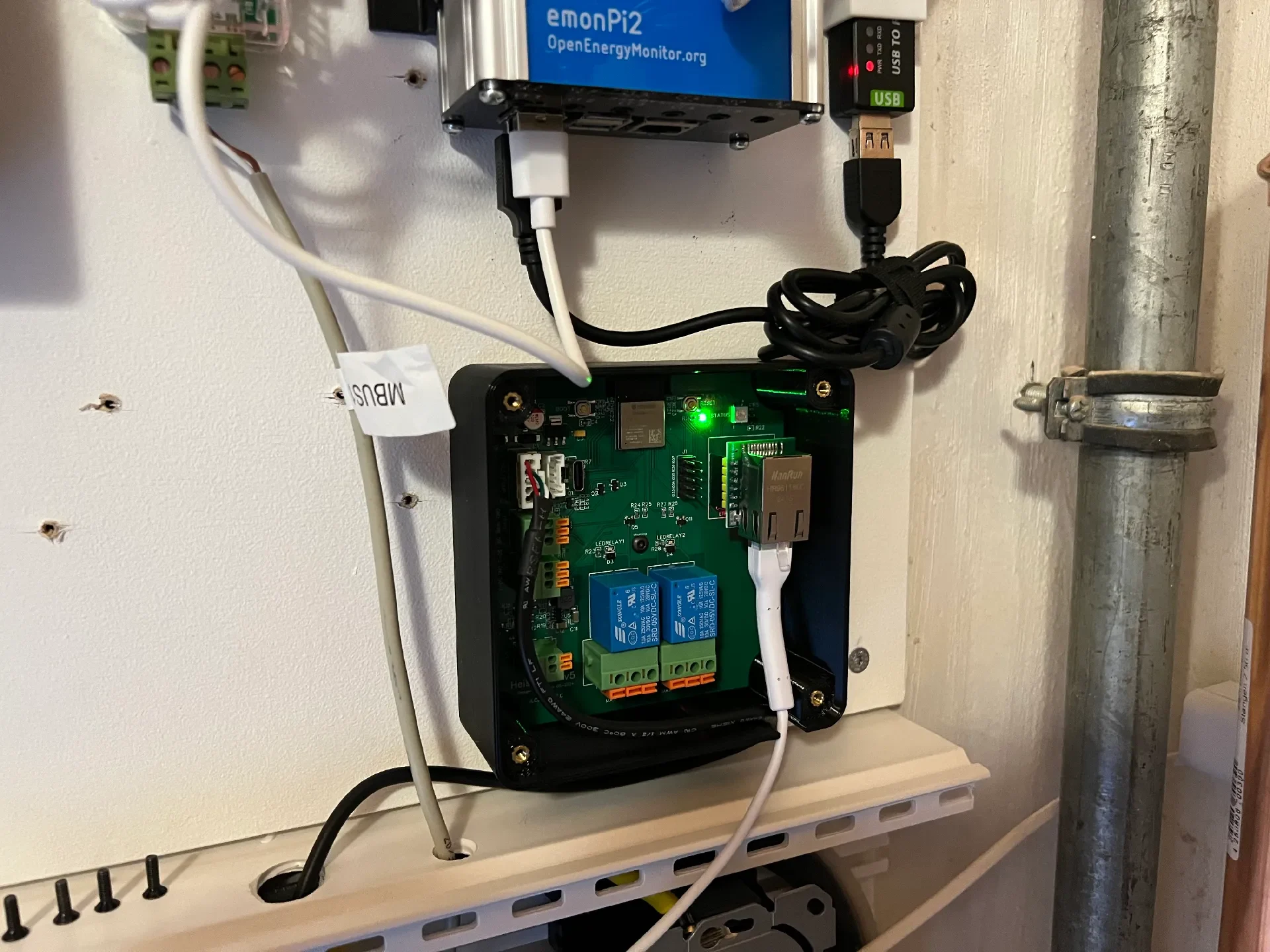

Этот корпус предназначен для большой версии печатной платы (с питанием от ESP32), маленькая версия с питанием от ESP8266 не подойдет.

Настройки печати:

нить: PETG или PLA
высота слоя: 0,32 мм
профиль скорости
опционально: изменение цвета на слоях 3 и 5 для крышки с этикетками

Вам также понадобится:

5 термофиксированных вставок M3
4x FHCS M3x10 или M3x8
1x БХКС М3х8

Обновление 20 июня 2025 г.

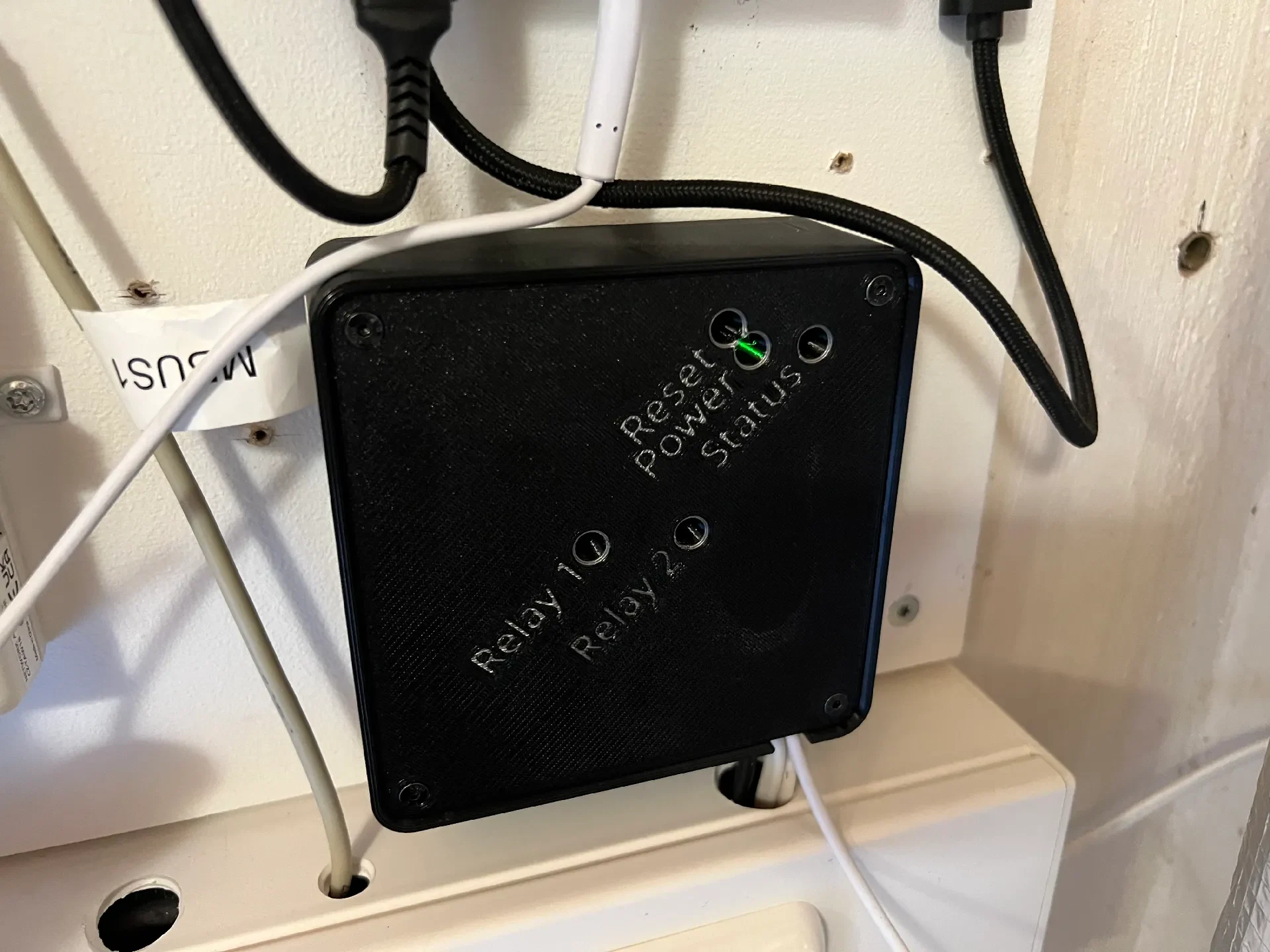

Добавлена крышка с этикетками.

Обновление 4 июля 2025 г.

Добавлены отверстия для светодиодов реле 1 и 2.
