Витрина Lilygo T5 4.7 S3 на электронной бумаге
Источник:

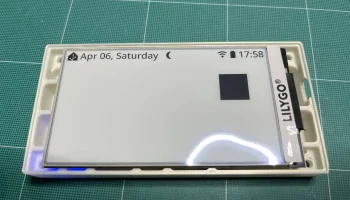

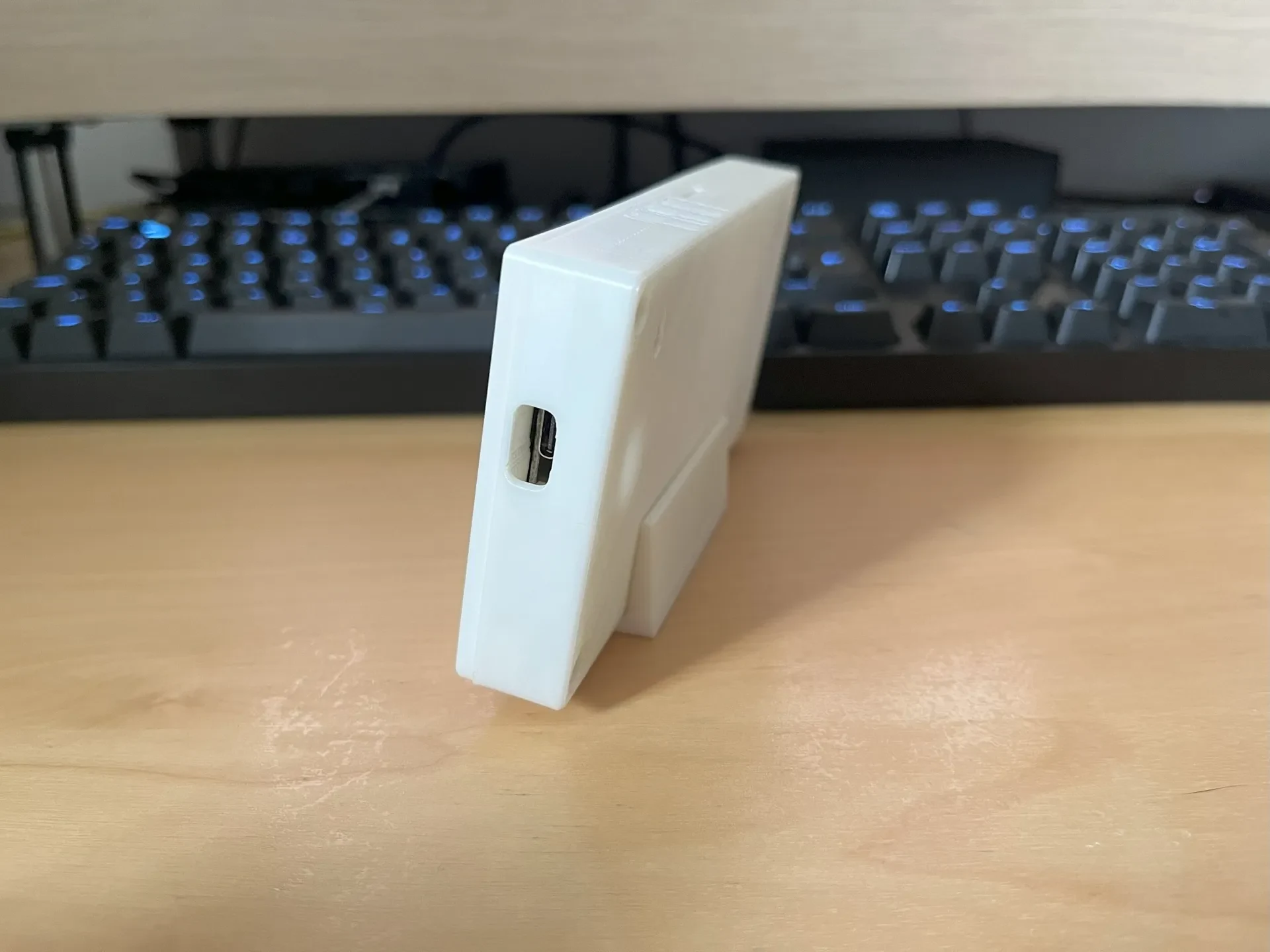

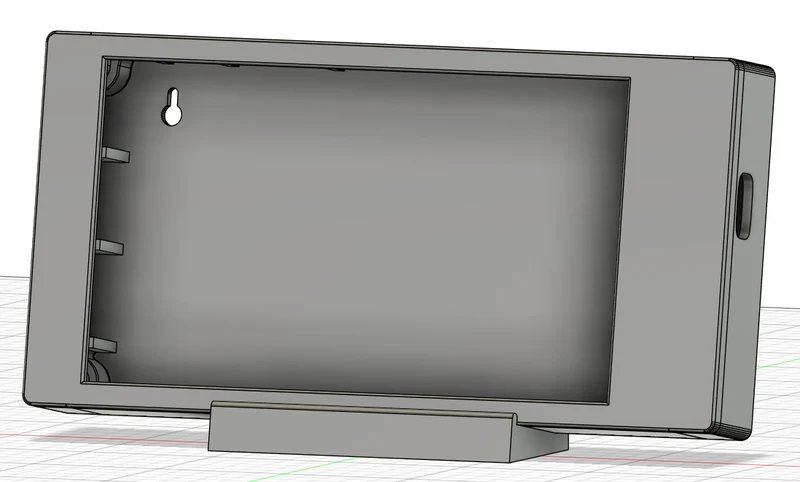

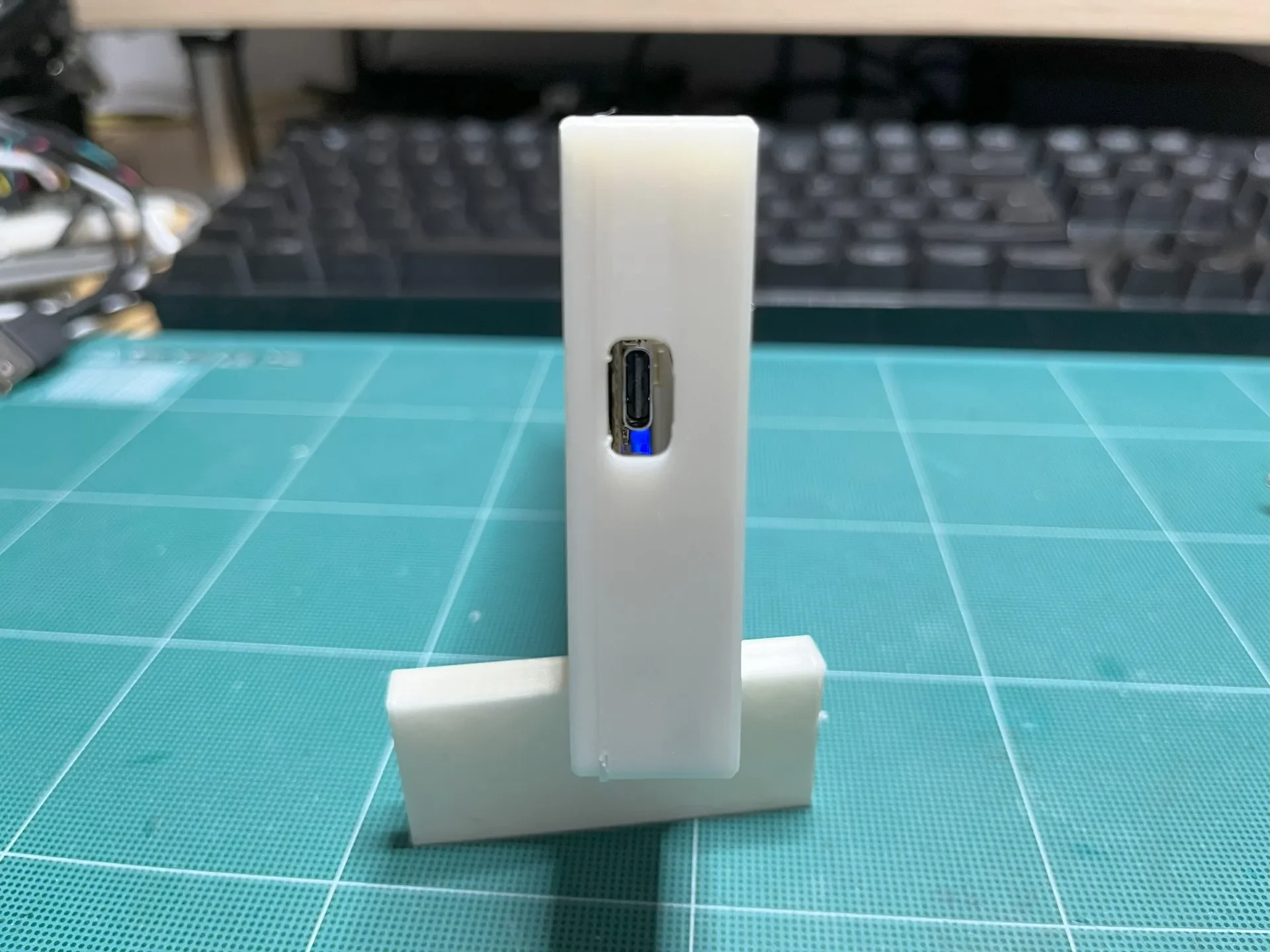

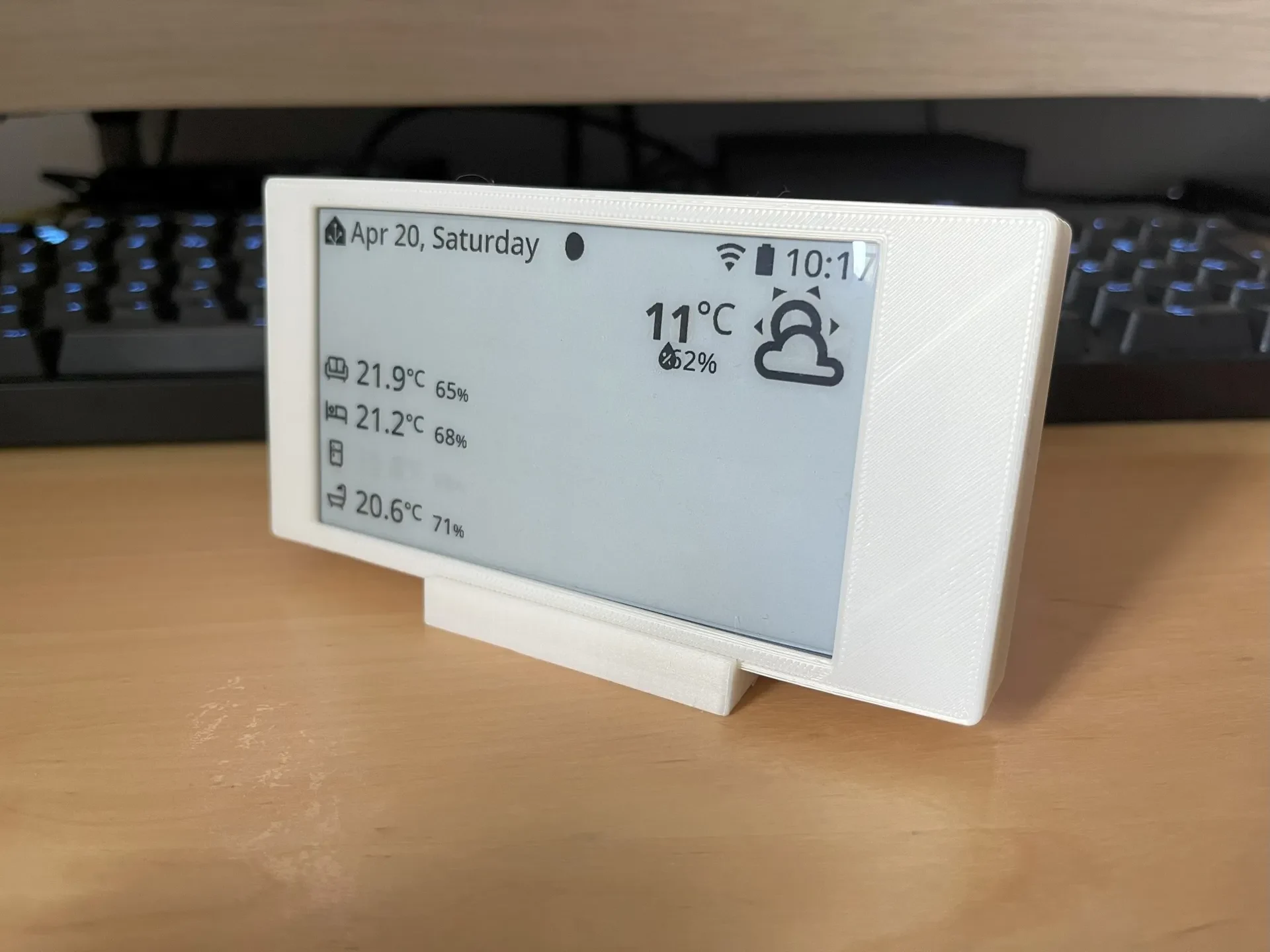

Это чехол для дисплея LILYGO® TTGO T5-4,7 дюйма на электронной бумаге (https://www.lilygo.cc/products/t5-4-7-inch-e-paper-v2-3) вместе с подставкой.

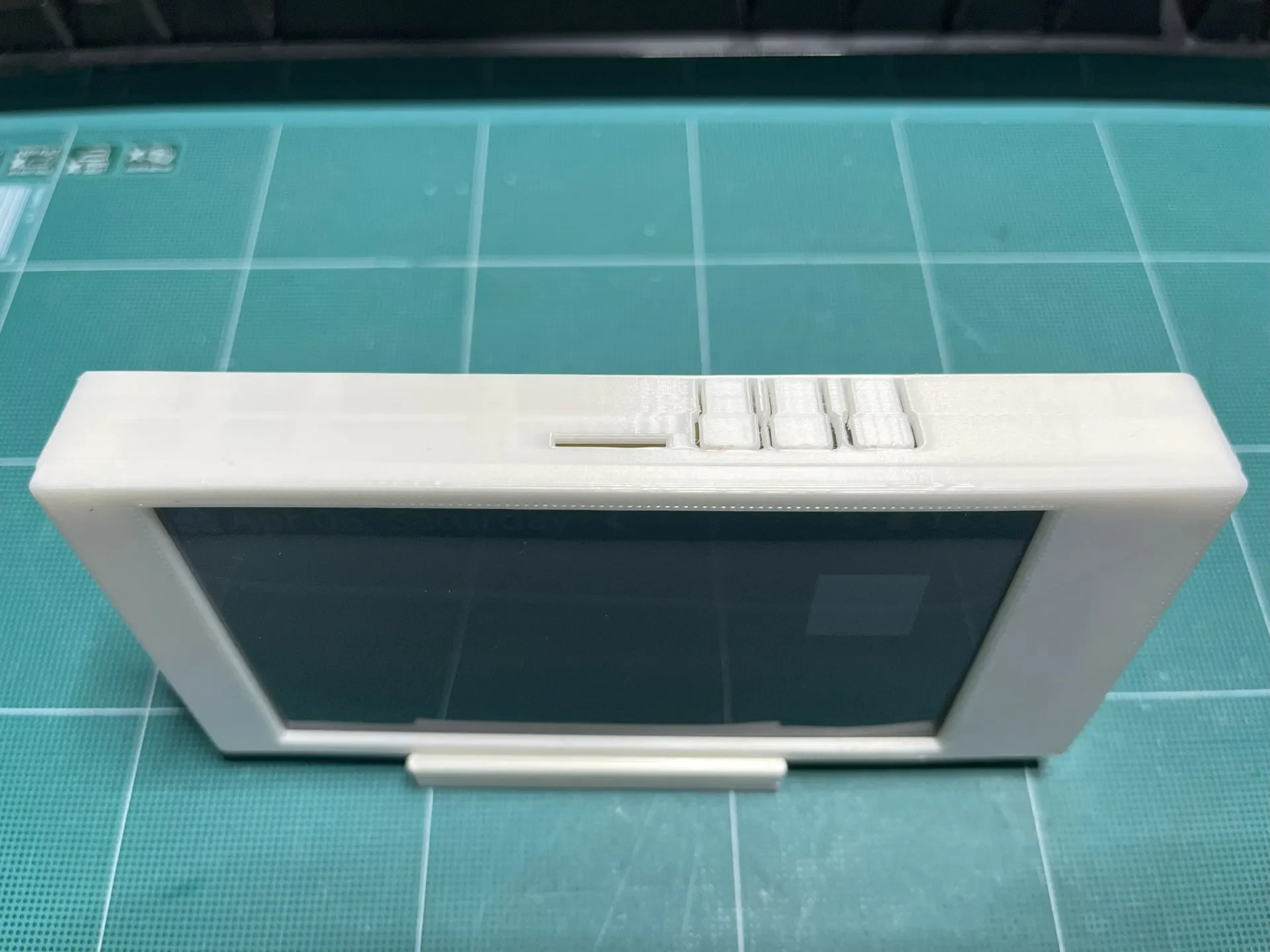

Обратите внимание, что этот дизайн совместим только с вариантом платы «v2.3» или «plus»! (Тот, у которого три кнопки сверху)
Винт: M3 x 10 мм с круглой головкой.
Нагреваемые вставки: M3 x 6 мм.
Аккумулятор: литий-полимерный 3,7 В 2500 мАч 50 мм х 60 мм универсальный
Инструкции:

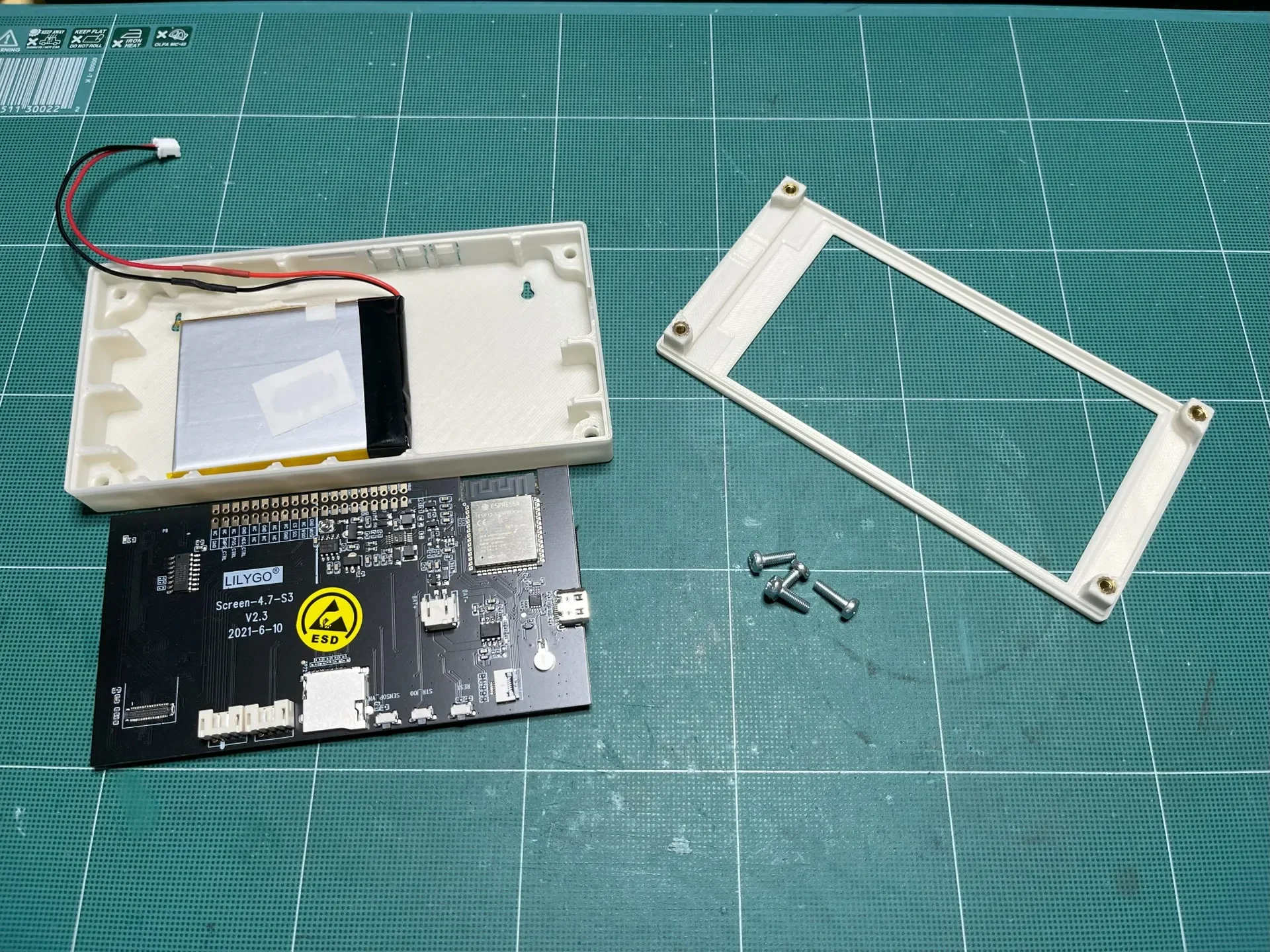

Распечатать все три файла

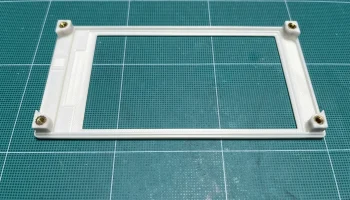

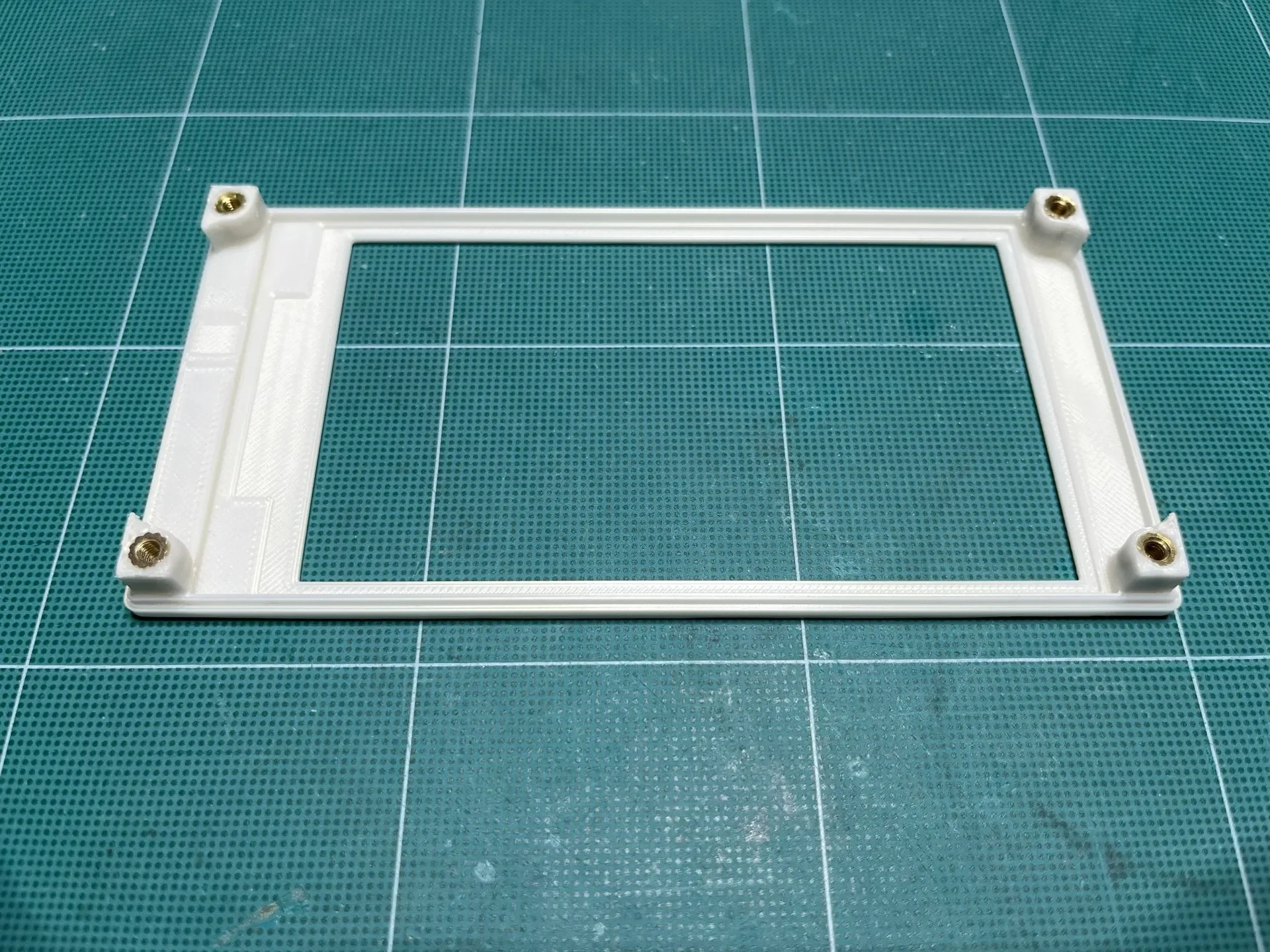

Запрессуйте подогреваемые вставки в отверстия передней панели.

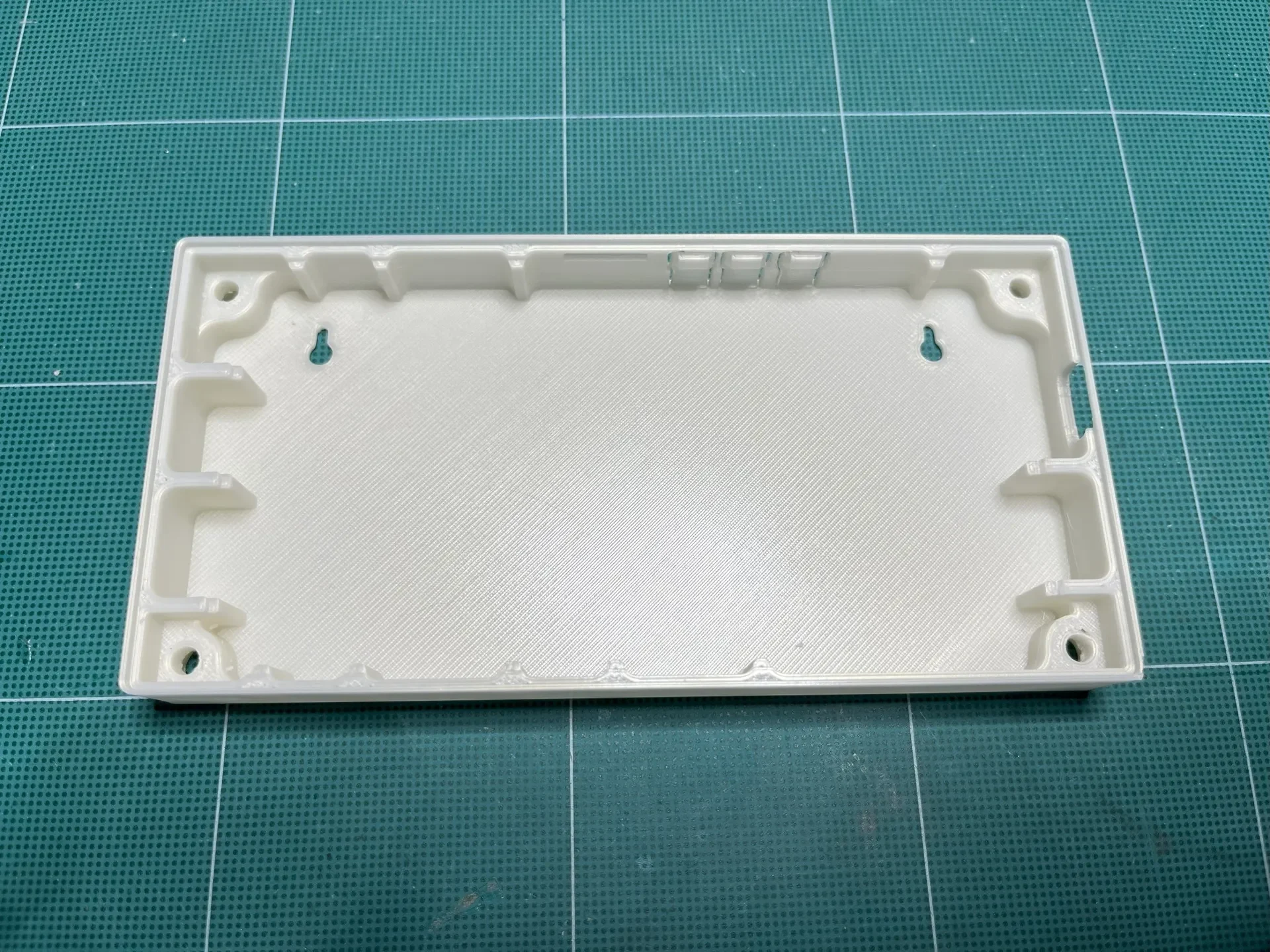

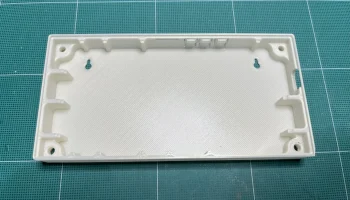

Закрепите аккумулятор сзади (я использовал двусторонний скотч).

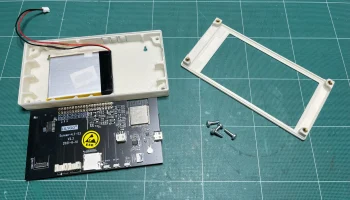

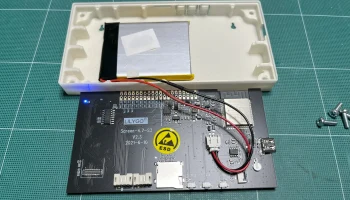

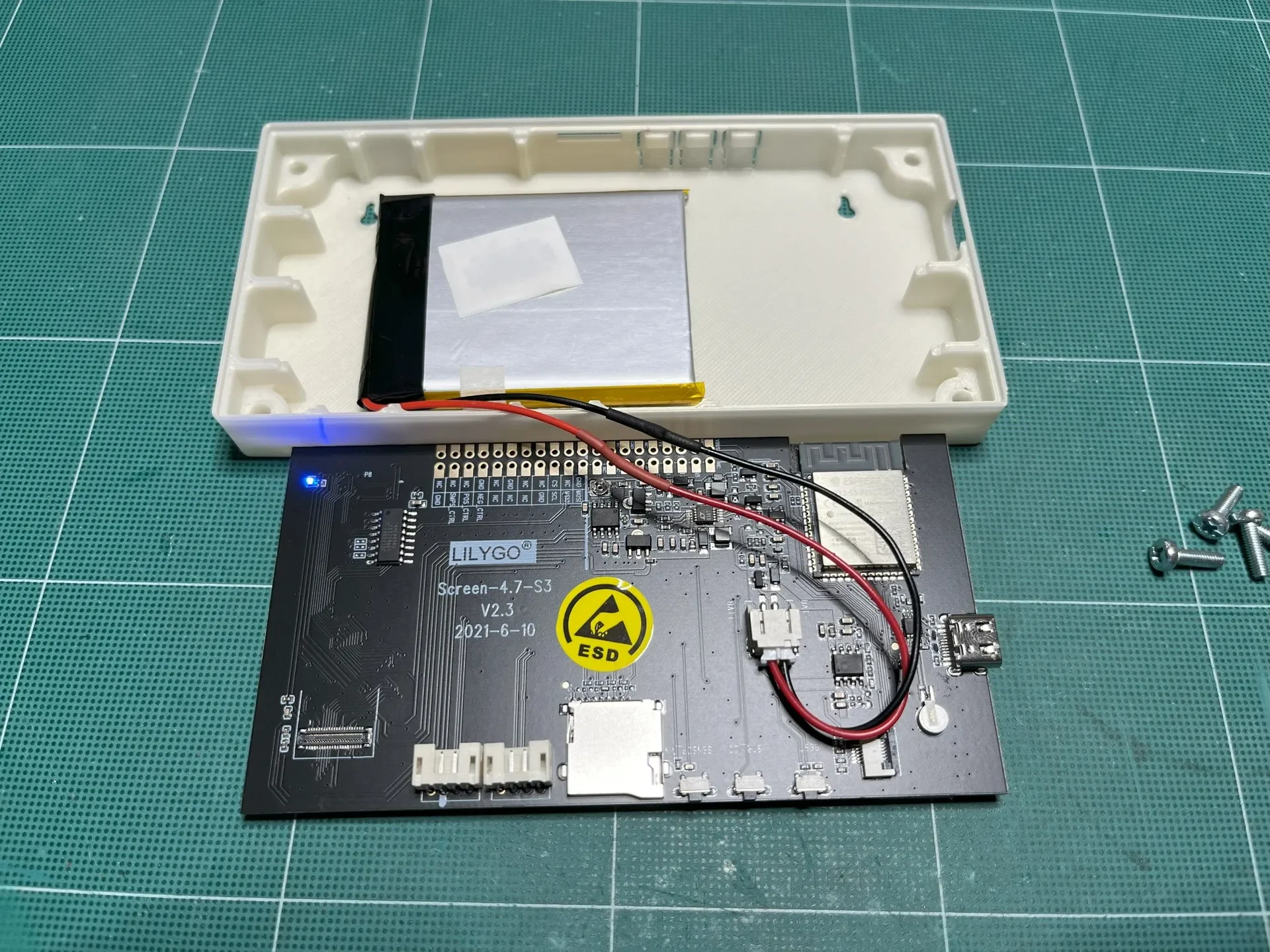

Вставьте плату Lilygo сзади (не забудьте подключить аккумулятор)

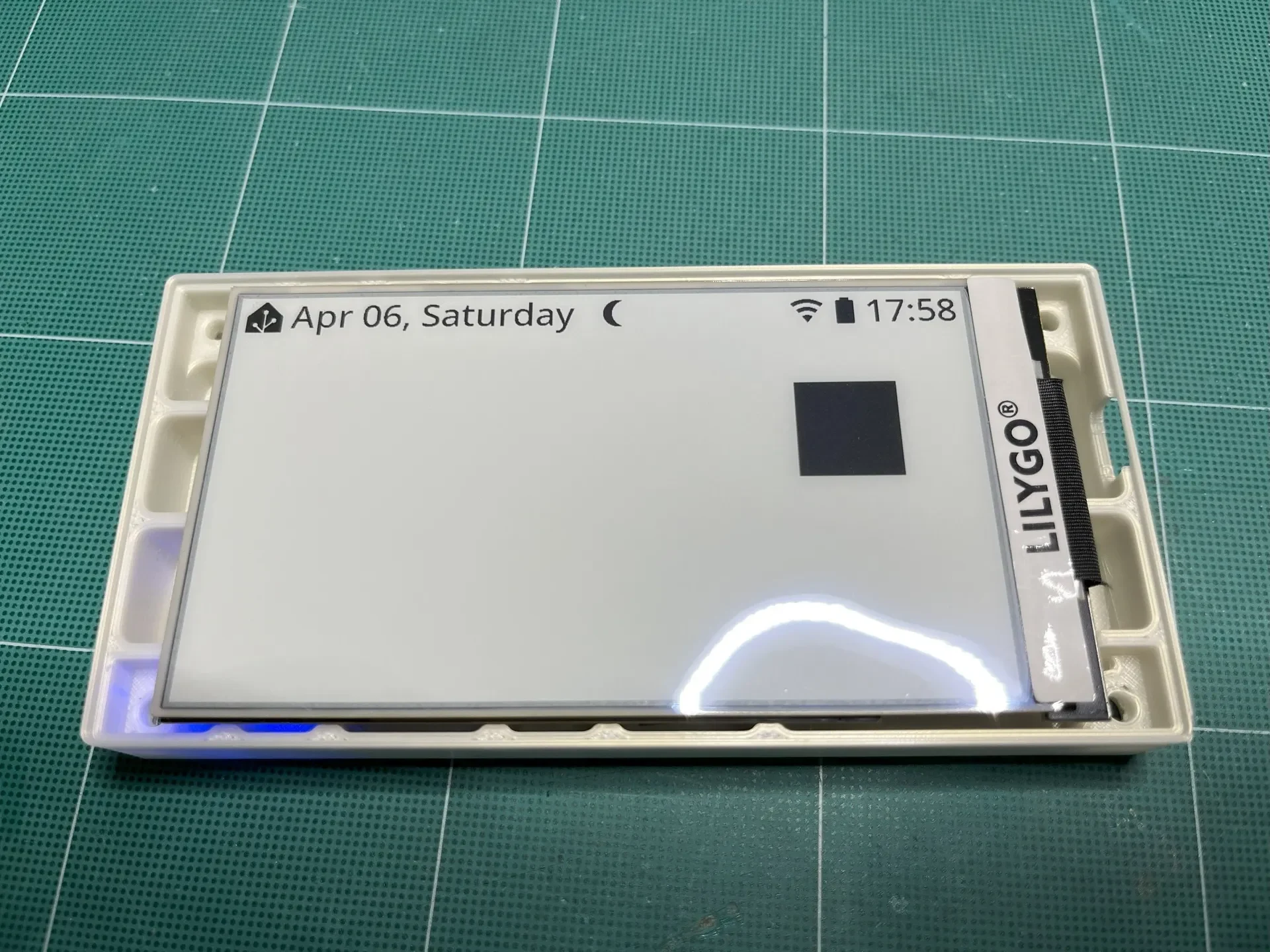

Соедините две половинки вместе
Свинтите их вместе
Done
