Чехол для Greaseweazle v4 и 3,5-дюймового флоппи-дисковода
Детали
Латунные резьбовые вставки с накаткой:
8 x M3x5 (для корпуса)
4 x M2x5 (для Greaseweazle)
Болты:
8 шестигранников М3х10 (для корпуса)
4 шестигранника M2x4 (для Greaseweazle)
4 x M3x5 Phillips (для установки привода)
Для комплектации устройства вам также понадобится работающий 3,5-дюймовый дисковод, ленточный кабель дисковода гибких дисков и либо соединительные кабели, либо кабель с разъемом Berg, а также адаптер Greaseweazle v4.
В этом случае требуется, чтобы привод питался от Greaseweazle, и не предусмотрена возможность установки приводов, которым требуется слишком большая мощность или напряжение 12 В.
Исходные файлы
Исходные файлы OpenSCAD и сценарии для создания моделей STL доступны на GitHub.

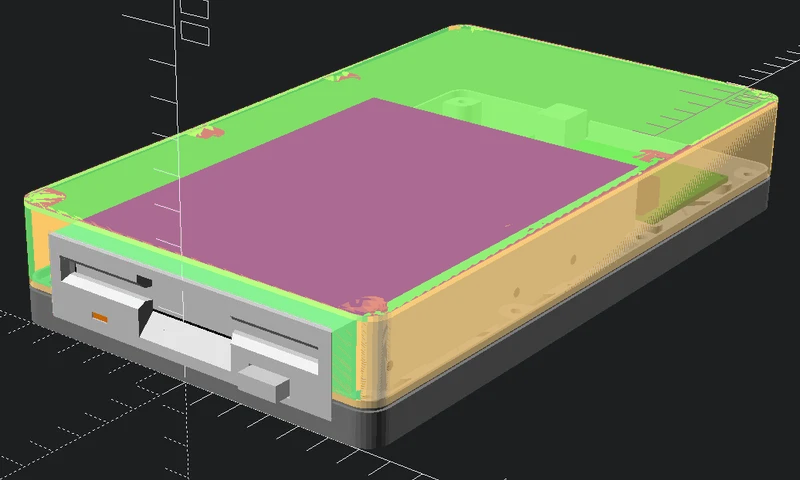

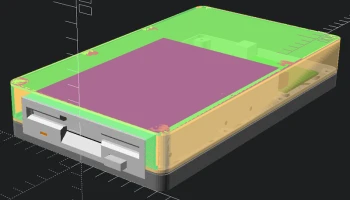

Варианты модели
Существуют 2 разных набора моделей.
самыми простыми являются файлы big-*. Одна модель для верхней и одна модель для нижней части корпуса привода. Для этого требуется принтер, способный печатать размером не менее 22 см х 14 см.

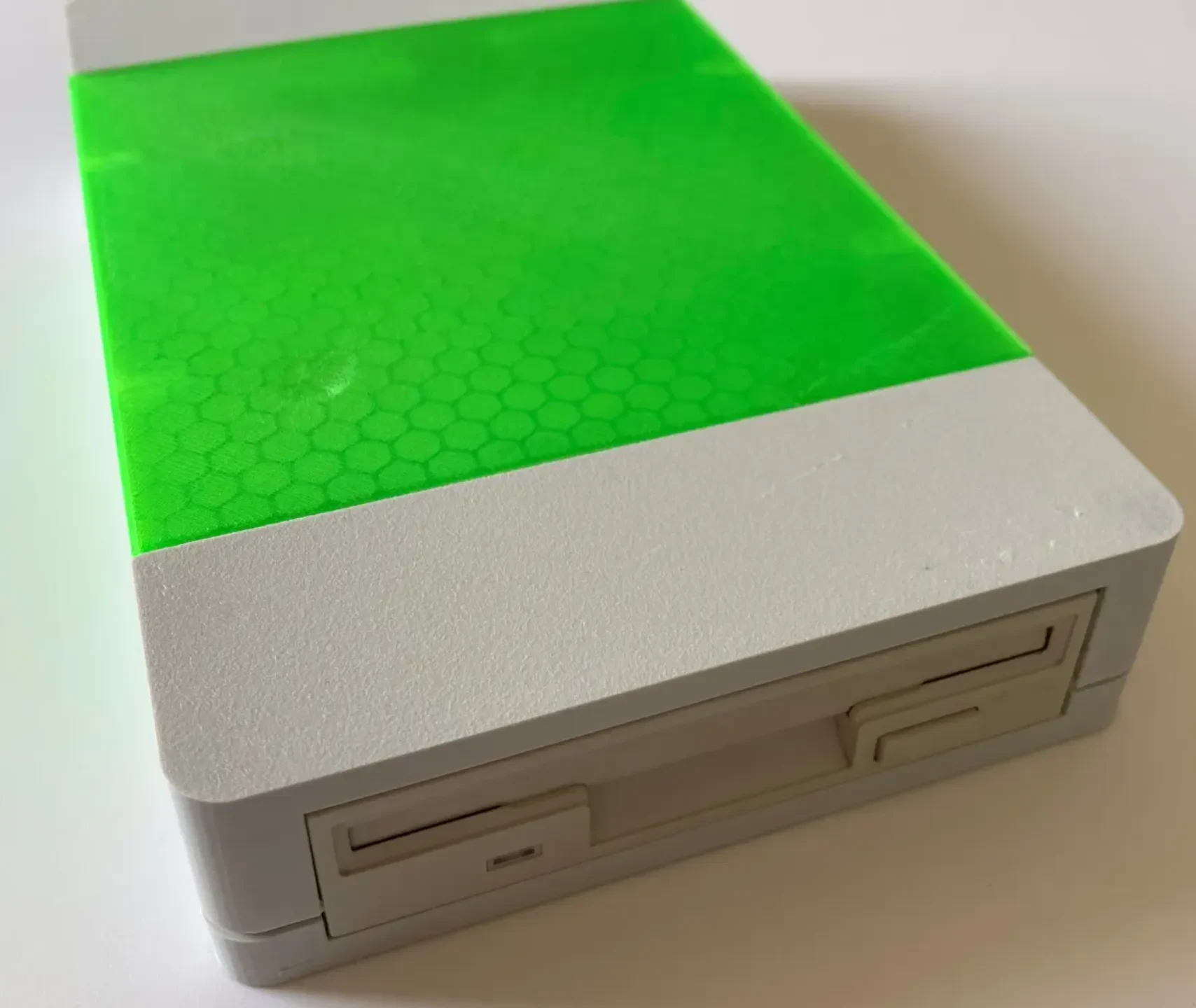

в более сложных моделях small-* используются 2 части нижнего корпуса и 3 части верхнего корпуса. Верхний корпус разделен на три части и может быть напечатан различными материалами, чтобы придать ему полосатый вид. Для этого потребуется принтер размером 15х15 см.
Если ваш принтер достаточно большой, вы, конечно, можете использовать одинарную нижнюю пластину с моделями с небольшим верхним корпу��ом. Заднюю и переднюю часть небольшого варианта топкейса обычно можно распечатать последовательно за один присест, даже на небольшом принтере.
Известные проблемы
Небольшой верхний корпус слишком сильно прогибается, и ему не помешала бы кромка, предотвращающая это.
Отверстия для крепления Greaseweazle слишком неумолимы при установке латунных вставок.
Отверстие для USB-порта можно переместить влево для размещения более коротких ленточных кабелей.
Отверстия в нижней части корпуса слишком тугие для обычных винтов с шестигранной головкой.
Лицензия
Основан на чехле Greaseweazle F7 Lightning Plus от n13ldo, который в свою очередь основан на чехле для Greaseweazle F7 и 3,5-дюймовом флоппи-дисководе от ali1234.
Лицензия CC BY 4.0.
Последние исходные коды OpenSCAD доступны на Github.
