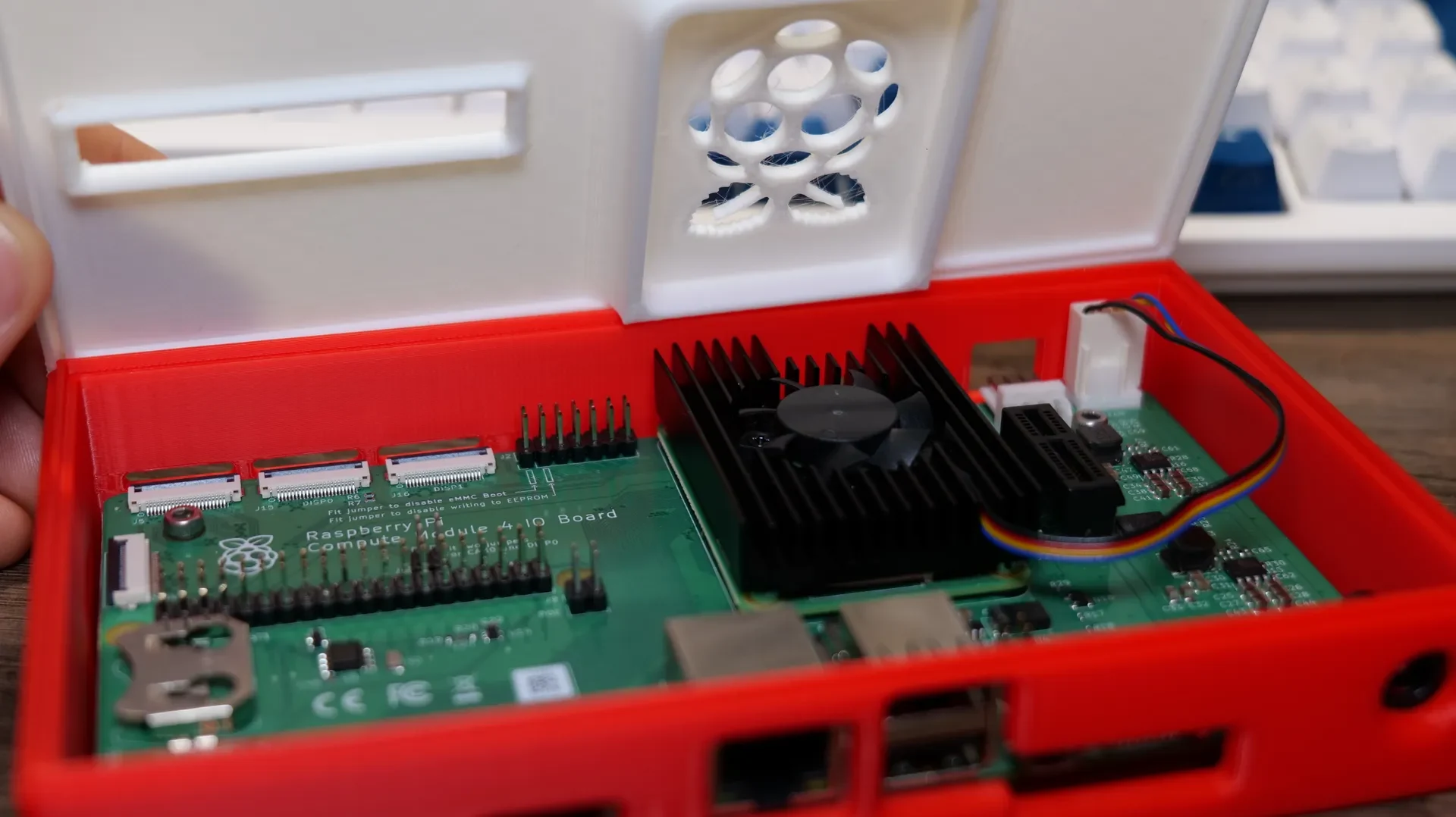

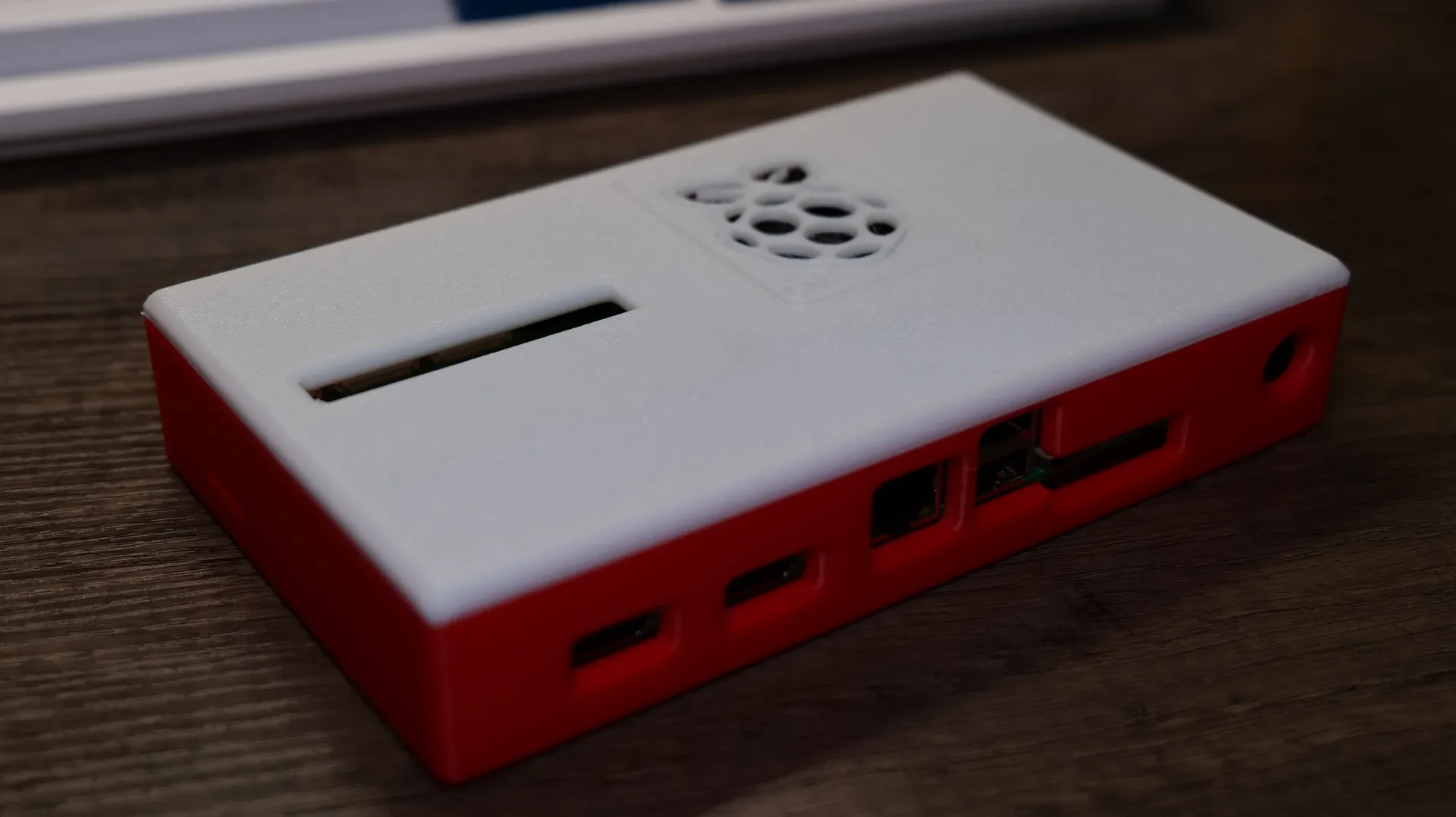

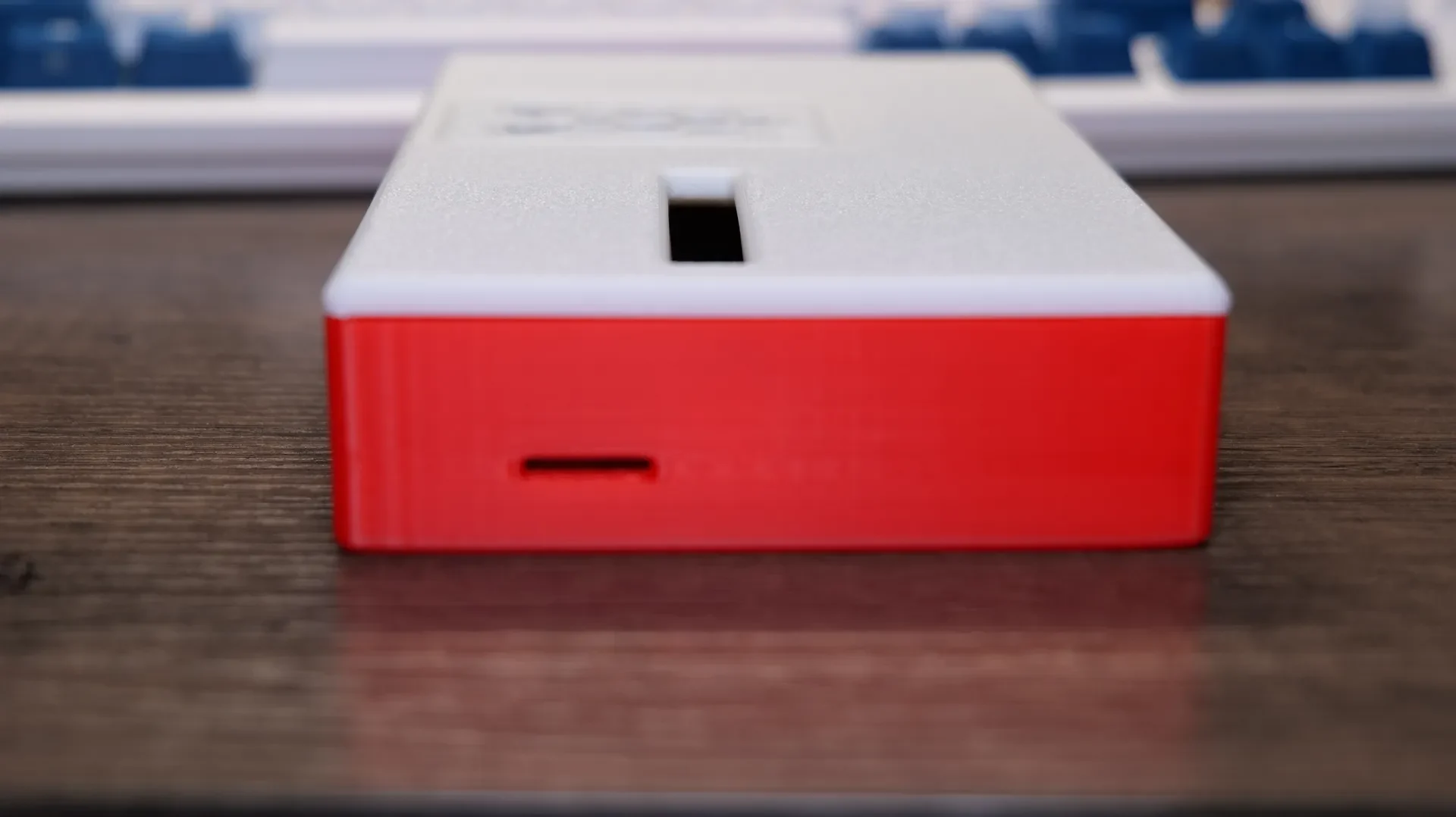

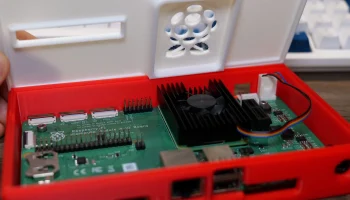

Корпус для платы ввода-вывода Raspberry Pi CM4

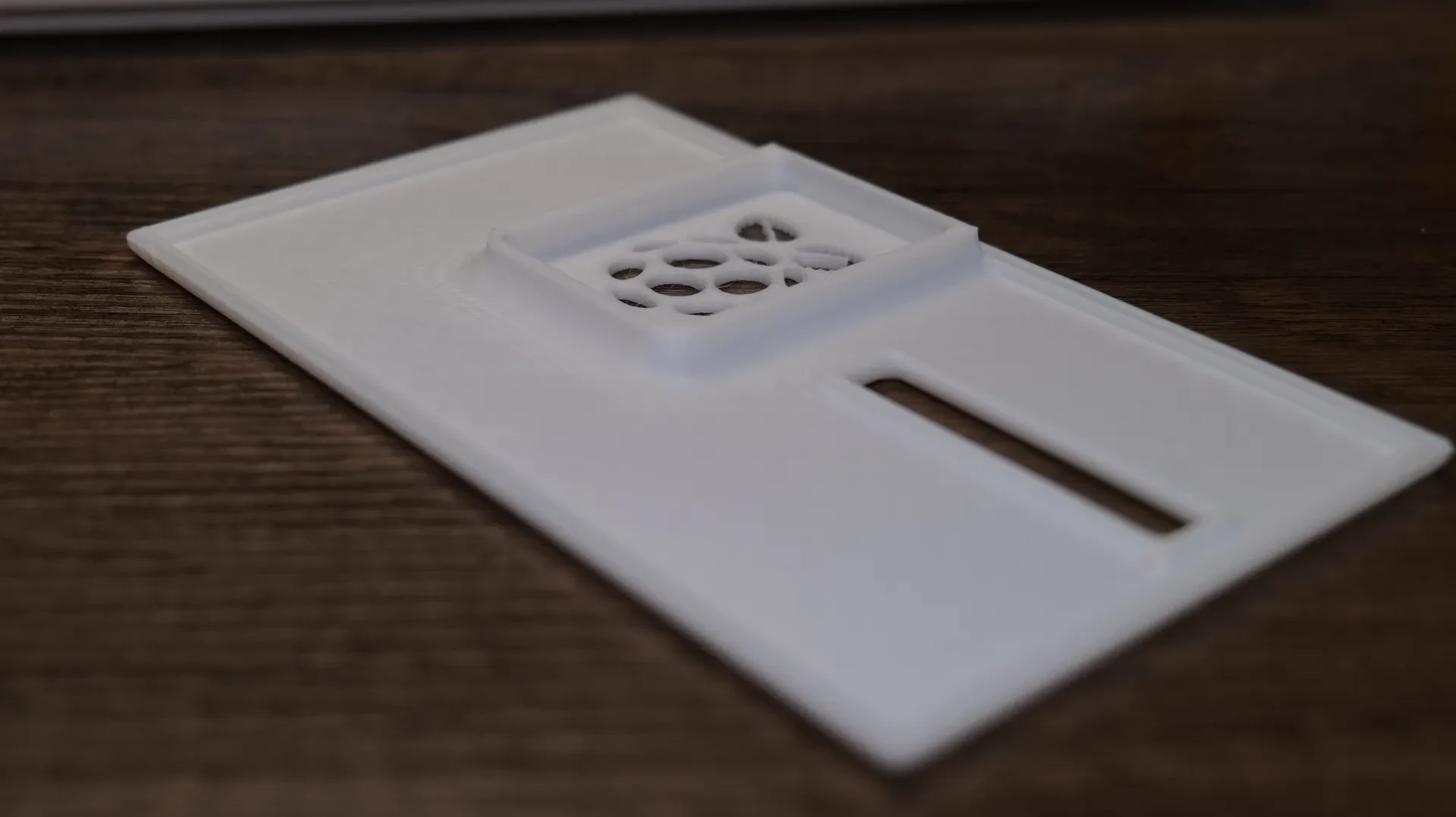

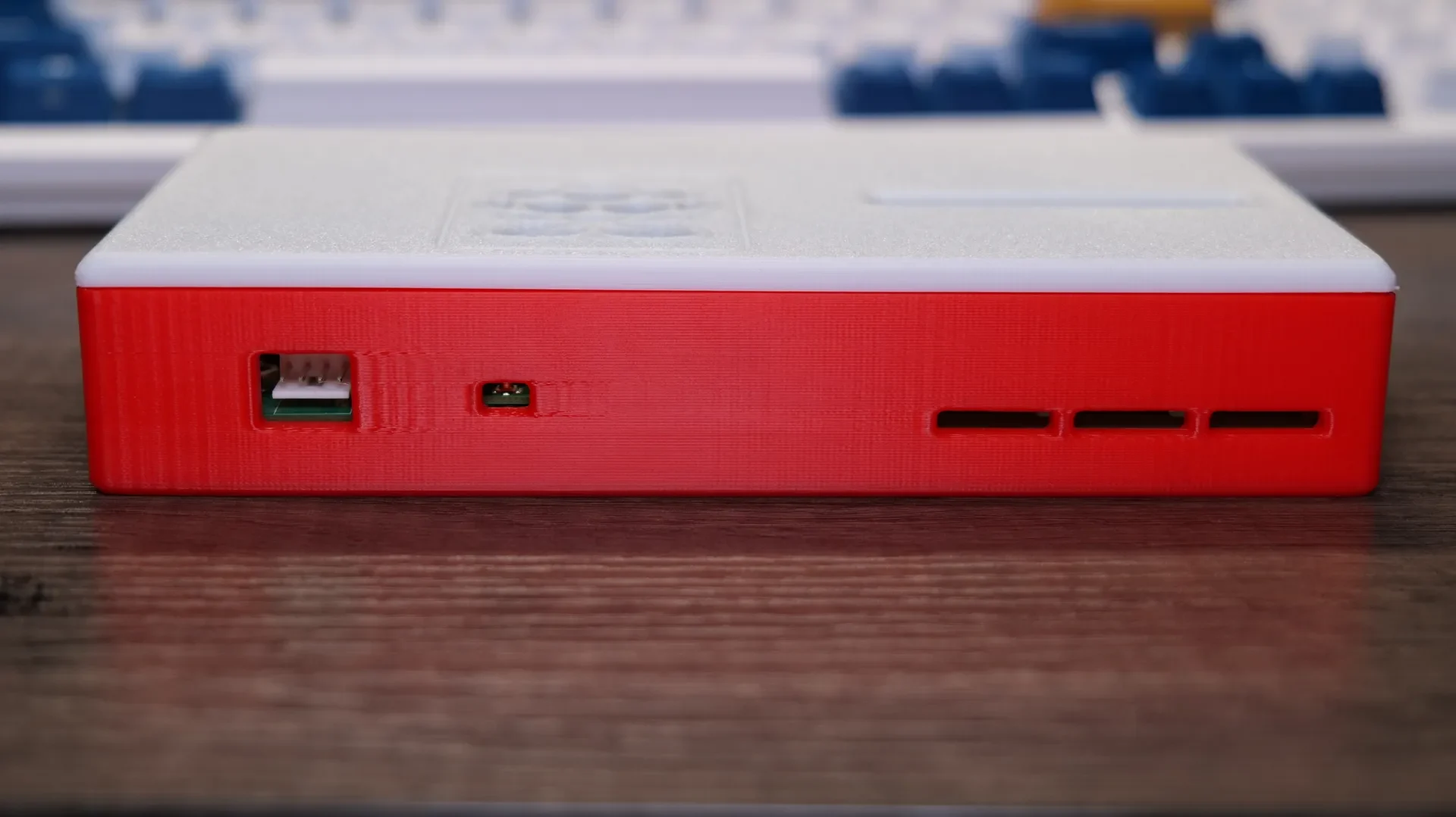

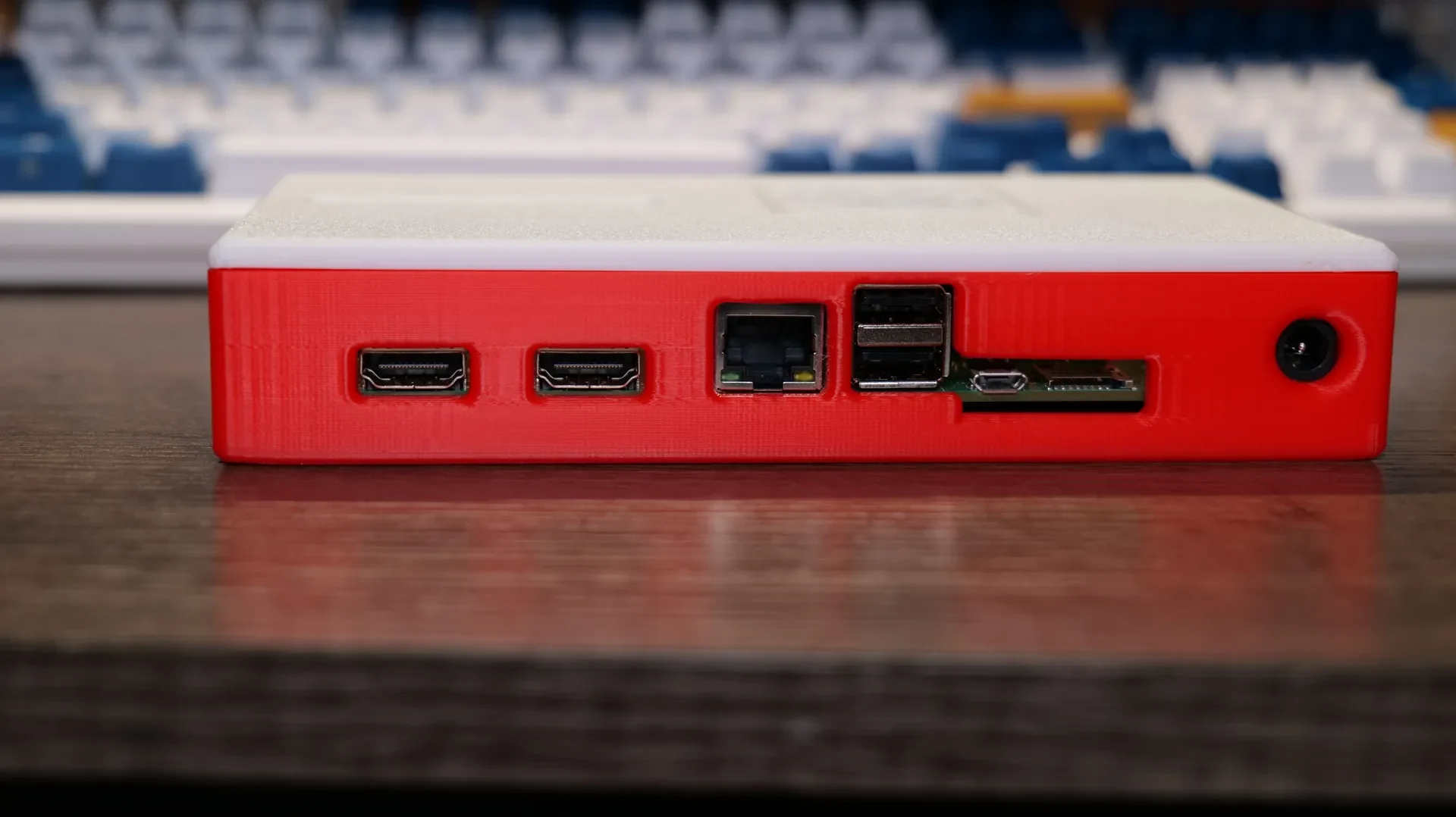

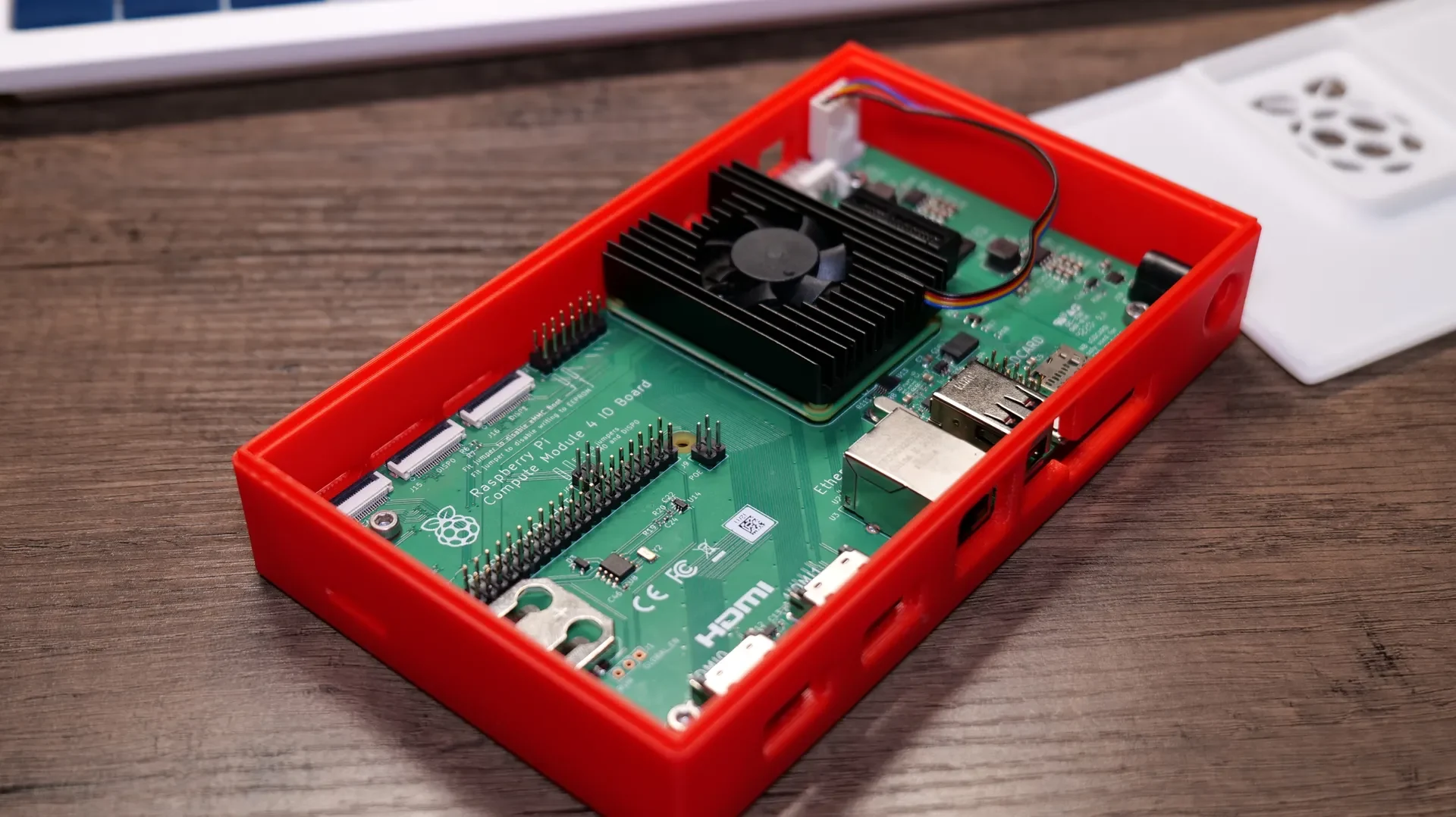

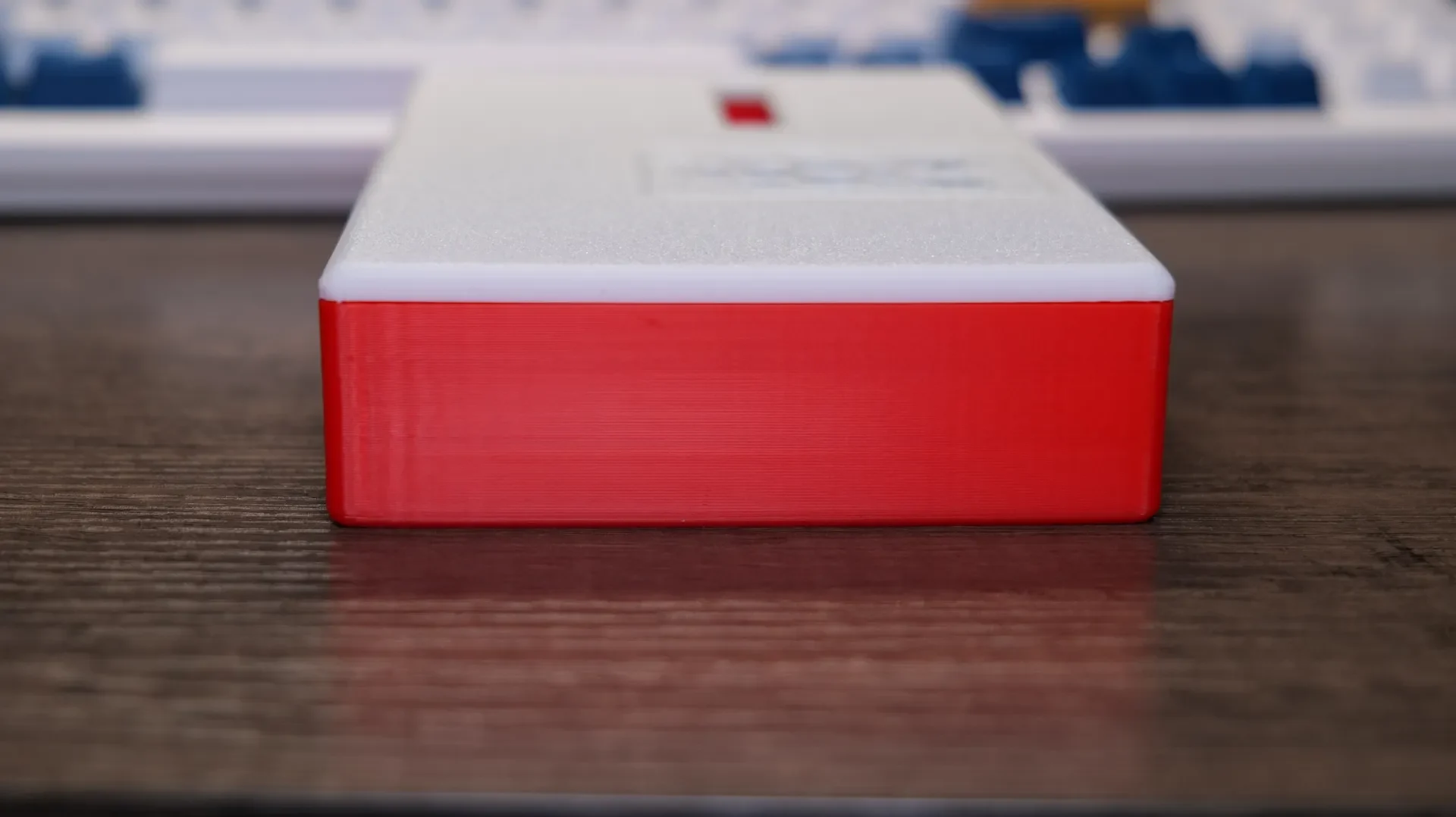

Это чехол для платы ввода-вывода Raspberry Pi Compute Module 4. Я разработал его так, чтобы его можно было легко распечатать на 3D-принтере. Единственная часть, которая нуждается в поддержке, — это выступающие порты USB. Просто нарисуйте опоры для деревьев. Мои опоры сняли очень легко.

Стенок должно быть 3, так как минимальная толщина стенок в этой конструкции составляет 1,2 мм.

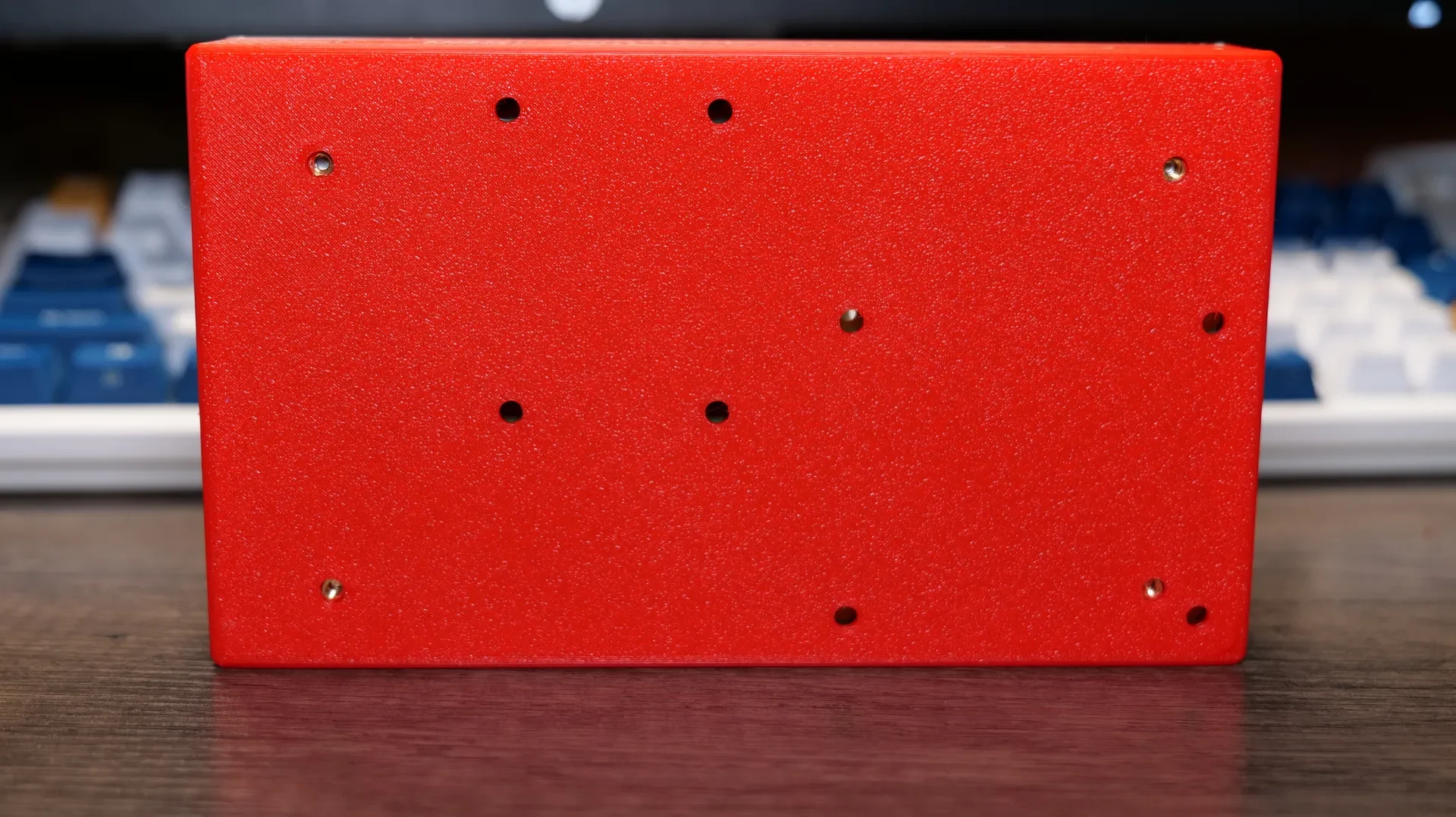

Я использовал 4 термовставки высотой 6 мм и внешним диаметром 5 мм. В файле STEP есть параметры, позволяющие легко регулировать высоту вставки и наружный диаметр. Он также содержит параметры, которые изменяют степень выступания защелки, а также параметр допуска принтера. Возможно, вам придется их заменить, если крышки не подходят друг к другу идеально или защелка не держится так, как вы хотите.

YouTube видео

Настройки печати

3 стены

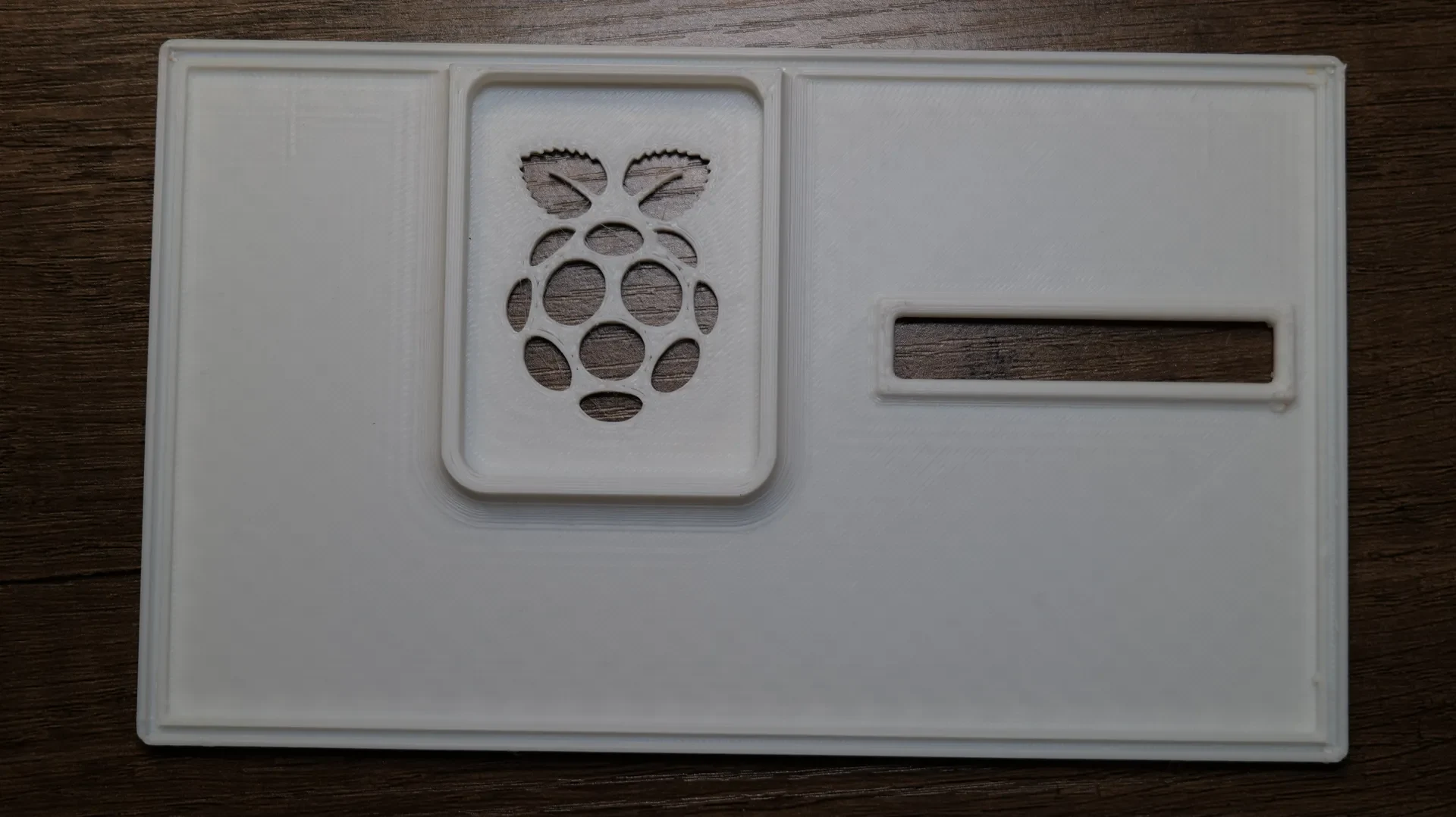

Сначала распечатайте внешние стены, чтобы получить лучшую детализацию логотипа.

Материалы

4 тепловые вставки M2,5 на ваш выбор

4 винта M2,5 (от 6 до 8 мм)

Я использовал M3, но для этого мне пришлось расширить монтажные отверстия на плате ввода-вывода с помощью дрели. Не делайте этого, я был глуп, но мне повезло...
