Корпус Wemos D1 Mini V4.0 - WLED

TL;DR:

Вам понадобится корпус V5 и крышка V4. Выберите между логотипом или отсутствием логотипа на крышке. Не отключайте напрямую более 30 светодиодов от USB-питания на любой плате Wemos, иначе вы рискуете разрушить плату или вызвать пожар. Пожалуйста, опубликуйте модели вашего светодиодного проекта, если хотите!

Что это?

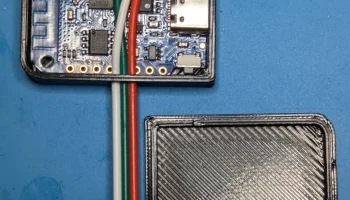

Это ремикс компактной коробки Wemos D1 Дмитрия Де Кока. Я специально хотел что-нибудь для Wemos D1 Mini V4.0, порт USB type-c. Учитывая количество внесенных мной изменений и то, как ужасно это выглядело в PrusaSlicer, мне наконец-то потребовалось время, чтобы заново изучить Fusion 360 и перестроить деталь. Изменения, которые я сделал:

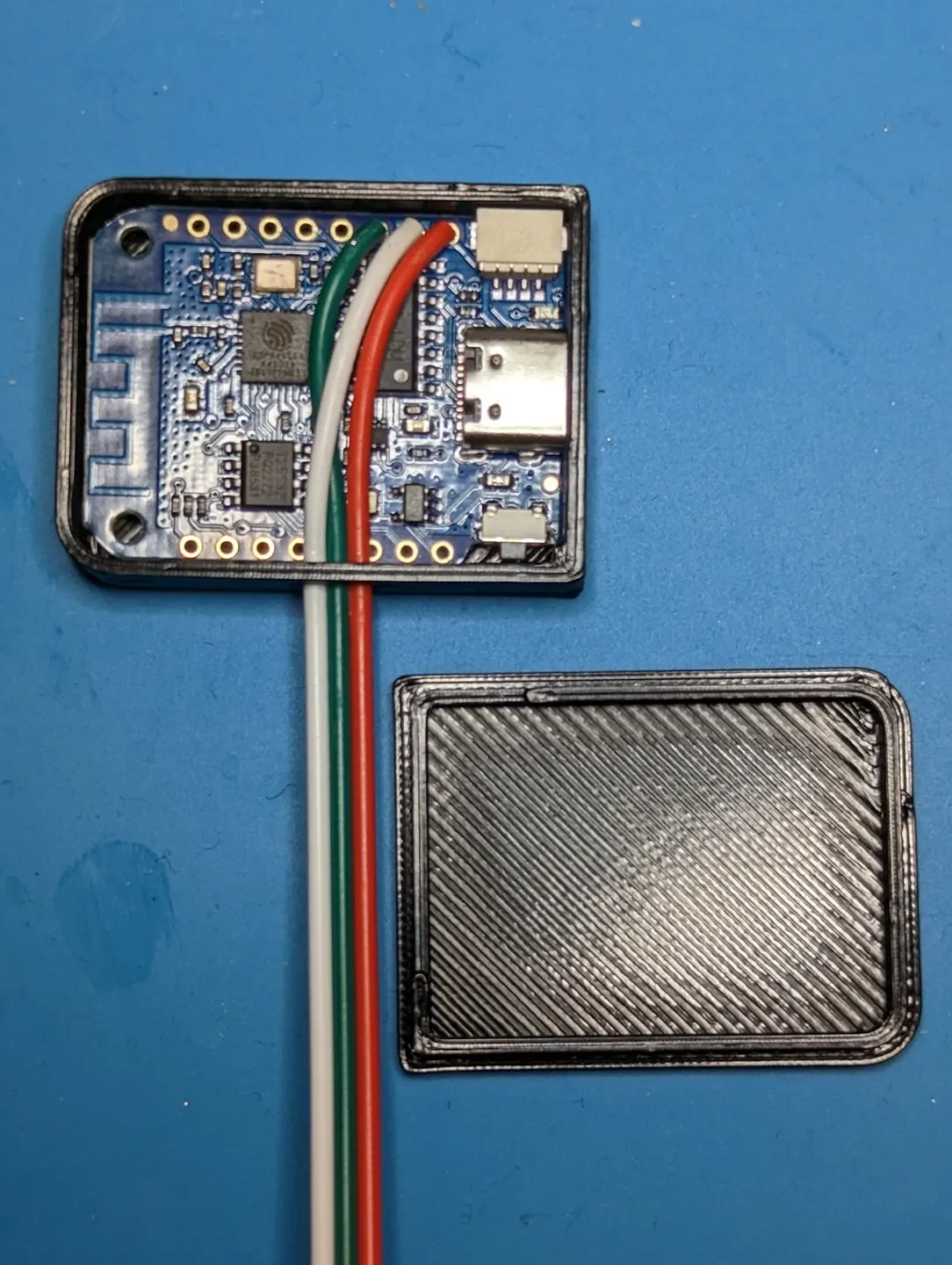

Один вырез для 3 проводов, идущих к светодиодной ленте WS2182, управляемой WLED, меньше места, чтобы провод не шевелился (потребуется некоторое усилие, чтобы протолкнуть провода через это отверстие)
Более прочная фиксация на плате, которую я не планирую снимать (чтобы вытащить доску после того, как она была вдавлена, потребуется что-то вроде лопатки или маленькой отвертки)

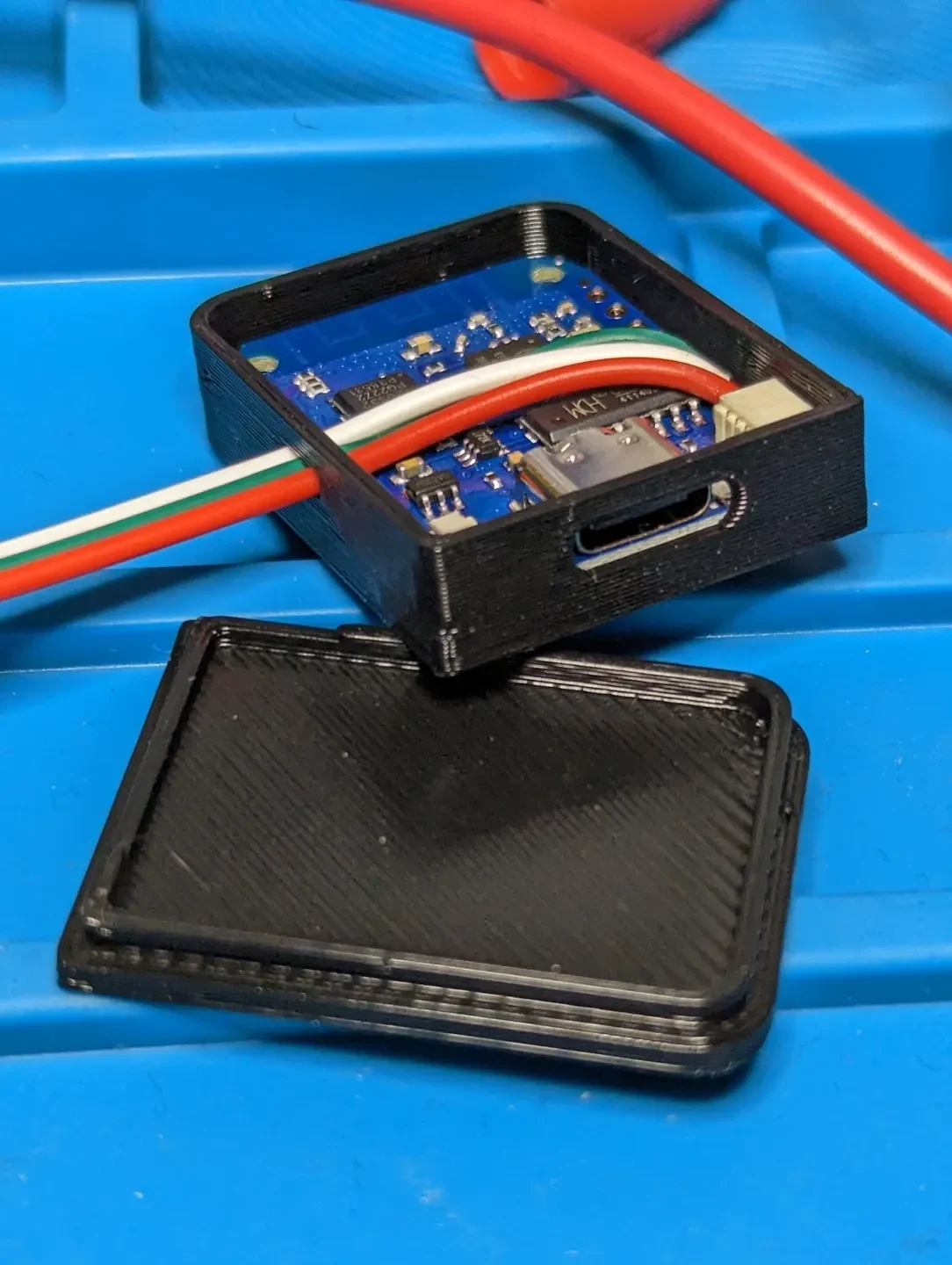

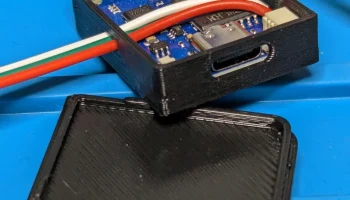

Гораздо более плотно прилегающая крышка (она не оторвалась, когда я провел ряд испытаний на падение)
Выемка под ногтем, чтобы снять крышку
Чистая печать с соплами 0,4 мм и 0,6 мм.

История версий
V5 — 21 ноября 2024 г. — Только чехол
Корпус имеет более высокий «подвал», где можно разместить более крупные капли припоя для тех, кто немного новичок в пайке. Это увеличивает общую высоту корпуса.
Трехпроводной вырез немного больше, чтобы можно было использовать более толстые провода, обжатые в разъемах JST SM, с которыми в последнее время я сталкиваюсь все чаще и чаще.
Никаких изменений в крышке.
V4 — 26 мая 2023 г. — Корпус и крышка
Первоначальный выпуск.

Советы по печати

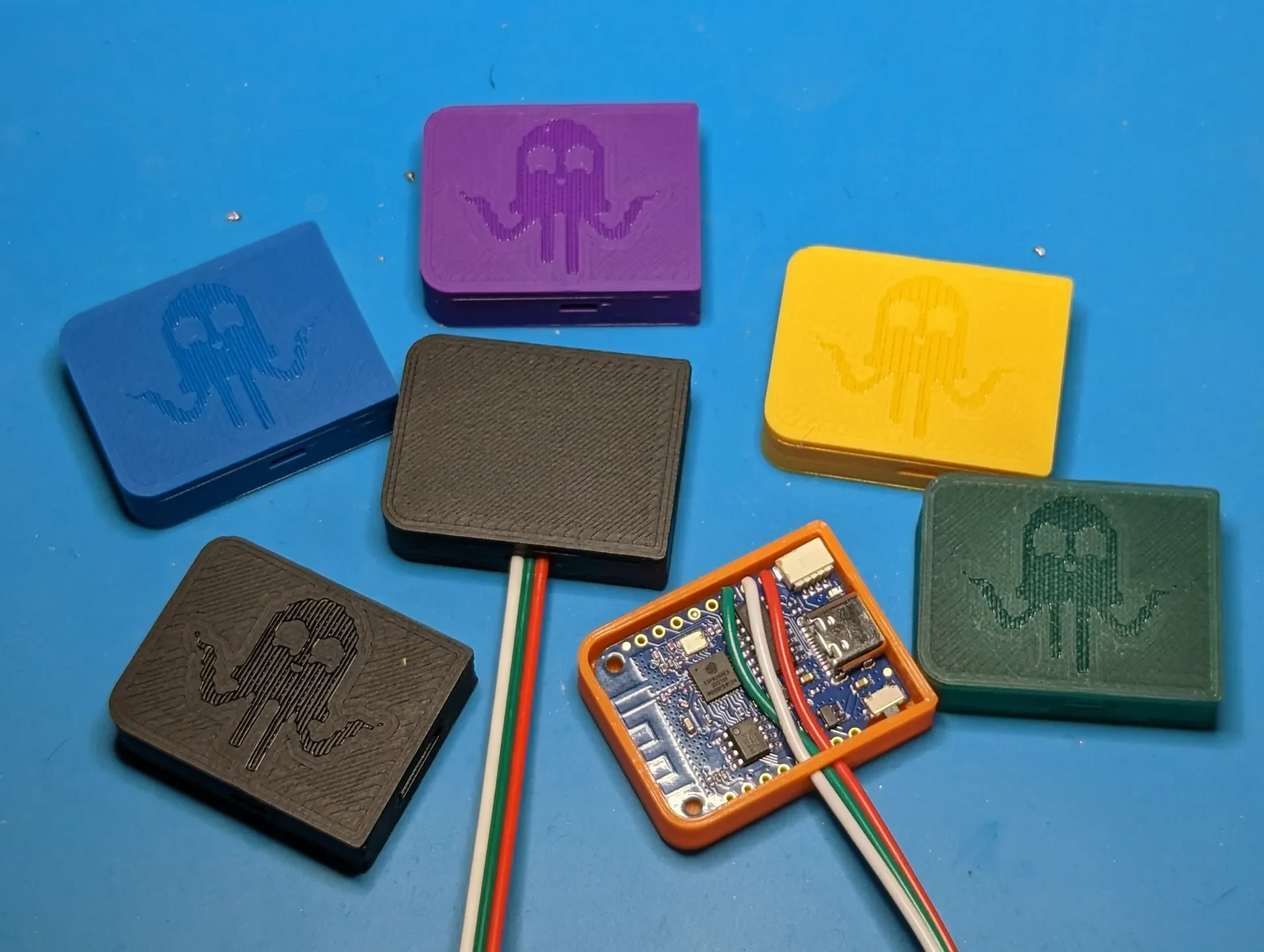

В качестве дополнительного бонуса я включил версию крышки с одним из веселых светодиодов из логотипа WLED, встроенным в него толщиной 0,2 мм. Просто напечатайте крышку с логотипом WLED без каких-либо опор, второй слой просто обеспечит текстуру, отличную от первого слоя, который дает вам логотип.

Хотите другой логотип? Просто возьмите обычную крышку и приклейте отрицательную часть высотой 0,2 мм в PrusaSlicer к рабочей пластине прямо внутри крышки.

Хо��ите разные вырезы для проводов? Просто используйте некоторые негативные детали в PrusaSlicer, чтобы сделать любые отверстия, какие захотите. Возможности безграничны.

Хотите этот дизайн для другой платы? Я их не делал. Вы можете спросить, но у меня может не быть времени. Я включил сюда файлы Fusion 360, если вы хотите попробовать сами.

С соплом 0,6 мм и высотой слоя 0,3 мм вы можете напечатать корпус и крышку за 15 минут.

Предупреждения

Не забудьте определить ориентацию платы и вставить провода в корпус, прежде чем приступать к пайке.

Если вы не тестируете примерно 30 светодиодов, не подавайте питание на полоску через порт USB-C на Wemos. У меня +5 В поступает на провода инжектора, которые уже предварительно припаяны к моим светодиодным лентам, что, в свою очередь, обеспечивает питание обратно на плату Wemos. Отдельно убедитесь, что на плату не подключены одновременно USB и +5 В, так как могут произойти и другие неприятные вещи, особенно если питание USB поступает от источника питания. компьютер.
