Чехол для картриджа Teensy 4.1 Game Boy
Ремикс www.thingiverse.com/thing:4268067, который в настоящее время недоступен в Printables. Модифицирован для размещения Teensy 4.1, двух запасных карт microSD и имеет дополнительное углубление для этикетки, которое можно открыть, подняв переднюю панель. Он был разработан с учетом установки безголового устройства Dirtywave M8. См.:
Трекер Dirtywave M8
Грязная волна M8 без головы
Если вы считаете M8 таким же вдохновляющим, как и я, вдохновитесь поддержкой Trash80 и дальнейшего развития M8 на Patreon.
Обзор

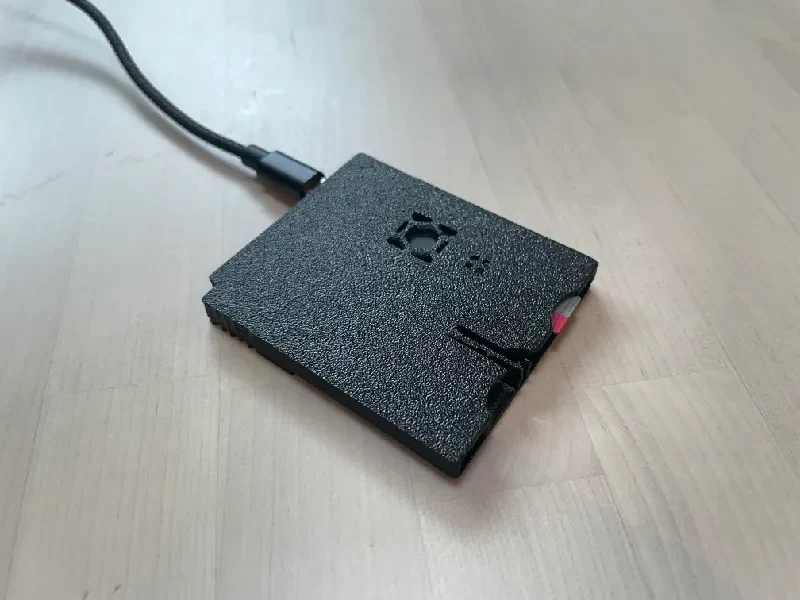

Кейс в виде картриджа Game Boy для Teensy 4.1:
Вырез под разъем Micro-USB
Вырез для доступа к карте MicroSD
Гибкая кнопка, встроенная в корпус, позволяет нажать кнопку программирования на Teensy.

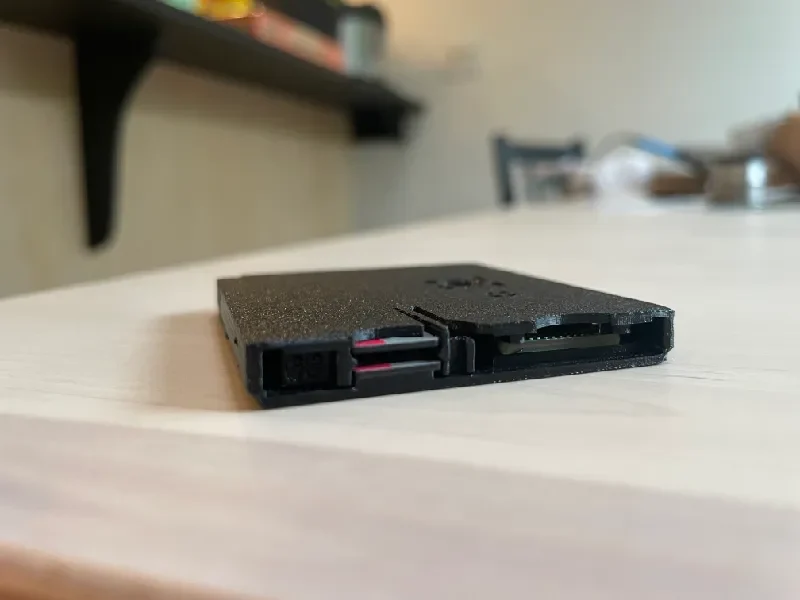

Вырез + гибкий рычаг для установки и извлечения из футляра до двух дополнительных карт microSD
Пассивный выхлопной вырез для микроконтроллера
Печать
Корпус на фотографиях напечатан с разрешением 0,1 мм. Я не пробовал его с более грубой детал��зацией, и из-за некоторых деталей я не думаю, что он будет успешно печатать с более низким разрешением.
-
Teensy сильно нагревается во время работы. Фактически настолько горячий, что PLA деформируется и становится непригодным для использования. Поэтому необходимо использовать более термостойкий материал. Я тестировал только PETG, который работает, но других материалов с равным или боль��им термическим сопротивлением должно быть достаточно.
-
При этом я обнаружил, что PETG обладает достаточной гибкостью для рычага, удерживающего запасные карты microSD на месте. Другие материалы могут оказаться слишком жесткими и хрупкими.
Две половинки следует распечатать как есть. Если вы собираетесь прикрепить этикетку к картриджу, вам также потребуется распечатать вкладыш с этикеткой.
Сборка
Дело

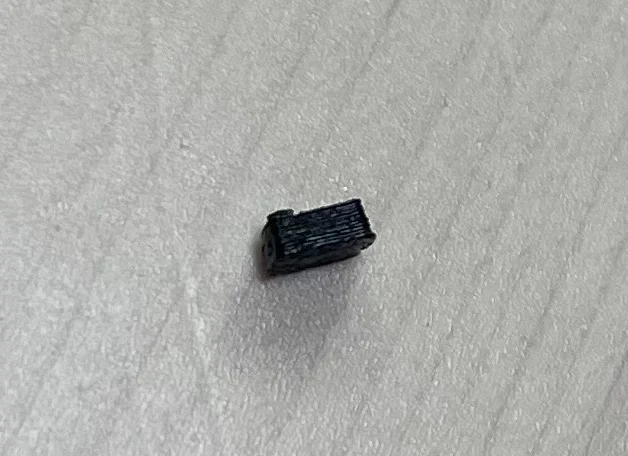

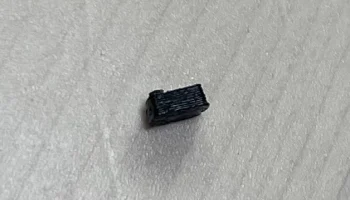

Имеется опорная ножка с печатью на месте, которая прикреплена к выступу/рычагу на гибком рычаге, удерживающему дополнительные карты microSD. Это должно быть очень легко сломать.
Teensy следует вставлять сверху и под углом в заднюю панель, разъем micro-USB вперед.
Как только разъем Micro-USB окажется внутри выреза в стенке корпуса, Teensy можно будет зафиксировать на месте.
Аналогичным образом, передняя оболочка имеет два выступа вверху, и их следует вставлять сверху под углом в углубления в верхней части задней оболочки, а затем защелкивать на месте.

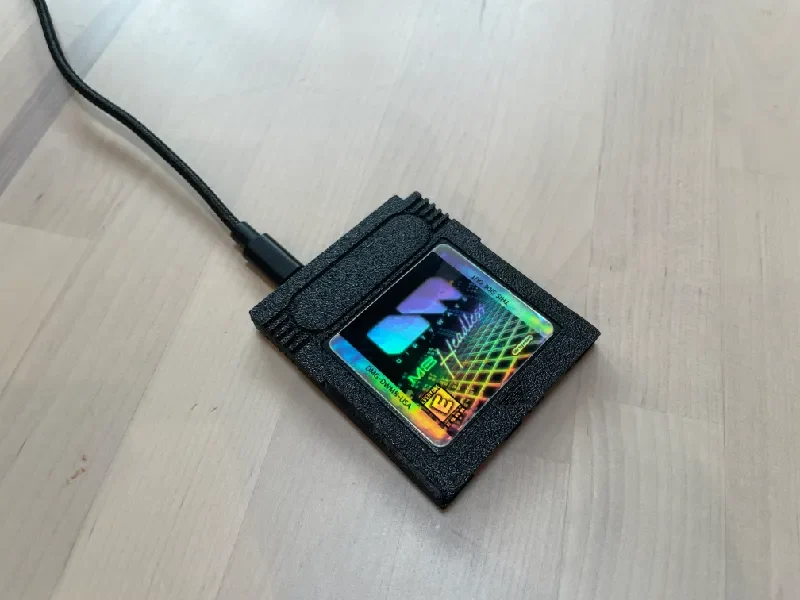

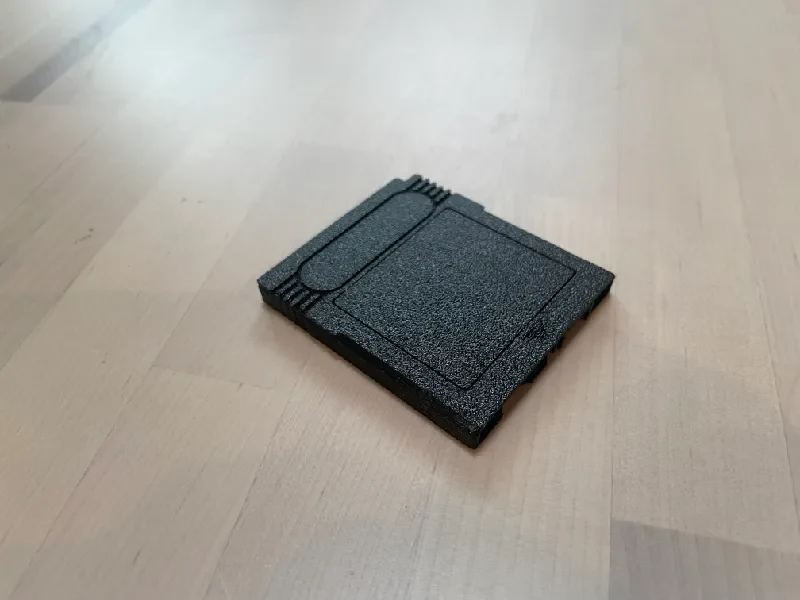

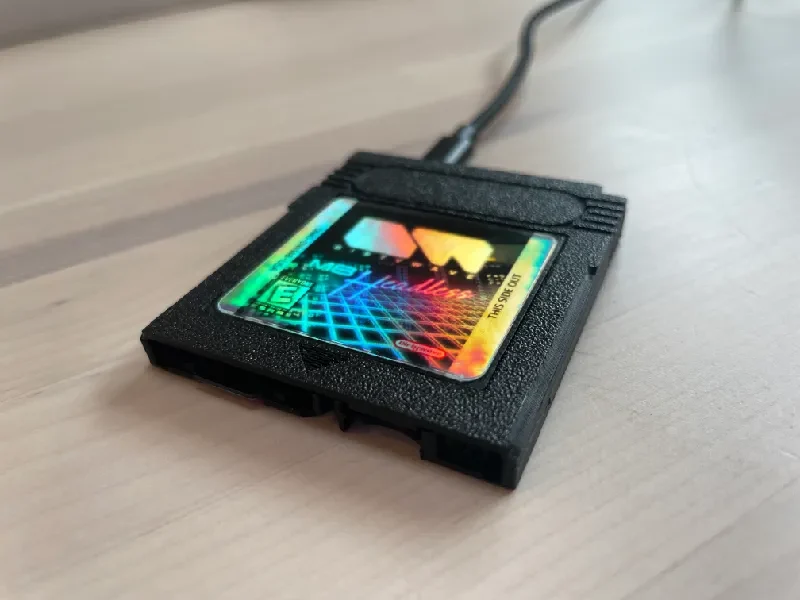

Подготовка этикетки
Если вы желаете нанести этикетку на корпус, потребуется некоторая сборка:
Используя тонкий пинцет или такой же тонкий, но прочный инструмент, начните поддевать пластину, находящуюся в углублении для этикетки. Пройдите по краю, а затем по спирали внутрь. Вы также можете попробовать провести пинцетом по каналам между ребрами, удерживающими пластину на передней части корпуса.
После того, как пластина будет снята, нанесите клей по вашему выбору (я использовал клей CA) на заднюю часть вставки этикетки, стараясь равномерно покрыть всю поверхность, особенно края и углы. Поместите вставку для этикетки в углубление для этикетки на передней панели корпуса. Вы можете положить только что снятую пластину поверх вставки, что позволит вам положить сверху тяжелый предмет и оказать давление, пока клей сохнет. Теперь у вас должна быть гладкая плоская поверхность, на которую можно наклеить этикетку.
Примените ме��ку.
