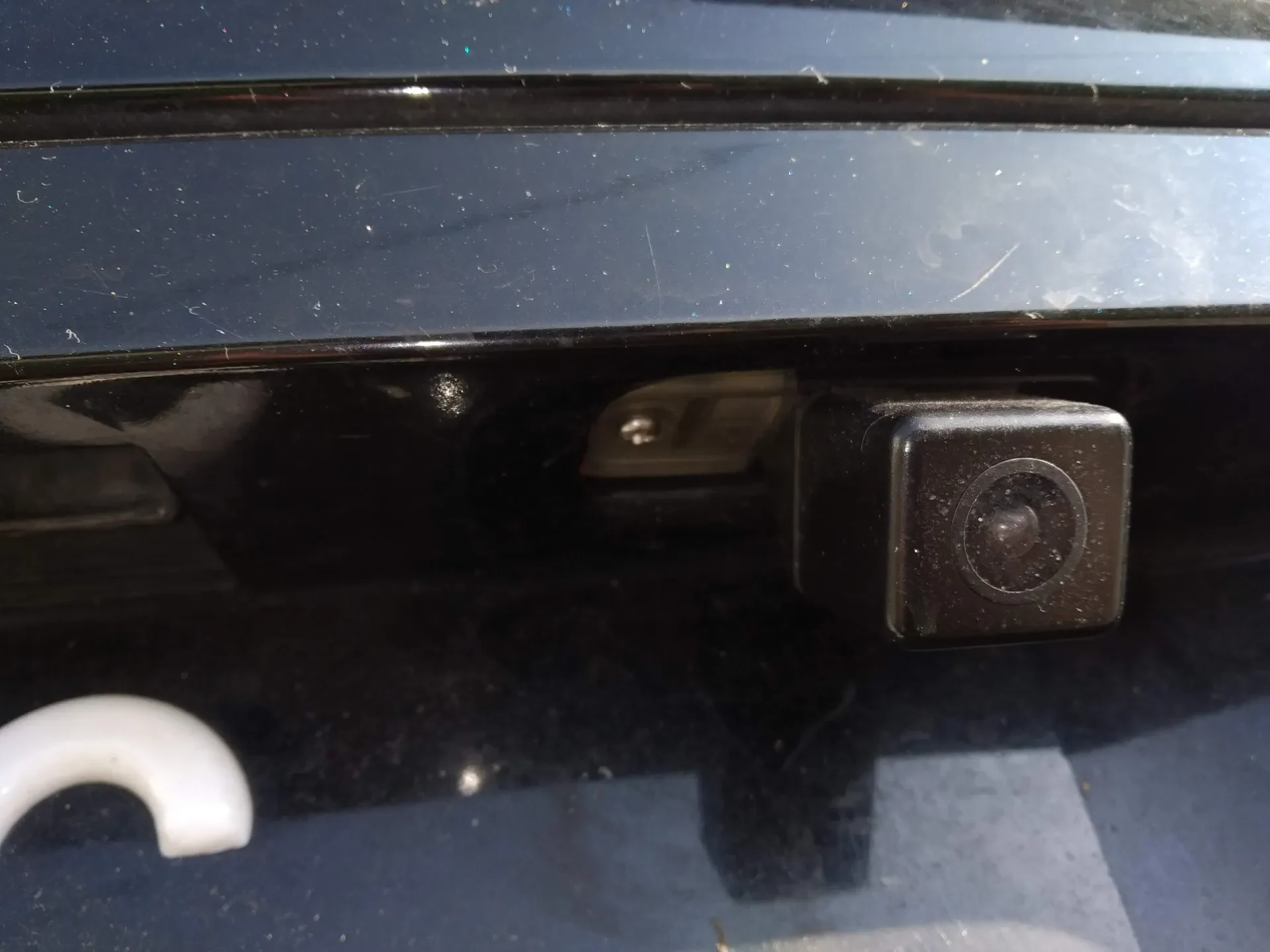

Корпус фонаря освещения номерного знака W203

Корпус фонаря освещения номерного знака W203 C200, смоделированный по стандартным размерам.

Номер детали: 203-820-0556-64-OR или A203820055664.

Вам понадобятся стандартные винты и зубцы держателя лампочки-гирлянды. С обратной стороны также можно использовать изоляционную ленту.

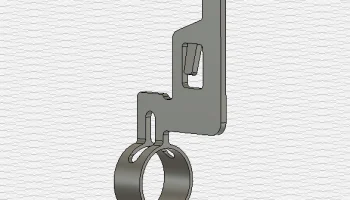

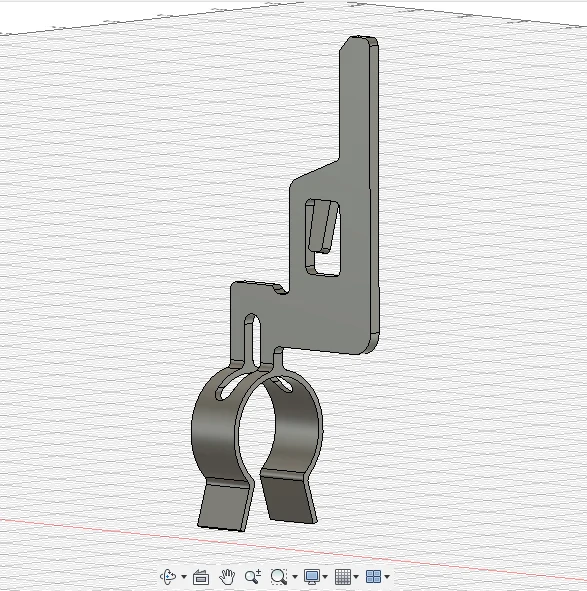

�� также включил файл .step. Внутри этого файла я смоделировал зубцы гирлянды, они, кажется, сделаны из листового металла из нержавеющей стали и служат как для удержания 36-миллиметровой гирлянды, так и в качестве разъемов. Я думаю, что их можно переделать.

Если вы хотите изменить дизайн; чтобы установить резьбовые вставки или другие держатели лампочек-гирлянд (тогда не знаю, как подключить разъем...), не стесняйтесь :)

Обновление — 23.01.22

Межцентровое расстояние винтов объектива изменено с 47,5 мм до 49 мм.
Удалена зенковка отверстий для винтов, заменено на прямое отверстие диаметром 3 мм.
Изменен дизайн разъема и левых боковых ребер до правильных размеров.
Увеличена толщина механизма правой боковой защелки.

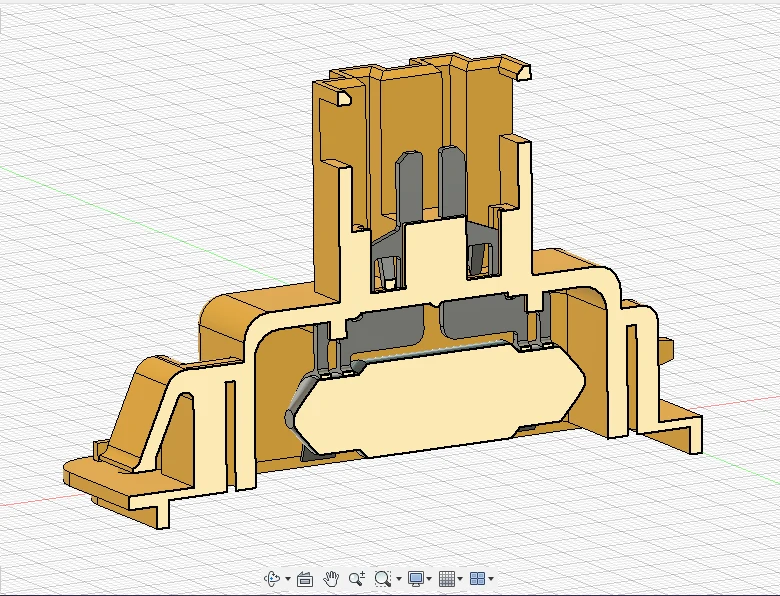

Добавлен файл .step, содержащий корпус + зубцы держателя лампы-гирлянды.
Настройки печати

Плоты:

Не имеет значения

Поддерживает:

Да, концентрический

Разрешение:

0,2 мм

Заполнение:

20-30%
