Нагрузочная катушка любительского радио........

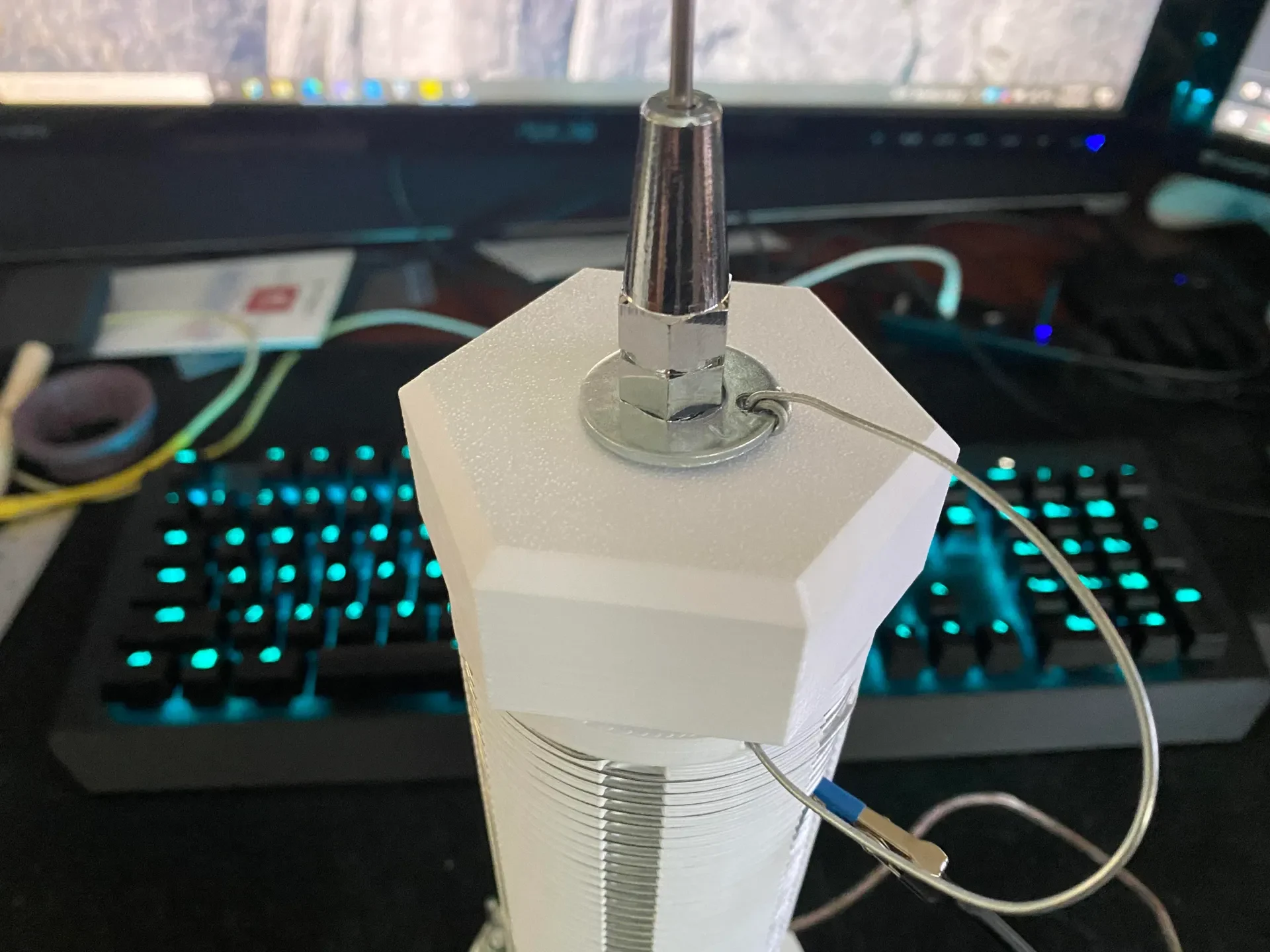

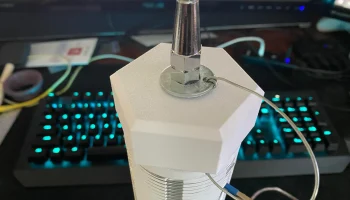

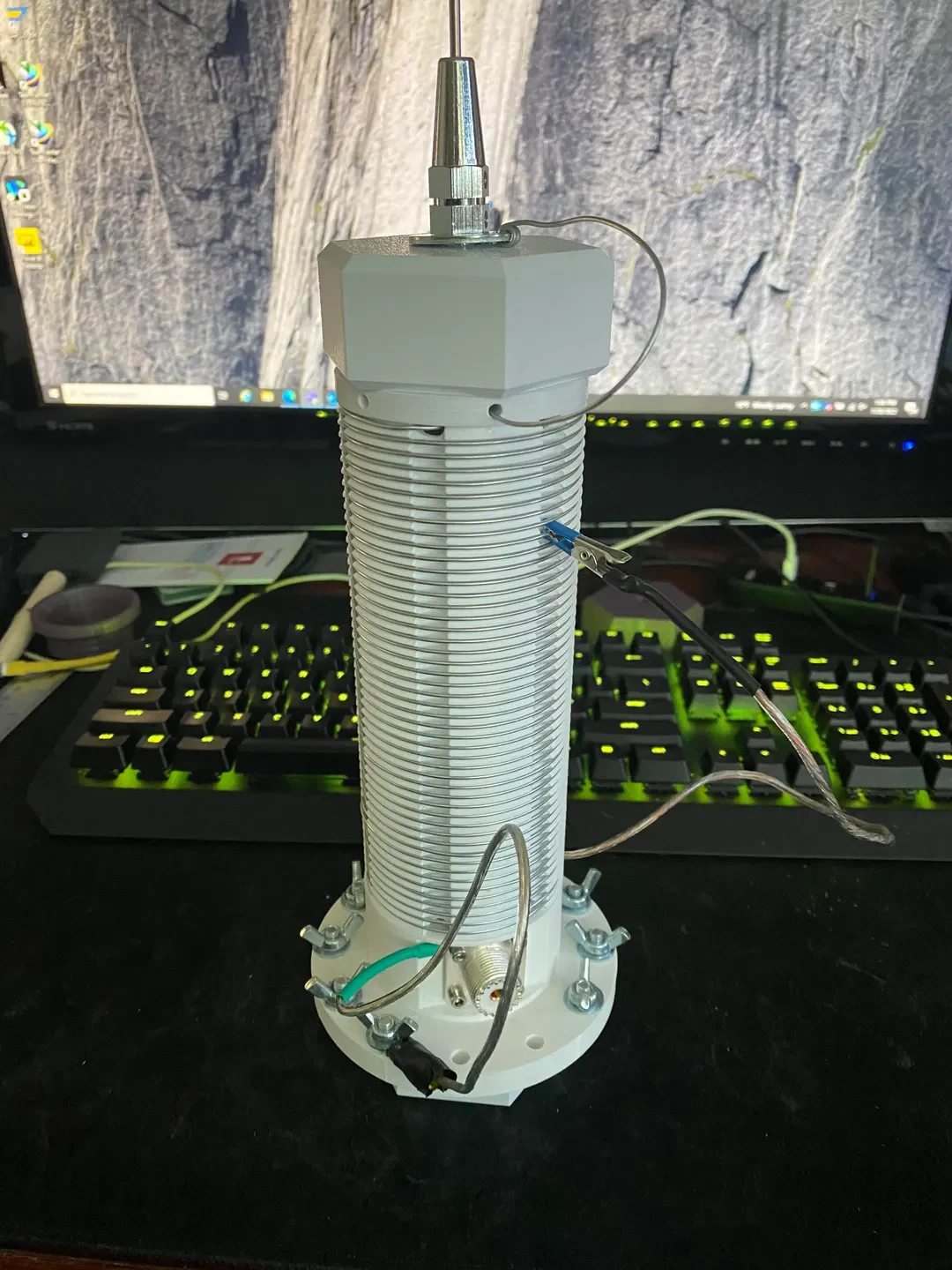

Это мой прототип самодельной загрузочной катушки для радиолюбителей. (НЕПРОВЕРЕНО)

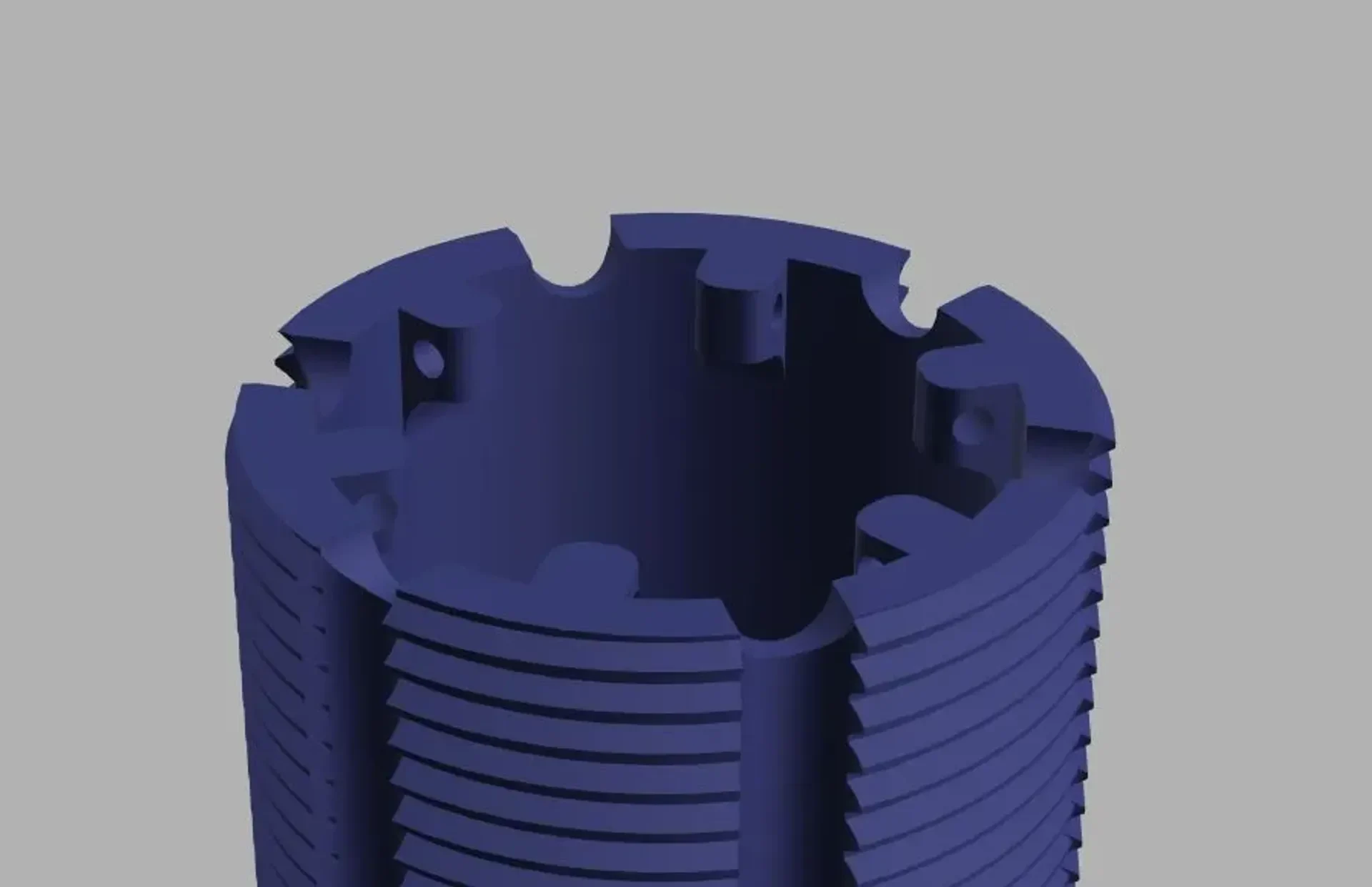

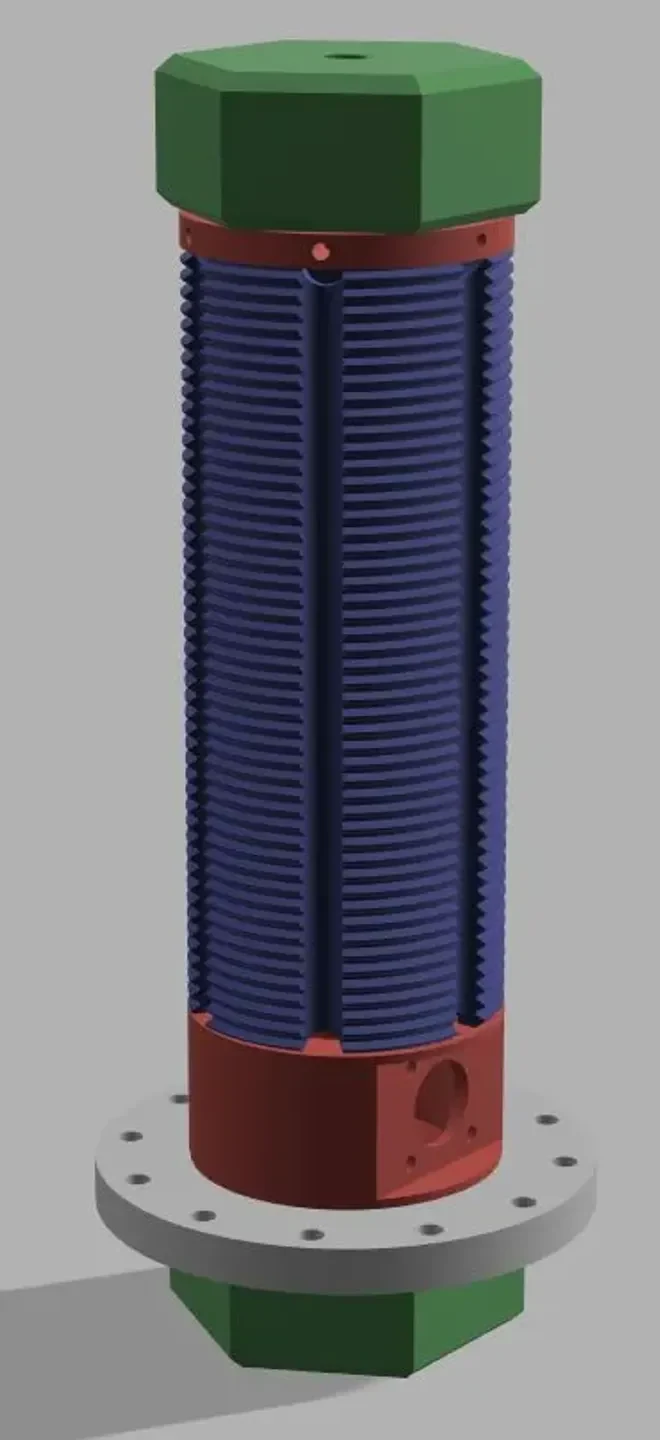

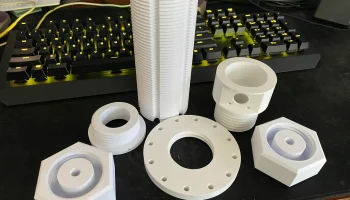

Это склеенная конструкция трех основных частей катушки (bottom_coil, main_coil и top_coil).

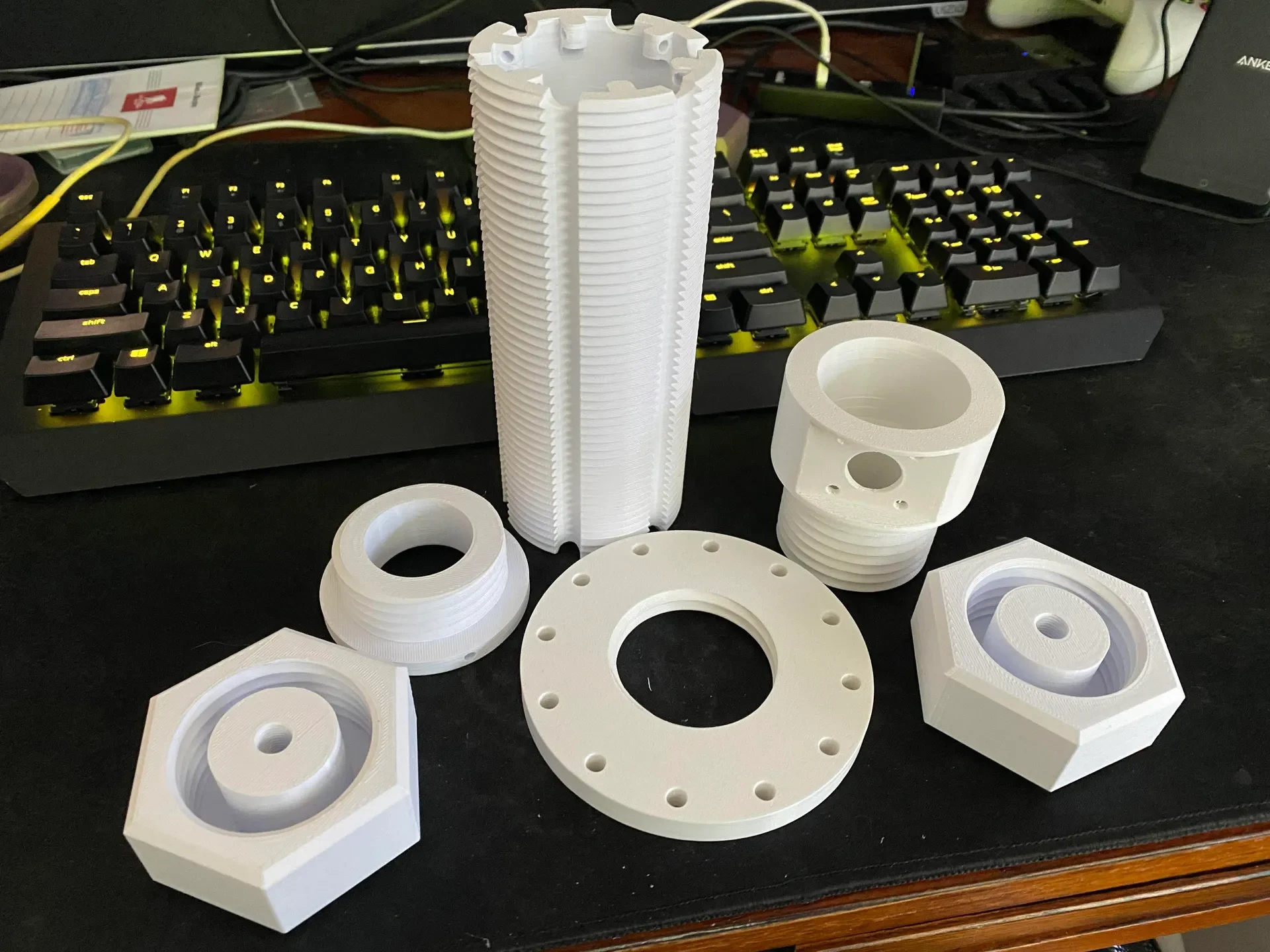

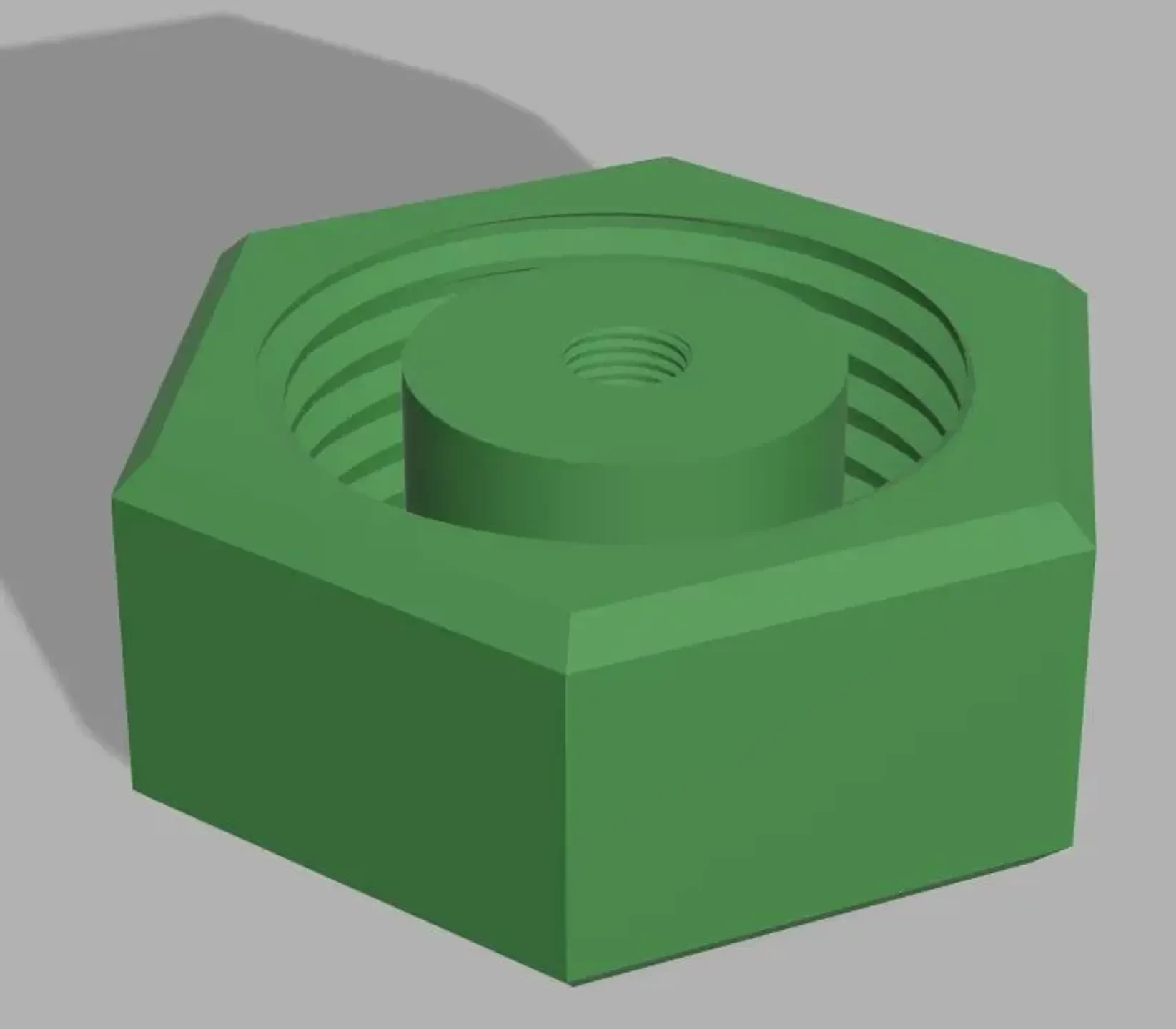

Колпачки катушек и радиальное кольцо можно завинчивать и снимать с помощью напечатанной резьбы. чтобы при необходимости можно было собрать/разобрать.

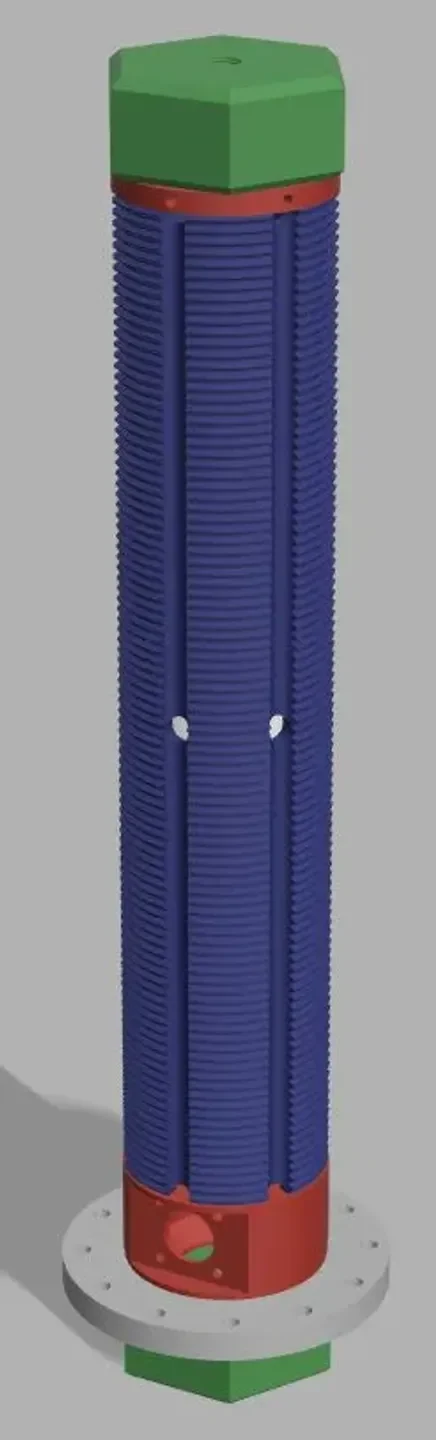

Катушку можно расширить, напечатав две main_coils и Extension_sleeve.

Требуется переборочный/поверхностный разъем SO-239, провода, гайки, болты, шайбы, зажимы типа «крокодил», припой и т. д. Как только он будет протестирован, я обновлю спецификацию.

Резьба для двух колпачков имеет размер 3/8x24, поэтому вы можете привинтить к верху выбранный вами штифт и подсоединить его к катушке так, как считаете нужным.

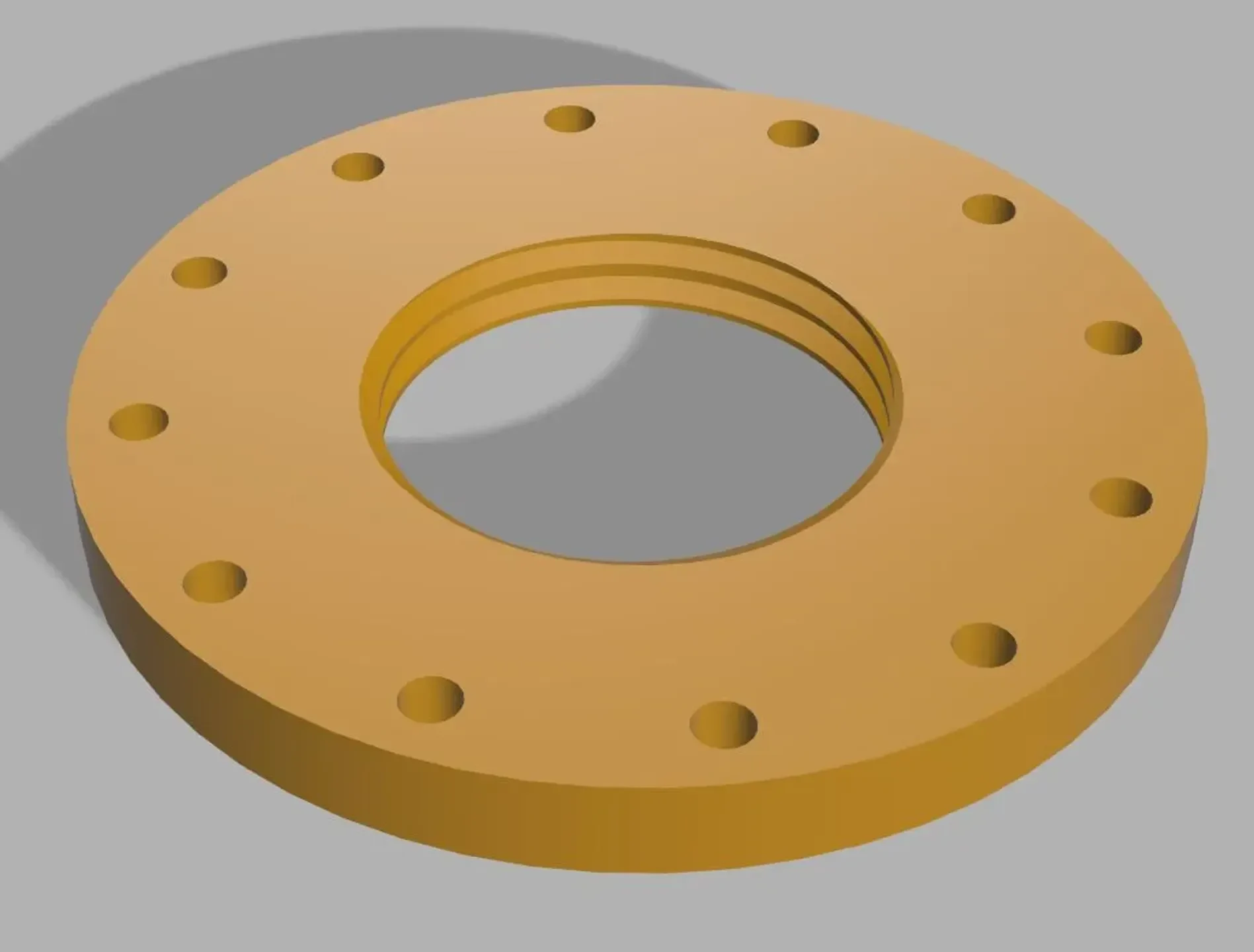

Радиальное кольцо вмещает до 12 радиалов.

В Bottom_coil_cap-No-Threads удалена ��езьба 3/8x24. Может использоваться как основа в сочетании с spike_half. Распечатайте две половинки шипа и приклейте их на колпачок без резьбы. Так что можно посадить катушку прямо в землю.

В настоящее время я нахожусь на этапе тестирования и еще не тестировал устройство в полевых условиях. Делайте это на свой страх и риск.

Дизайн заме��ки был дополнен британскими единицами измерения, внесите соответствующие изменения.

Обновление от 27 января 2022 г.:

Заменен top_coil на тот, у которого есть резьба, соответствующая top_coil_cap.
Добавлен второй Bottom_coil_cap-No_Threads, в котором удалена резьба 3/8x24.
Добавлен Spike_Half.

Обновление от 9 марта 2022 г.:

Добавлен дополнительный top_coil_bolted, который был и��менен для использования болтов M5 вместо приклеивания к main_coil.
Добавлен дополнительный main_coil_bolted, который был изменен для использования болтов M5 вместо приклеивания к main_coil. Примечание. Main_coil_bolted нельзя использовать в варианте с двойным стеком с Extension_sleeve.

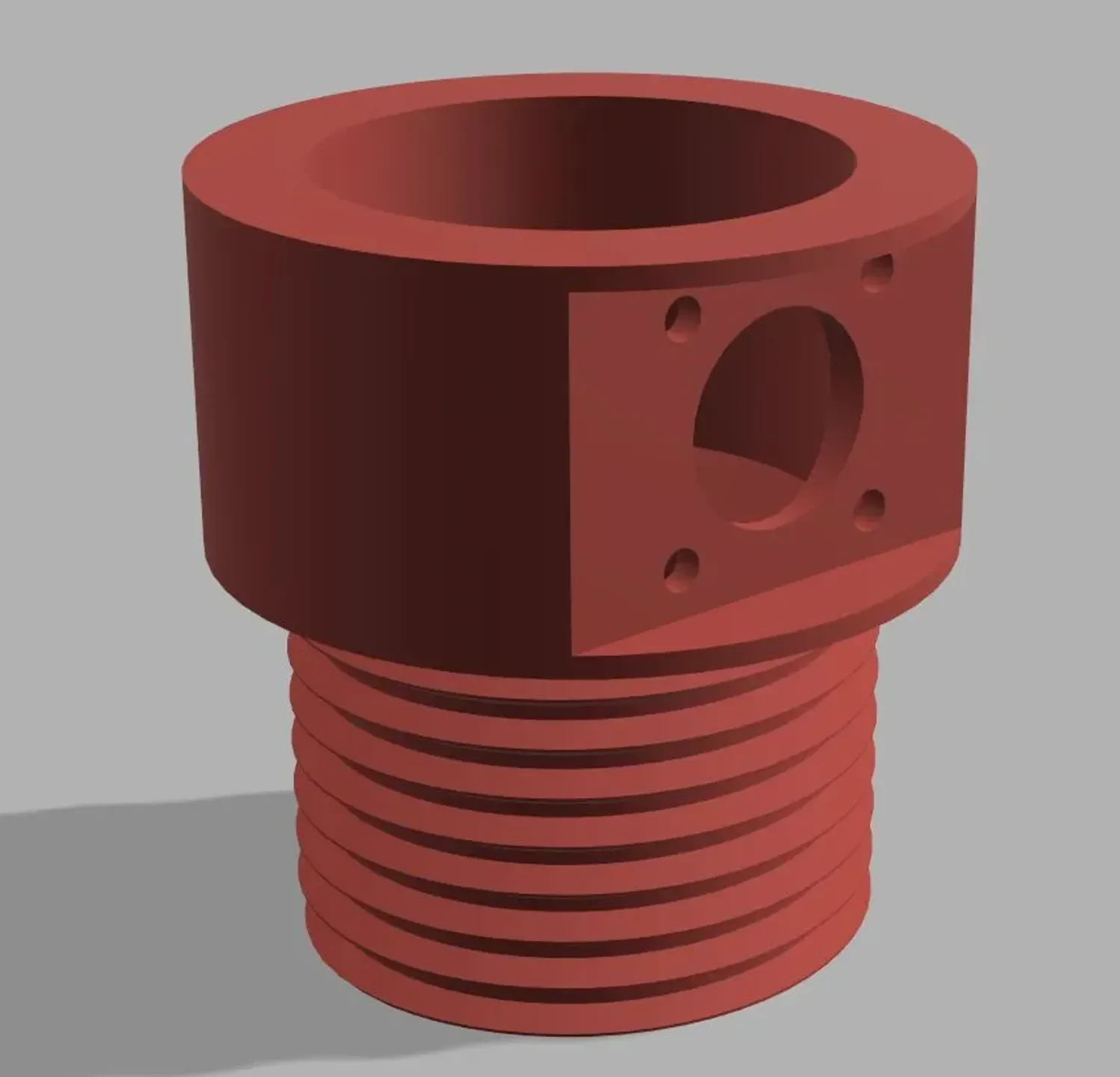

Добавлена ​​нижняя часть_coil_flush с удаленными четырьмя отверстиями для разъема SO-239, чтобы вы могли просверлить свои собственные в соответствии с вашим конкретным оборудованием. Опыт пользователей показал, что существуют некоторые различия в расстоянии между отверстиями.
