Удлинняющая антенная катушка для 7МГц антенны - штыря длиной

Примечание. Эти инструкции по сборке являются предварительными — я постараюсь обновить их более подробно, когда у меня будет время, но мне хотелось опубликовать их.

ПРЕДЫСТОРИЯ:

В последнее время стали легко доступны и очень популярны 5-метровые телескопические штыревые антенны. Я хотел, чтобы моя нагрузочная катушка также работала с ней на 40 м. Итак, я разработал один.

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ:

Некоторые ссылки являются партнерскими ссылками Amazon, что дает мне небольшой откат, когда вы делаете заказ через них, но вам ничего больше не стоит.

Обязательные позиции Кол-во Источник
3D-печатная катушка 17T. 1. Распечатайте ее, используя прилагаемый файл STL.
3D-печать. Верхняя часть загрузки 1. Распечатайте его, используя прилагаемый файл STL.
База нагрузки, напечатанная на 3D-принтере 1. Выберите версию с болтом M10, если вы планируете использовать стандартную базу и коаксиальный разъем, или распечатайте версию BNC.

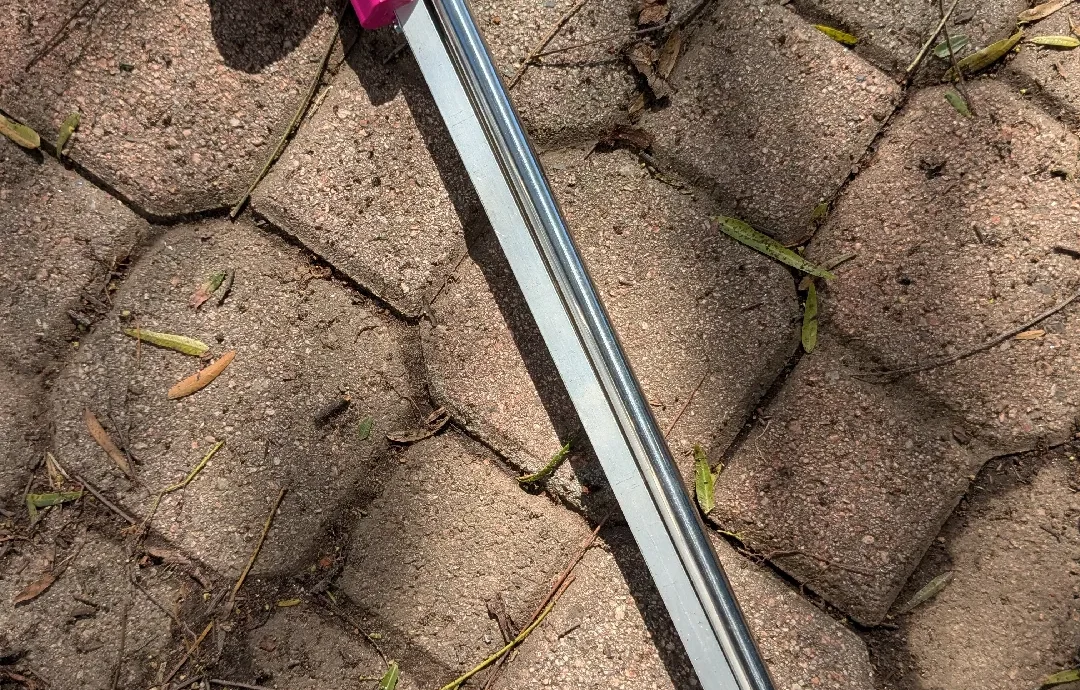

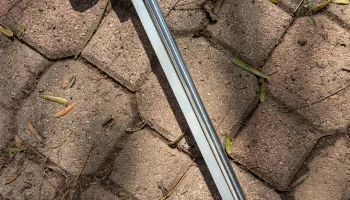

Телескопический кнут 1 https://amzn.to/47F9WbQ
Винты с потайной головкой M3 8 https://amzn.to/3RSrGak
Фланцевая гайка M10 1 https://amzn.to/4innQB4
Проволока 18 га, 25 футов Подойдет практически любая проволока диаметром 24-16 га.
Используйте то, что у вас есть. Или используйте это: https://amzn.to/3RjSqQT
Разъем для монтажа на корпусе BNC 1. Если вы используете базу BNC. https://amzn.to/3RjSqQT
Болт M10 x 25 мм ~70 г. Если вы используете основание M10. https://amzn.to/4j6tOaw
Разъем типа «банан» 3,5 мм 4 Дополнительно — 3 для основания BNC и 1 для сборки с перемычкой.
https://amzn.to/4jxNx2L
Изолированный гибкий провод 4 дюйма. Опционально — для обходной перемычки.
Ремешок на липучке 2 Опционально — для крепления основания BNC к заземляющему штырю.
https://amzn.to/4lyVkz1
Другие вещи
Припой 6 дюймов https://amzn.to/3PQr5Fa Кестер — хороший материал. Мне больше всего нравится смесь 63/37. Да, она стоит дороже, но оно того стоит.
Паяльник 1 https://www.digikey.com/en/products/detail/american-hakko-products-inc/FX888DX-010BY/24390014 Я предпочитаю Hakko. Качественно, просто и надежно.
ИНСТРУМЕНТЫ:
3D-принтер, способный печатать PETG
Паяльник https://www.digikey.com/en/products/detail/american-hakko-products-inc/FX888DX-010BY/24390014 Я предпочитаю Hakko. Качественно, просто и надежно.
Кусачки для проволоки.
СБОРКА:
1.) Распечатайте все вещи.
2.) Соберите и закрепите верхнюю часть.

Припаяйте короткий кусок гибкого провода размером примерно 1 дюйм к гнездовому разъему типа «банан» диаметром 3,5 мм. Вставьте провод в отверстие перемычки снаружи внутрь и нагрейте штекер типа «банан» на место. Убедитесь, что провод соприкасается с гайкой фланца, когда верхняя часть прикручена к форме катушки, зажав провод между гайкой и катушкой для обеспечения хорошего электрического контакта.

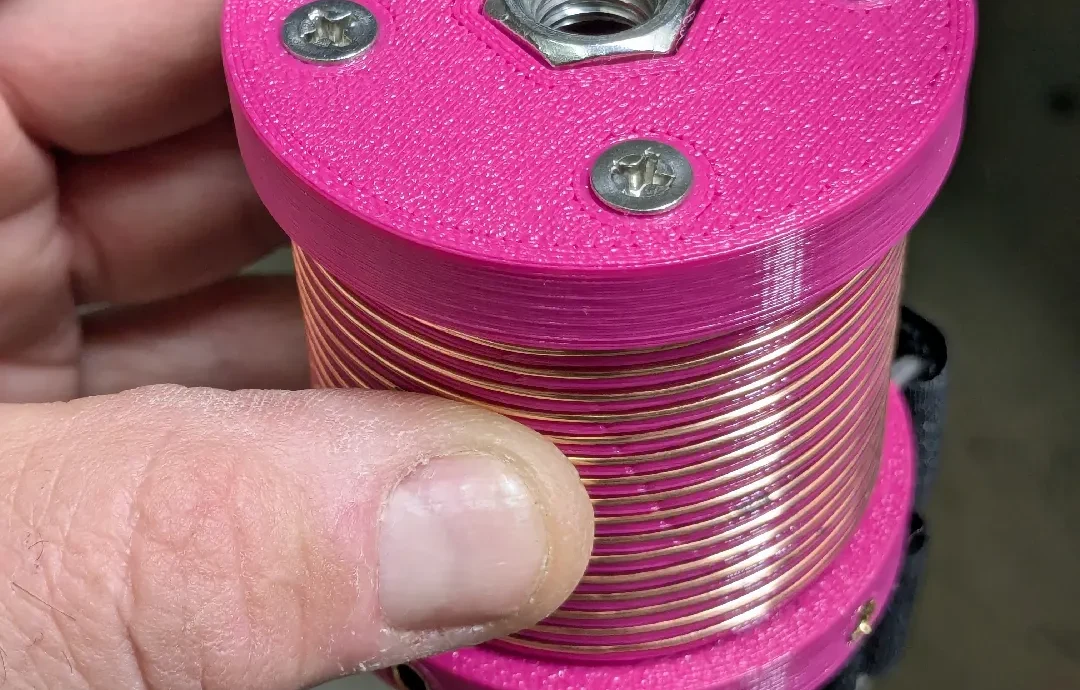

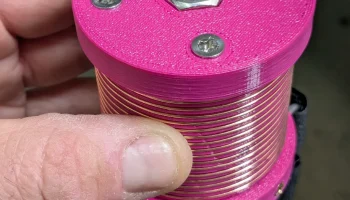

Поместите фланцевую гайку M10 в верхнюю отпечаток. Закрепите верхнюю часть на нагрузочной катушке с помощью винтов M3, зажимая конец сплошного провода, который будет использоваться для намотки катушки, чтобы создать прочное электрическое и механическое соединение.

2.) Соберите основу.

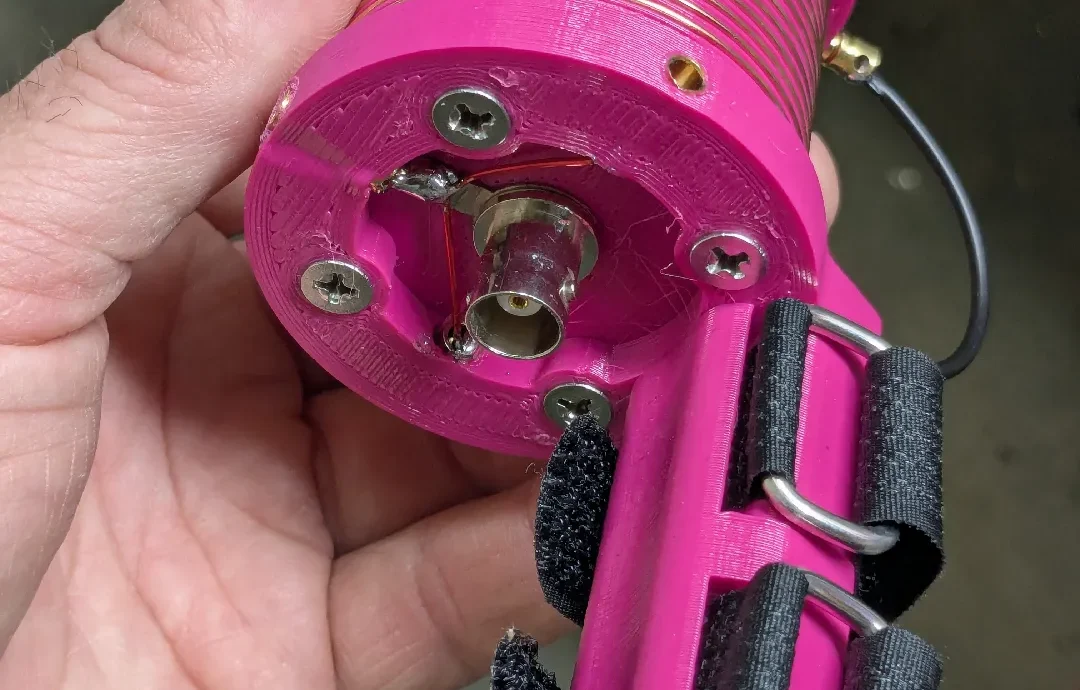

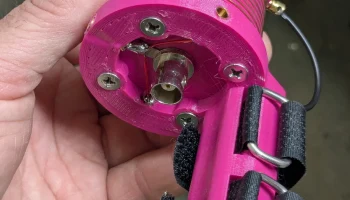

Если вы используете базу BNC, вставьте вилки типа «банан» в отверстия для клемм заземления и установите разъем BNC. Припаяйте перемычки от наконечника заземления BNC к штекерам типа «банан» диаметром 3,5 мм, которые вы предварительно установили на место при помощи нагрева.

Если вы используете основание M10, вкрутите винт M10 в основание так, чтобы конец с резьбой выступал за сторону основания с потайными отверстиями M3.

3.) Намотайте нагрузочную катушку.

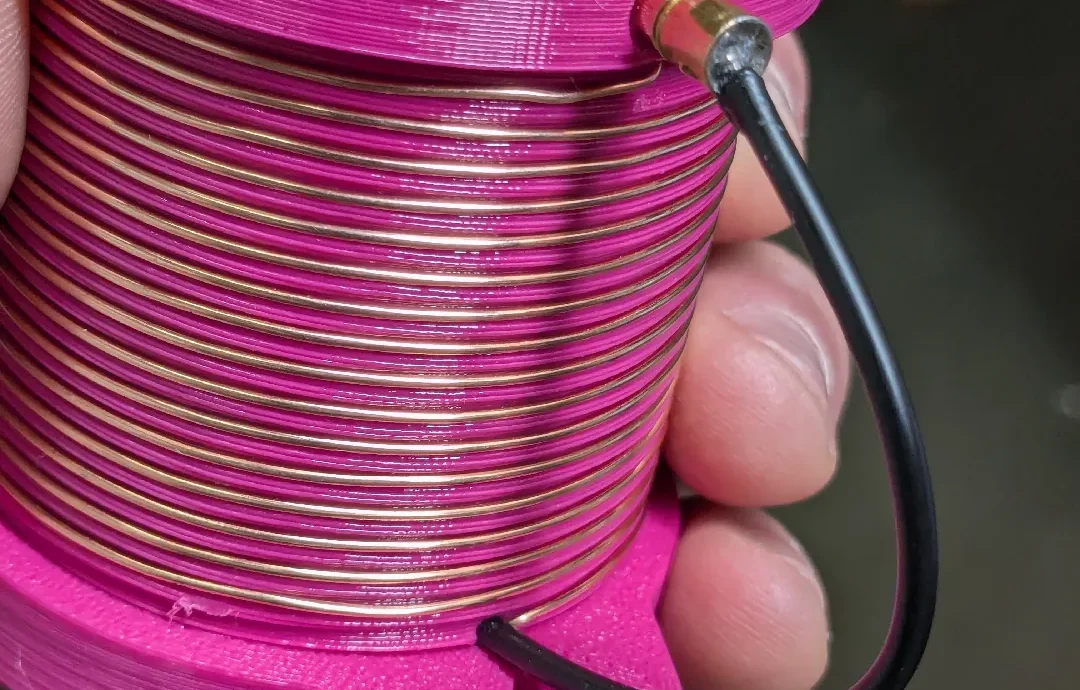

Намотайте провод на загрузочную катушку. Кажется, что 16 ходов подходят для большинства сборок. Вы всегда можете удалить витки, если их слишком много, но если вы обрежете провод слишком коротко, вам придется его перематывать. Согните провод так, чтобы он оставался на месте на катушке, но учтите, что вам, возможно, придется удерживать его на месте до полного закрепления.

4.) Закрепите основание.

Если вы используете базу BNC, припаяйте конец провода катушки и конец 6-дюймовой изолированной гибкой перемычки к центральному контакту BNC.

Если вы используете основание M10, зажмите конец провода катушки и перемычку под головкой болта M10, чтобы обеспечить прочный механический и электрический контакт.

Закрепите основание на катушке винтами М3.

5.) Подготовьте джемпер.

Припаяйте штекер типа «банан» диаметром 3,5 мм к концу перемычки. Чтобы обойти нагрузочную катушку, просто подключите перемычку к гнездовому разъему типа «банан» диаметром 3,5 мм.

Настройте систему и работайте!

Развлекайтесь, и пожалуйста
