Антенна Moxon 10 м (28 МГц)

ПРЕДЫСТОРИЯ:

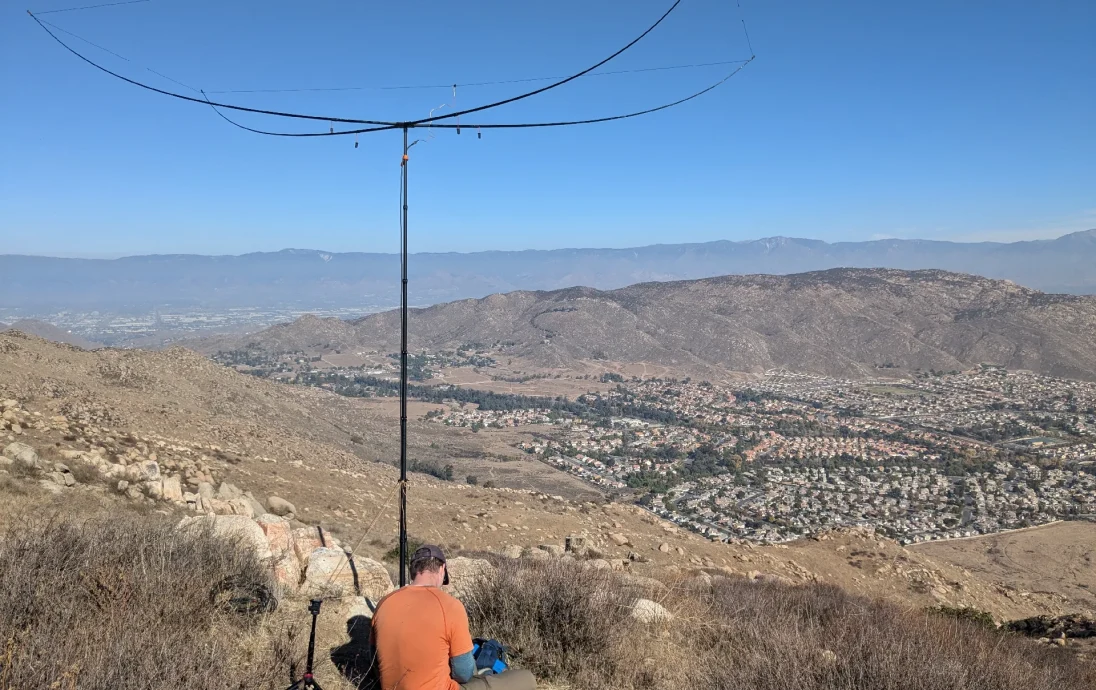

Небольшое усиление может иметь большое значение для КВ-радиоантенны, и одной из самых простых и наименьших антенн с усилением является Moxon Beam. Теперь вы можете легко собрать себе портативный тренажер для диапазона 10 м, используя напечатанные на 3D-принтере детали и шесты с Aliexpress.

Полученная антенна весит всего 3 фунта, включая мачту, и упаковывается в небольшой комплект размером 22 x 4 дюйма — достаточно маленький, чтобы его можно было даже положить в ручную сумку во время полета.

Итак, распечатайте детали и следуйте приведенным ниже инструкциям, чтобы собрать и настроить свой новый 10-метровый Moxon.

Хотите увидеть это в действии? Проверьте это:

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ:

Некоторые ссылки являются партнерскими ссылками Amazon, что дает мне небольшой откат, когда вы делаете заказ через них, но вам ничего больше не стоит.

Обязательные позиции Кол-во Источник
Центр 3D-печати 1. Распечатайте его, используя прилагаемый файл STL.
Советы по 3D-печати столба. 4. Распечатайте его, используя прилагаемый файл STL.
Мужское кольцо 1, напечатанное на 3D-принтере. Распечатайте его, используя прилагаемый файл STL.
Мачта 3 м 1 https://www.aliexpress.us/item/3256806234015686.html
Разбрасыватели 2,7 м
(Выберите шест длиной 2,7 м) 4 https://www.aliexpress.us/item/3256806524463943.html
Антенный провод 26 га, 25 футов www.amateurradiosupplies.com
Нейлоновый шнур длиной 3 фута https://amzn.to/3EechOk
PETG-нить ~70 г https://amzn.to/42tgFCP
РГ-316 15 футов https://amzn.to/40De7Qm
FT82-43 Тороид 1 https://amzn.to/4atXeMt
Вилки типа «банан» 2 мм, 2 пары https://www.aliexpress.us/item/2255800253540959.html
Болт M8 x 40 мм 1 https://amzn.to/3CprknC
Эпоксидная смола 1 https://amzn.to/4hyoMTf
Другие вещи
Термоусадочная трубка 2 дюйма https://amzn.to/4hsK1Wo
3/32 дюйма для соединений проводов, диаметр 1 дюйм для защиты тороида
Припой 6 дюймов https://amzn.to/3PQr5Fa Кестер — хорошая штука. Мне больше всего нравится смесь 63/37. Да, это стоит дороже, но оно того стоит.
Паяльник 1 https://www.digikey.com/en/products/detail/american-hakko-products-inc/FX888DX-010BY/24390014 Я предпочитаю Hakko. Качественно, просто и надежно.
ИНСТРУМЕНТЫ:
3D-принтер, способный печатать PETG
Паяльник https://www.digikey.com/en/products/detail/american-hakko-products-inc/FX888DX-010BY/24390014 Я предпочитаю Hakko. Качественно, просто и надежно.
Тепловая пушка.
Бритвенное лезвие.
Кусачки для проволоки.
СБОРКА:
1.) Распечатайте все вещи.

Я включил GCode, который использую на Prusa i3 Mk II, если вы хотите просто загрузить и нажать «Печать».

Наконечники шестов должны быть напечатаны с опорами между двумя «крючками», образующими петлю. Используйте лезвие бритвы или пинцет, чтобы аккуратно срезать их.

2.) Подготовьте разбрасыватели.

Отвинтите нижнюю крышку и выбросьте две самые тонкие секции. В итоге у вас должно получиться 7 секций и удлиненный шест длиной чуть менее 7 футов.

Нанесите эпоксидную смолу на концы опор.

Чтобы не потерять колпачки для полюсов, я сверлю в колпачках небольшое отверстие, привязываю к ним кусок шнура и закрепляю их на столбе с помощью термоусадки, чтобы они были постоянно привязаны.

3.) Подготовьте мачту.

Наденьте растяжку на мачту. Прикрепите ступицу к мачте болтом 8 мм.

ВНИМАНИЕ: Резьбовые части мачты может быть трудно ослабить, если вы затянет�� их слишком сильно. Будьте осторожны с темами разделов.

Не прикрепляйте провод к заземляющему (центральному) наконечнику.

4.) Подготовьте линию подачи.

Отрежьте разъем BNC на одном конце коаксиального кабеля.

Оберните около 6 витков RG316 через тороид. Используйте термоусадочную пленку, ленту или стяжку, чтобы закрепить коаксиальный кабель на тороиде.

Припаяйте штекер типа «банан» к центральному проводнику и экрану коаксиального кабеля. Во избежание поломки закрепите штекеры типа «банан» скотчем или термоусадкой.

(Показано с RG-174 вместо RG-316)

5.) Подготовьте излучающий провод.

Размеры ниже показывают окончательные размеры моего радиатора. Подумайте о том, чтобы начать с проводов, обрезанных немного длиннее. Проще удалить провод, чем добавить провод.

Отрежьте два куска провода длиной чуть более 94 дюймов каждый. Припаяйте штекер типа «банан» к одному концу каждого провода.

Отмерьте 72 дюйма от вилки типа «банан» и отметьте место, где вы прикрепите небольшую петлю шнура для угла антенны, а точку прикрепите к распорке.

В углу привяжите шнур, чтобы получилась
