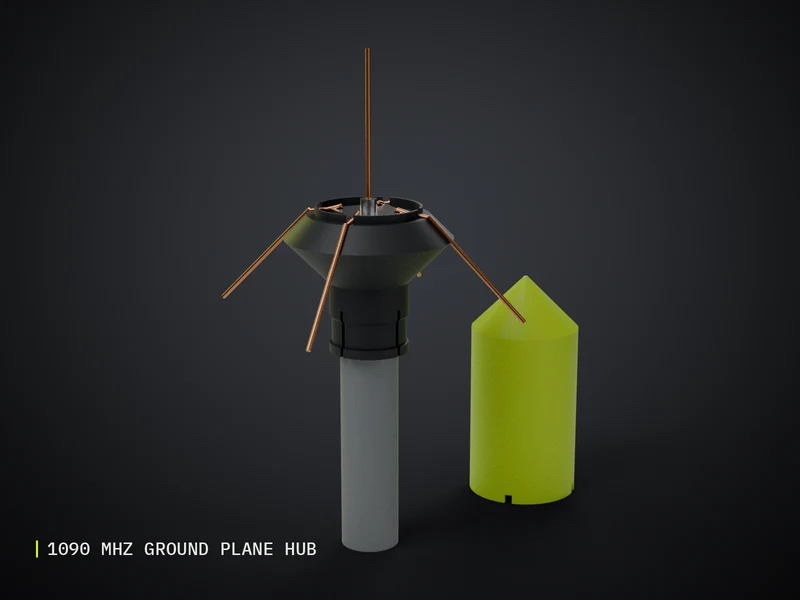

Концентратор для создания классической четвертьволновой антенны с заземлением для ADSB 1090 МГц из квадратного фланцевого гнезда SO239 или шасси N и жесткого медного провода.

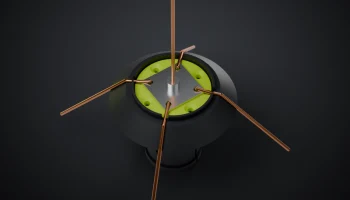

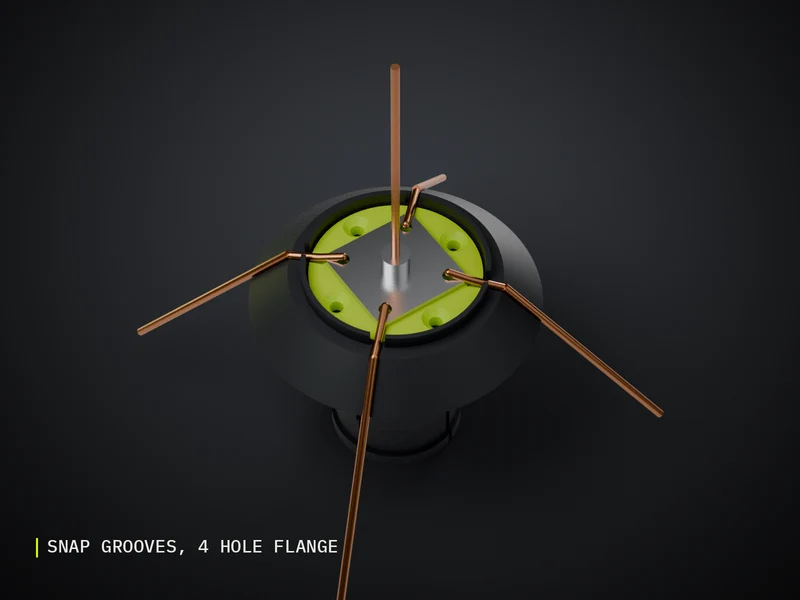

Розетка крепится болтами к небольшой верхней пластине с помощь�� винтов М3 и гаек. Вы вкручиваете коаксиальную вилку в розетку на открытом воздухе, затем вставляете пластину в концентратор так, чтобы вилка входила в отверстие, чтобы не приходилось возиться с вилкой внутри трубки. Четыре радиала выходят из отверстий фланца и входят в канавки на заплечике под углом 45 градусов, поэтому все они располагаются под одним и тем же углом и остаются там. Хомут с прорезями подходит для мачты диаметром 25 мм, а хомут надежно затягивает его. Обтекатель опускается над вертикальным элементом и располагается на кольце с выемками в местах прохождения радиалов.

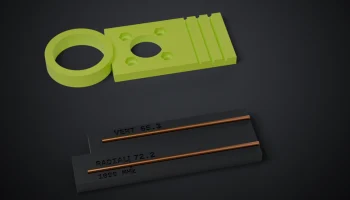

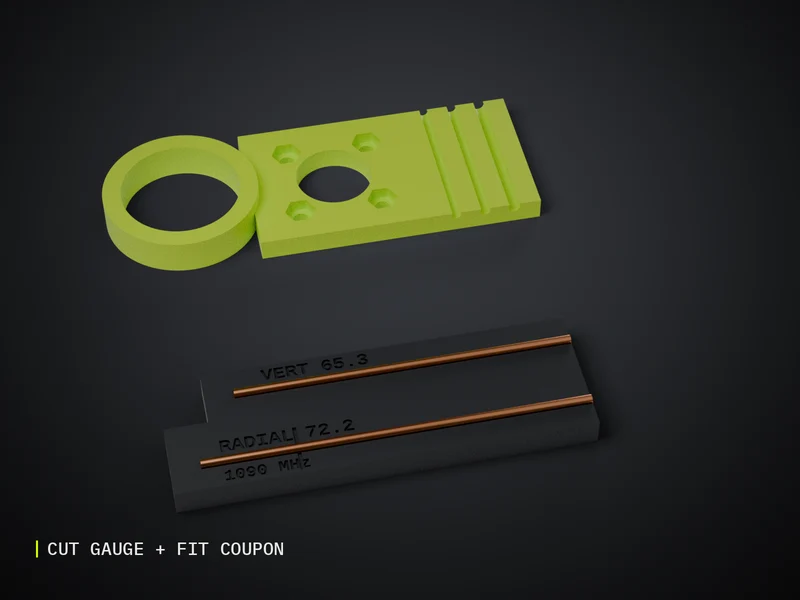

У ZIP также есть калибр для обрезки. Уложите провод в канал до упора и отрежьте его заподлицо с концом. Это дает вам вертикальную и радиальную длину, с небольшими дополнительными затратами на чашку припоя и петлю для винта. При час��оте 1090 МГц это 65,3 мм по вертикали и 72,2 мм по радиалам, что является обычными исходными цифрами и близкими к тем, которые используют другие производители. Они не настроены на анализаторе.
Сначала распечатайте подходящий купон. Он проверяет вашу мачту, расстояние между отверстиями во фланце, карманы для гаек и три размера канавок за несколько минут. Это стоит сделать, потому что в некоторых гнездах N используется большее расстояние между о��верстиями, чем обычные 18,2 мм.
Исходный код OpenSCAD включен. Частота, размер провода, расстояние между отверстиями, размер мачты и радиальный угол — все это настройки. Каждая деталь печатается без подставок. Используйте PETG или ASA на открытом воздухе, так как PLA не выдерживает солнечных лучей.
Если вы распечатаете его, я буду рад его увидеть. Опубликуйте мейк с фото, хороший или плохой, и это поможет мне улучшить следующую версию.
Готов изменить дизайн по запросу.
