Дрон детектор, детектор mesh сетей, meshtastic, meshcore

📁 Дрон детектор, детектор mesh сетей, meshtastic, meshcore
📐 STL
🪵 PETG, PLA
❤️ Ставь лайк, если понравилось!

Описание

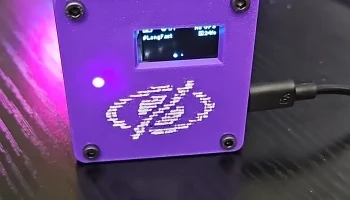

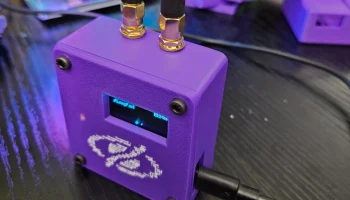

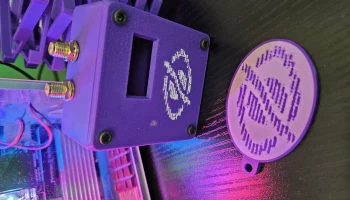

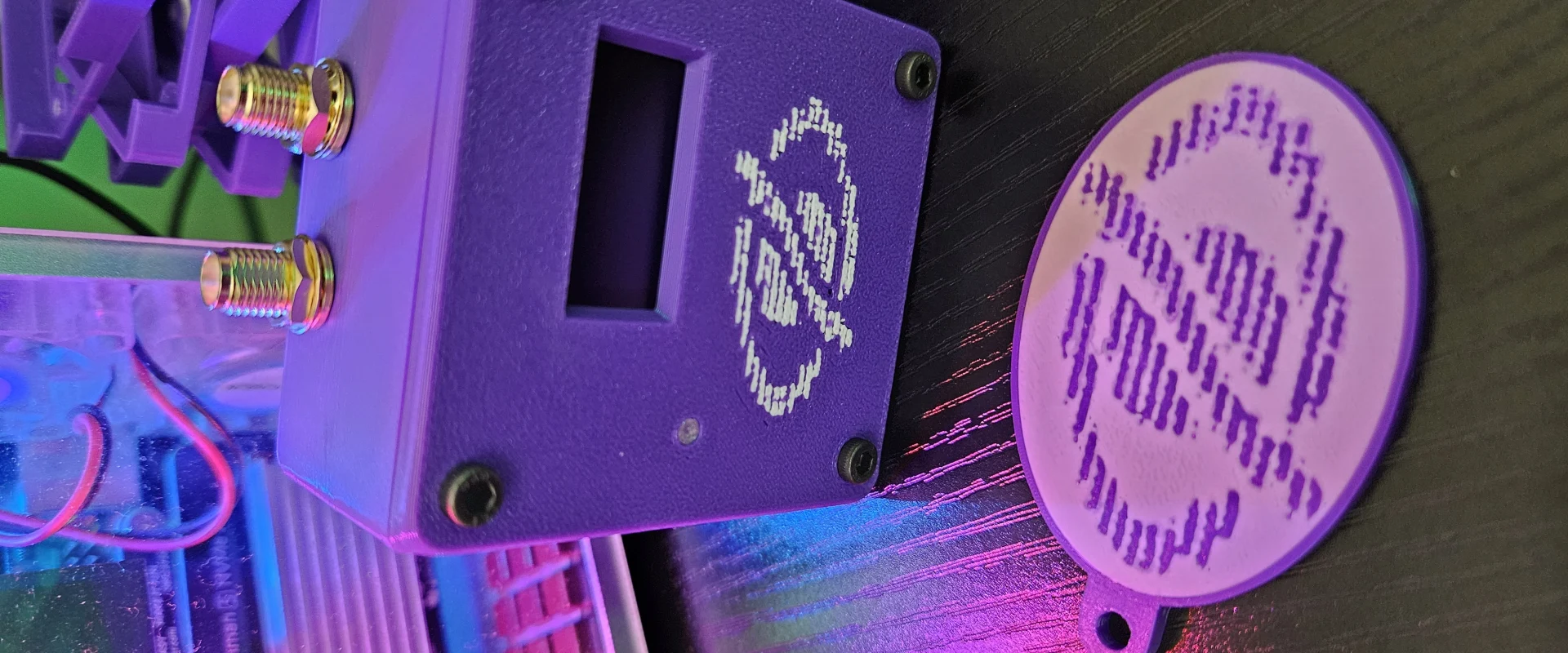

Это корпус для устройства Mesh-detect, созданного Colonel Panic. Корпус позволяет установить 2 внешних антенны с разьемами SMA и использовать батарею, защищая при этом Mesh-detect и сохраняя доступ к USB-портам, светодиодам и экрану.

Mesh-detect: https://github.com/colonelpanichacks/mesh-detect

Напечатано из фиолетового и белого PLA, а также полупрозрачного PETG для светодиодного индикатора на Bambu A1 с использованием сопла 0,4 мм.

Этапы сборки:
1. Вставьте 4 шестигранные гайки M3 в заднюю часть чехла в отведенные для них места.
2. Прикрепите внешнюю антенну к задней части корпуса. На данный момент выведите кабели из USB-портов.
3. Если вы используете батарею, то она будет установлена следующей, вам нужно будет прикрепить ее к задней части платы и поместить батарею в корпус.

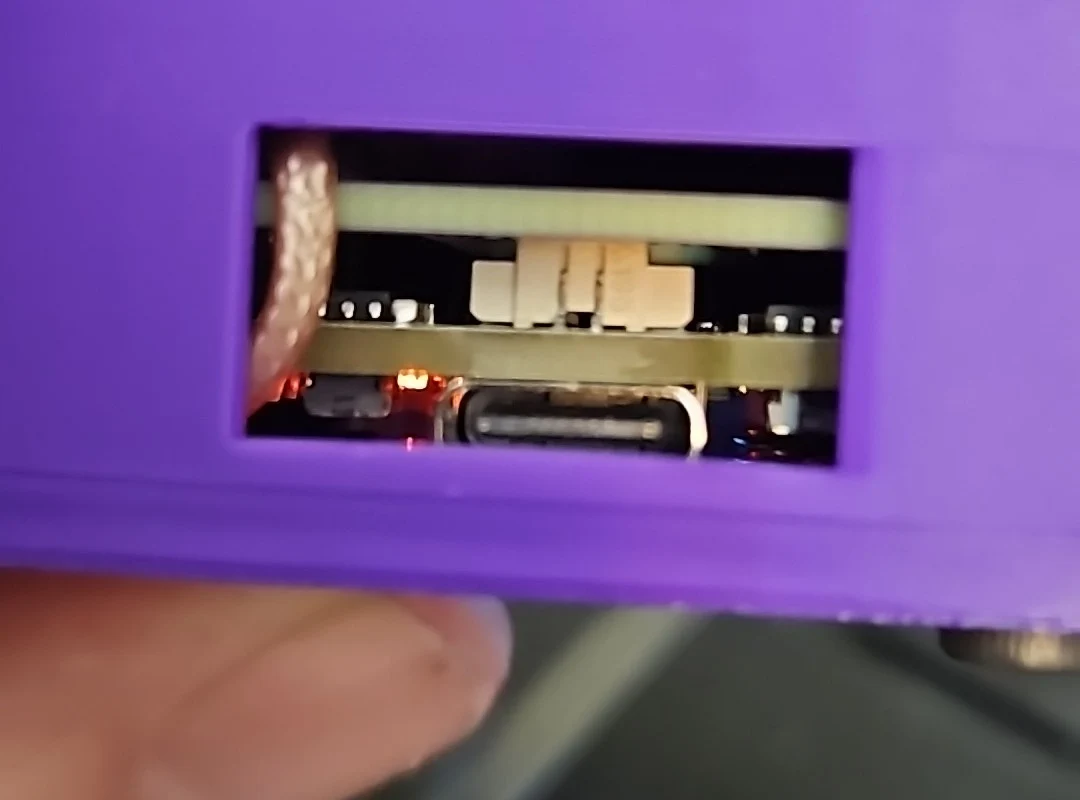

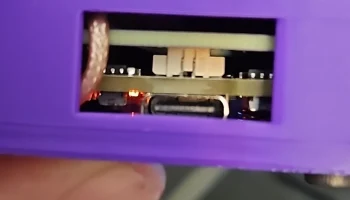

4. Поместите плату в корпус, сначала вставив USB-порт Seeed,  учитывая расположение антенных кабелей. Установите плату.
5. Пропустите антенные провода обратно через плату (см. последнее изображение), а затем подключите антенну к каждой плате.

6. Вставьте болты m3 через лицевую часть, вверните их чуть больше чем наполовину, затем совместите болты с монтажными отверстиями сетчатой платы и закрутите до закрытия корпуса, стараясь не перетянуть!
