Пылезащитные колпачки SMA (гнездовой и мужской) с тест-п...

Нажимные пылезащитные колпачки для разъемов SMA на ключах SDR, LNA, фильтрах и фидерах ADS-B.

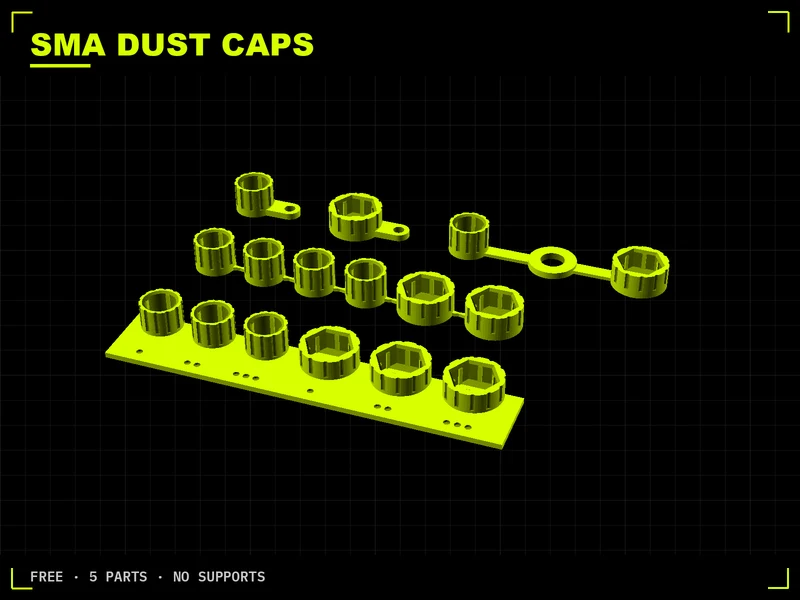

Что в нем:

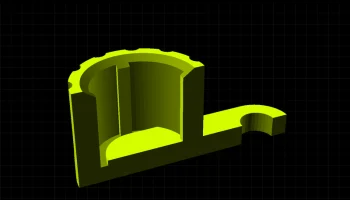

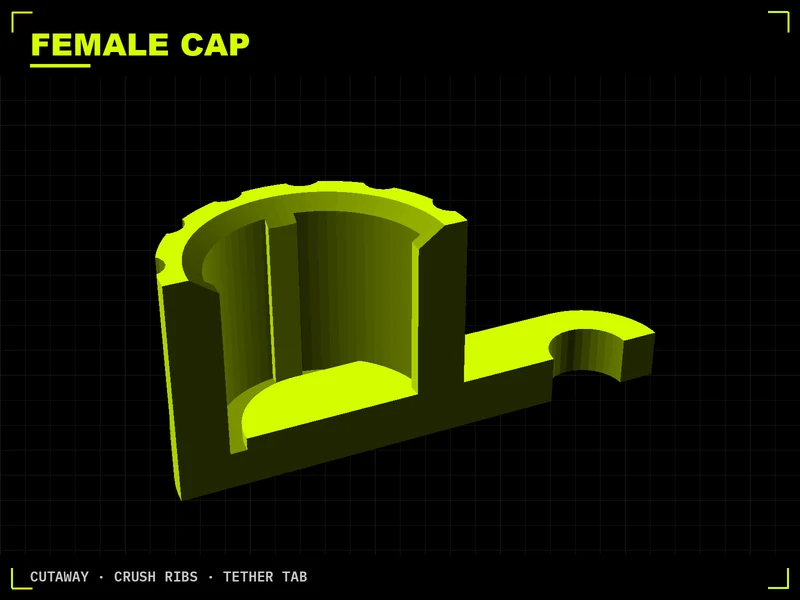

— Крышка домкрата с внутренней резьбой (закрывает корпус с резьбой 1/4"-36) с петлей для ремня.

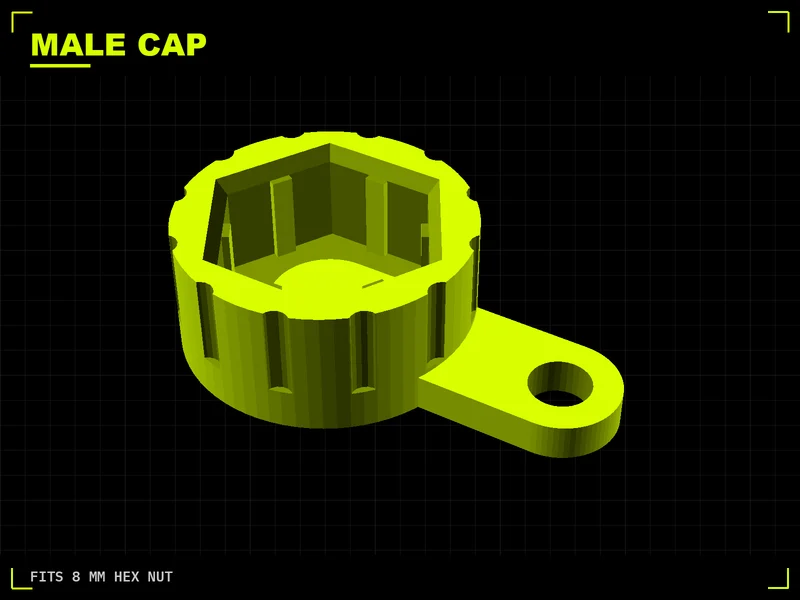

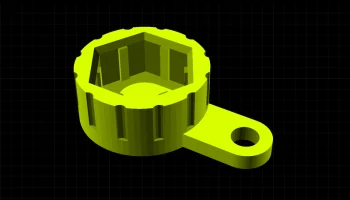

— Колпачок штепсельной вилки (подходит к шестигранной гайке 8 мм) с язычком для ремня.

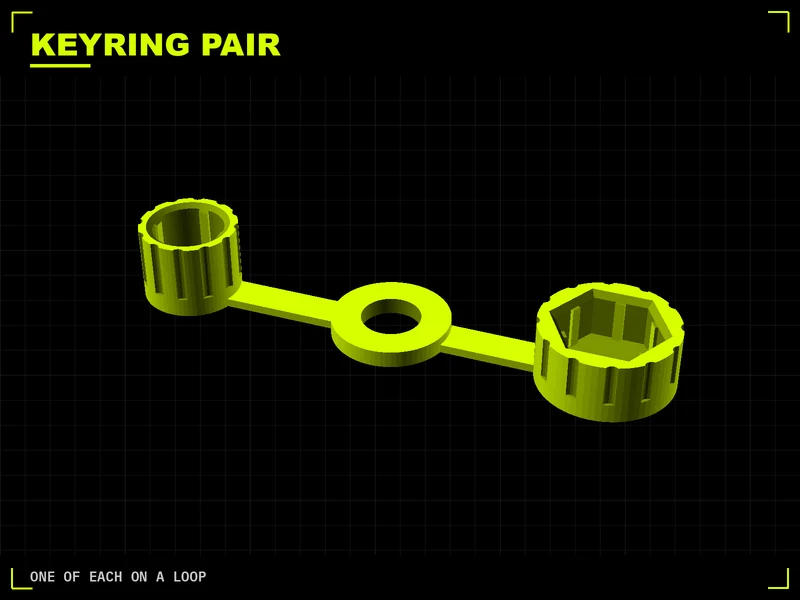

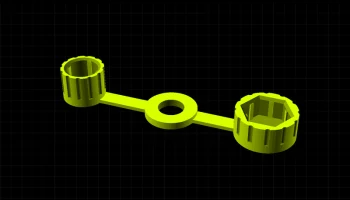

— Пара брелоков: по одному каждому на гибком ремешке.

— Литниковая планка: 4 заглушки «мама» + 2 «папа», отломите их.

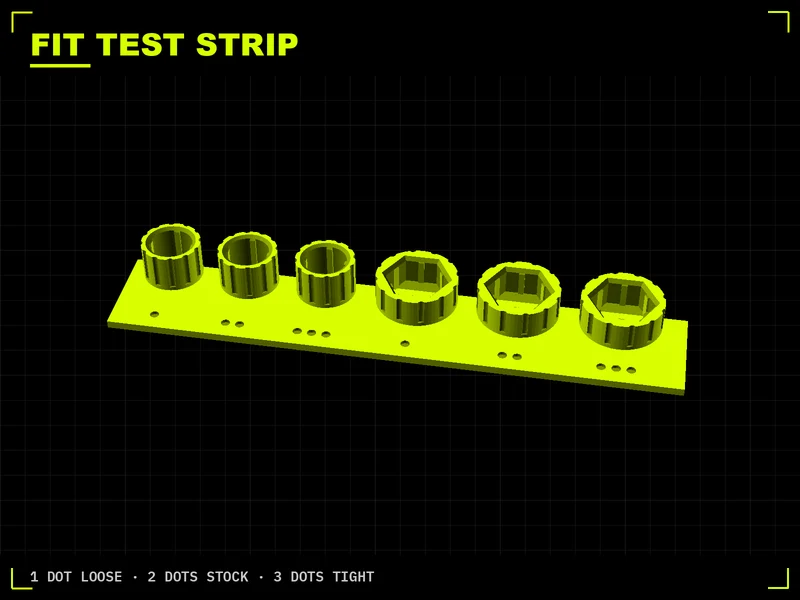

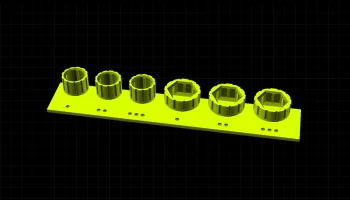

— Подходит для тест-полосок: 3 гнезда + 3 штекера, от свободного до плотного.

Колпачки захватываются тонкими ребрами, а не резьбой, поэтому надвигаются и снимаются вручную. Принтеры различаются, поэтому сначала распечатайте тест-полоску. Точки на полоске обозначают размер: 1 свободный, 2 стандартный, 3 плотный. Если стандартный размер неправильный, измените jack_interference или nut_interference в .scad и экспортируйте снова.

Настройки печати:

— Слои 0,2 мм, сопло 0,4 мм, 3 стенки.

— Никаких опор. Распечатайте в экспортированном виде, закрытым концом вниз.

— PETG — лучший универсал. ТПУ 95А хорош для пары брелоков и уличного снаряжения (начните на один размер свободнее). PLA подходит для кепок, используемых в помещении, но ремешок для ключей из PLA треснет.

— Мелкие детали: распечатайте несколько сразу или установите минимальное время слоя, чтобы они не расплавились.

Я разработал это в OpenSCAD с помощью искусственного интеллекта и еще не тестировал его, поэтому сначала распечатайте тестовую полоску.

Если вы распечатаете его, я буду рад его увидеть. Опубликуйте мейк с фото, хороший или плохой, и это поможет мне улучшить следующую версию.

Если вам нужна настольная подставка и крепление Pi для вашего SDR, у меня есть платный пакет Cults: cults3d.com/en/3d-model/gadget/rtl-sdr-desk-cradle-pi-4-5-mount-pack-ads-b-dump1090-sma-strain-relief
