Направляющие для сверления радиочастотной панели: фланец...

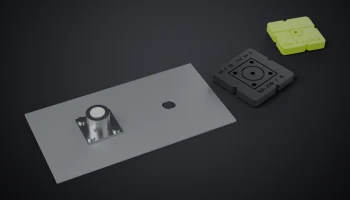

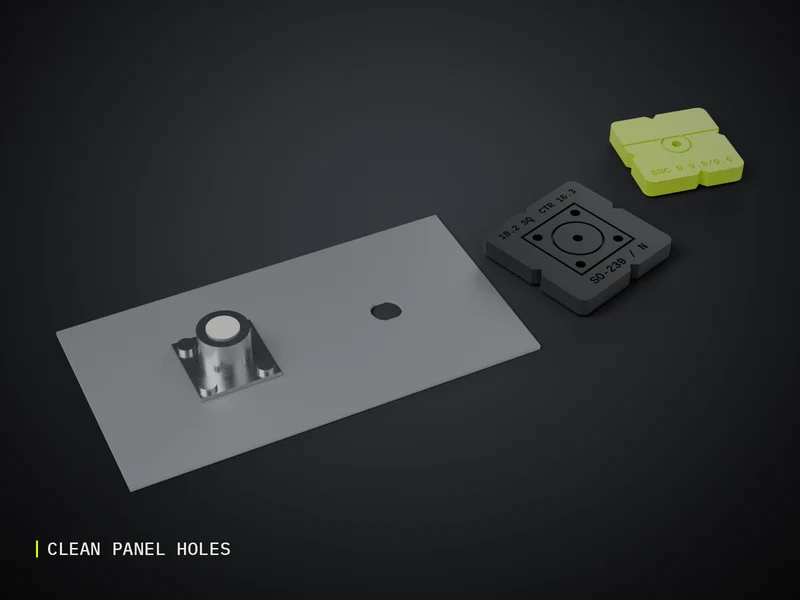

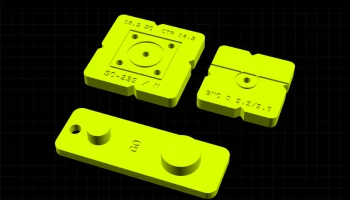

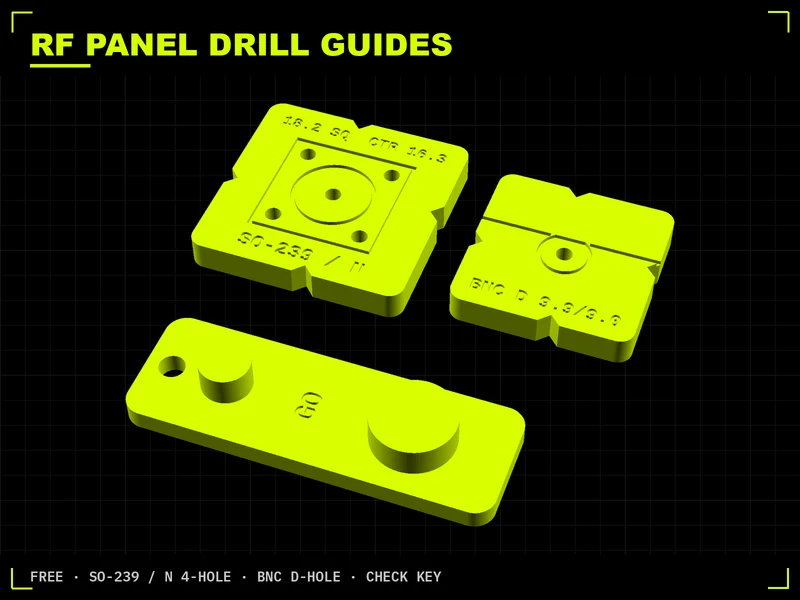

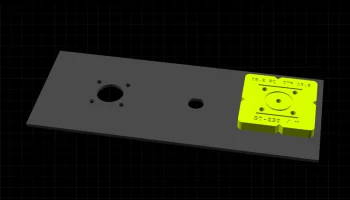

Две направляющие для сверления и контрольный ключ для отверстий в панели, в которых постоянно нуждаются радиопроекты: Схема квадратного фланца с 4 отверстиями, используемая для розеток SO-239 и N, а также D-образное отверстие для перегородки BNC.

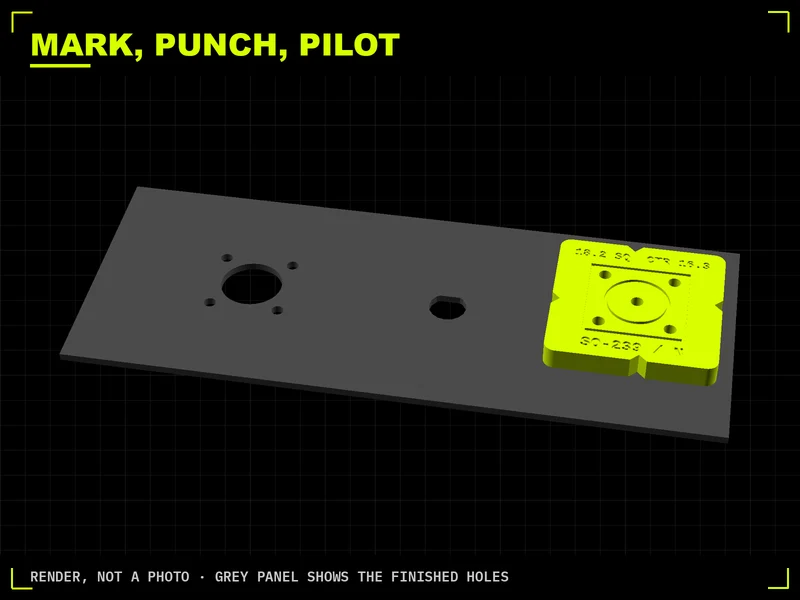

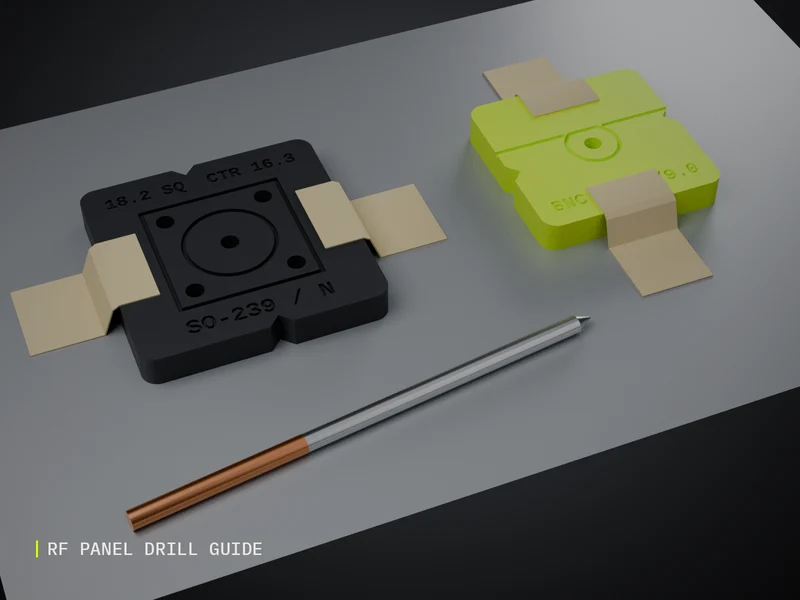

Совместите выемки с перекрестием на панели, приклейте направляющую скотчем и просверлите ее с помощью кернера или пилотного сверла. Для четырех угловых отверстий потребуется сверло диаметром 3,2 мм. Начертанные линии сверху показывают центральное отверстие диаметром 16,3 мм, фланец диаметром 25,4 мм и контур BNC D с выдвинутой плоскостью, чтобы вы могли выровнять его.

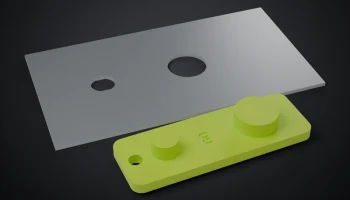

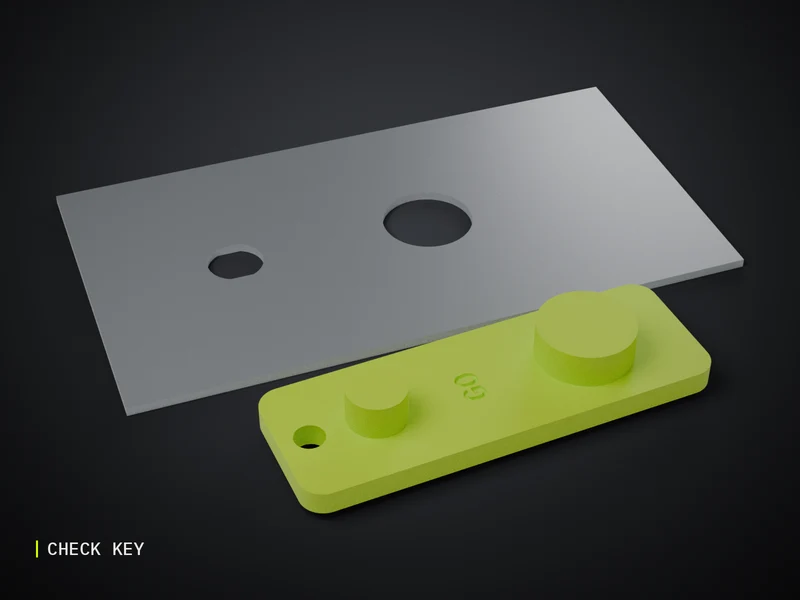

Для отверстия BNC: просверлите 8 мм, затем напилите до линии, оставляя лыску. Когда вилка D на контрольном ключе вставляется, отверстие становится достаточно большим. Круглая заглушка таким же образом проверяет центральное отверстие СО-239/Н.

Положения отверстий взяты из каталожных чертежей Amphenol для панельных розеток SO-239 (83-1R), N (82-97) и BNC (31-221). Они указаны в ZIP-архиве. В гнездах N некоторых других производителей расстояние между отверстиями больше, поэтому сначала прижмите направляющую к своей.

Это приспособление для разметки, а не закаленная втулка для сверла, поэтому ожидайте, что оно прослужит несколько панелей. Печатает ровно за несколько минут без поддержек. Прежде чем сверлить нужную панель, проверьте направляющую на гнезде.

Настройки печати:

Слои 0,2 мм (0,12 мм для более тонких канавок), 5 стенок, заполнение 40%+

Никаких опор. Плоский, текст/бороздки вверх; проверьте ключ с заглушками вверх.

ПЛА или ПЭТГ.

Самая большая часть примерно 70 х 24 мм.

Я разработал это в OpenSCAD с помощью искусственного интеллекта.

Если вы распечатаете его, я буду рад его увидеть. Опубликуйте мейк с фото, хороший или плохой, и это поможет мне улучшить следующую версию.
