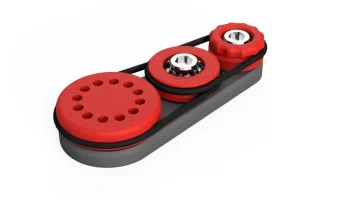

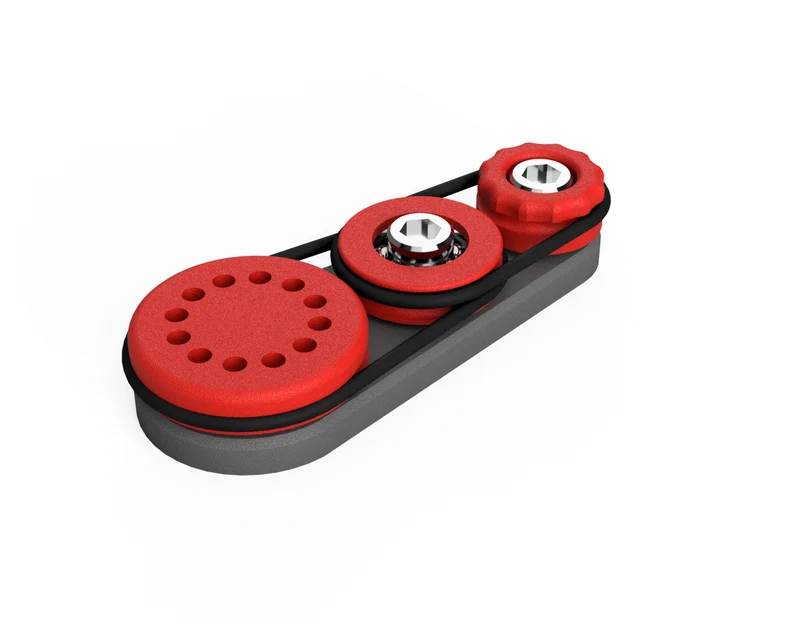

Высокоточная ручка энкодера с передаточным числом пониже...

Обновление: ознакомьтесь с моей улучшенной моделью!

Хотите еще более точного контроля над своим диджейским оборудованием Hercules?
Благодаря этой конструкции вы получите понижение передачи в соотношении 1:2!
Это означает, что на каждые два оборота самой маленькой ручки большая ручка, подключенная к вашему контроллеру, совершает только один оборот, что удваивает вашу точность.

Что вам понадобится

Распечатайте каждый файл один раз (основание, большая ручка, средняя ручка, маленькая ручка)

1 уплотнительное кольцо диаметром 2 мм или резиновая лента (диаметр 40-44 мм)

1 уплотнительное кольцо д��аметром 2 мм или резиновая лента (диаметр 30-32 мм)

2 винта с круглой головкой M6×10 мм

2 шарикоподшипника (6×15×5 мм — внутренний диаметр × внешний диаметр × высота)

Двусторонний скотч

Инструкции по печати

Никаких специальных настроек не требуется. Используйте любую твердую нить, которую предпочитаете.
Рекомендуется: 20% заполнение для 3 стен.
Никакие опоры не нужны.

Сборка

Снимите стандартную ручку энкодера с контроллера.

Наклейте двусторонний скотч вокруг области ручки.

Прикрепите базу к контроллеру.

Наденьте большую ручку на вал.

Вставьте шарикоподшипник в среднюю и маленькую ручку.

Прикрепите обе ручки к основанию с помощью винтов M6.

Установите оба уплотнительных кольца — сначала поместите большое уплотнительное кольцо.

Надеюсь, вам понравится мой дизайн :)
