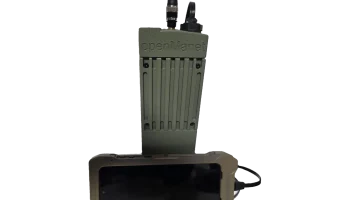

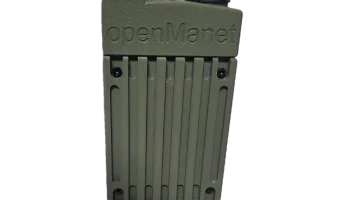

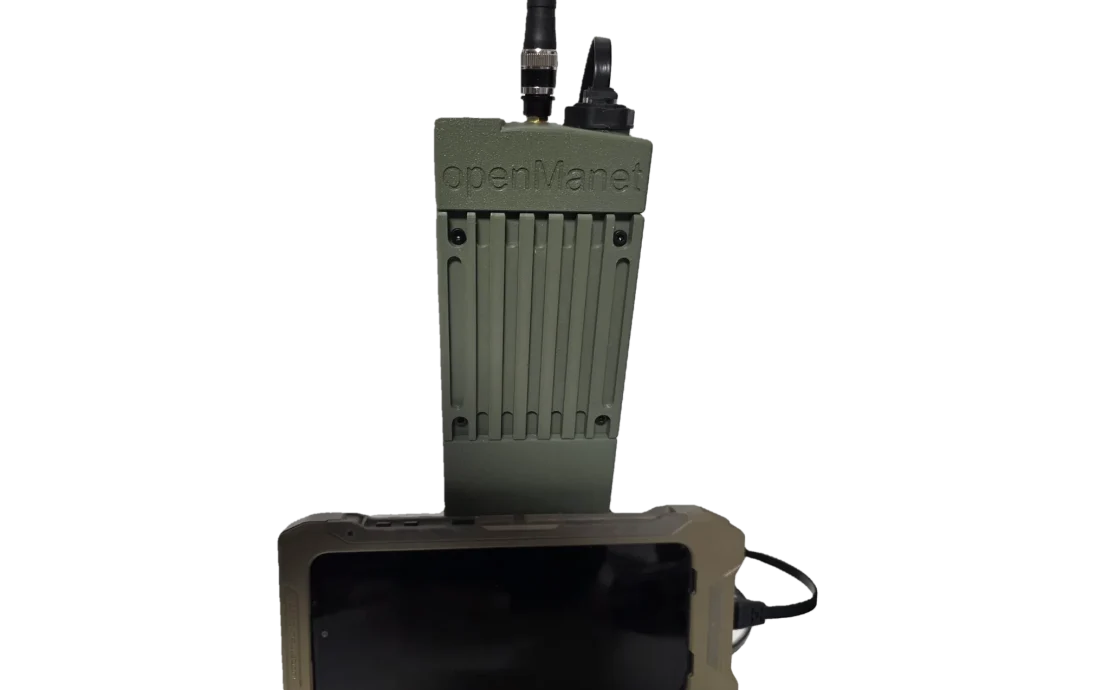

Корпус для терминала дальнобойной WiFi

Источник:

Беспроводная сеть OpenMANET на базе Raspberry Pi и радиомодуля Wi-Fi HaLow

Это корпус для самодельного узла мобильной сети дальнего интернет через подобие WiFi сетей, но на более низком частотном диапазоне 800-900МГц, ad-hoc (MANET) с открытым исходным кодом, готовый к использованию в полевых условиях и основанный на технологии Wi-Fi HaLow .

Разработан для обеспечения надежной беспроводной сети без инфраструктуры, этот проект использует гибкость аппаратного обеспечения Raspberry Pi, а также увеличенный радиус действия и низкое энергопотребление Wi-Fi HaLow для формирования децентрализованных ячеистых сетей без необходимости использования фиксированных базовых станций или централизованных контроллеров. OpenMANET предоставляет плоскую локальную сеть по всей ячеистой структуре и использует современные протоколы ячеистой маршрутизации, такие как BATMAN-adv через 802.11s, для оптимизации связи через несколько прыжков.

Тема предназначена для любителей, исследователей и специалистов по тактической связи,
ищущих высокопроизводительные mesh сети с большим радиусом действия, использующие открытое программное обеспечение и стандартное оборудование.

Список компонентов (BOM)

Raspberry Pi 4 Model B (1 ГБ или больше)
SSD-карта
Wio WM6180 Wi-Fi HaLow mini PCIe-модуль
WM1302 Pi Hat
CAZN RJ45 Ethernet-порт — https://s.click.aliexpress.com/e/_c3y8oRGt
Внешняя антенна 868/915 МГц 2 дБи SMA - https://sunkworkstec.com/products/foul-weather-whip
antenna-v2 - https://sunkworkstec.com/products/ mesh-goose-neck* если вы используете эти антенны,
не забудьте приобрести переходник SMA на BNC - https://sunkworkstec.com/products/sma-f-to-bnc-f-adapter
Кабель UF.L на SMA-K 1,13 мм (120 мм)
ИБП WaveShare 3S (для аккумуляторов 18650)
3 аккумулятора 18650
14 винтов M3
4 болта M3
10 резьбовых вставок M3 5x5 с термоустановкой

Обзор

В совокупности эти компоненты образуют автономный узел mesh сети, способный самостоятельно создавать беспроводные сети на больших расстояниях, характерных для диапазона 802.11ah. После подключения к источнику питания и настройки с помощью образа OpenMANET узел участвует в распределенной ячеистой сети, которая обеспечивает IP-подключение через несколько переходов, упрощая при этом управление сетью. Программный стек построен на базе OpenWrt с поддержкой сетевых сервисов, плоской IPv4-адресации и автоматического обнаружения имен хостов, что делает его доступным для пользователей с разным уровнем опыта в области сетей.

Применение

Радиостанции OpenMANET идеально подходят для сценариев, в которых традиционная инфраструктура недоступна или нецелесообразна, например:
