[WIP] Чехол с защелкой для Raspberry Pi 5 - требует тест...

Добро пожаловать!

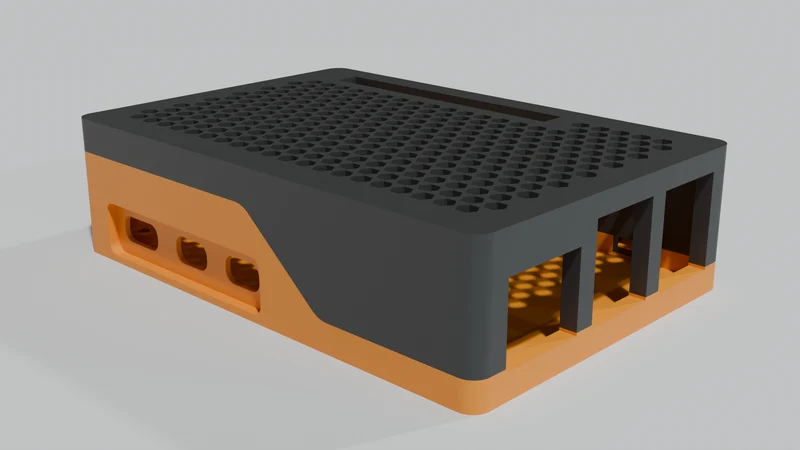

Этот дизайн изначально задумывался как школьный проект, но, к сожалению, у меня не хватило времени, чтобы протестировать его в лаборатории. Обратите внимание, что фотографии представляют собой рендеры Onshape и Blender — в настоящее время у ме��я дома нет 3D-принтера, чтобы проверить это самостоятельно. Допуски CAD разработаны с учетом точности, но, поскольку это непроверенный прототип, я был бы очень признателен за ваши отзывы о защелкивающихся соединениях. Если вы распечатаете это, поделитесь названием «Изготовление» и дайте мне знать, насколько оно подходит!

КОРПУС НА ЗАЩЕЛКЕ ДЛЯ RASPBERRY PI 5 Чистый, состоящий из двух частей корпус с защелками, разработанный специально для нового Raspberry Pi 5. Он оснащен шестиуго��ьной сеткой для максимального потока воздуха и позволяет производить сборку без использования инструментов.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ И СПЕЦИФИКАЦИИ

Сборка Snap-Fit: конструкция без инструментов, винты или магниты не требуются.

Оптимальный воздушный поток: верхняя часть из шестиугольной сетки и вентилируемые нижние слоты сохраняют прохладу вашего Pi.

Точное выравнивание: вырезы специально предназначены для портов Raspberry Pi 5 (USB, Ethernet, двойной микро-HDMI и питание USB-C).

Доступ к GPIO: специальный слот для легкого доступа к контактам.

Удобство для моддеров: включены файлы .STL и .STEP!

ПЕЧАТЬ И СБОРКА

Пластина 1 (верхняя часть): печатайте плоско на ее верхней стороне (шестигранная сетка обращена к рабочей пластине).

Пластина 2 (нижняя часть ��орпуса): отпечатайте плоскую поверхность на нижней стороне.

Опоры: предназначены для печати без поддержек, хотя возможности соединения вашего принтера будут определять, насколько чистыми окажутся слоты с защелками.

Сборка: просто поместите Raspberry Pi 5 на нижние монтажные стойки, совместите порты с вырезами и надавите на верхний корпус до тех пор, пока выступы не встанут на место.

ВИЗУАЛЬНОЕ РУКОВОДСТВО ПО ФАЙЛАМ

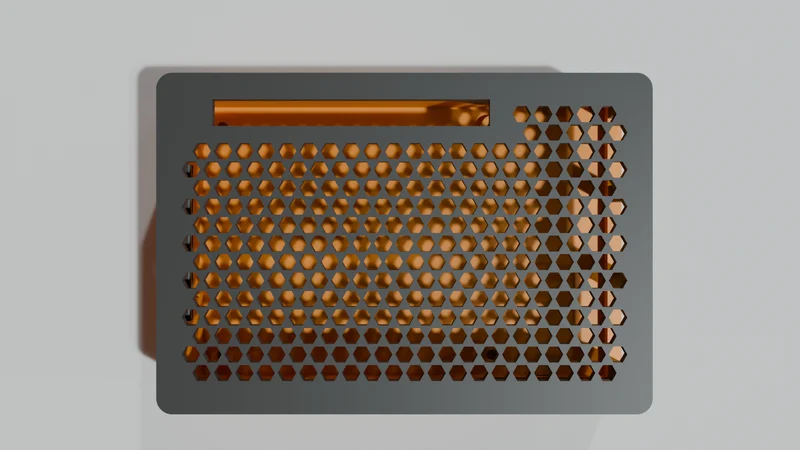

Серый: Top Shell с шестигранной сеткой.

Оранжевый: нижняя часть корпуса с защелками и монтажными стойками.

Если вам нравится дизайн или вы хотите помочь мне накопить Prusameters для моего первого 3D-принтера, напишите, пожалуйста, нравится!
