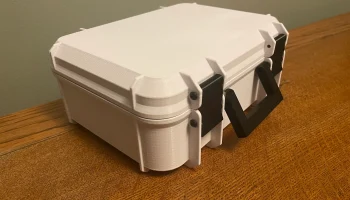

Прочный ящик с ручкой (1 файл и все параметрические)

Этот прочный ящик представляет собой ремикс «Параметрического ящика для инструментов» Янева.

ОБНОВЛЕНИЕ 31_03_2024 — Я объединил основную коробку и крышку в один файл .f3d, поэтому теперь требуется изменить только один набор параметров, и все детали будут настроены соответствующим образом. Это значительно упрощает изменение размера блока и должно уменьшить количество ошибок при создании этих файлов.

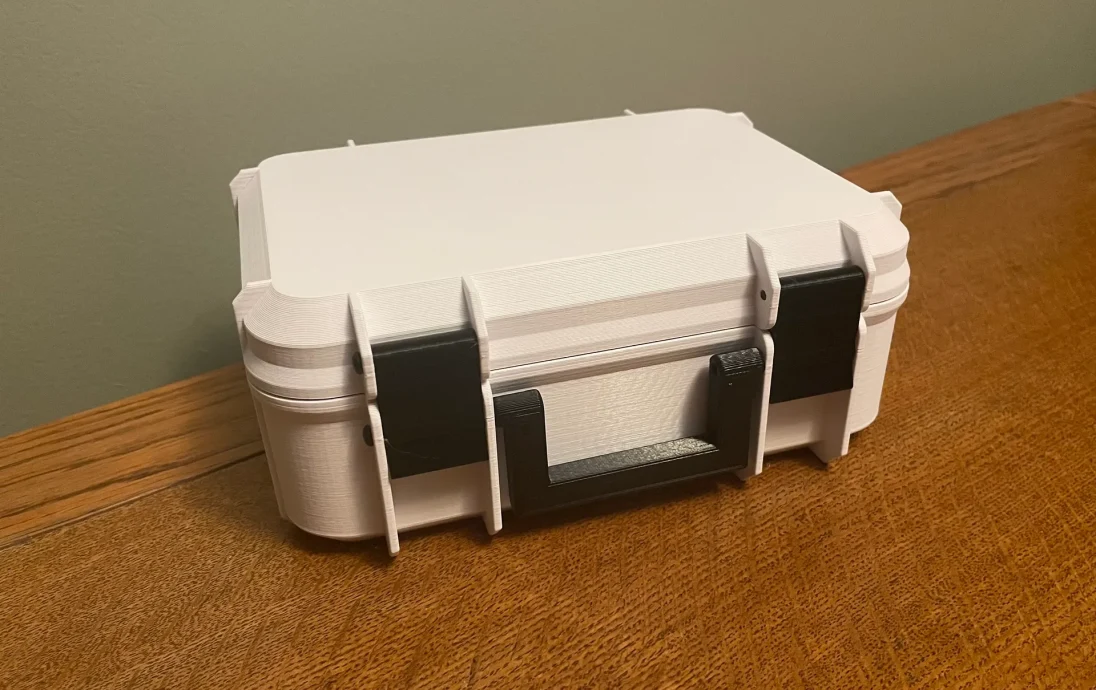

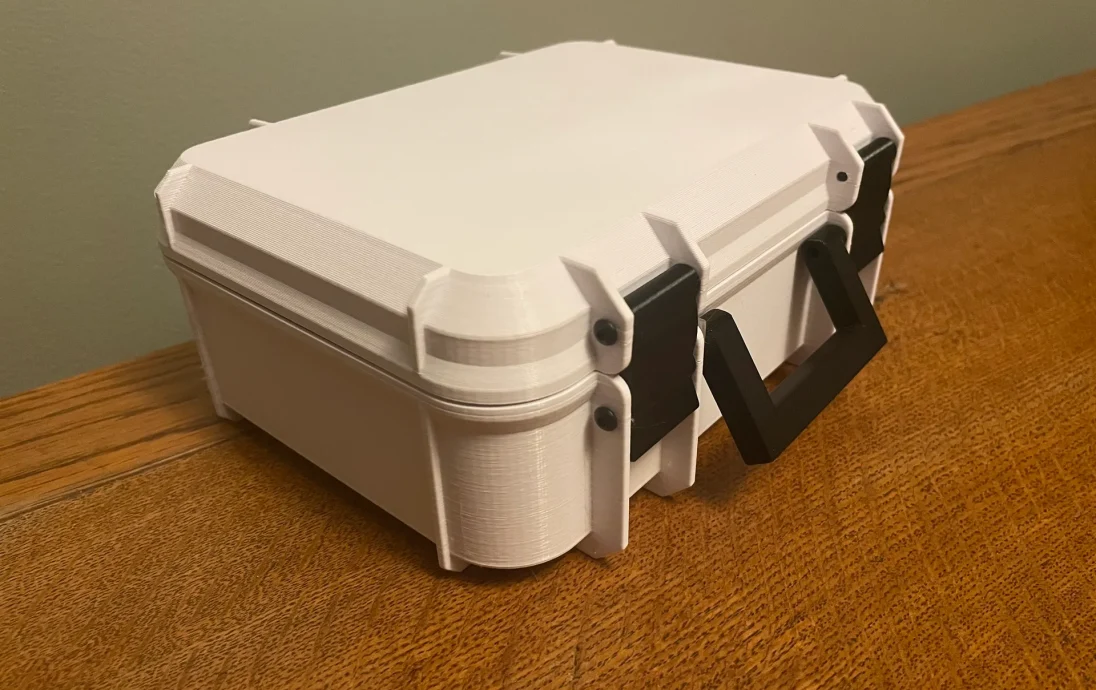

В этой версии добавлена ​​ручка, которую можно прикрепить как к верхним, так и к нижним болтам защелок (я предпочитаю нижний, если коробка не очень короткая). Эта версия улучшена по сравнению с другими версиями дескрипторов тем, что дескриптор включен в блочную модель .f3d и является параметрическим, как и остальная часть блока. Поэтому, когда вы меняете размеры коробки, ручка соответственно изменится, без необходимости измерения и изменения другого файла.

Максимальная высота ручки составляет 45 мм, поэтому она не будет неуклюже высокой с очень высокой коробкой, а минимальная ее высота составляет 25 мм, поэтому она не будет слишком длинной с очень короткой коробкой (этот минимум и максимум обрабатываются автоматически в параметрах fusion360). Если коробка очень короткая, вам придется прикрепить ручку к верхней части защелки, чтобы ручка плотно прилегала к коробке. ВНИМАНИЕ: Если ширина коробки сделать слишком узкой, это нарушит параметры ручки, так как места для ее крепления не хватит.

Чтобы прикрепить ручку, вам понадобится болт М3х35 или М3х40 (М3х40 немного надежнее). Для задней петли и других защелок требуется M3x30. Итого вам понадобится следующее оборудование: 4 болта М3х30 и 2 болта М3х40(или 35).

На коробке есть паз, куда можно добавить нить ТПУ толщиной 1,75 мм, чтобы сделать коробку более устойчивой к пыли и воде.

Вместе с фа��лом .f3d я включил файл stl для удобства людей, если у них нет fusion360. Включаемый stl-файл представляет собой коробку с внутренними размерами 180х120х70мм.
