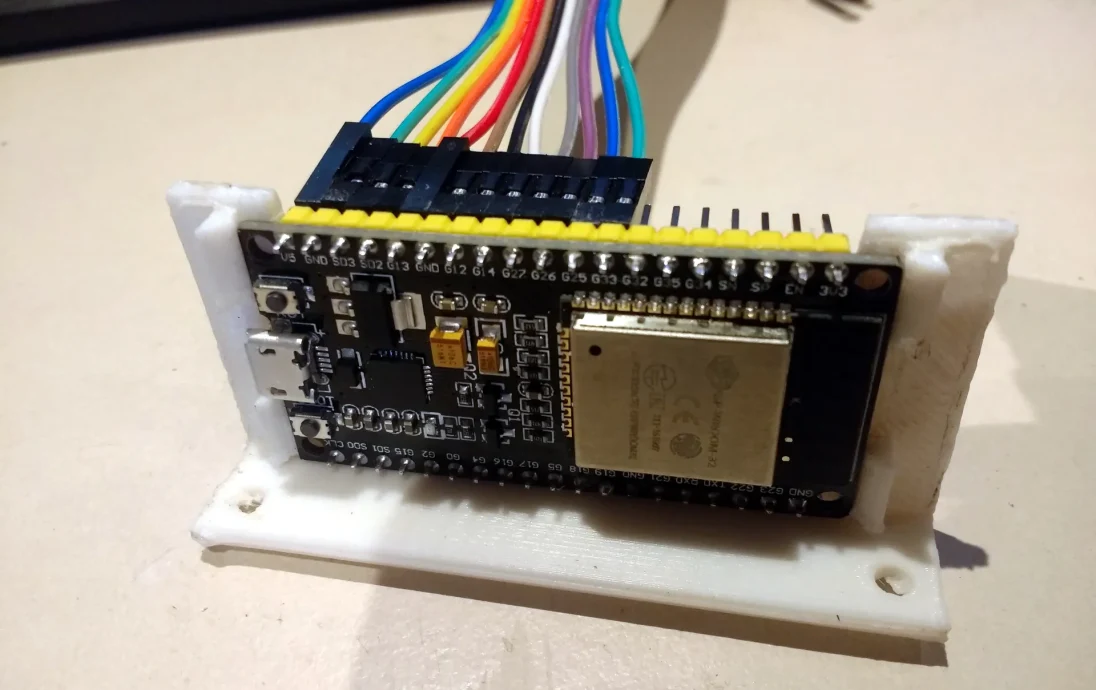

Настраиваемая боковая поддержка ESP32.

Я хотел иметь одновременный доступ к кнопкам загрузки, сброса и контактам.

Вот я и решил сделать боковую поддержку.

Поскольку места для винтов мало, есть пины (только в версии openScad), которые, поскольку они очень маленькие, не очень хорошо напечатают.

По умолчанию есть возможность использовать клипы.

В файлах OpenSCAD и FreeCAD вы можете изменять параметры. Существует множество вариантов этих комплектов разработки, поэтому измерьте свой, ��ведите значения в таблицу размеров и экспортируйте в stl.

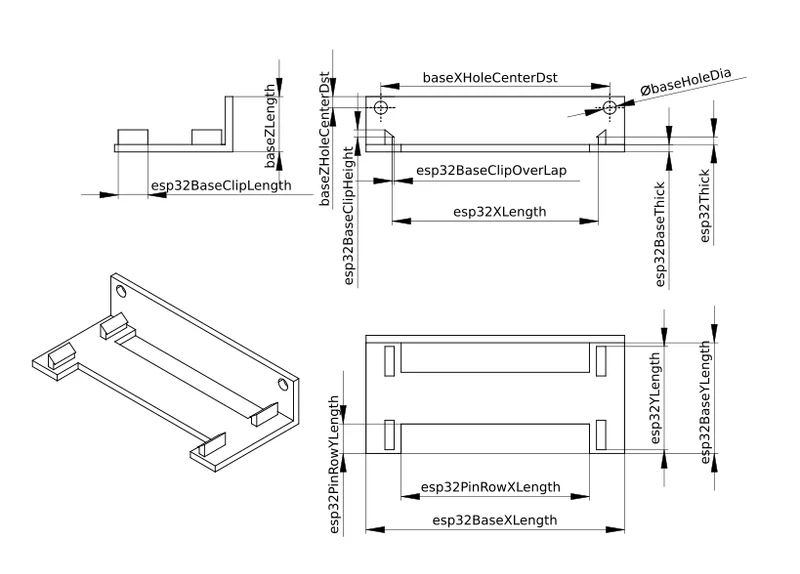

описание параметра значение по умолчанию ESP32-S2-Saola-1 ESP32-S2-DevKitM-1 ESP32-S2-DevKitC-1
Размеры платы Esp32 esp32XLдлина 55,8 53,9 54 62,74
esp32YLength 28 27,9 25,4 25,4
esp32Толстый 2
Расположение отверстий на плате Esp32 esp32HoleDia 2
esp32XHoleCenterDst 51
esp32YHoleCenterDst 24
Базовые размеры Esp32 esp32BaseXLength 70
esp32BaseYLength 30
esp32BaseThick 2
esp32BasePinHeight 2
esp32BasePinOverLap 0.3
Размеры зажима Esp32 esp32BaseClipHeight 2
esp32BaseClipLength 8
esp32BaseClipOverLap 0.5
Отверстие окна Esp32 для рядов контактов esp32PinRowXLength 51
esp32PinRowYLength 8
Основание пола Основание ZДлина 15
базексхолецентрдст 62
базаZHoleCenterDst 3
диаметр базового отверстия 3,5

Категория: Электроника

Редакции

01.08.2023

Сделал файл FreeCad без булавок.
Модифицированный расчет BaseZhole в файле SCAD.
Сделал документы с соответствующими параметрическими размерами.
