Airglow

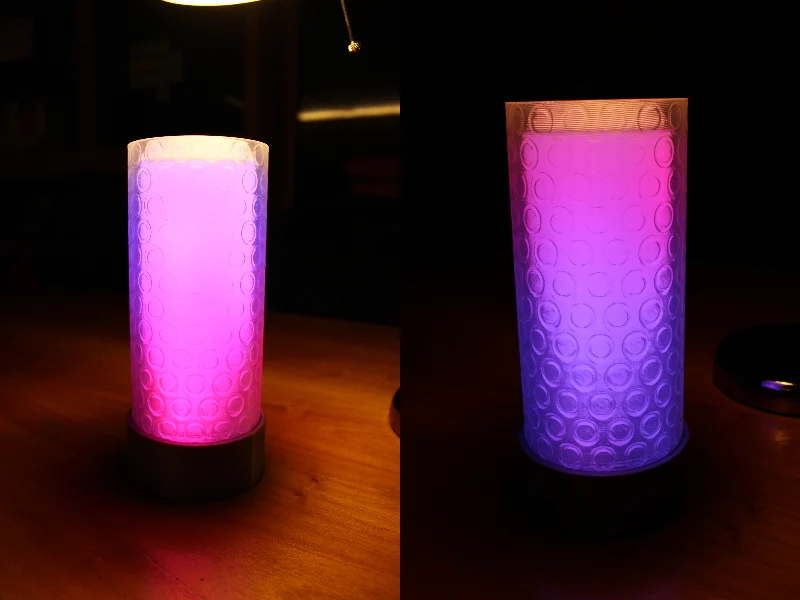

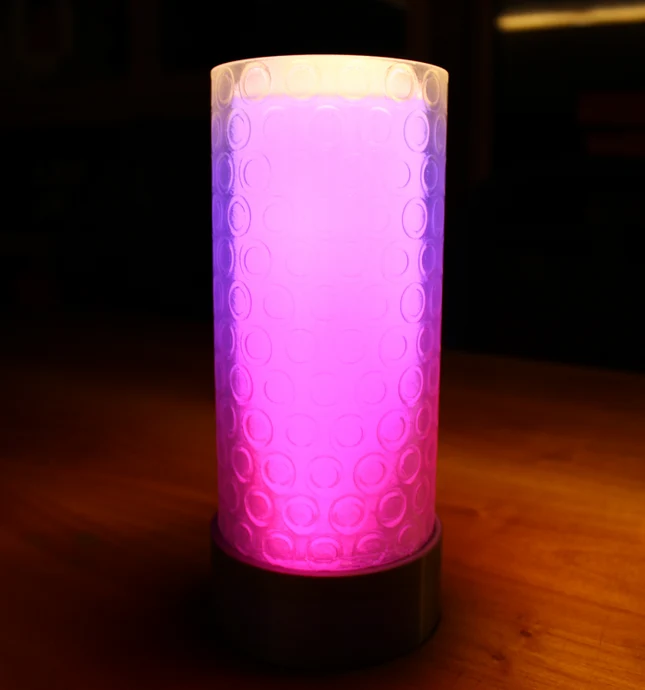

Параметрическая конструкция лампы с использованием светодиодов WS2812B/Neopixels и NodeMCU v3.

Инструкции по печати

Прежде чем что-либо печатать, убедитесь, что размеры ваших деталей совпадают. Поскольку

этот дизайн совместим со многими абажурами, имейте в виду, что некоторые из них

абажуры придется уменьшить или увеличить, чтобы они соответствовали настройкам основания по умолчанию.

База

— Высота слоя: до 0,3 мм в порядке, по оси Z мало деталей.

— Шов: Задний (спрятан на задней стороне фонаря вместе с USB-портом)

— Заполнение: 5% будет достаточно, для более чистых отпечатков рекомендуется 10 или 15%.

Обложка

— Высота слоя: до 0,3 мм в порядке, по оси Z мало деталей.

— Шов: Задний (спрятан на задней стороне фонаря вместе с USB-портом)

— Заполнение: 5% будет достаточно, для более чистых отпечатков рекомендуется 10 или 15%.

Держатель светодиодной ленты

Распечатайте эту часть в режиме вазы/спирали!

— Высота слоя: используйте самую большую высоту слоя, которую может обрабатывать ваш принтер.

— Нижние слои: 0

— Заполнение: 0 % при печати в спиральном режиме.

Диффузор

Распечатайте эту часть в режиме вазы/спирали!

— Высота слоя: используйте самую большую высоту слоя, которую может обрабатывать ваш принтер.

— Нижние слои: 2

— Заполнение: 0 % при печати в спиральном режиме.

Абажуры

Распечатайте эту часть в режиме вазы/спирали!

— Высота слоя: зависит от модели и размера абажура

— Нижние слои: 2

— Заполнение: 0 % при печати в спиральном режиме.

Сборка

Вставьте светодиодные ленты в каналы держателя лент. Обратите внимание, что каждый сегмент

имеет направление (обозначенное напечатанной на нем стрелкой). Проложите их зигзагом

мода: первый сегмент направлен вверх, второй сегмент вниз, третий сегмент

снова вверх и так далее. Ленты WS2812 можно запитывать с любого конца, просто

убедитесь, что вы соблюдаете полярность, указанную на полосках. Подключите каждый контакт DI

с контактом DO сегмента рядом с ним. Вывод DI первого сегмента получает

подключен к микроконтроллеру.

NodeMCU v3 имеет контакт VUSB, который можно использовать для подачи на полоски напряжения 5 В.

непосредственно из USB-порта.

Программное обеспечение

Используйте WLED! Убедитесь, что вы настроили несколько сегментов с их «Обратным направлением».

настройка включена поочередно. Настройте максимальную потребляемую мощность в соответствии с вашими

номинал блока питания. Сохраните пресет с вашими любимыми эффектами и цветами и

включите его по умолчанию при загрузке.

Примечания

Этот дизайн во многом вдохновлен удивительным дизайном Chromalux от BRUXXUS.

даже совместим с некоторыми его компонентами, такими как абажуры. Причина, по которой я

решил придумать свою собственную конструкцию, заключается в том, что я хотел сделать параметрический и

бесплатный дизайн, который можно настроить под любую светодиодную ленту, микроконтроллер или

абажур, и его можно масштабировать вверх или вниз по желанию (или в соответствии с вашими требованиями).

размеры принтера). Это также улучшает первоначальную дизайнерскую идею в различных

способами, обеспечивающими более плотную посадку компонентов.

Сделайте свои собственные потрясающие лампы!
