Полностью параметрический крепкий кронштейн для цилиндрическ

изменить: теперь параметрический файл включен! прочитайте инструкции внизу, чтобы узнать, как его использовать

После того, как оригинальный кронштейн в моем гардеробе Ikea сломался, я сделал более прочную замену. К тому же им удобнее пользоваться, поскольку рельсу можно легко снять.

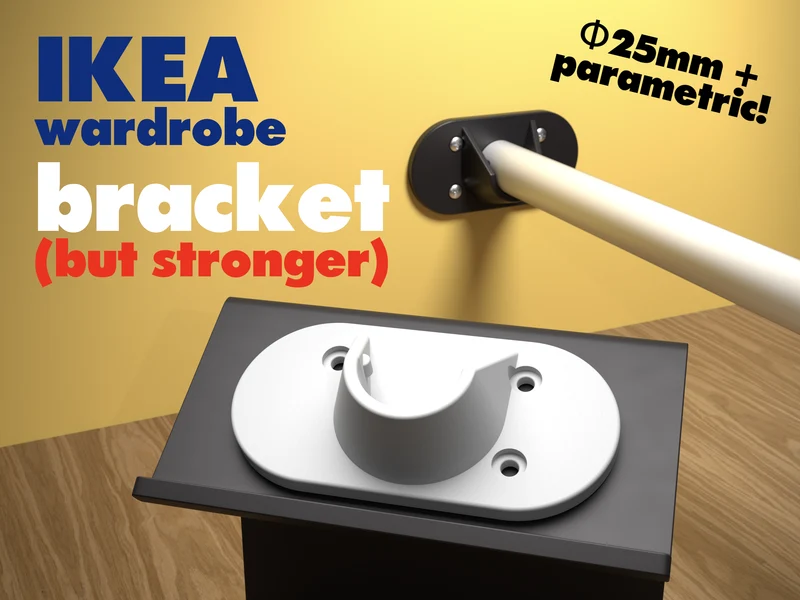

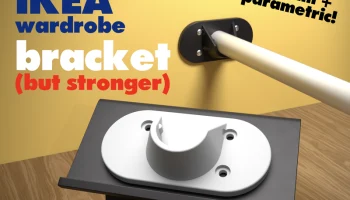

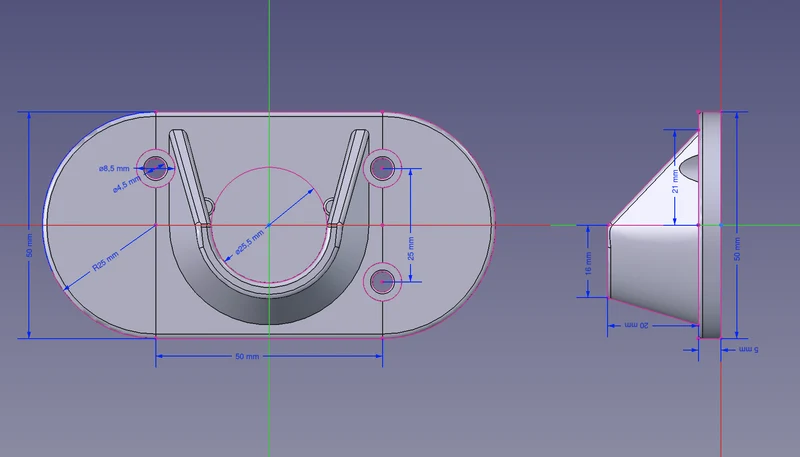

Расстояние между отверстиями по вертикали 25 мм — стандартное расстояние для системы Ikea. Также имеется отверстие для дополнительного винта, чтобы избежать крутящего момента.

Я напечатал кронштейны из PLA с 5 периметрами, и они более чем достаточно прочные. Печать была очень простой, без подставок и последующей обработки.

Рекомендуемые параметры печати:

НОАК
слой 0,2 мм
5 периметров
6 верхних, 5 нижних слоев
заполнение 30%
отразить второй экземпляр в срезе

как монтировать:

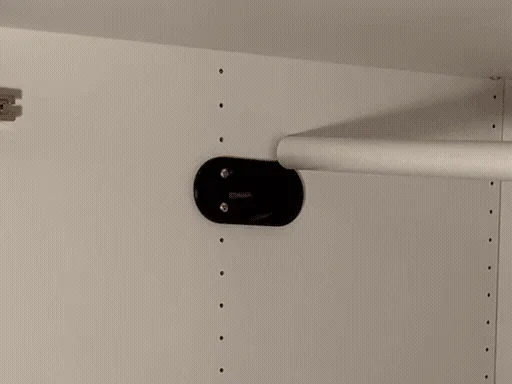

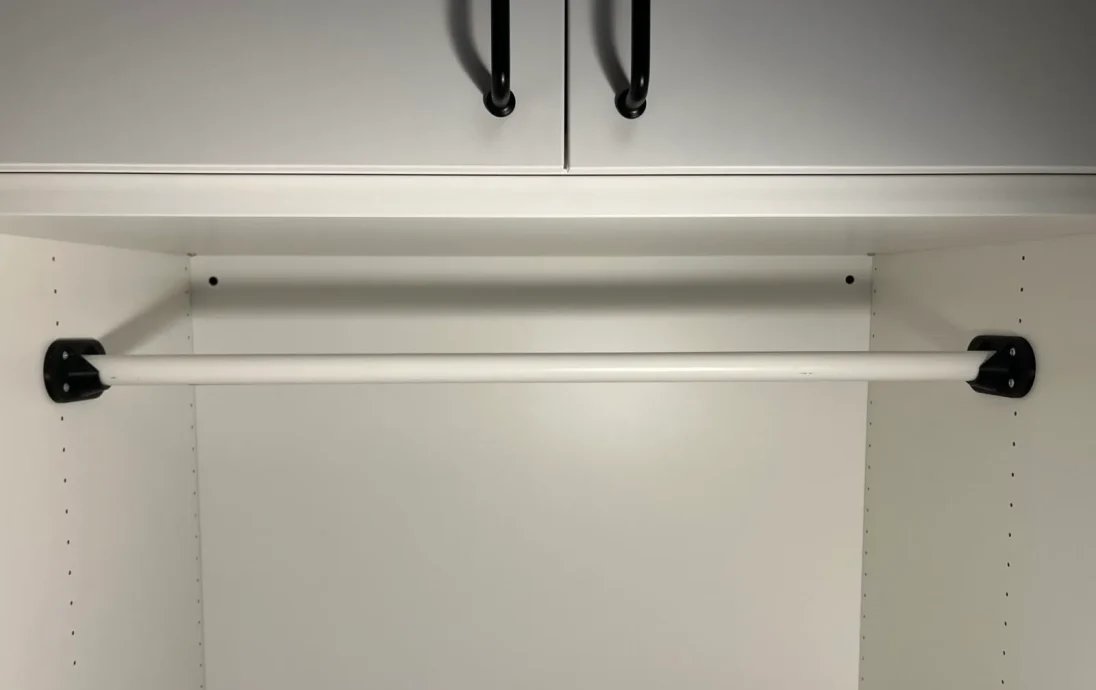

В шкафу Ikea: закрепите их как оригинальные кронштейны, а затем зафиксируйте направляющую сверху. Вы также можете выкопать дополнительную дыру в шкафу, чтобы использовать горизонтальный набор отверстий для винтов, чтобы сделать конструкцию более прочной.

В других гардеробах:

подготовьте два шурупа Φ4 мм.
просверлите два отверстия (диаметром 1-3 мм) в шкафу на расстоянии 50 мм по горизонтали.
прикрутите кронштейн к шкафу, используя горизонтальный набор отверстий
повторите для второго кронштейна (на той же высоте)
зафиксируйте направляющую* сверху

*рейка должна представлять собой цилиндр/трубу диаметром 25 мм, длина которой немного меньше расстояния между стенками гардероба минус 10 мм; можно также использовать рейку меньшего диаметра, но она не защелкнется и будет немного болтаться; вы также можете использовать более короткую направляющую на целых 15 мм, но она снова будет ослаблена, и крутящий момент на кронштейне будет больше.

как снять рейку:

Чтобы снять поруч��нь, можно аккуратно ударить по нему снизу, как показано на анимации в формате .gif. Сделайте это рядом с кронштейном, по одному разу для каждого кронштейна. Обратите внимание на конец рельса.

как использовать параметрический файл:

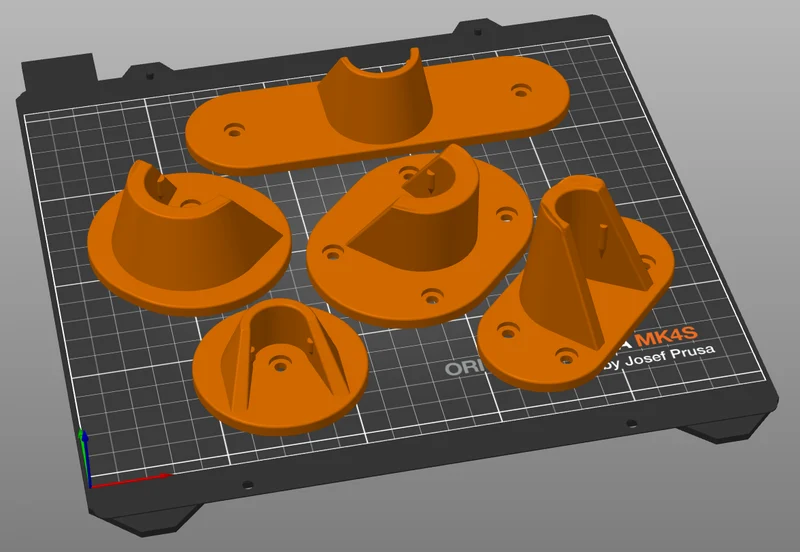

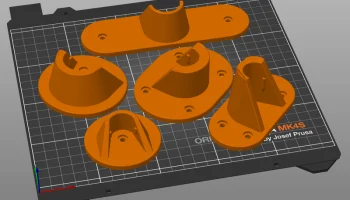

скачать файл .FCStd
чтобы открыть его, у вас должен быть установлен FreeCAD; это бесплатно, с открытым исходным кодом, и вы можете легко установить его отсюда: https://www.freecad.org/downloads.php
если вы новичок в FreeCAD, просто следуйте моей подробной инструкции из приложенного файла .pdf.
процесс сгенерирует файл .stl, и вот мы здесь

Не стесняйтесь поделиться своими комментариями или связаться со мной в случае возникновения каких-либо вопросов!
