Параметрический Olimex ESP32-POE-ISO-EA AV-стойка 1U.......

Мотивация

Я хотел надежно закрепить Olimex ESP32-POE-ISO-EA и его антенну Wi-Fi/Bluetooth к AV-стойке Strong FS, чтобы можно было использовать его в качестве прокси-сервера Bluetooth ESPHome для интеграции сабвуфера Home Assistant SVS.

Решение

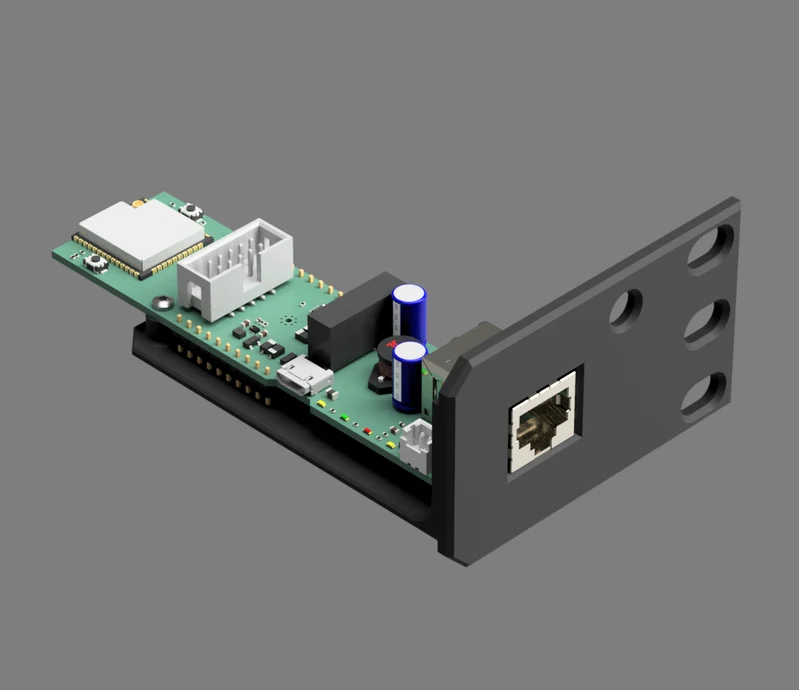

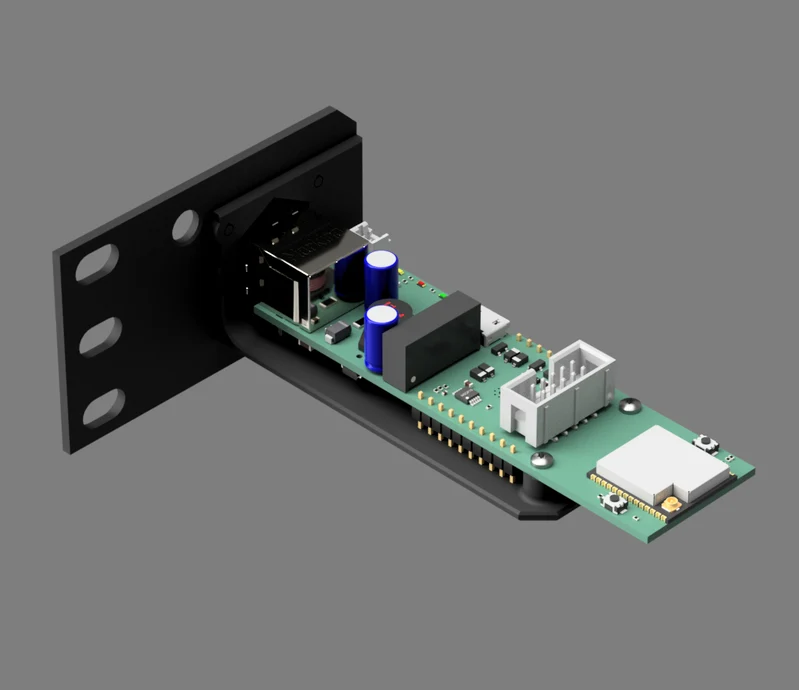

Разработайте и распечатайте индивидуальное крепление, которое позволит достичь следующих целей:

Полностью параметрический, обеспечивающий настройку всех размеров.

Опоры не требуются

Никакой постобработки

Выглядит хорошо

Кастомизация

Файл Fusion включен. Вы можете настроить параметры (ДИЗАЙН | ТВЕРДЫЙ | ИЗМЕНИТЬ | Изменить параметры) по мере необходимости. Когда вы открываете диалоговое окно «Параметры», сначала выполните сортировку по имени. Параме��ры, наиболее оптимизированные для настройки, добавлены в избранное и подробно прокомментированы, чтобы помочь вам. Неизбранные параметры также должны работать, но могут потребоваться дополнительные действия для исправления сломанных последующих функций.

Конечно, вы можете редактировать любые функции на временной шкале, включая расположение антенны. Я включил в эскиз высокое, среднее и низкое положение, и при экструзии по умолчанию используется верхнее положение.

Если вы не можете заставить Fusion работать на вас, отправьте мне сообщение (см. ниже), и я опубликую запрошенные вами файлы модели при первой же возможности.

Материалы

(3) Винты M2

(опция) (3) термофиксированные вставки M2

Цианоакрилатный клей

Печать

Мои настройки и ориентацию модели см. в прикрепленном файле .3mf. Я печатал с помощью Prusament PETG Galaxy Black.

Я создавал прототип на Prusa CORE One.

Постобработка

Убедитесь, что модуль RJ45 подходит для обеих частей.

Убедитесь, что антенна подходит

(дополнительно) Вставьте вставки для термофиксации.

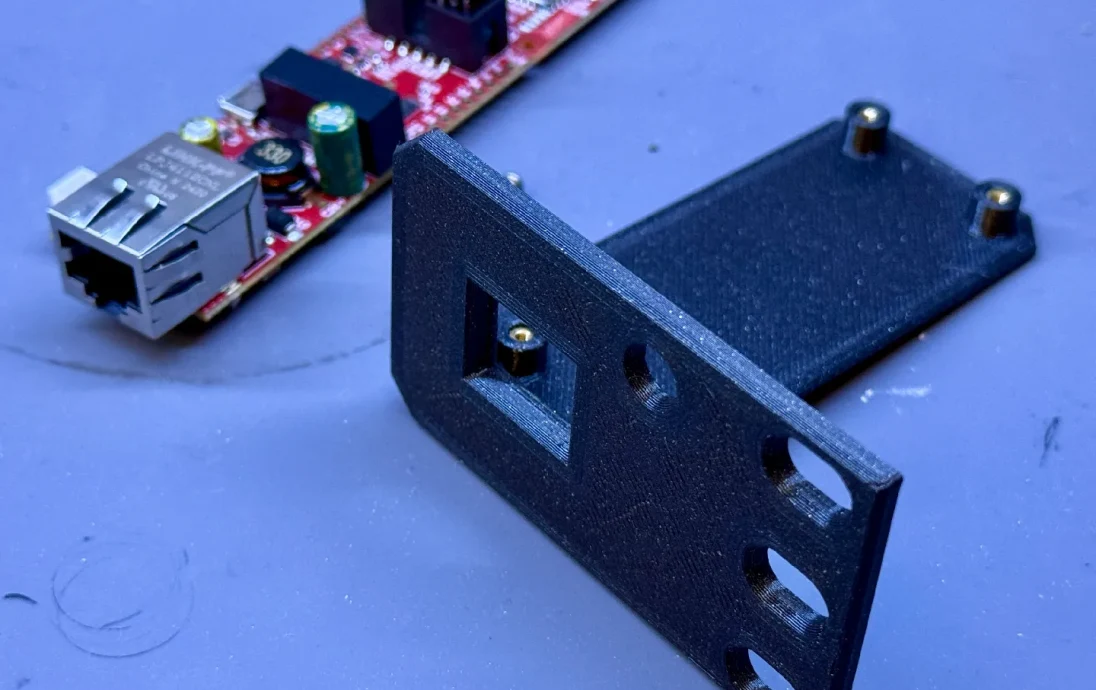

Приклейте кронштейн к пластине, исполь��уя колышки, чтобы правильно расположить порт RJ45.

Установка

Установите плату

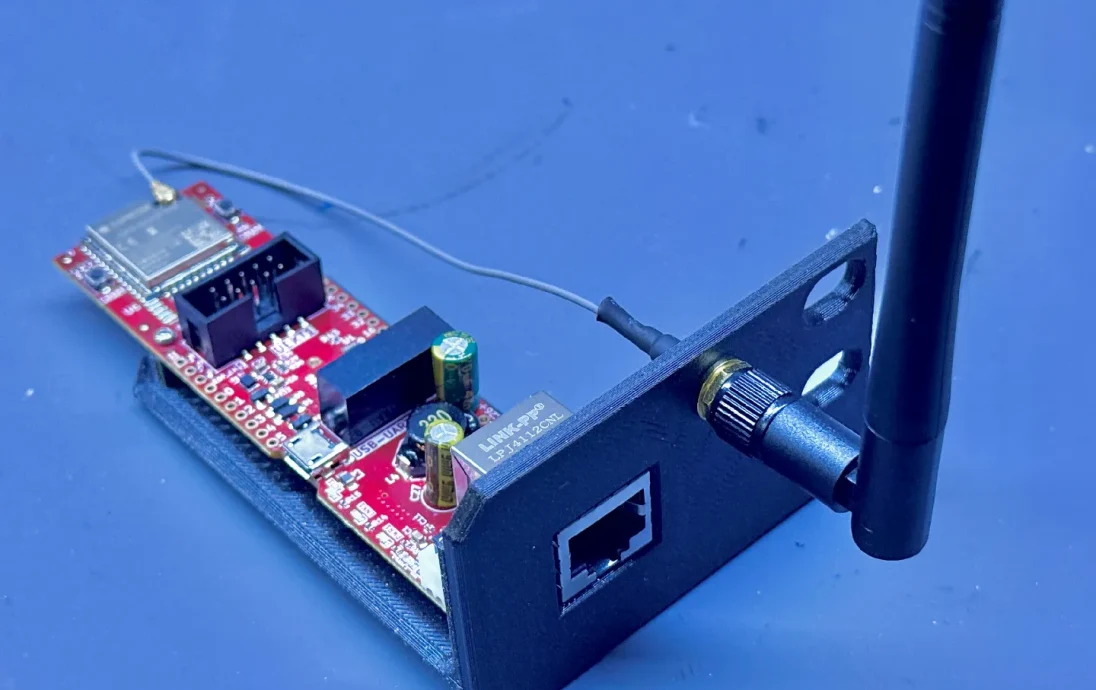

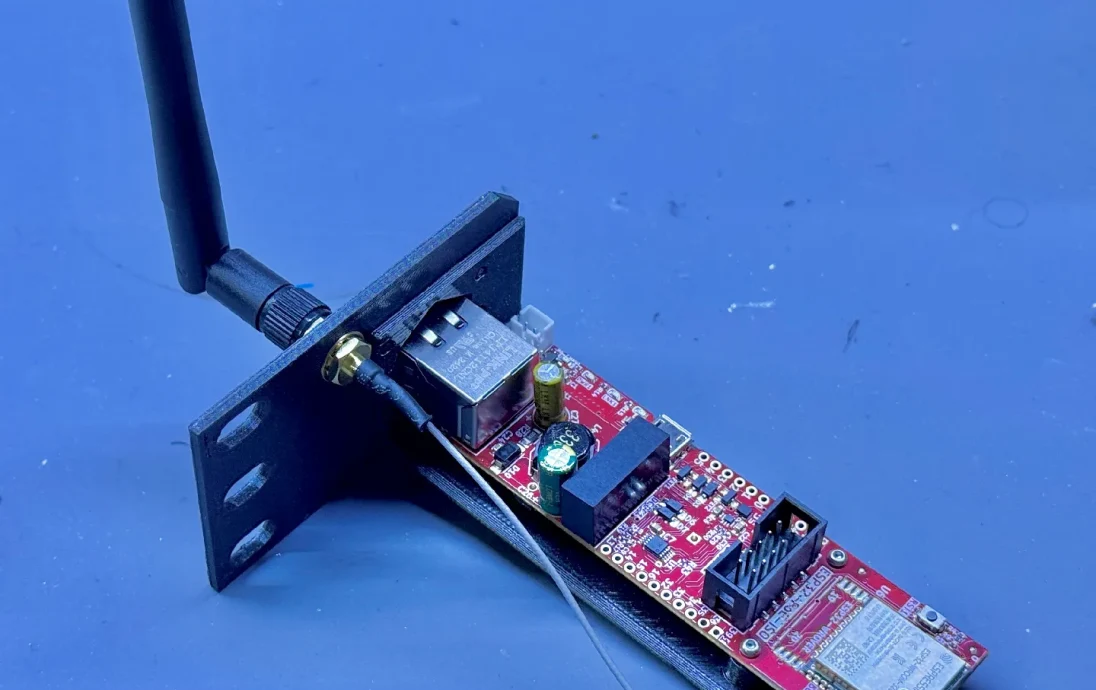

Установите и подключите антенну

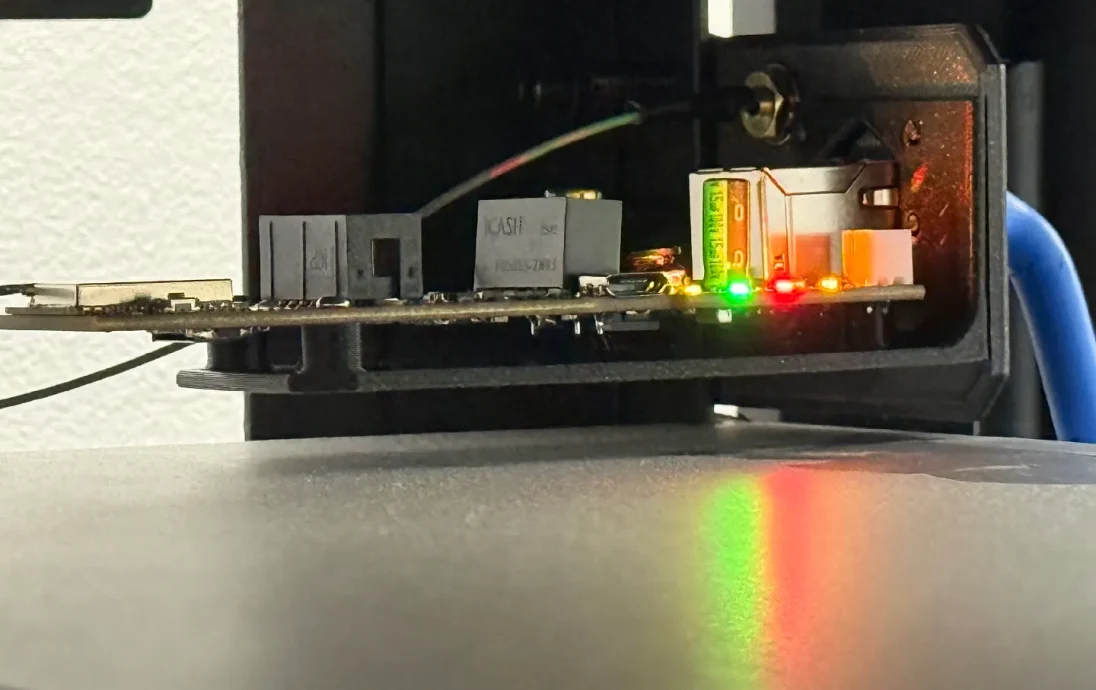

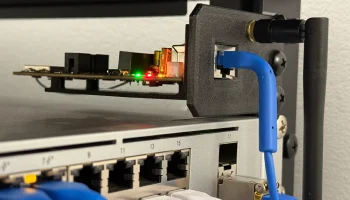

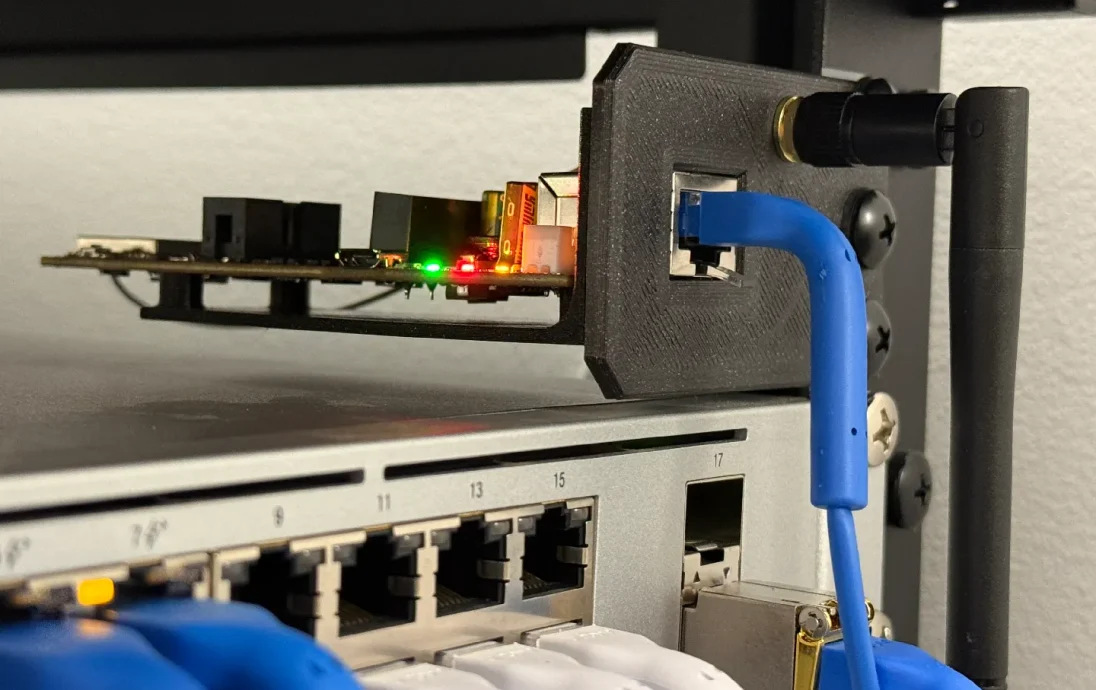

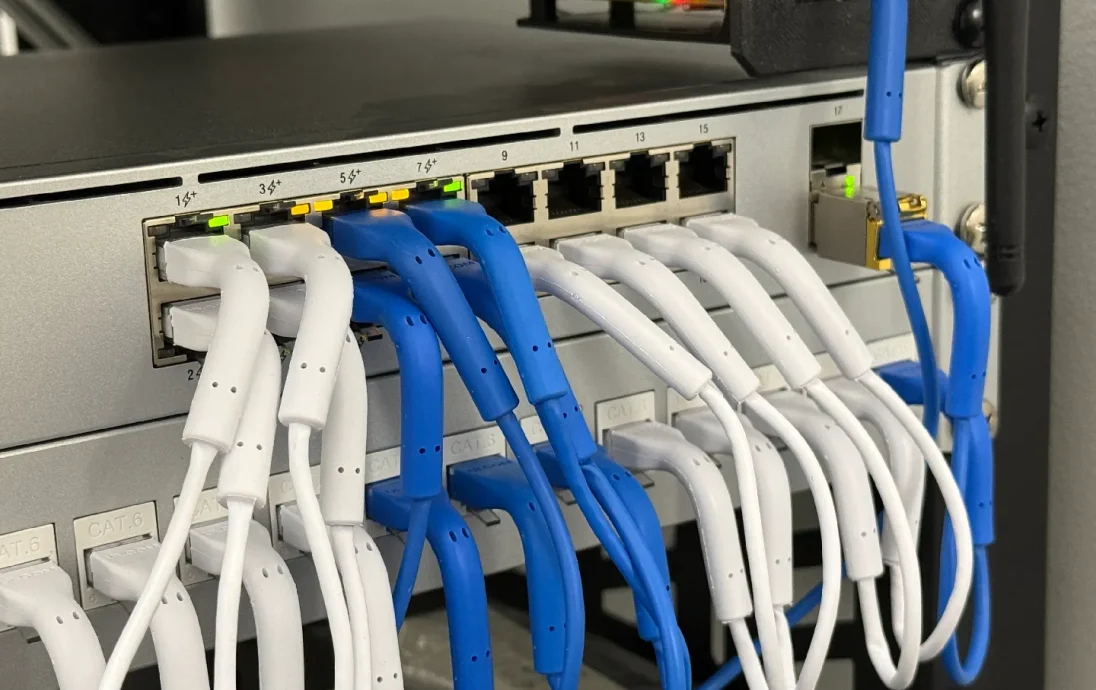

Крепление к AV-стойке

Вопросы

Если у вас возникнут вопросы, дайте мне знать (Messenger | Printables.com).
