BE LAZY Модульный корпус для электроники / корпус / короб..

Обзор
Никаких навыков CAD не требуется! Все обрабатывается с помощью простых в использовании электронных таблиц.

Умная модульность:

до 8 определяемых пользователем модулей, каждый из которых может иметь полностью параметрические параметры:

до 4 стоек для монтажа на печатной плате

одно прямоугольное отверстие на панели

одно круглое отверстие на панели

Комплексное решение:

винты крепления — резьба, диаметр головки

монтажные площадки — количество, шаг, размеры отверстий

сотовая структура для охлаждения — включить/отключить, диаметр, шаг

Разработано в FreeCAD 1.1.0, включены исходные файлы.

Используйте раздел комментариев для любых вопросов, проблем или предложений :)
Делитесь своими модулями, публикуйте свои распечатки, создавайте ремиксы!

Прежде чем создавать ремикс путем изменения самой модели (а не просто изменения электронных таблиц), обратитесь к следующему разделу: https://www.printables.com/model/1602115-be-lazy-modular-electronics-enclosure-case-box-par#quality-remix-howto

Концепция модульности

Вы можете настроить до 8 модулей. Модуль измеряет, например. место для монтажа печатной платы, отверстие для разъема на панели, свободное пространство определенного размера и т. д.

Каждый модуль имеет фиксированное положение (см. ниже), но размеры корпуса пересчитываются динамически.

Каждый модуль имеет собственную систему координат, смещающуюся в зависимости от номера модуля.

Каждый модуль выравнивается с панелью (стенкой шкафа), а также с другими модулями, см. ниже.

Концепция конфигурации модуля

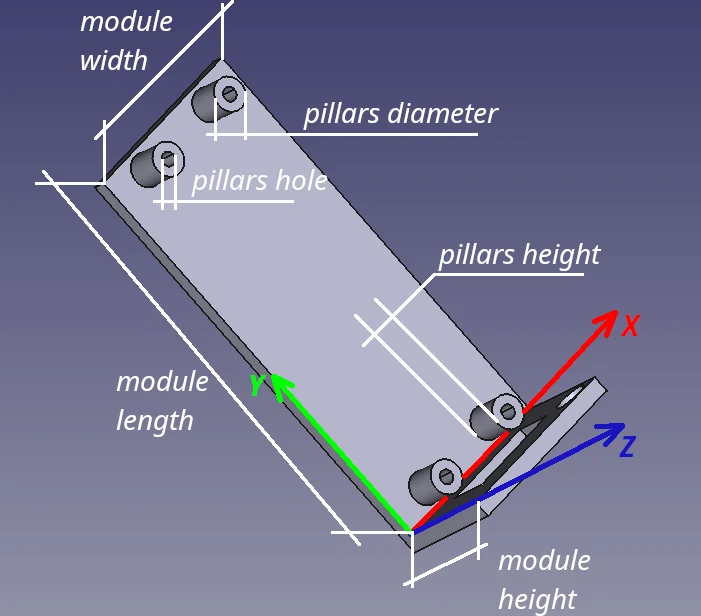

Каждый модуль имеет свое «пространство» внутри корпуса. Это пространство определяется шириной/длиной/высотой. Внутри этого пространства вы можете определить:

до 4 столбов, задав размер (диаметр, отверстие, высоту) и положение (x,y)

одно прямоугольное о��верстие, установив 2 точки для прямоугольных углов

одно круглое отверстие, установив центр круга и диаметр

!!! НЕОБХОДИМАЯ НАСТРОЙКА FREECAD!!!

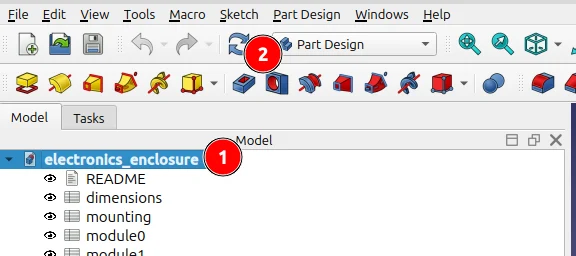

Когда вы вводите какой-либо параметр в электронную таблицу, FreeCAD автоматически пересчитывает всю модель. Это может занять время. Во время установки параметров ОТКЛЮЧИТЕ АВТОМАТИЧЕСКИЙ ПЕРЕКОМПЬЮТ, щелк��ув правой кнопкой мыши по модели (см. 1 ниже) и установите флажок ПРОПУСТИТЬ ПЕРЕКОМПУТИРОВАНИЕ.

Нажмите кнопку ОБНОВИТЬ (2), когда вы закончите параметризацию для повторного расчета модели. Будьте терпеливы, время пересчета может составлять несколько минут.

Параметризация модели
Параметризация модуля

Для каждого модуля (от Модуля 0 до Модуля 7) существует отдельный лист. Пожалуйста, выберите лист, соответствующий номеру вашего модуля.

Включите свой модуль — установите Enabled=1. ДОПОЛНИТЕЛЬНО: Установите описание и подробную информацию.

Определите размеры модуля и опор.

ВНИМАНИЕ: Расстояние между модулями не определено. Подумайте о том, чтобы добавить «границу», например. 0,5 мм вокруг вашей печатной платы. Конечно, измените координаты столбов X, Y соответствующим образом.

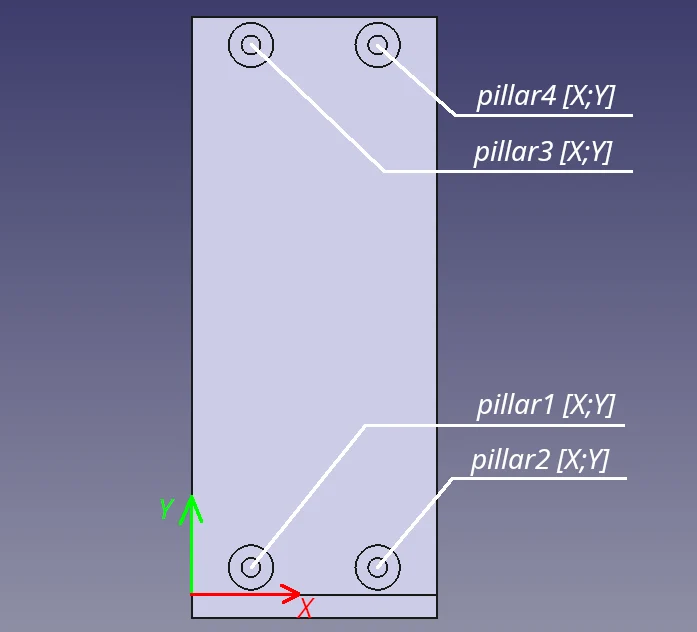

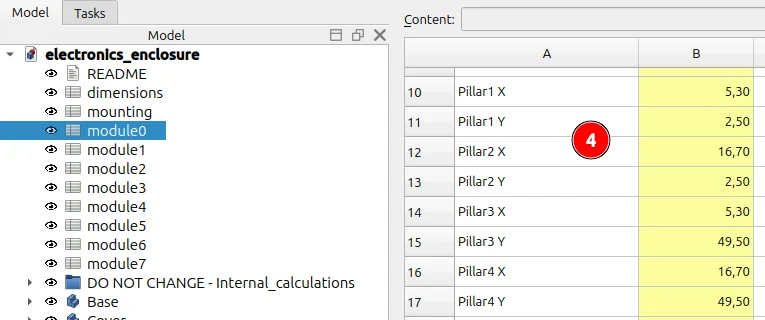

Установите координаты X,Y для столба1… столб4. Если какой-либо столб не будет использоваться, установите координаты X,Y на 0.

ВНИМАНИЕ: Каждый столбец должен полностью находиться «внутри» области модуля, иначе он не будет создан.

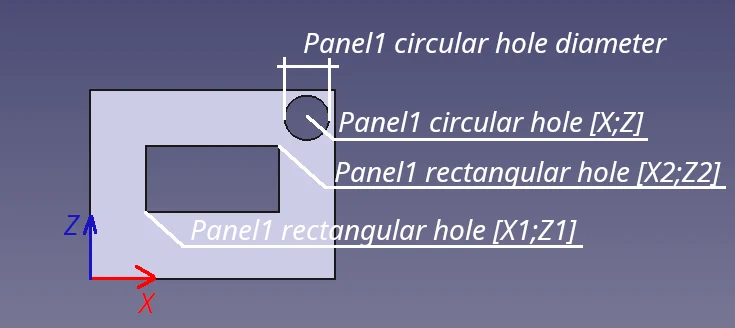

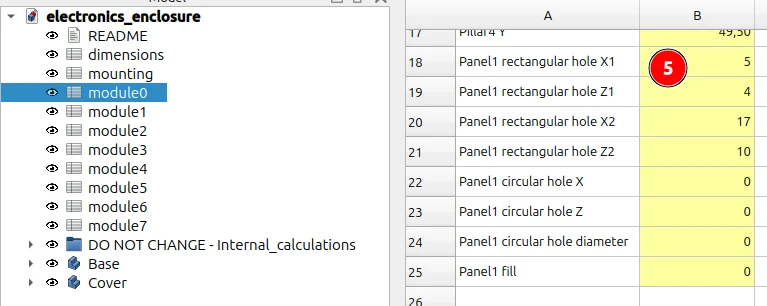

Установите координаты X,Z для прямоугольного или круглого отверстия на панели. Если какое-либо отверстие не будет использоваться, установите координаты X, Z равными 0. Когда определено хотя бы одно отверстие, сотовый шаблон должен быть отключен для модуля.

ПРИМЕЧАНИЕ. Если отверстие не определено и вам необходимо отключить сотовый рисунок для модуля, установите заливку Panel1 = 1.

ВНИМАНИЕ: Отверстия должны находиться полностью «внутри» модуля, иначе они не будут созданы.

Перейдите к шагу 1 и определите следующий модуль :) НЕ ЗАБУДЬТЕ ПЕРЕРАСЧИТАТЬ МОДЕЛЬ !!!

Параметризация толщины коробки

Открыть размеры таблицы в Freecad

Изменить толщину.

Параметризация винтов крышки

Открыть размеры таблицы в Freecad

Измените размеры резьбы/отверстия крышек.

Параметризация углублений

Открыть размеры таблицы в Freecad

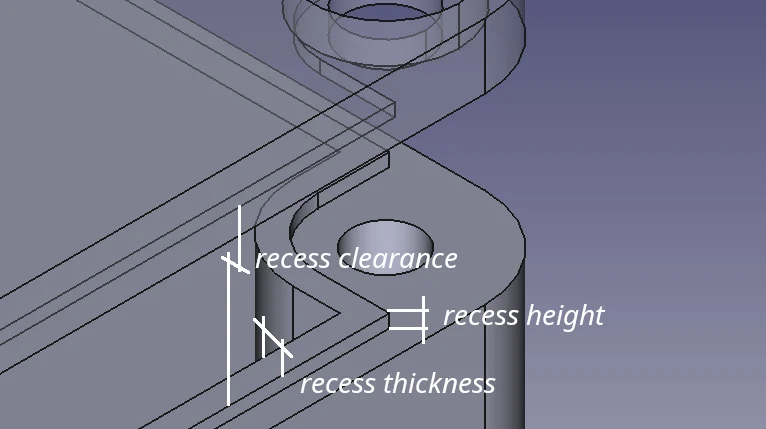

Изменить размеры углубления.

Параметризация сотового шаблона

Открыть размеры таблицы в Freecad

Изменение диаметра сотового элемента или толщины стенок между элементами

Схема включения (1) или выключения (0) для бетонных поверхностей.

ВНИМАНИЕ: Не создавайте сотовый узор на нижней стороне, если вы настроили стойки для модулей!!!

Параметризация монтажных площадок
