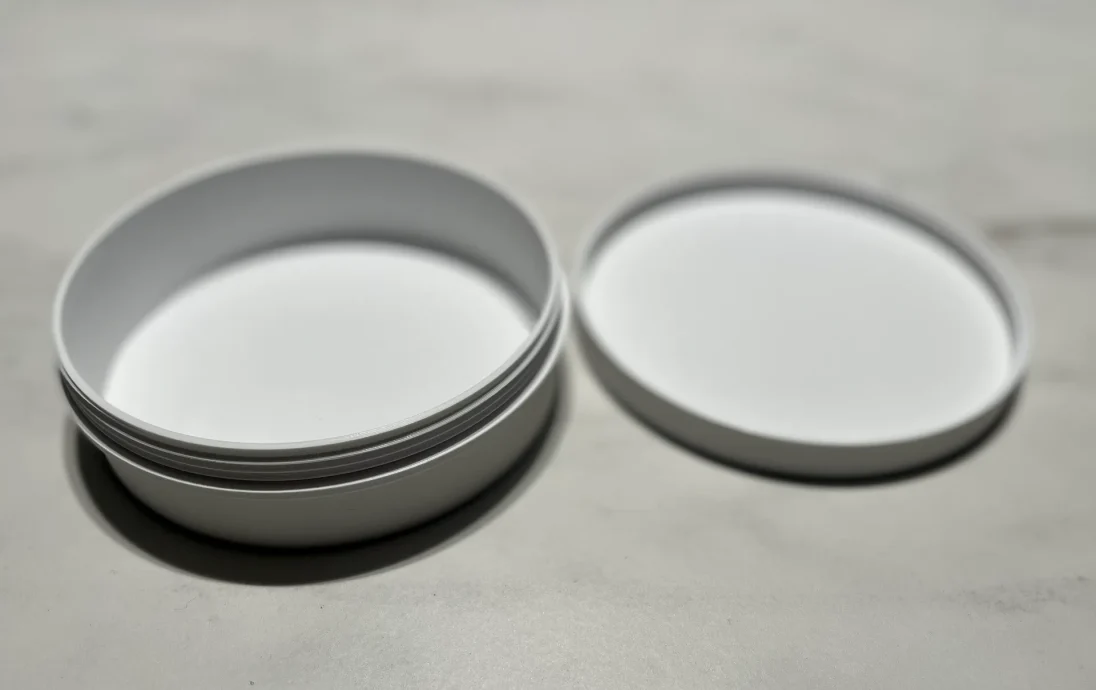

Параметрический круглый контейнер-контейнер OpenSCAD с завинчивающейся крышкой

Обновлено 16 ноября 2024 г. — добавлена опция фаски.

Обновлено 27 ноября 2024 г. — опция «Сглаженные стороны».

Я искал параметрический круглый контейнер с завинчивающейся крышкой. Не удалось найти ничего на Printables, но нашел отличный дизайн на Thingiverse.

Это было частично на английском и частично на немецком языке, поэтому я немного перевел его с английского на немецкий.

��спользование OpenSCAD

скачать OpenSCAD https://openscad.org/downloads.html Примечание. Прокрутите вниз и загрузите снимок разработчика, версия 2021 года не будет работать.

откройте файл .scad

внесите любые необходимые вам изменения

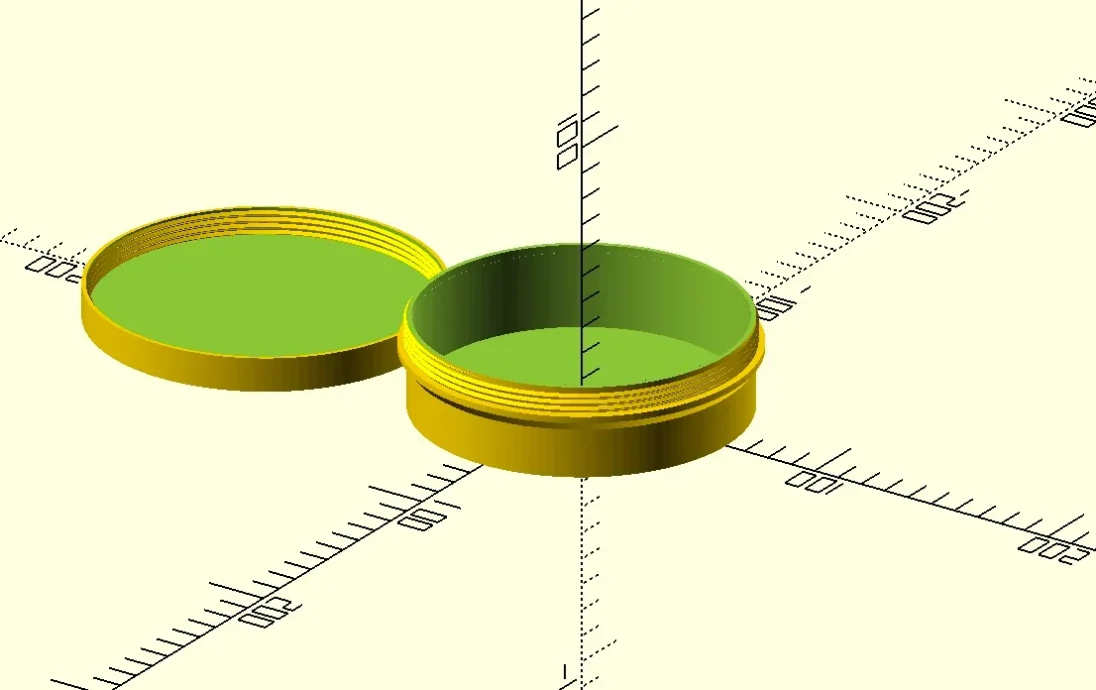

Используйте F5 для предварительного просмотра модели или через меню «Дизайн/Предварительный просмотр».

Если вы довольны моделью, используйте F6 для визуализации модели или через меню «Диза��н/Визуализация».

Используйте F7 для экспорта STL или через меню Файл/Экспорт/STL.

Вы можете найти ярлыки для предварительного просмотра, рендеринга и STL в строке меню.

Настройка модели

Установите ширину, например. Внутренняя_Ширина_База = 120;

Установите высоту, например. Inner_Height_Base = 32;

Установите фаску, например. фаска_лид = 3; chamfer_base = 3;

Выберите, хотите ли вы гладкие стороны, например. гладкие_стороны = 0; // [0: нет, 1: да]

Есть куча других вариантов настройки темы и т. д. Пока мне не пришлось их менять.

Ошибки

Вам нужна последняя версия OopenSCAD. Версия по умолчанию 2021 года не работает. Прокрутите страницу загрузок вниз и получите последнюю версию снимка разработчика.

Если вы решите создать и шапку, и тело с помощью этой опции:

part_to_print = 0; // [0: все, 1: База, 2: Крышка]

Вы можете получить это сообщение. Вы можете игнорировать это.

ВНИМАНИЕ: объект может быть недействительным 2-многообразием и нуждаться в ремонте!
