Параметрический чехол Wemos D1 Mini

Мотивация

Я использовал дизайн FoxPrint3D в течение многих лет, но порт USB не совсем соответствовал платам Wemos D1 Mini, которые я обычно покупаю. Я также подумал, что в дизайне можно было бы использовать некоторые другие функции и корректировки.

Решение

(Пере)Разработайте и распечатайте индивидуальное крепление, которое позволит достичь следующих целей:

Полностью параметрический, обеспечивающий настройку всех размеров.
Такая же плотная посадка и сборка без инструментов, что и у конструкции FoxPrint3D.
Порт, ориентированный на все доступные пользователю функции (или легко настраиваемый с помощью файла Fusion).

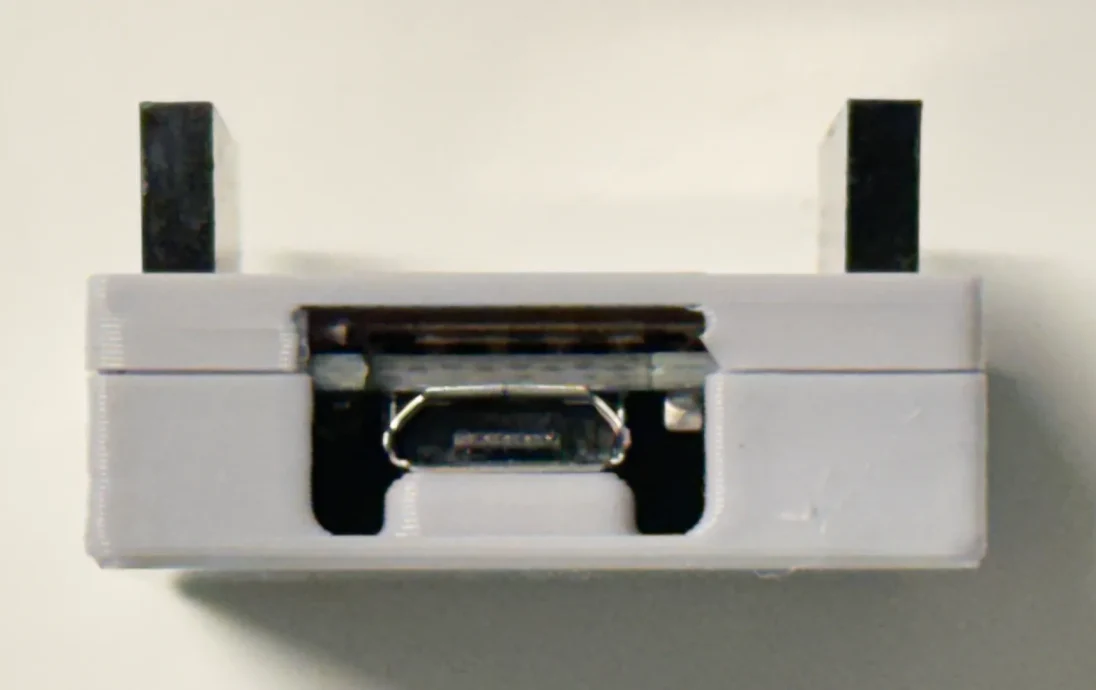

USB-порт
Светодиодный индикатор
Кнопка сброса
Контакты и метки заголовка
Две вершины

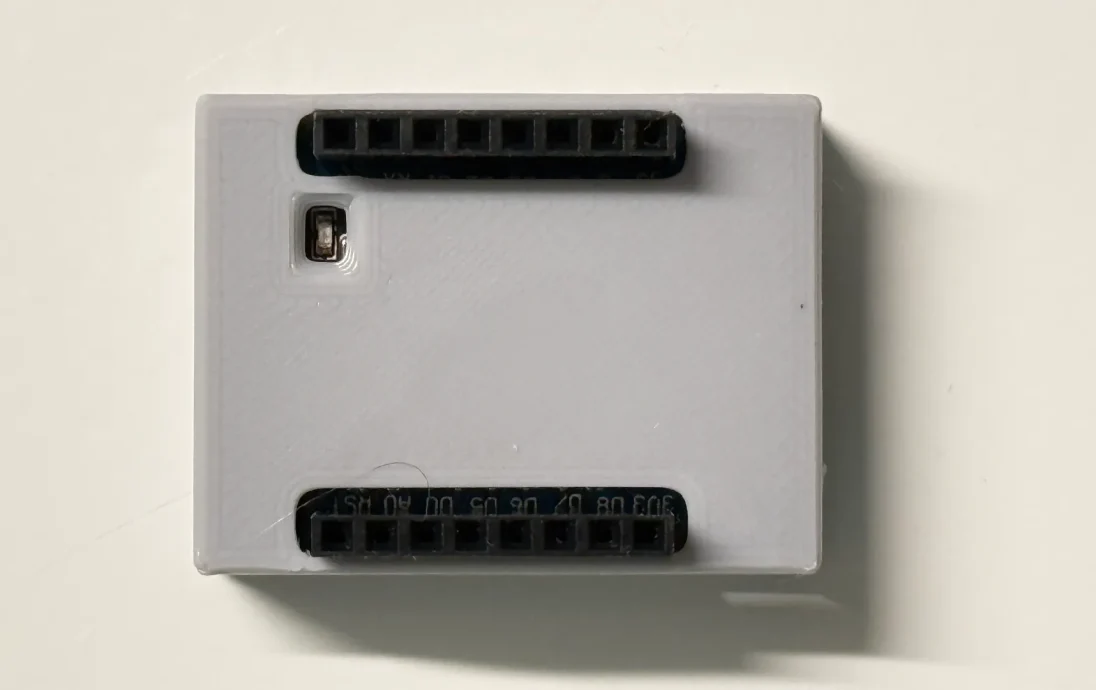

Закрыто — только те функции, которые доступны пользователю, имеют отверстия (т. е. контакты разъема и этикетки, а также светодиодный индикатор).

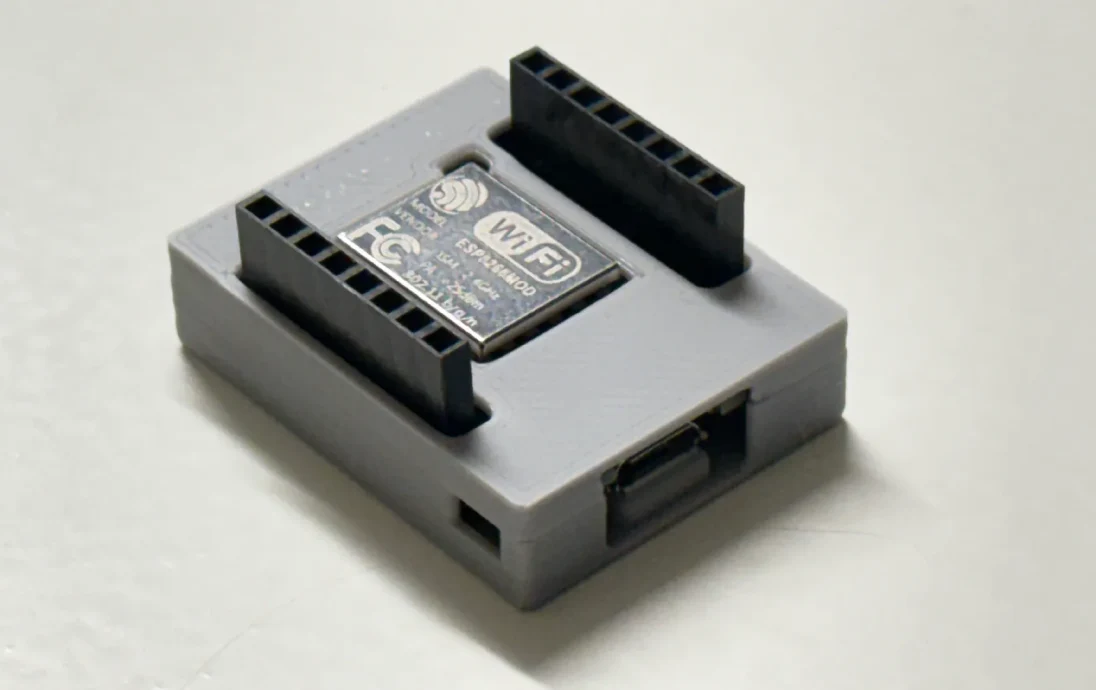

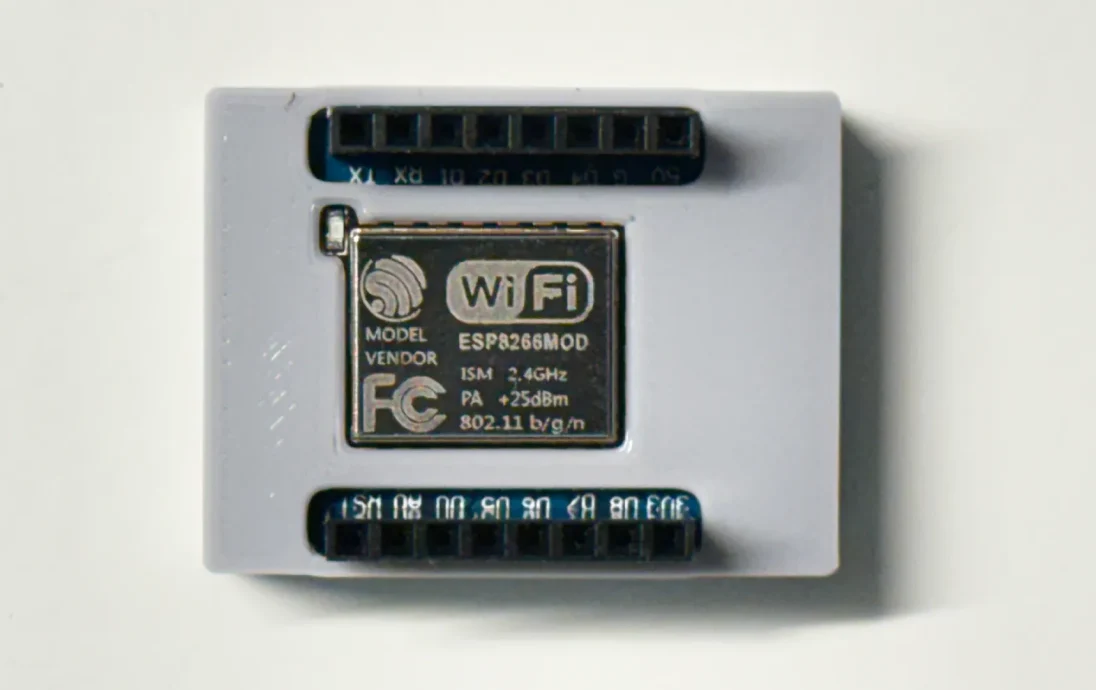

Открытый — то же, что и закрытый, но также полностью отображает чип Wi-Fi и позволяет сделать верх на 2 мм короче закрытого верха.
Минимальное использование материала
Опоры не требуются
Дизайн

Дизай�� предназначен для этих плат Wemos D1 Mini. Другие, скорее всего, подойдут, но порты могут потребовать некоторой настройки (см. «Настройка»).

Кастомизация

Файл Fusion включен.

Если вы не можете заставить Fusion работать на вас, отправьте мне сообщение (см. ниже), и я опубликую запрошенные вами файлы модели при первой же возможности.

Материалы
(1) Мини-плата Wemos D1
Это платы, на которых основан этот дизайн.
Печать

Мои настройки и ориентацию модели см. в прикрепленном файле .3mf (поддержки не требуются). Обе вершины включены, поэтому выберите одну и отключите другую.

Я создавал прототип на Prusa CORE One.

Постобработка

Возможно, попробуйте собрать/разобрать корпус несколько раз, прежде чем вставлять карту, чтобы убрать лишний пластик.

Вопросы

Если у вас возникнут вопросы, дайте мне знать (Messenger | Printables.com).

Бесстыдная пробка

Если эта модель помогла вам решить проблему, сэкономила время или каким-либо образом немного облегчила вашу жизнь, нажмите кнопку «Нравится» и опубликуйте свои отзывы! Если после нажатия на название модели не получилось, дайте мне знать (Messenger | Printables.com). В любом случае, Спасибо.
