Параметрическая температура и мостовая башня + генератор G-кода

Это полностью параметрический ремейк температурной башни из работы Tronnic (а не ремикс). Мне понравился его базовый дизайн, но мне не хватало возможности настраивать параметры, и, следовательно, это так!

Вы можете:

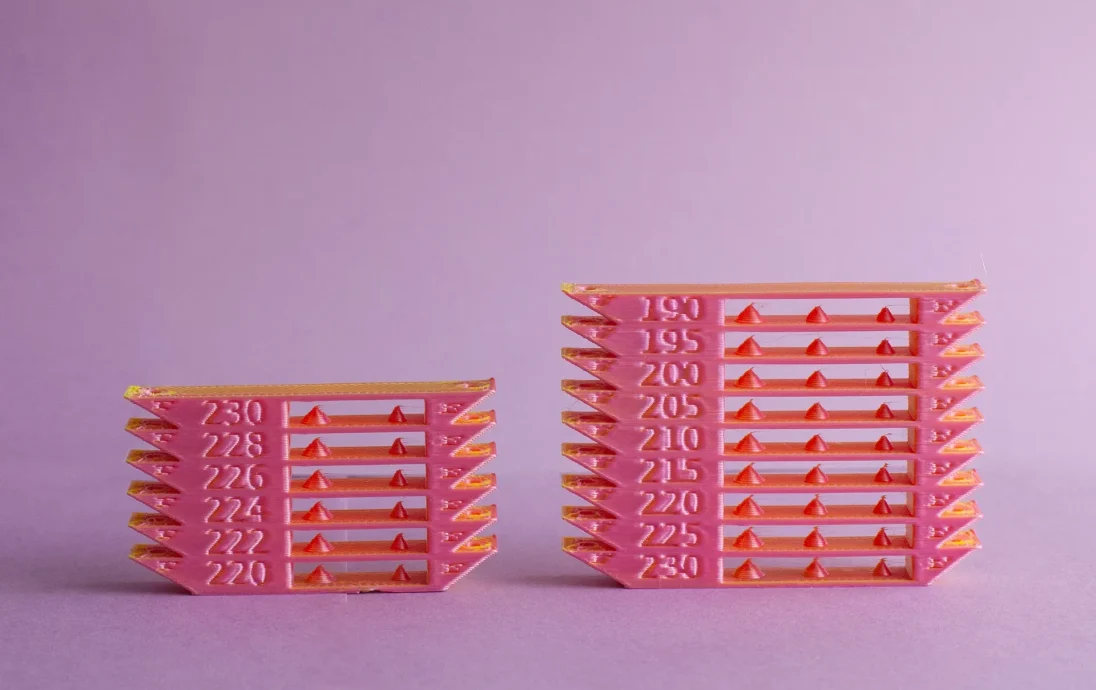

Установите температурный диапазон и скорость изменения (с интервалом минимум 1 градус), а также увеличивайте или уменьшайте температуру по мере подъема башни.
Измените длину и толщину моста, а также коли��ество конусов (для проверки натяжения) на нем.
Выберите углы для обоих тестов на вылет.
Выберите размер модулей (глубину и высоту, так как ширина рассчитывается автоматически в зависимости от длины моста и углов свеса).

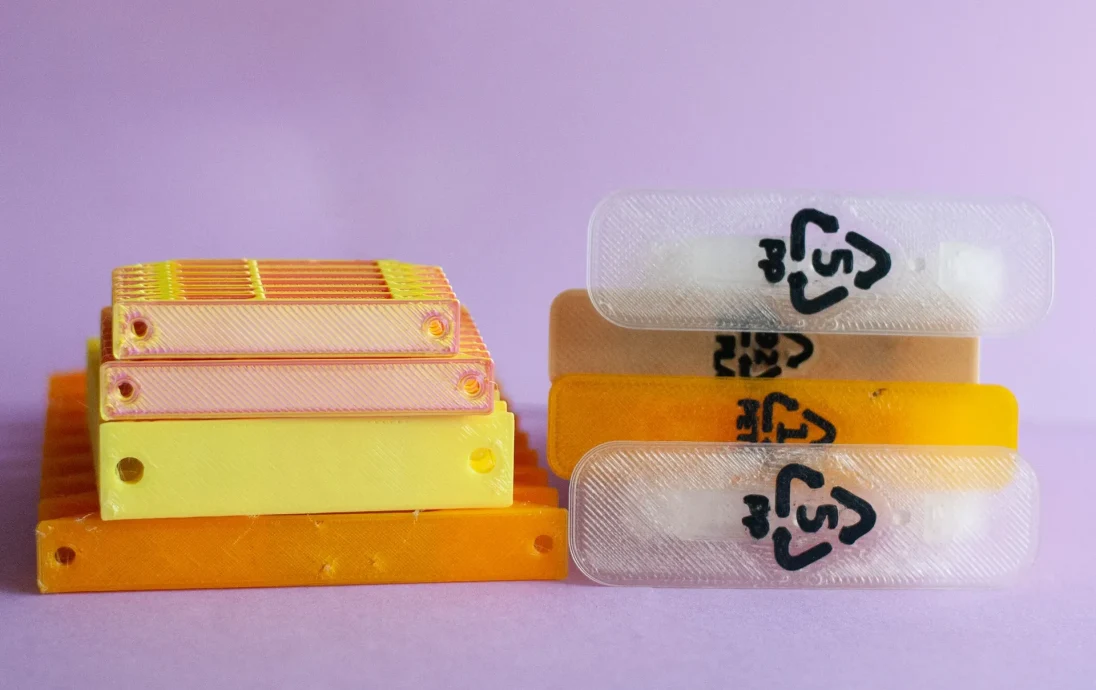

Выбирайте между двумя стилями основания: закругленным и широким основанием по умолчанию (как в дизайне Tronnic) или другим, более тонким, которое не выступает из башни. Вы также можете выбрать его толщину. Если вы выберете закругленное основание, вы можете выбрать его угловой радиус, чтобы сделать основания меньшего или большего размера; это хорошо работает с материалами, которые трудно приклеить к пластине, и обычно вы печатаете с широкими полями (например, с полипропиленом).
Выберите шрифт, которым будут напечатаны цифры, и его глубину.

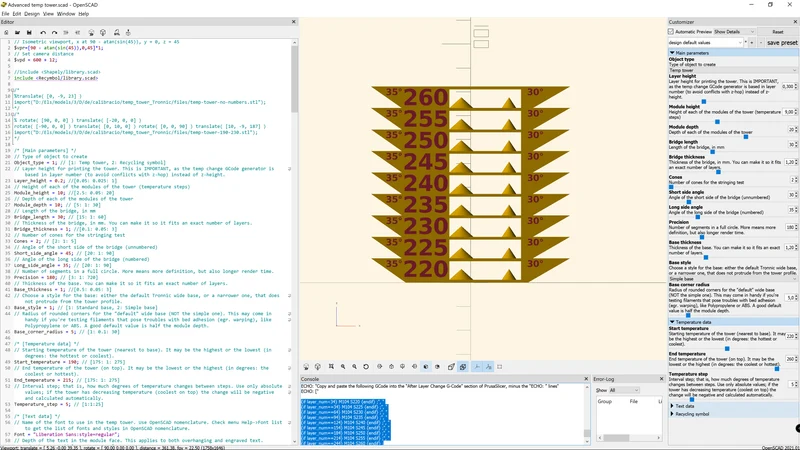

Настройщик OpenSCAD выведет G-код, который вам необход��мо добавить в раздел «После изменения слоя» в «Настройках принтера» вашего слайсера, чтобы он соответствовал температурам. Убедитесь, что вы указали высоту слоя, на которой будете печатать, и желательно, чтобы первый слой был той же высоты, что и остальные, а температура нити установлена ​​на начальном уровне (во избежание конфликтов между инструкциями).

Настройщик OpenSCAD также выведет предлагаемое имя файла для вашей башни; чтобы экспортировать его в формате STL, визуализируйте его в CGAL с помощью F6 или меню «Дизайн->Рендеринг», затем F7 или нажмите кнопку «STL» или «Файл->Экспорт->STL». Номенклатура этого файла:

Temp_tower-{глубина модуля}x{высота модуля}-{первая температура}_to_{последняя температура}_step{скорость изменения температуры}-br{длина моста}x{толщина моста}-c{количество конусов}-a{угол свеса на короткой стороне}_{угол свеса на длинной стороне}-(thin_)base{толщина основания}(_cr{радиус угла})-{высота слоя}(-{глубина текста if != 0,6}td)(-{материал})

Соглашение об именах файлов может показаться слишком сложным, но оно помогает отличить разные конструкции башен.

Наконец, установив библиотеку Recymbol, вы можете добавить символ переработки в одном из трех стилей (для печати на печати, простого соединения или многоуровневого соединения — что выглядит лучше). Библиотека не требуется; программа настройки просто выдаст какие-то ошибки и всё. Но установить его легко и бесплатно: просто скачайте файл библиотеки, откройте папку библиотеки OpenSCAD (см. меню «Файл» -> «Показать папку библиотеки в OpenSCAD»), создайте в ней папку «Recymbol» и поместите файл «Library.scad» в эту папку «Recymbol»; никаких дополнительных действий не требуется.

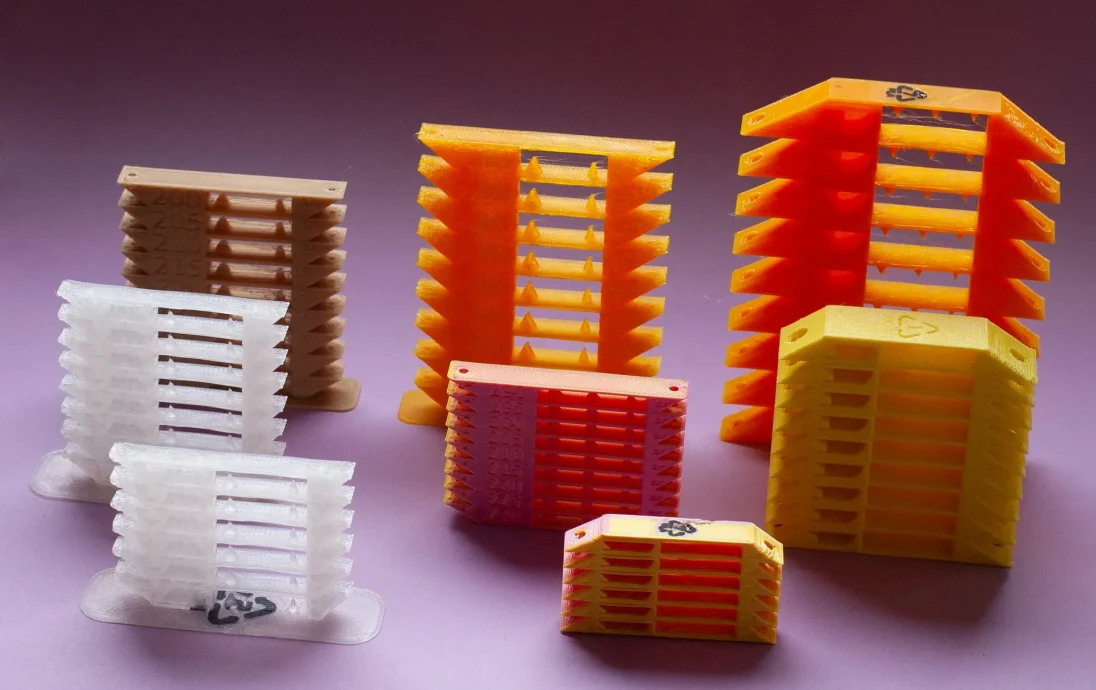

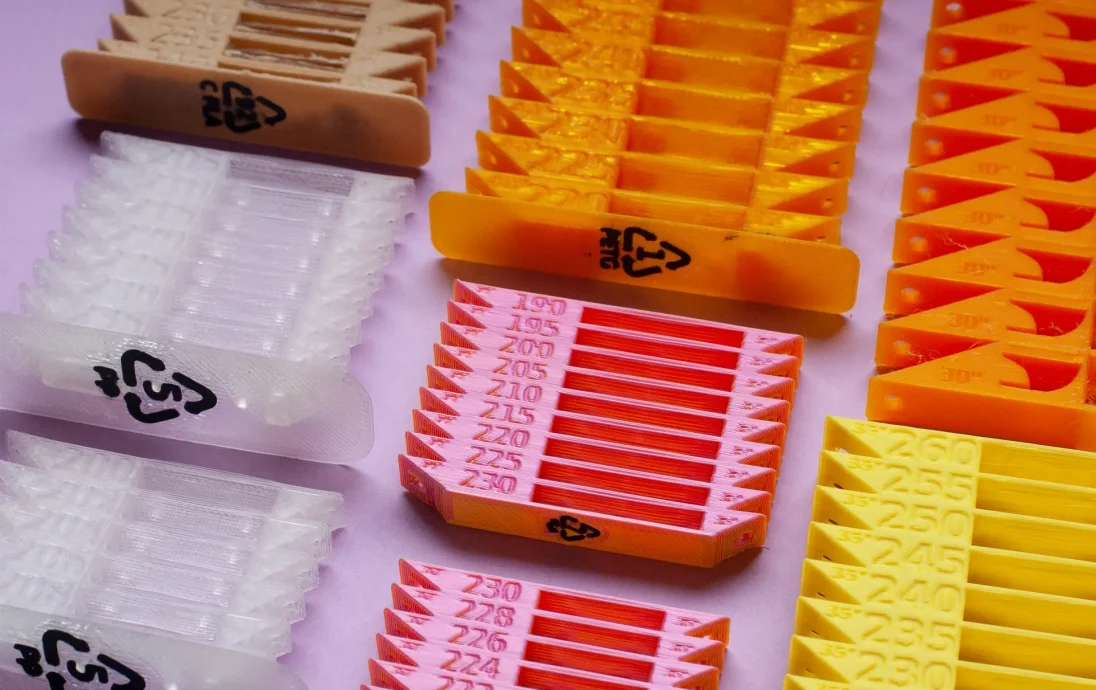

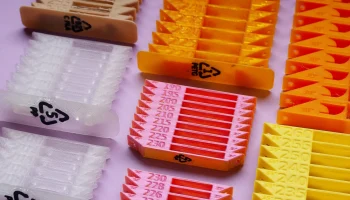

Как видно на изображениях, символ переработки можно напечатать другим цветом, без MMU, с помощью техники «печать на печати» Дэвина Монтеса. Более подробно это описано в записи о Recymbol, но в двух словах вы просто печатаете символ, удаляете продувочную линию и юбку, меняете нить и печатаете башню прямо на ней («печать на печати»). Отрицательные пространства в башне смещены, поэтому нет размазывания или перетаскивания.

Возможно, вам захочется проверить и другие мои утилиты калибровки, все они параметрические и настраиваемые:

Калибровочный куб множителя экструдера
Простая температурная башня с генератором G-кода
Башня E-Cor (форма сигнала для шаговых драйверов TMC) с генератором G-кода.
Параметрический тест на вылет с поддержкой генератора принудительного исполнения.
Калибровочная матрица глажки с генератором модификаторов.

А также непараметрический, но модифицируемый точный калибровочный тест Live-Z.

Закончив тестирование и калибровку, попробуйте свои нити с помощью параметрических образцов!

Удачной печати!
