Параметрический корпус ESP32/ESP8266 - Fusion 360........

Это полностью параметрический дизайн Fusion 360 для корпуса, предназначенного для 3D-печати и предназначенного для процессоров ESP (ESP8266, ESP32 и т. д.), установленных на коммутационных платах.

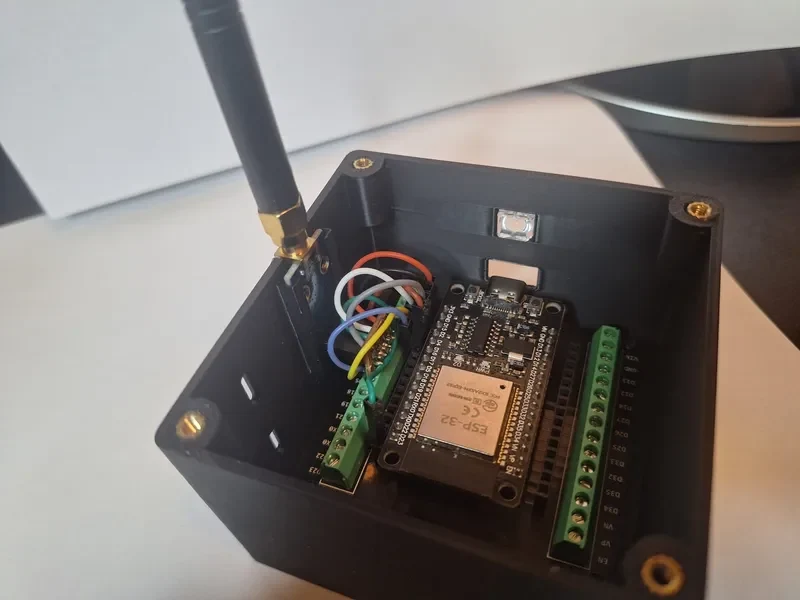

Все ключевые размеры и функции контролируются с помощью параметров, что позволяет легко адаптировать корпус к вашей конкретной плате, проводке и дополнительным компонентам. Коммутационная плата крепится близко к передней стенке, поэтому дополнительный USB-разъем можно использовать как для питания, так и для прошивки.

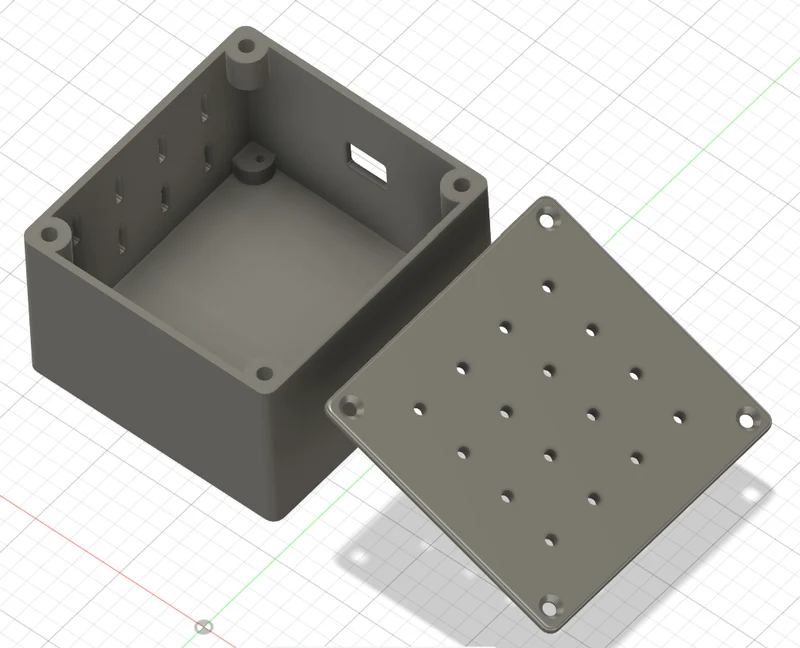

В конструкцию входит навинчивающаяся крышка с регулируемым перекрытием и зазором. При необходимости можно установить дополнительные вентиляционные отверстия (сбоку) и вентиляционные отверстия (крышку). В зависимости от настроек параметров во внутреннем пространстве достаточно места для дополнительных модулей, подключенных с помощью соединительных кабелей Dupont.

Параметры организованы в логические группы с помощью суффикс�� и должны быть отсортированы для отображения групп.

Идентификатор

Группа

а

Коробка

б

Крышка

с

Опции

д

печатная плата

е

Столбы

ж

Вентиляция

г

Монтаж на печатной плате

х

Рассчитано

После определения параметров модель можно дополнительно настроить непосредственно в Fusion 360, добавив собственные вырезы или элементы крепления.

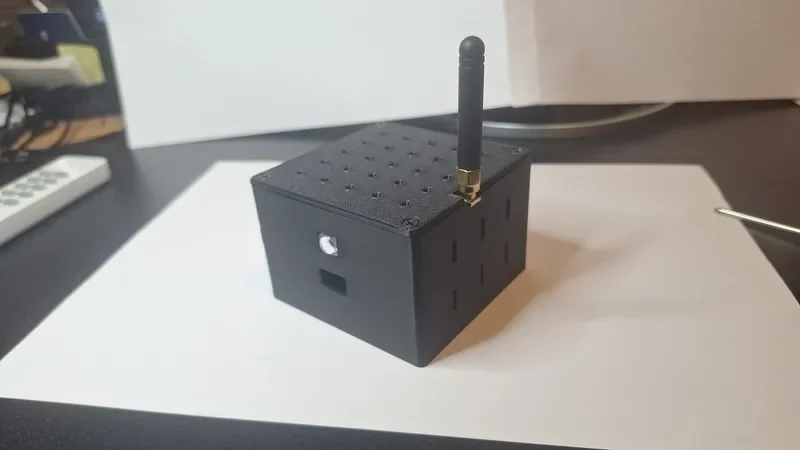

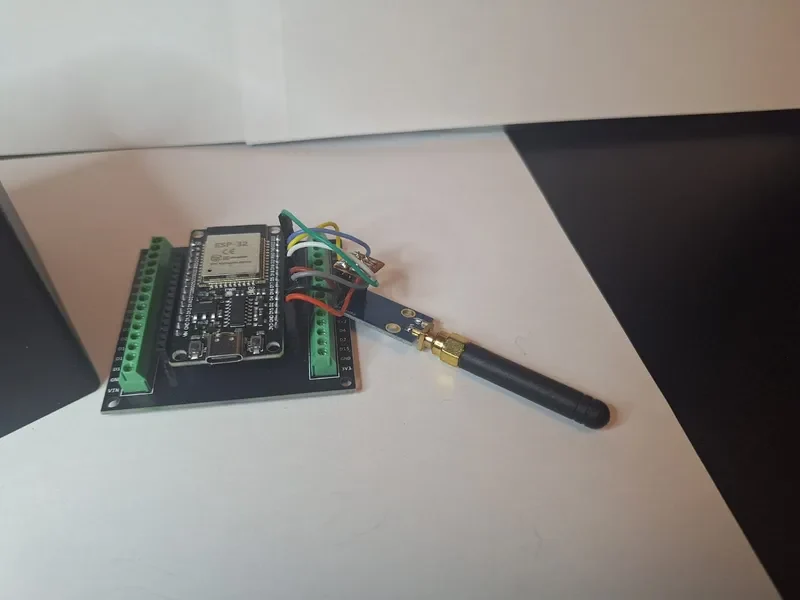

Проект включает в себя полностью параметрический исходный файл Fusion 360, а также примеры файлов STL, включая практический пример корпуса для ESP32 с приемопередатчиком CC1101 RF433.
Примечание. Эта модель создана на основе более ранней версии базовой модели.

Печать заметок
Предназначен для легкой печати PLA или PETG.
Протестировано с соплом 0,4 мм и высо��ой слоя 0,2 мм.
Никаких опор не требуется. Автоматически ориентируйте или переворачивайте крышку, чтобы избежать необходимости в поддержке.

Список изменений:

21.01.26 Изменения названий параметров; добавлены опции для вентиляционных отверстий с обеих сторон

24.01.26 Добавлена опора для подвесных частей стойки.

03.08.26 Рефакторинг параметрической геометрии для надежного обновления параметров (Fusion360)
Переименованы параметры с суффиксами для лучшей группировки.
Геометрия вентиляции (опция) теперь определяется в % от открытой площади.
