Корпус TonUINO в стиле старого радио

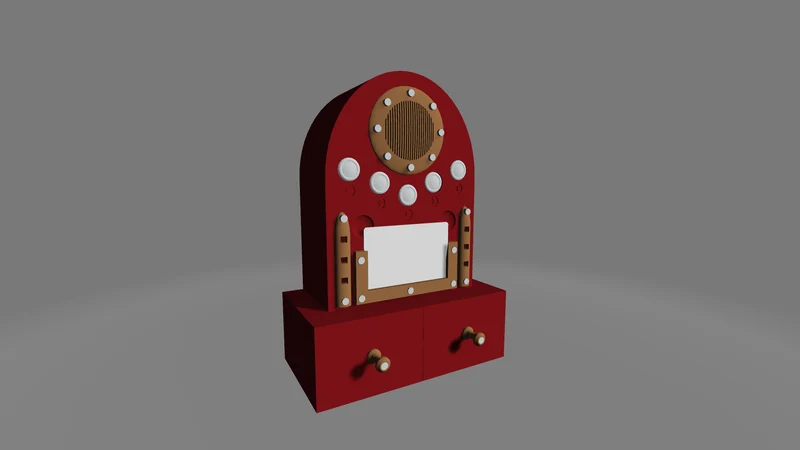

Корпус для радиоплеера TonUINO

Информация о проекте: www.voss.earth/tonuino/

Печатные платы: www.leiterkartenpiraten.de/

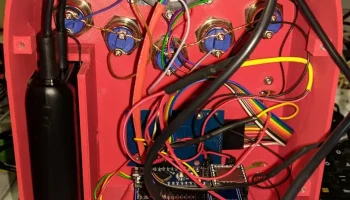

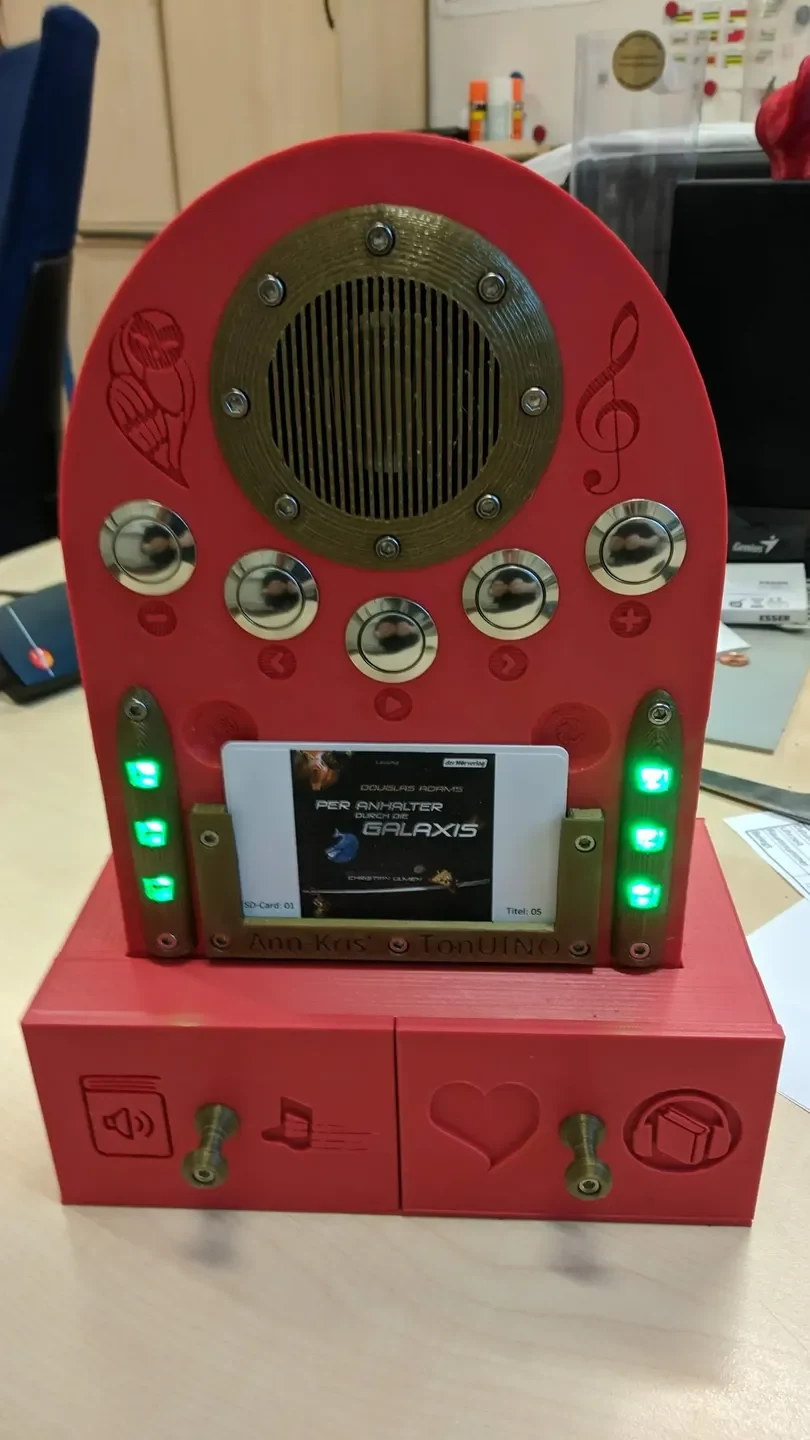

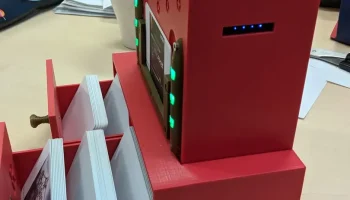

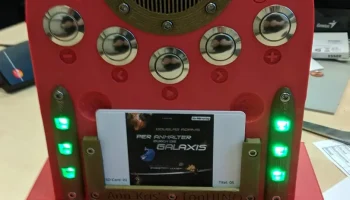

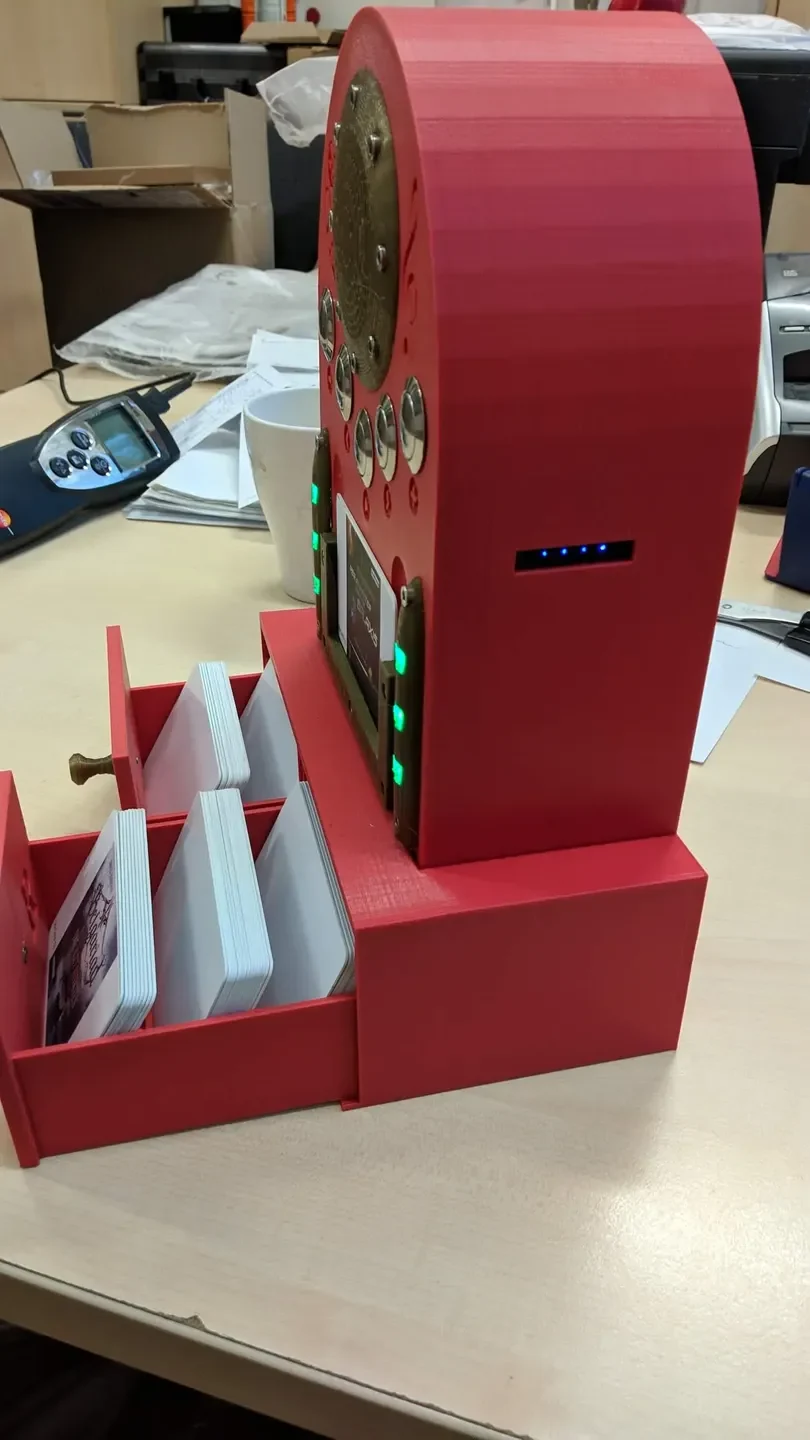

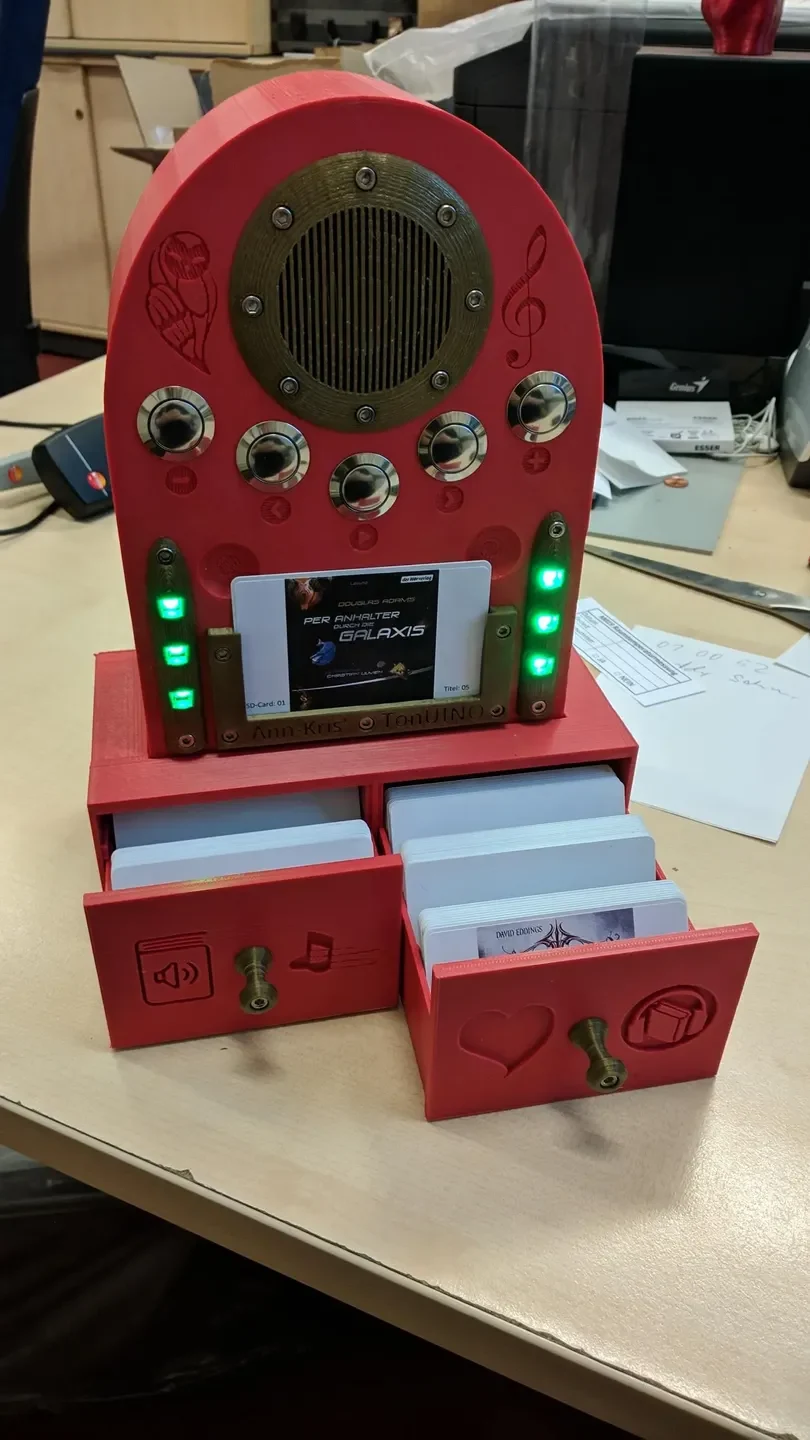

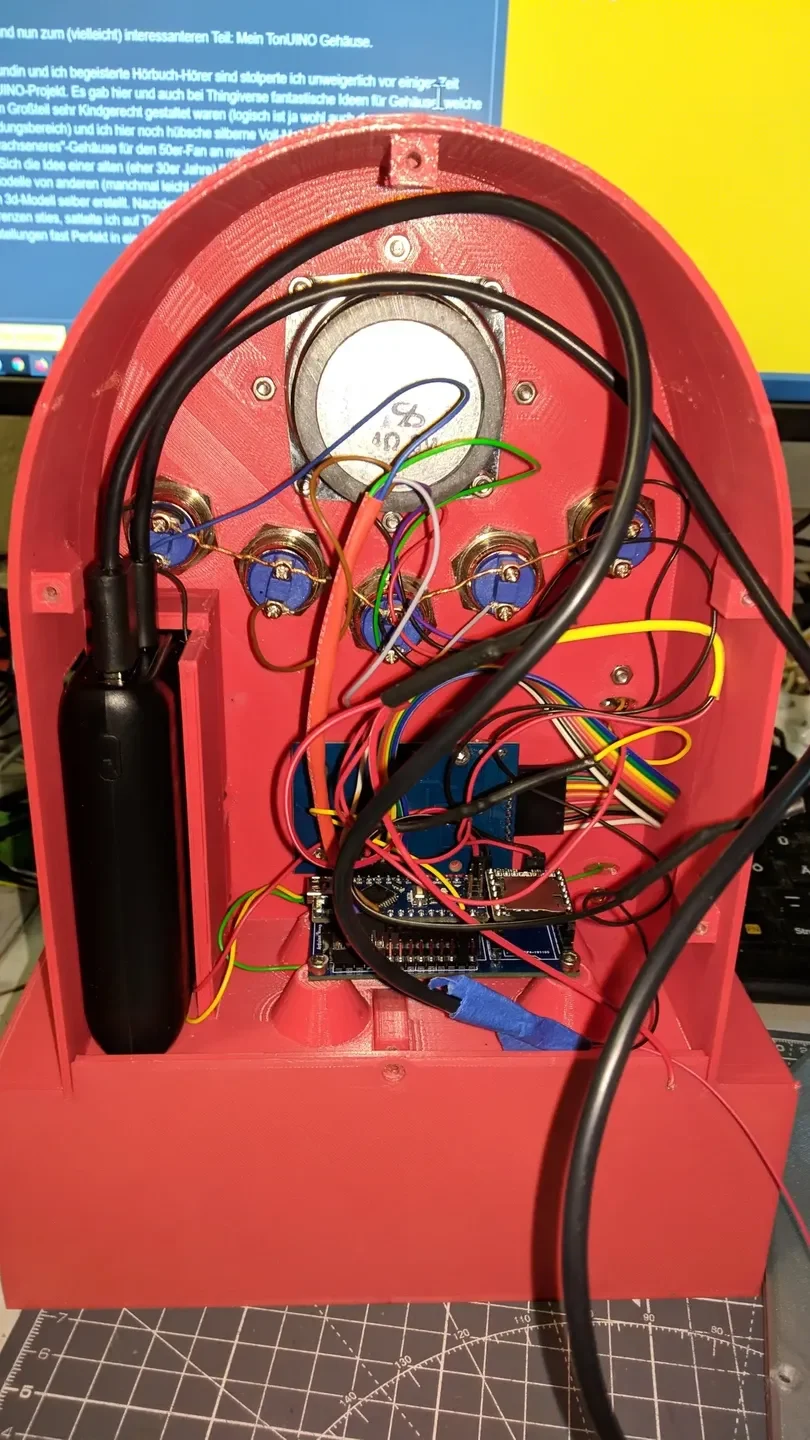

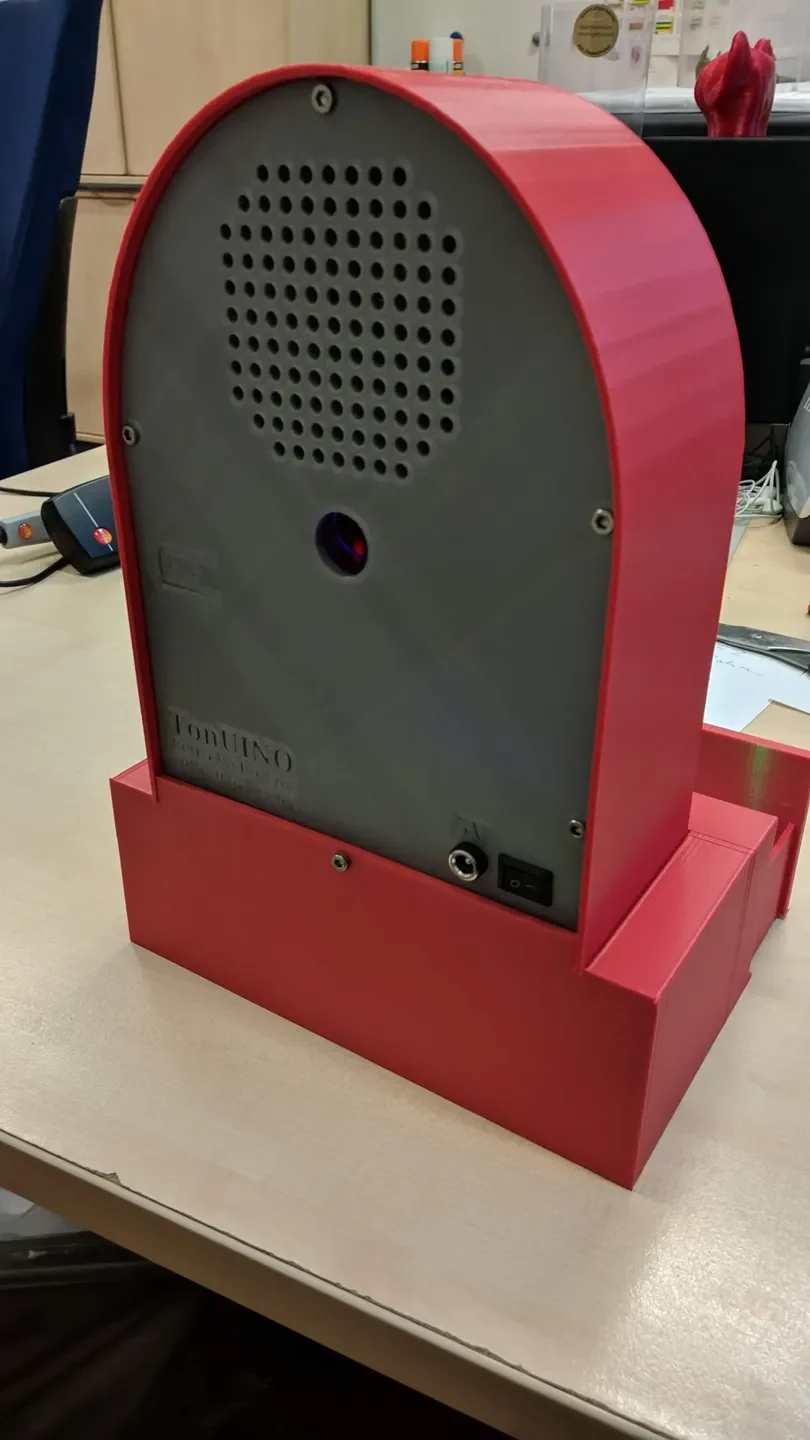

На фотографиях показан мой первый дизайн с платой TonUINO-Classic.

Я еще не распечатал корпус платы «все в одном».

Все детали были напечатаны на моем Anet PK8, толщиной 0,2 мм, без поддержки.

Я разработал и распечатал футляр для своей девушки на Рождество более двух лет назад, но по причинам не удосужился его опубликовать. Тем временем я адаптировал корпус для платы «все в одном», но не распечатывал его, поскольку построенная мной классическая версия работала к удовлетворению моей жены.

Я купил банк питания на Amazon.de, к сожалению, его там больше нет.

Кнопки с Али-Экспресс de.aliexpress.com/item/32901158032.html?spm=a2g0o.order_list.0.0.6ac15c5frU291t&gatewayAdapt=glo2deu

MP3-плеер, RFID-считыватель и Nano от Az-Delivery www.az-delivery.de/products/tonuino-set.

У меня все еще был динамик в ящике для захвата.

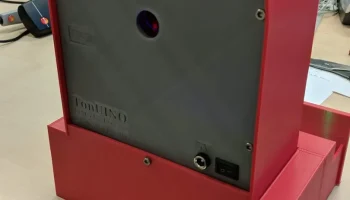

Переключатель должен быть такой www.amazon.de/dp/B078XQPYKR?ref_=cm_sw_r_cp_ud_dp_T1JPV97TNTM44Y430P91.

У меня тогда была эта розетка de.aliexpress.com/item/32919587791.html?spm=a2g0o.order_list.0.0.6ac15c5frU291t&gatewayAdapt=glo2deu

и этот кабель для подключения/зарядки de.aliexpress.com/item/32917043448.html?spm=a2g0o.order_list.0.0.6ac15c5frU291t&gatewayAdapt=glo2deu

используется.
