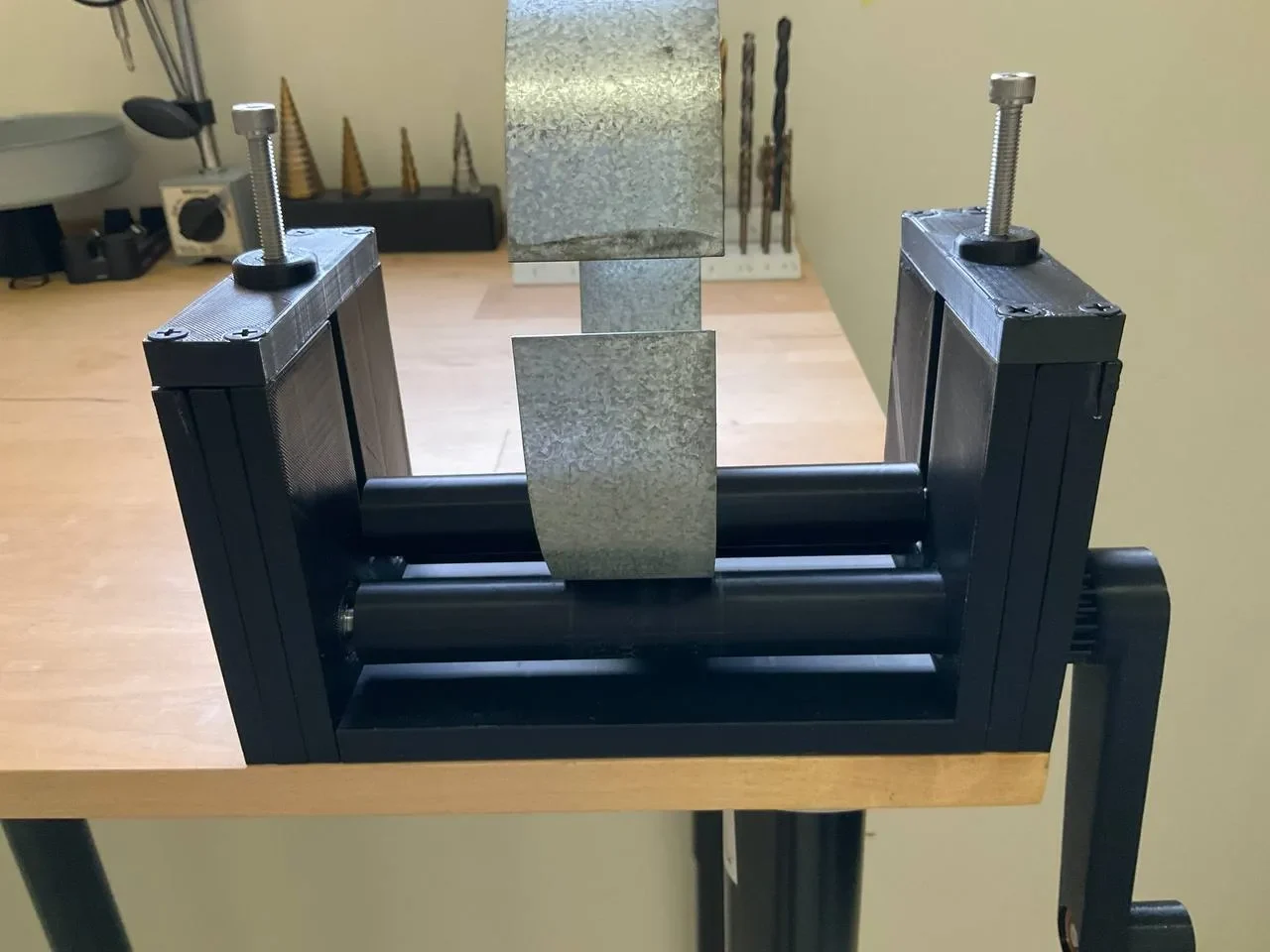

Листопрокатный станок

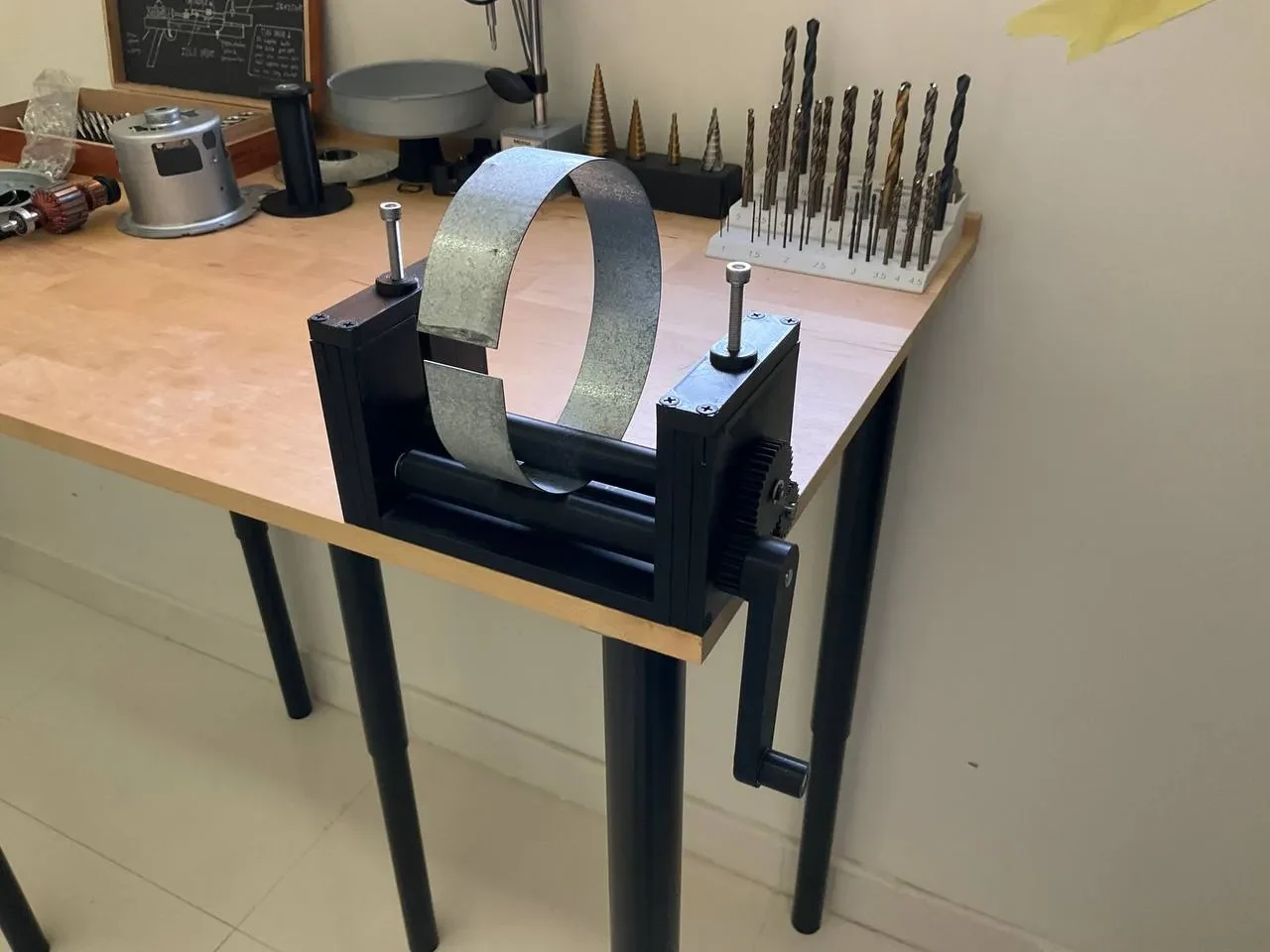

Это устройство предназначено для прокатки листового металла.

Пожалуйста, поймите, что дизайн не идеален.

Запчасти, которые вам нужно купить:

Шесть подшипников 608ZZ
Два подшипника 697ZZ для ручки.
Два болта M6X1, я использовал болты длиной 96 мм.
Две гайки M6X1
Двенадцать шурупов для гипсокартона разной д��ины, лучше иметь под рукой широкий ассортимент.
Три вала из нержавеющей стали с внешним диаметром 8 мм для установки внутри роликов и подшипников.
Стержень диаметром 7 мм и длиной не более 40 мм для ролика ручки и для установки подшипников 697ZZ на ручке.
Зажим M6 E для шестерни с 36 зубьями
Вал с внешним диаметром 3 мм и длиной не более 20 мм для вставки в центральную часть шестерни с 36 зубьями для обеспечения жесткости.

Ролики спроектированы так, чтобы в них впрессовывался вал с внешним диаметром 8 мм.

Обратите внимание, что эта сборка непростая: вам нужно будет выполнить некоторые собственные измерения, обрезать стальные валы толщиной 8 мм до нужной длины, добавить к ним фаски и так далее.

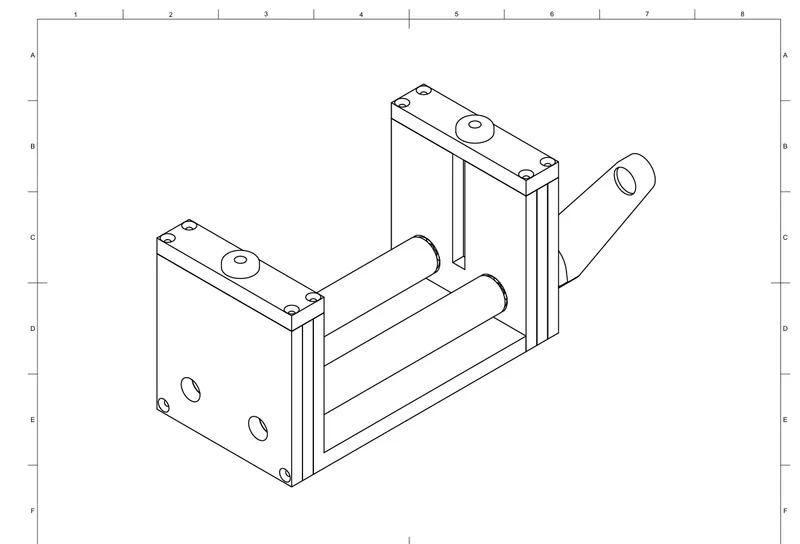

Когда вы успешно распечатаете все детали, надеюсь, вам будет понятно, как его собрать.

Если у вас есть какие-либо вопросы относительно этого устройства, не стесняйтесь комментировать, и я отвечу как можно скорее.
