Долото-фрезерный станок 1/2 дюйма (12 мм) v2 - ручной инс..

Это следующая версия фрезерного станка, который можно распечатать на 3D-принтере. Оригинал был не очень хорош (Plant Router Plane 1/2 дюйма (12 мм) от JohnMartin | Скачать бесплатную модель STL | Printables.com), но работал нормально. Мне пришлось решить некоторые проблемы с прочностью, а также сократить огромное количество материала, необходимого для его печати. Вот тут-то и появится более компактная и гораздо более функциональная версия.

Распечатать инструкции:

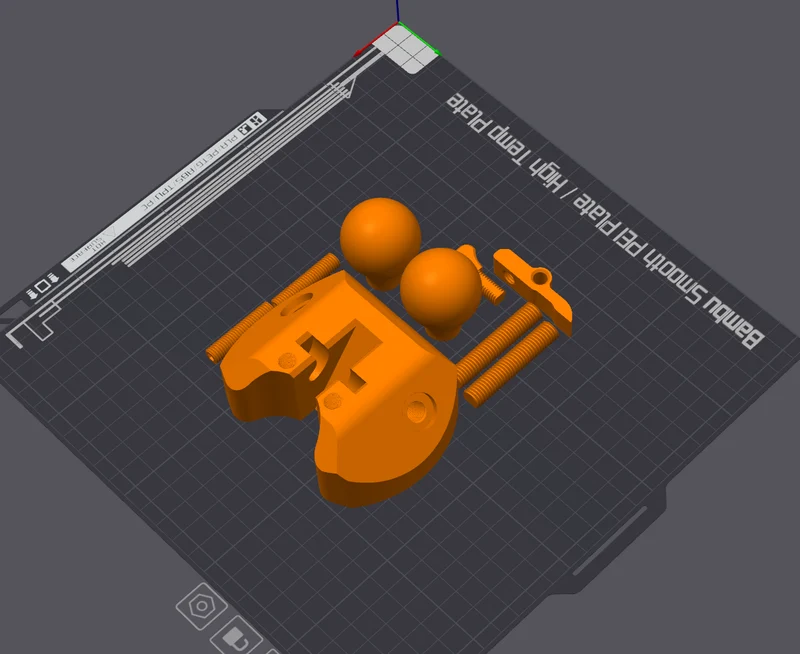

Обязательно напечатайте колпачок рычага со 100% заполнением или с достаточным периметром, чтобы он был цельным. Вам не нужна поддержка. Я напечатал это с помощью ASA, и охлаждение прошло без проблем. Также распечатайте в ориентации, показанной на рисунке.

Вот что изменилось

Намного меньше. Первоначальная версия представляла собой просто огромную трату нити.

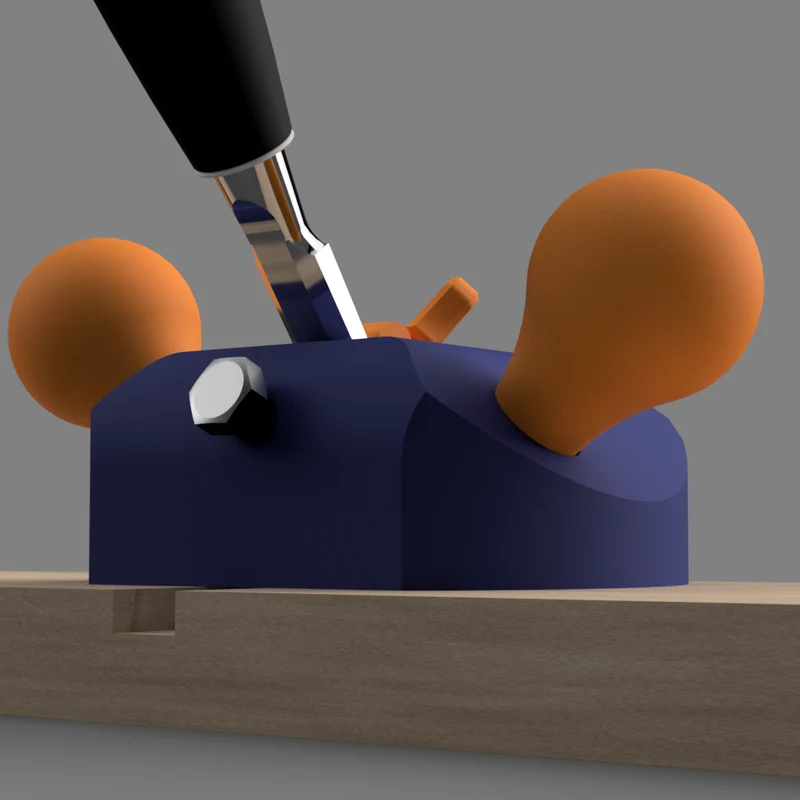

Болт меньшего размера для кнопки удара для втягивания лезвия.

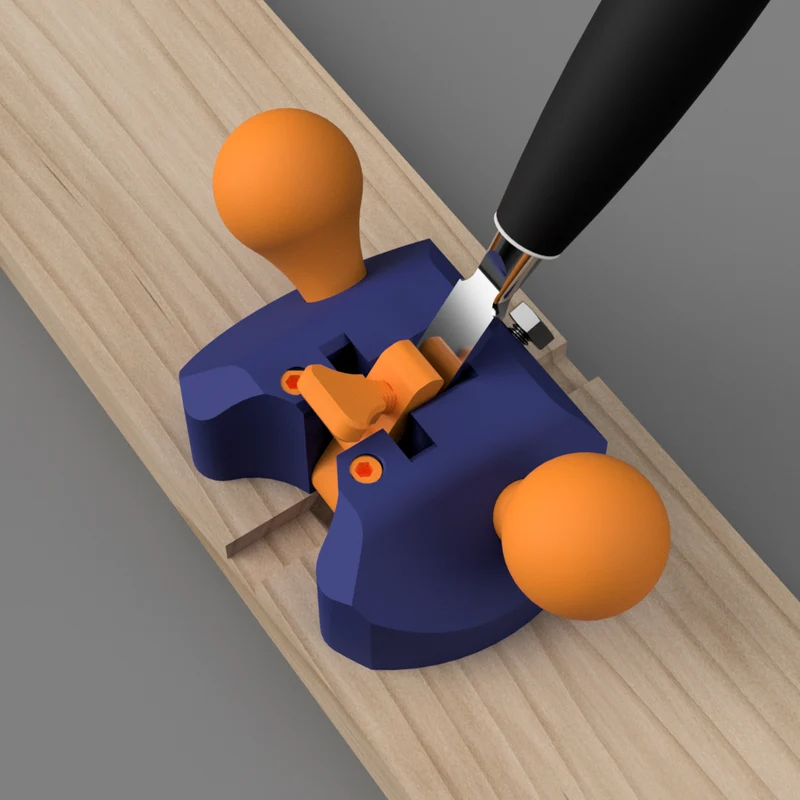

Отказались от танкетки в пользу модели с поворотной крышкой рычага. Он очень хорошо удерживает долото на месте.

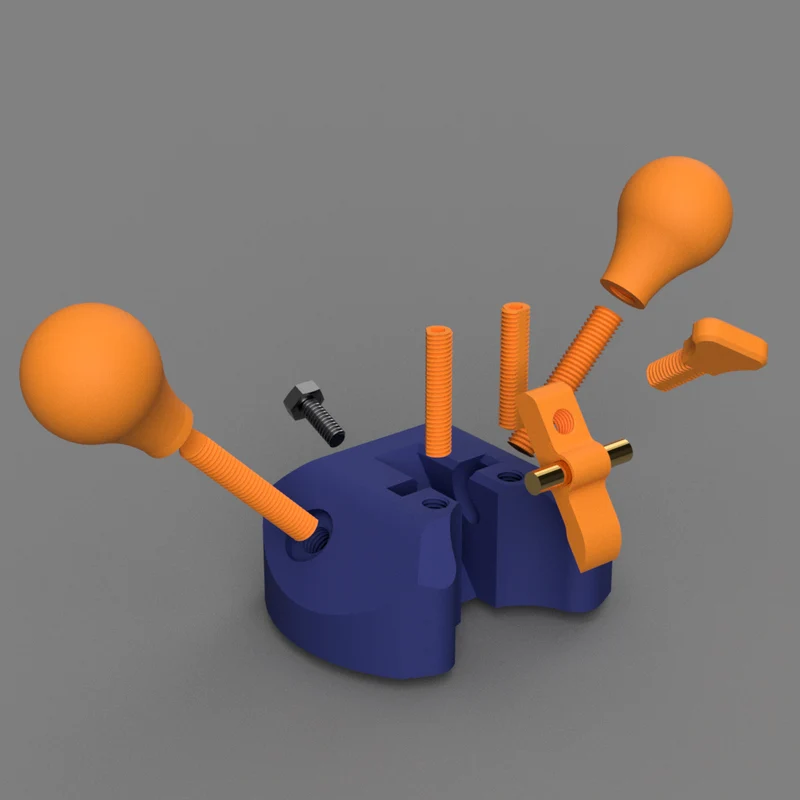

Добавлены вертикальные винты, чтобы предотвратить раскол корпуса по линиям слоев.
Угол был увеличен, чтобы предотвратить слишком силь��ое обратное усилие на долото, из-за которого оно не оставалось на месте.

То, что вам понадобится.

Долото ½ дюйма (12 мм)
Латунный или стальной стержень длиной 1 ¼ дюйма (35 мм) и длиной 6 мм (6 мм).
Шестигранный ключ на 3,5 мм (если у вас есть 3D-принтер, вероятно, он у вас есть), чтобы вкрутить винты опоры корпуса.
Болт ¼-20 для кнопки заднего удара.

Я оставил слот для булавки очень неаккуратным. Я думал, что сделаю основания разной формы и просто буду легко перемещать колпачок рычага от основания к основанию. Он должен оставаться на месте, если у вас там есть долото.
