Корпус для Faketec Promicro Meshtastic

📁 Корпус для Faketec Promicro Meshtastic
📐 STL
🪵 PETG, TPU
❤️ Ставь лайк, если понравилось!

«Copywolf» — это переосмысление  прототипа Node, который был опубликован в субреддите Meshtastic почти год назад. Первоначальный создатель обещал поделиться дизайном, но, к сожалению, до сих пор этого не сделал (несмотря на то, что я неоднократно просил об этом). Оригинальный дизайн, на основе которого был переработан мой дизайн, можно найти здесь: Дизайн небольшого узла с заменяемой батареей 18650, на базе nrf с очень низким энергопотреблением, с внешней антенной, с оптимальным внешним видом и функциональностью, позволяющим легко обслуживать тележку с помощью инструмента, с универсальным креплением с обеих сторон для создания адаптера крепления, а также с фиксированным предварительным просмотром узла: r/meshtastic

Дождавшись достаточно долго, я отказался от надежды увидеть оригинальные файлы и начал воссоздавать базовый дизайн, добавляя в него свои собственные идеи. Результатом стал «Copywolf» (Copycat).

Он питается от одной батареи 18650 (не припаянной и сменной), имеет экран Oled 0,96, датчик окружающей среды BME280, GPS, зуммер, вибрационный мотор, консервированные сообщения, переключатель навигации, светодиод уведомлений, металлическую кнопку Prog для тяжелых условий эксплуатации, кнопку сброса филамента, боковое крепление для аксессуаров. Антенный разъем SMA и разъем TPU USB C.

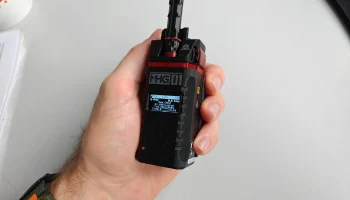

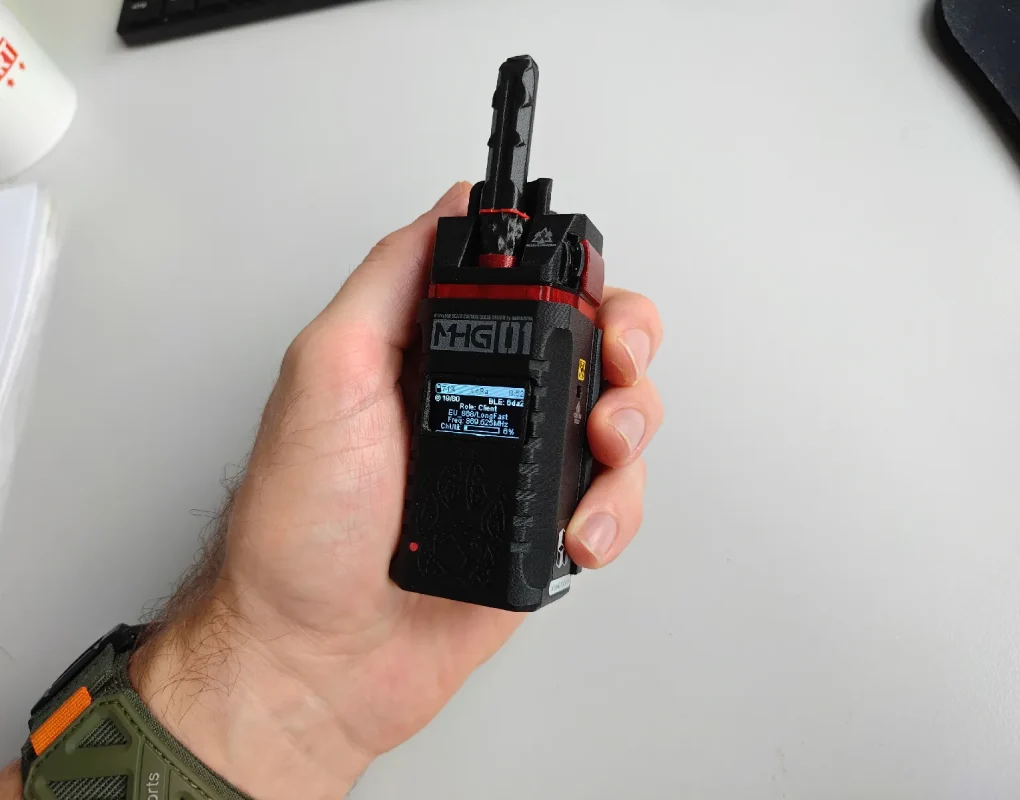

На мой взгляд, этот дизайн оказался одним из лучших благодаря вдохновению оригинальным дизайном создателей! Горизонтальный дисплей позволяет легко управлять им в «режиме одной руки»: указательный палец легко нажимает кнопку prog, а большим пальцем можно одновременно использовать переключатель навигации. Он подходит для любой антенны, совместимой с SMA, диаметром до 12 мм.

Я сделал множество фотографий, на которых показаны все детали на этапе сборки, поэтому, пожалуйста, обратитесь к ним.

Печатные платы Faketec Revision 5 и 5b имеют четкую маркировку от Shimon и не требуют дополнительных пояснений.

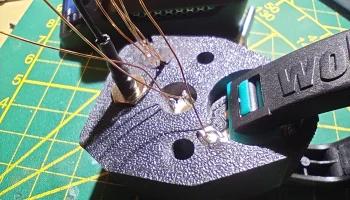

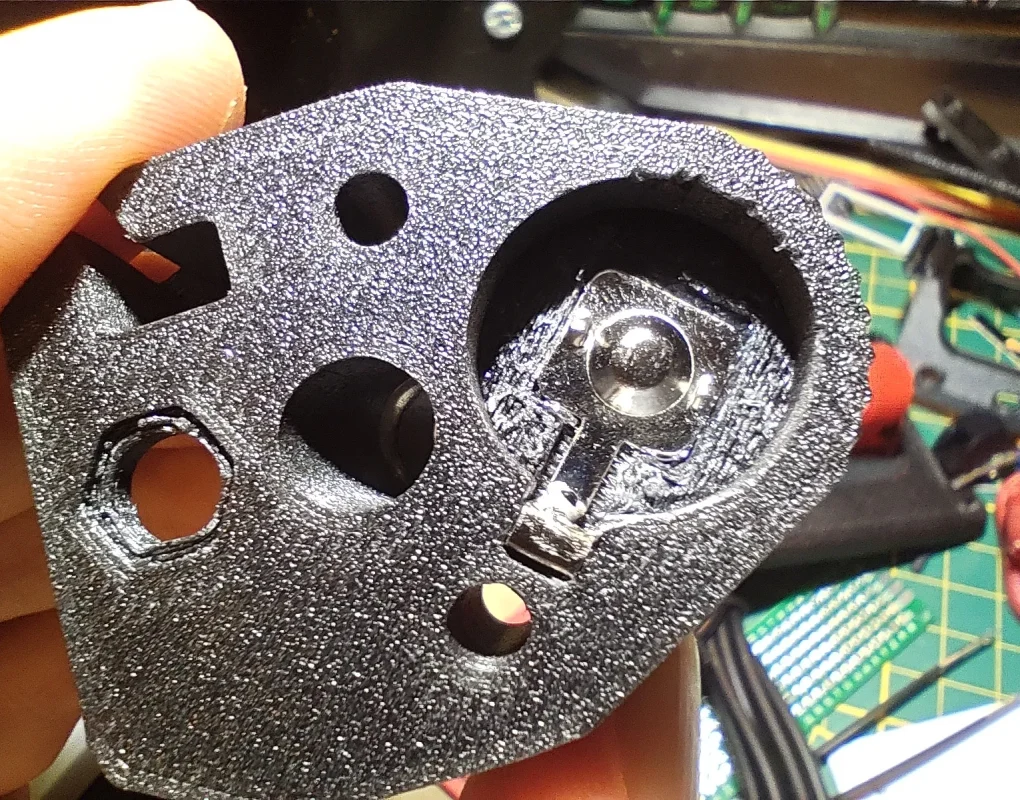

В верхней крышке находится кнопка Prog, а также антенна SMA, навигационный переключатель и положительный полюс подключения батареи.

Чтобы кнопка Prog могла вкручиваться в верхнюю крышку, необходимо вжать гайку, которая поставляется вместе с переключателем, в верхнюю крышку. Вырез находится прямо за местом, где будет установлен штырь SMA.

С помощью разъема JST верхняя часть будет  соединена с нижней частью после закрытия узла.

Используя кабели разъема JST и лакированный медный провод 0,3 мм, я просто подключил все соединения на плате Faketec, которые необходимо подключить к верхней крышке, к разъему JST, чтобы при необходимости можно было легко снять верхнюю крышку.

Чтобы плата Faketec не поднималась при вставке разъема USB C, я использовал кусок твердой пены, который поместил на верхнюю часть платы Faketec, чтобы она была на одном уровне с верхней частью основного корпуса (см. фотографии).

Убедитесь, что провода, подключенные к дисплею и датчику окружающей среды, достаточно длинные. Я также настоятельно рекомендую использовать тот же лакированный медный провод 0,3 или даже 0,2 мм, так как он очень гибкий и его легко убрать в и без того очень ограниченном пространстве внутри корпуса.

Поскольку все компоненты будут прижаты друг к другу, обязательно используйте каптонную ленту, чтобы предотвратить короткое замыкание, а также убедитесь, что нет острых точек пайки, которые могут проткнуть каптонную ленту.

GPS-антенна устанавливается с левой стороны и также может быть закреплена каптон-лентой, то же самое касается датчика окружающей среды на противоположной стороне. После установки платы Faketec они больше не могут выпасть, поэтому каптон-лента также служит для изоляции и предотвращения коротких замыканий.

Уплотнение из TPU/прозрачного PLA/PETG является обязательным и создает абсолютно необходимую дополнительную полость/пространство для разъема JST. Если у вас нет TPU, вы также можете напечатать его из любого другого филамента, главное, НЕ оставляйте его без уплотнения, иначе вы не сможете закрыть корпус!

Дисплей специально немного наклонен, чтобы солнце не отражалось в ваших глазах, когда вы смотрите на него на улице.

Звуковой сигнал вставляется в небольшой туннель, который проходит под углом в середине корпуса внутри,  вставьте его достаточно глубоко, чтобы он не мешал при установке платы Faketec на место. Вы также можете немного регулировать громкость зуммера, либо вдавливая его до упора, чтобы уменьшить полость и сделать звук более тихим, либо останавливаясь прямо у туннеля, чтобы конец зуммера был на одном уровне с внешней стенкой, создавая большую полость и, следовательно, большую громкость.

Когда вы смотрите на узел, стоящий вертикально, верхняя часть дисплея наклонена к вам, рама дисплея с таким же углом приклеивается к основному корпусу, будьте осторожны с клеем и наносите его только на внешнюю раму. Если возможно, сначала приклейте раму и дайте ей полностью высохнуть, прежде чем устанавливать дисплей, чтобы пары клея не побелели дисплей и не повредили верхний слой.

Если вы хотите, чтобы ремешок из ТПУ был загнут внутрь, как у меня, просто направьте струю горячего воздуха на изгиб ремешка из ТПУ, одновременно прижимая его.

Обязательно защитите окружающую поверхность от горячего воздуха, так как мы хотим размягчить только TPU, а не другие части узла. Повторите тот же процесс с обеих сторон. Продолжайте прижимать его, пока он полностью не остынет, после чего он останется в желаемой форме.

Когда вы печатаете «суперзахват» и сталкиваетесь с неудачными печатями, как это случилось со мной, когда одна из боковых стенок упала во время печати из-за плохой адгезии к столу, даже несмотря на то, что я активировал опоры и ободок, я добавил еще один вариант с дополнительными опорами внутри, которые должны легко сниматься после печати.
