Faketec корпус с GPS

Обновления

    Добавлена новая версия передней панели, подходящая для (НОВОГО) OLED-дисплея размером 0,96 дюйма, так как прежняя версия была разработана для OLED-дисплея оригинального размера.

    Добавлена версия, подходящая для аккумуляторов 18650. Она немного толще, но с более крупным аккумулятором выглядит лучше.

Описание

Это мой первый самостоятельно разработанный корпус для Faketec V4.
Я попробовал многие из доступных здесь корпусов и понравились особенности нескольких из них. К сожалению, не было ни одного дизайна, который включал бы все функции, которые я хотел. Поэтому я объединил аспекты, которые мне понравились из нескольких дизайнов, и создал свою собственную версию.

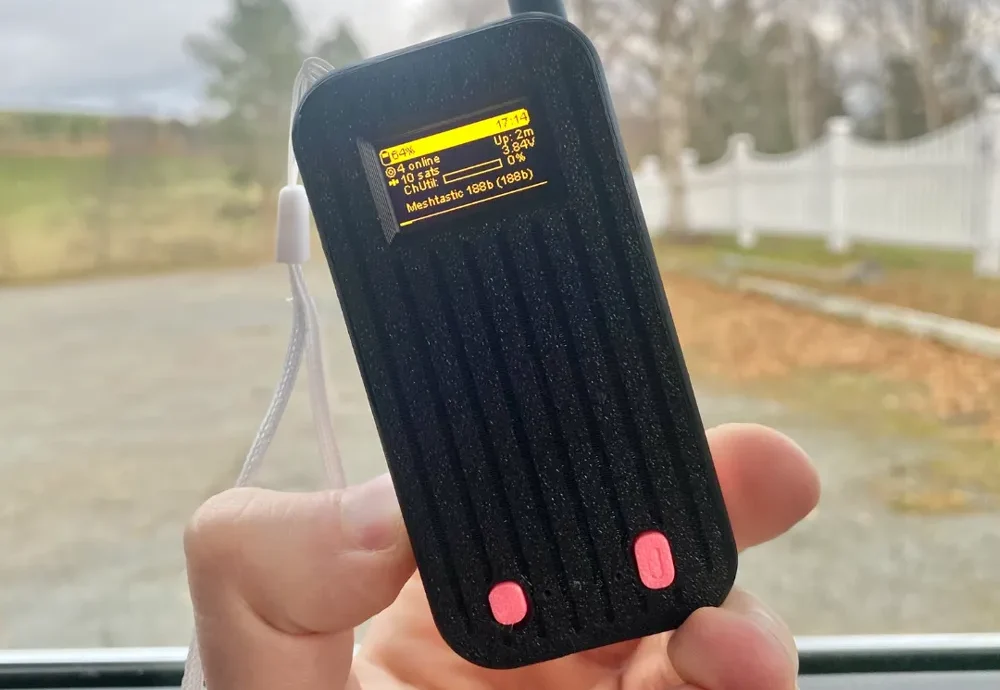

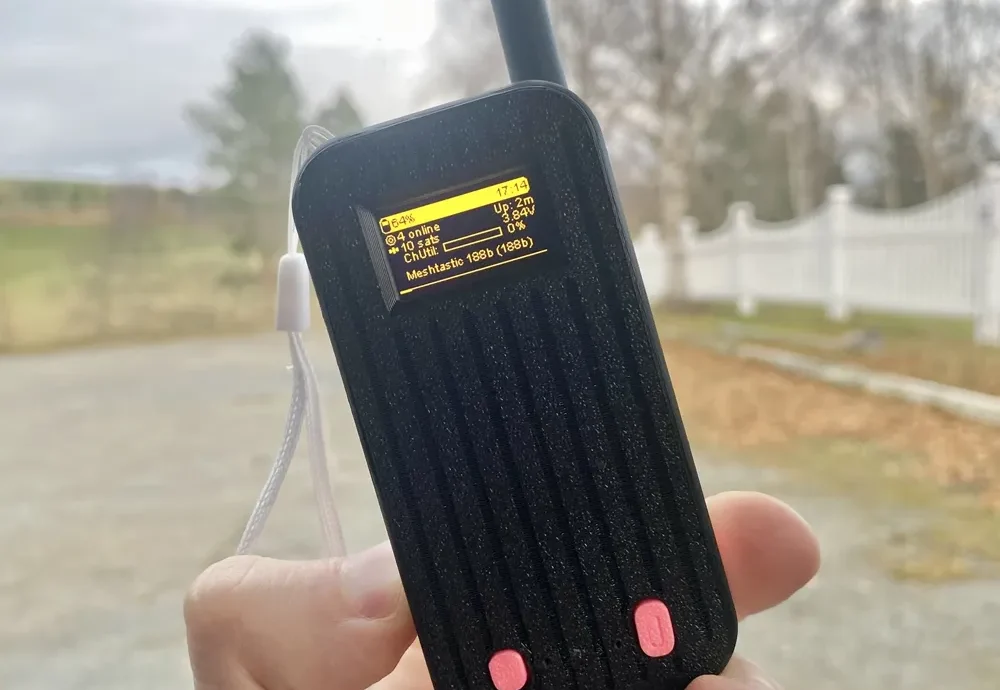

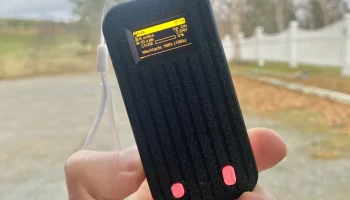

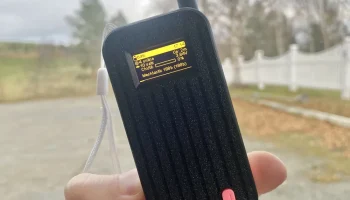

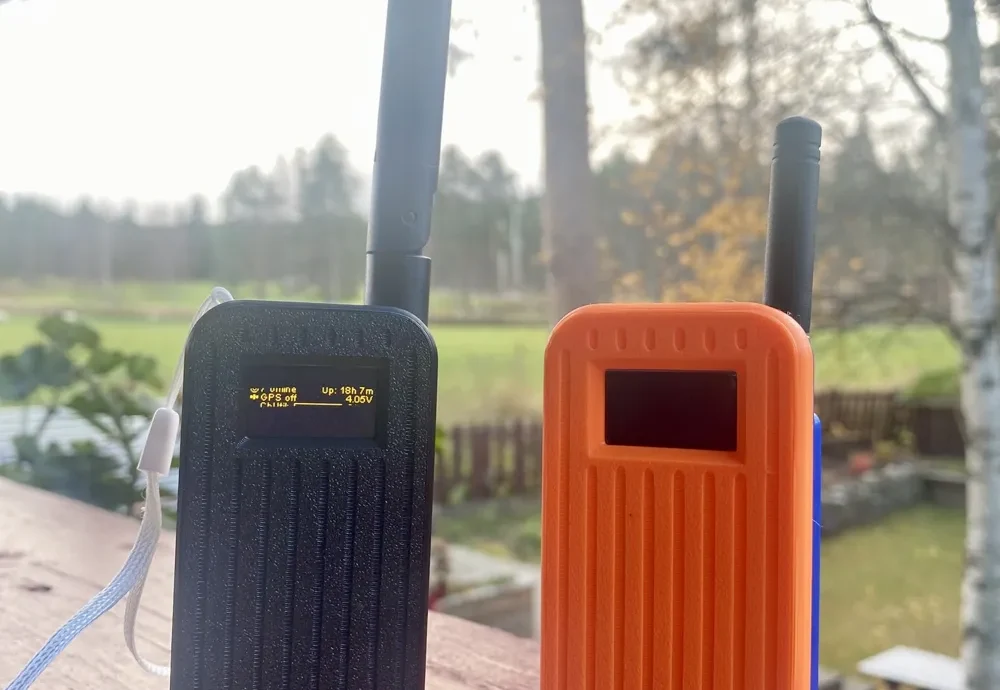

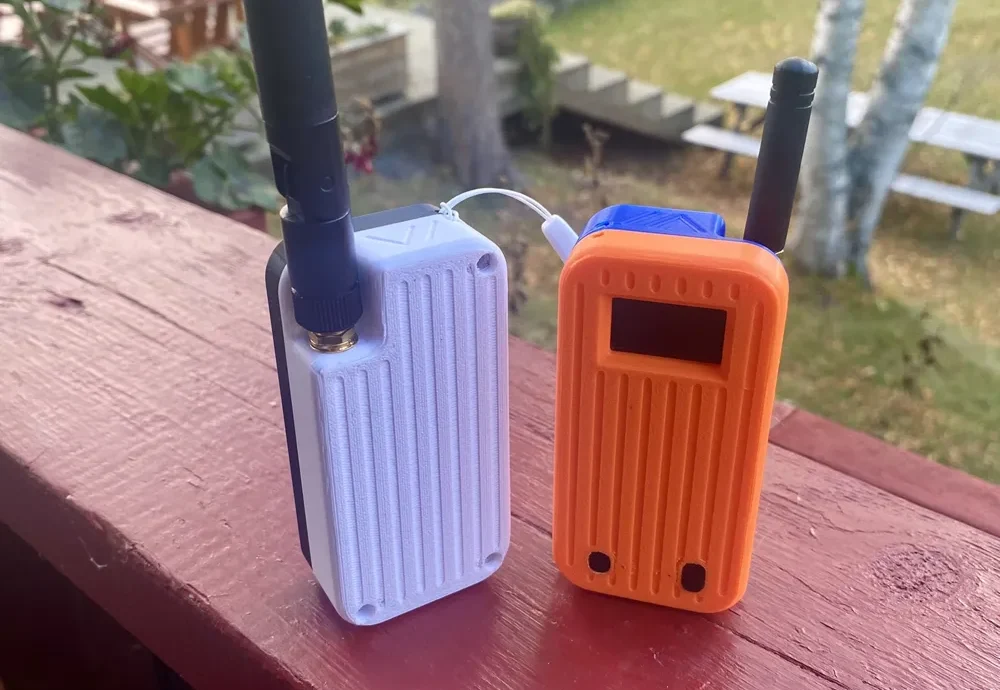

Этот корпус небольшой и компактный, напоминает по форме старый MP4-плеер или телефон.
В нем предусмотрены специальные места для GPS-модуля ATGM336H и зуммера, такого как SMD8530.

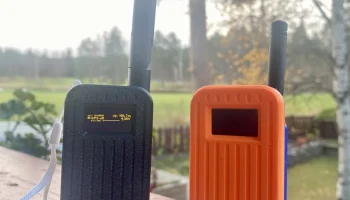

Корпус также поддерживает как старый, так и новый размеры OLED-дисплея SSD1306 0,96", причем старая версия немного больше.

Я также добавил физический выключатель питания, так как не до конца доверяю программной функции выключения.

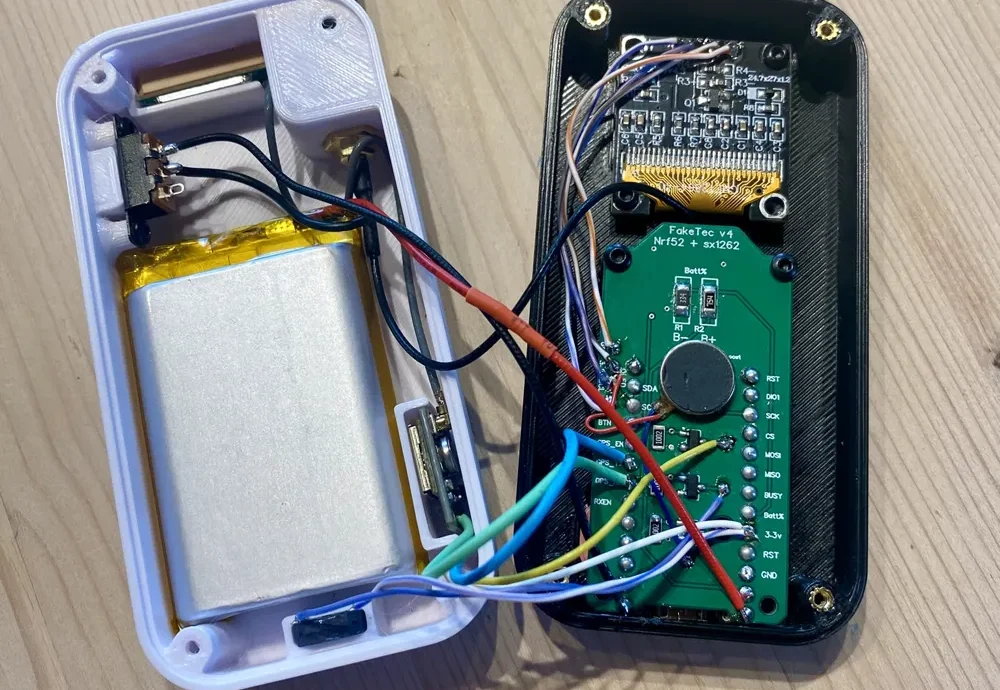

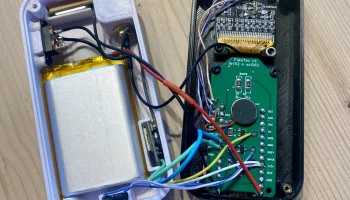

Помимо добавленных модулей сверху, остальные компоненты соответствуют стандартной спецификации (BOM) для платы Faketec V4.

В качестве аккумулятора я использовал стандартный LiPo-элемент 103450.

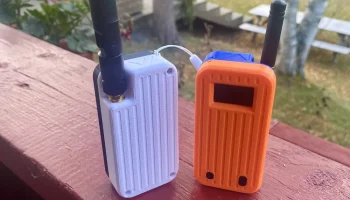

Для сборки я использовал винты M2, чтобы конструкция была максимально компактной и все компоненты надежно удерживались. Корпус поддерживает антенны с максимальным диаметром основания около 13 мм. Модель также имеет отверстия для ремешка.
