Корпус Meshtastic FakeTAK «Commander»

📁 Корпус Meshtastic FakeTAK «Commander»
📐 STL
🪵 PETG
❤️ Ставь лайк, если понравилось!

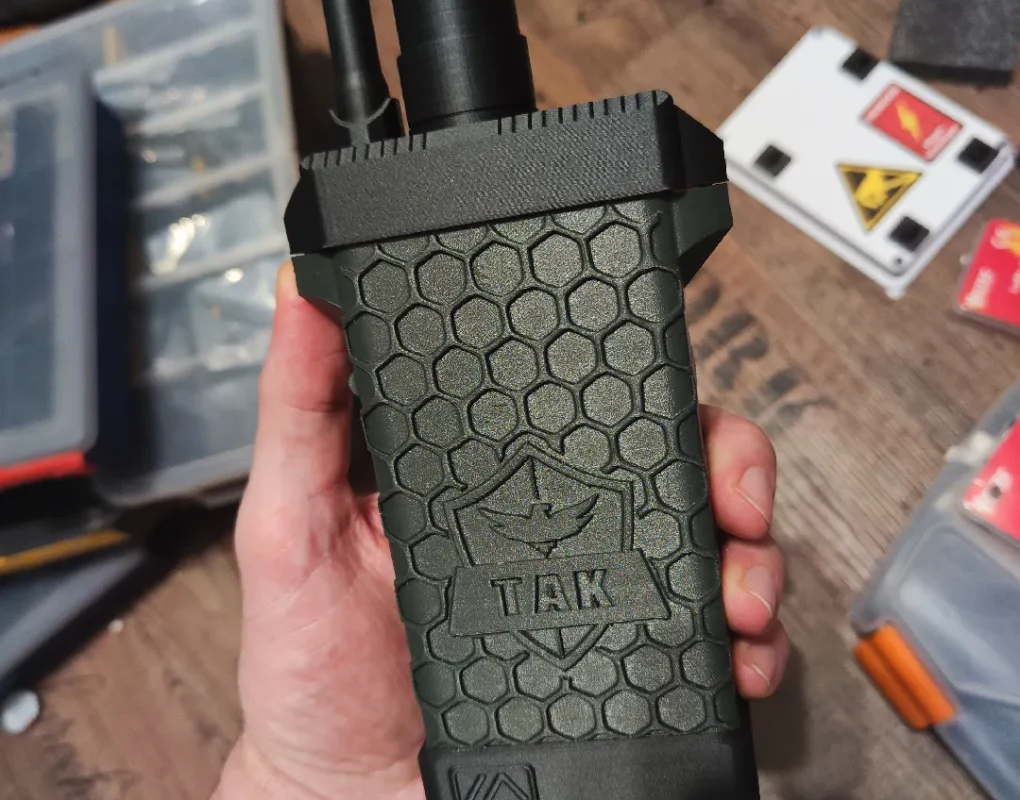

FakeTAK был специально создан для Faketec Node, но также подходит для Heltec V3 или T114, внутри достаточно места, поэтому он подходит даже для других узлов того же размера.

ОБНОВЛЕНИЕ 14.01.25:

    Добавлена крышка без узора и логотипа.

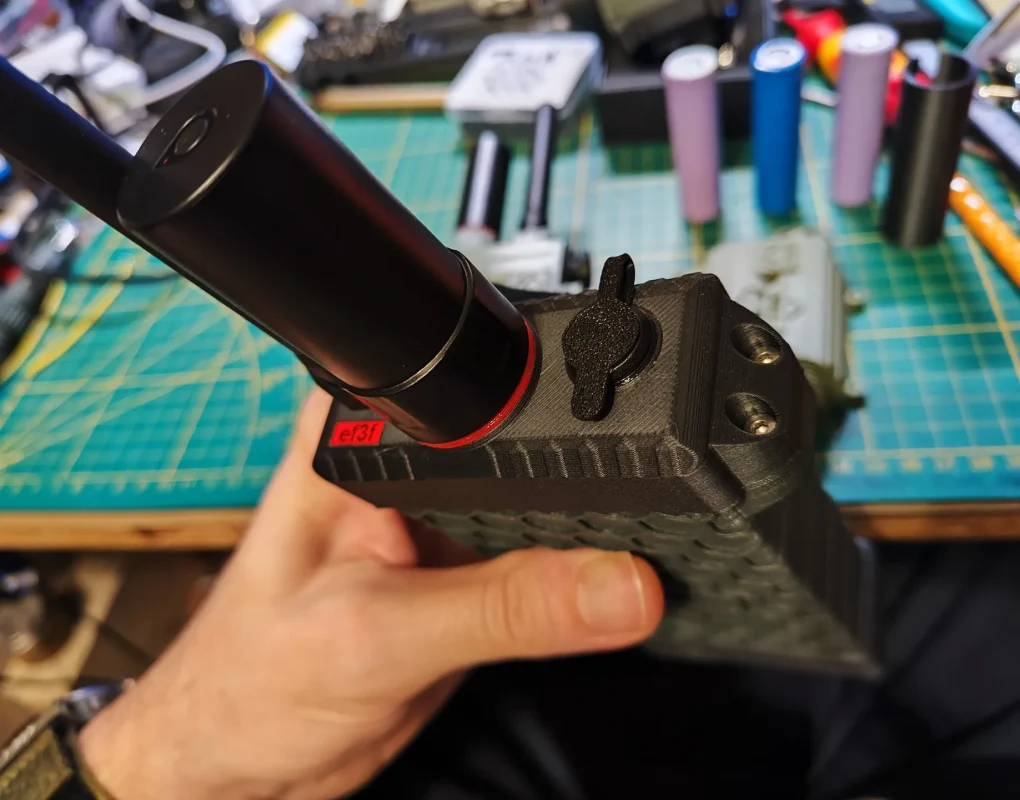

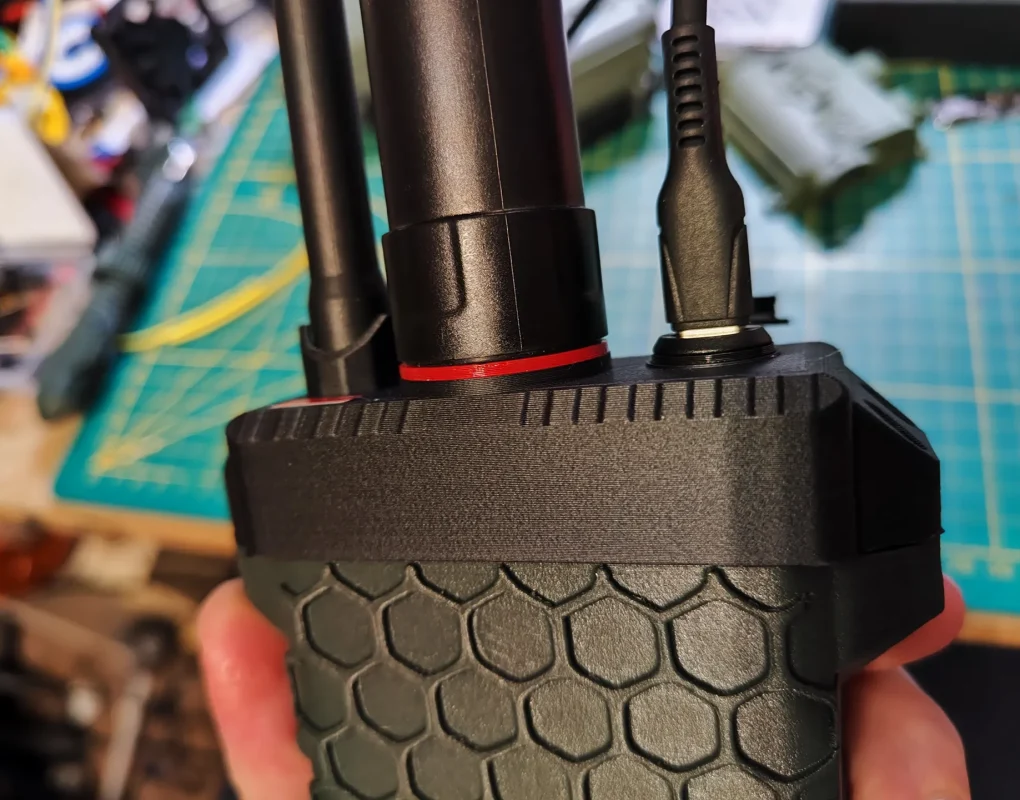

    Добавлена крышка USB C для порта зарядки, так как оригинальная крышка слишком мягкая и непригодная для использования.

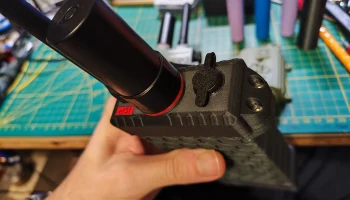

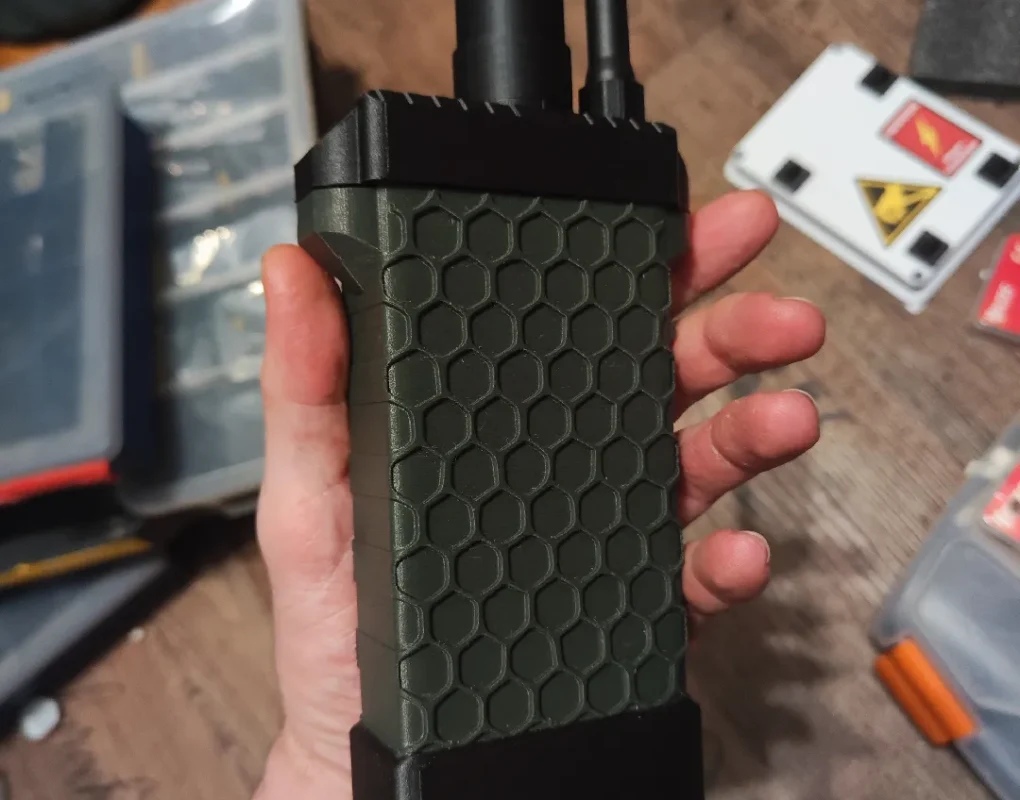

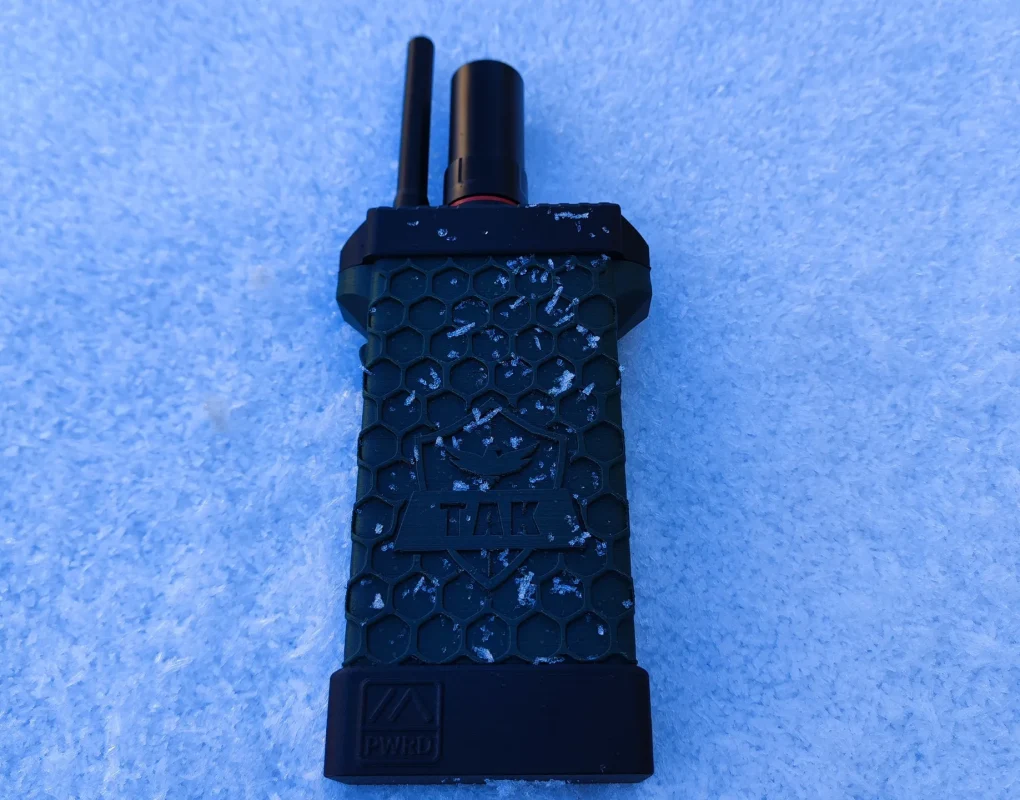

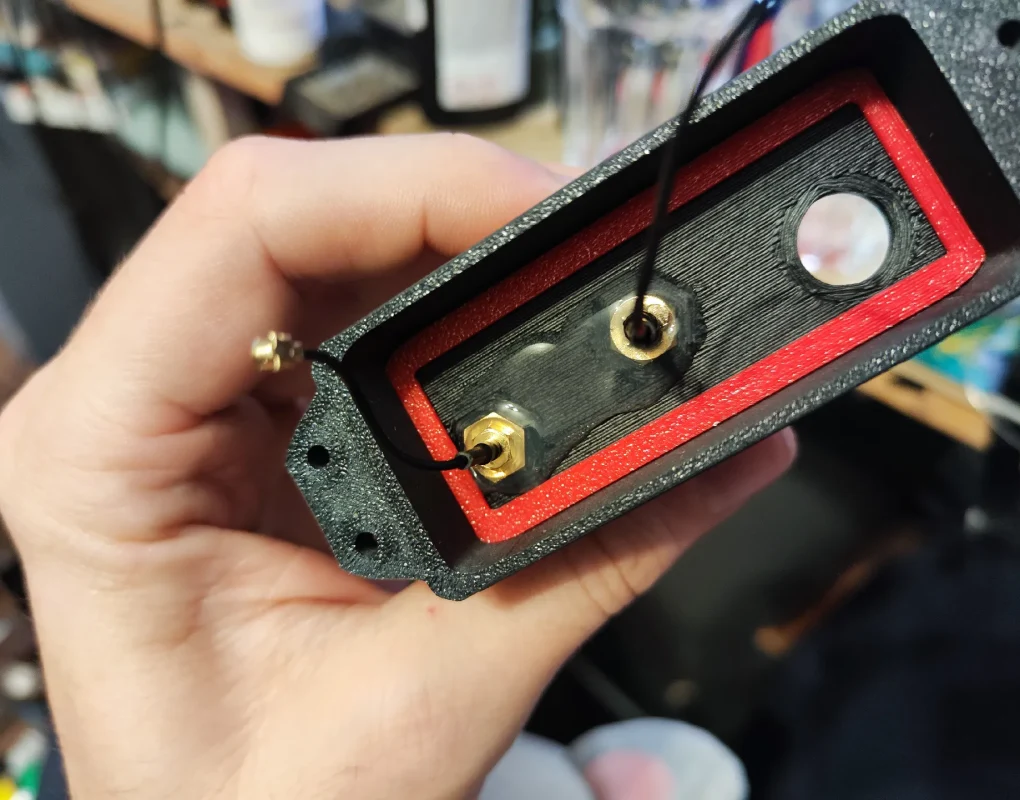

Целью этого проекта было создать узел, который легко выдержит условия наружной эксплуатации, благодаря ударопрочности (напечатан из PETG с добавлением углеродного волокна),  водонепроницаемости (уплотнения из TPU и жидкостный силикон внутри верхней крышки для предотвращения попадания воды). Я также хотел, чтобы он работал в течение длительного времени, поэтому с батареей емкостью 10500 мАч (3 параллельно соединенных элемента 3500 18650) он должен проработать довольно долго, даже при постоянном включении GPS.

Когда батареи разрядятся, их можно относительно быстро зарядить с помощью 15-ваттной схемы быстрой зарядки через USB C.

 Использование очень чувствительной GPS-антенны должно обеспечить более чем точную позицию при использовании ATAK.

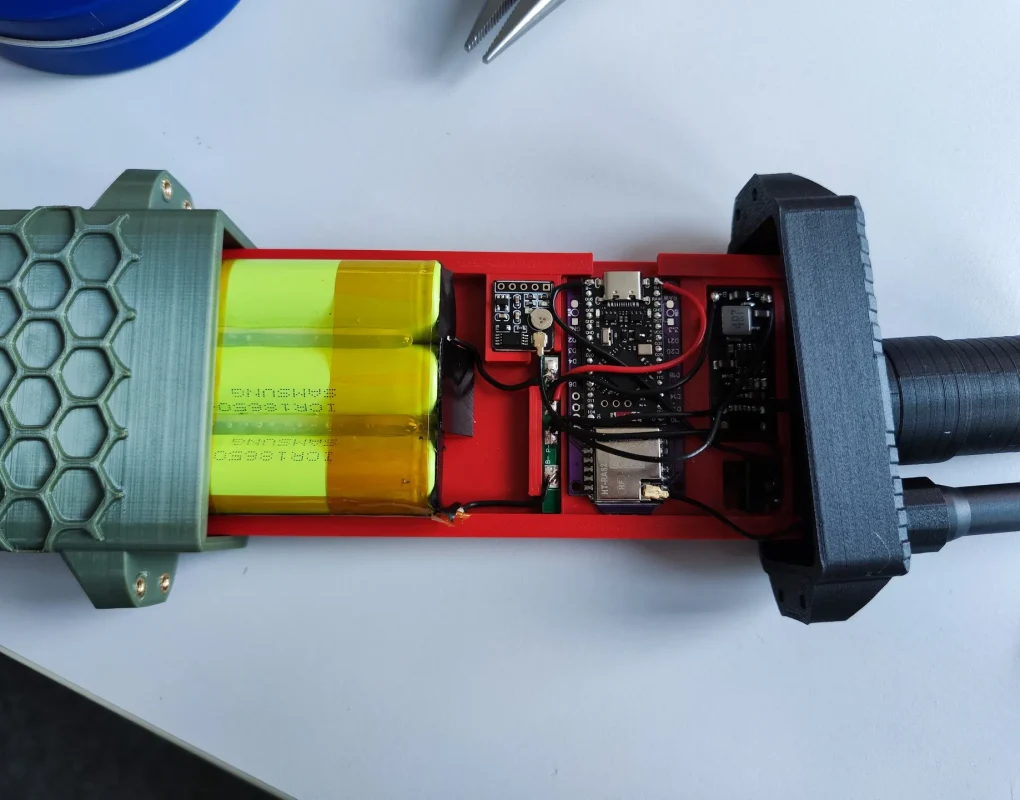

 Он прост в обслуживании, так как вся электроника легко вынимается после снятия верхней крышки. Также несложно обновить прошивку, так как порт USB C faketecs легко доступен.

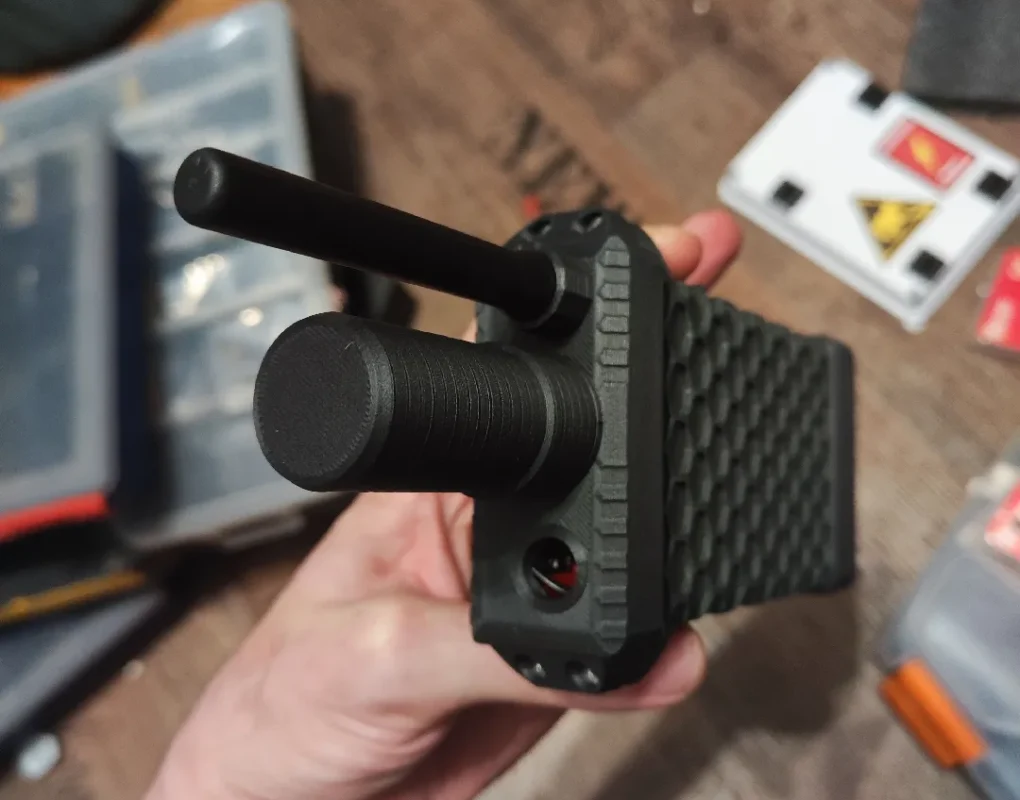

Снаружи не видно света, так как это может быть тактическим недостатком. Чтобы узнать, включено ли устройство, я установил зуммер. При включении модуля GPS через MOSFET через зуммер слышна мелодия, четко указывающая, включено ли устройство или выключено.

Внутри есть жесткий переключатель для полного выключения устройства, но, конечно, вы также можете выполнить мягкое выключение, удерживая главную кнопку.

Не забудьте подключить MOSFET с резистором 10 кОм к земле, чтобы GPS оставался выключенным, когда Faketec находится в режиме «мягкого выключения», то же самое с зуммером, так как он может превратиться в нагревательный элемент xD.

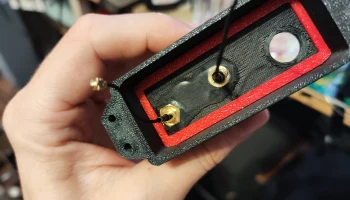

Водонепроницаемый разъем USB C еще не прибыл, поэтому его нет на фотографии.

Скоро появятся новые корпуса с разными узорами!

Я использовал следующий PETG-филамент с добавлением углеродного волокна темно-оливкового цвета. —  Kohlefaser PETG Filament 1.75mm, TINMORRY PETG-CF 3D-Druckmaterialien, Kompatibel mit Bambu FDM 3D-Drucker, 1 KG 1 Spule, Olivgrün: Amazon.de: Gewerbe, Industrie & Wissenschaft

СОВЕТ:

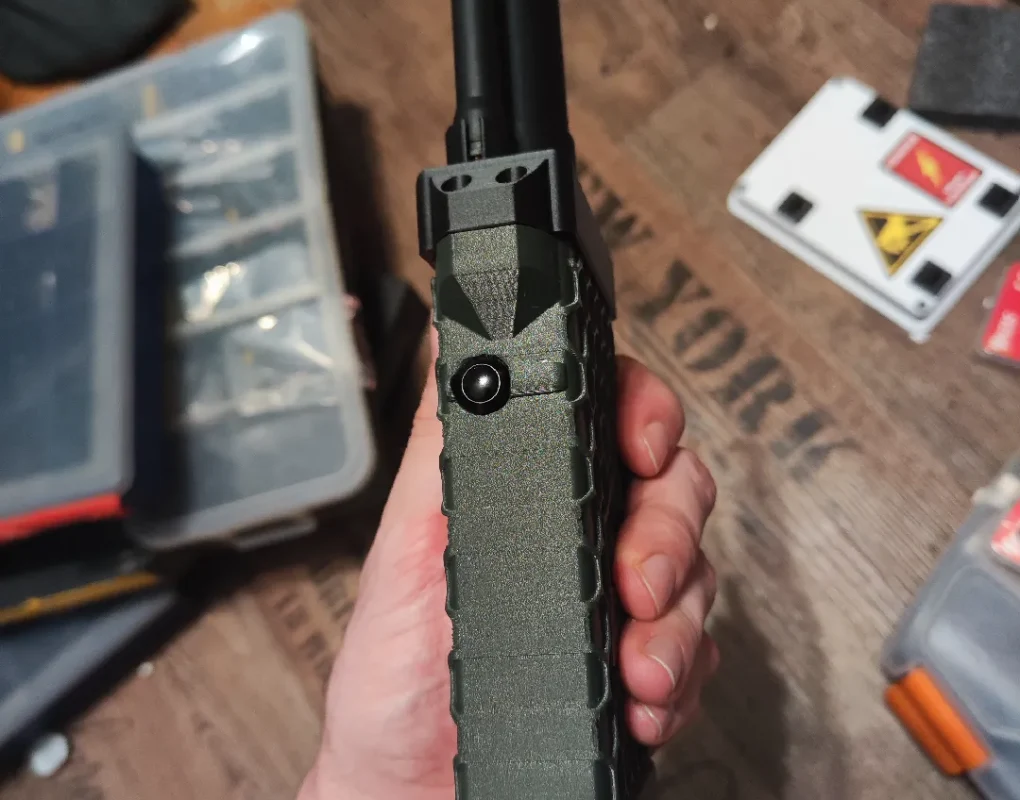

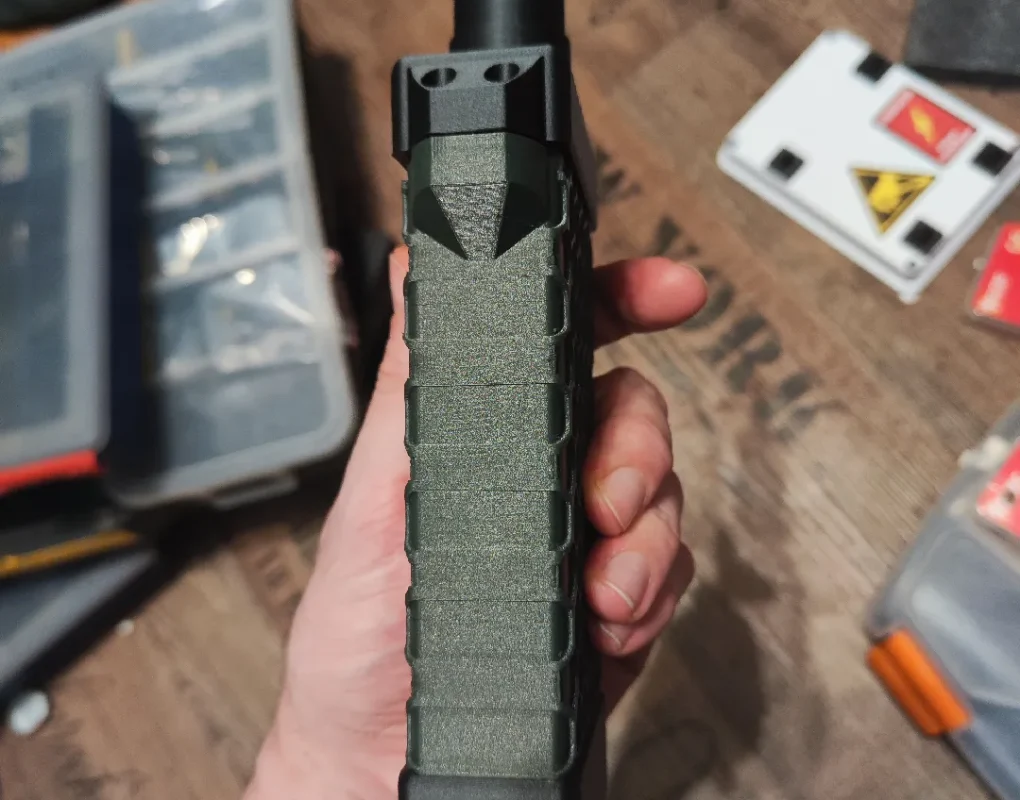

Боковая кнопка немного сложна в установке. Подключите достаточно длинные провода к плате Faketec, вставьте салазки с уже подключенным к плате кабелем GPS-антенны. Как только аккумуляторная батарея пройдет мимо отверстия для кнопки, просто вытащите провод и припаяйте кнопку «снаружи». Не забудьте надеть контргайку на кабель, прежде чем продевать его через отверстие!  После подключения кнопки к кабелю вставьте его, а затем с помощью тонкой отвертки прикрутите контргайку. Это немного сложно, но вполне выполнимо ;)

Список деталей:

Faketec NRF 52 DIY node (лучший и самый дешевый вариант на данный момент)

gargomoma/fakeTec_pcb: недорогое устройство nrf52.

3x 18650cells, приобретенные на месте, и соедините их параллельно.

1S Lithium Ion battery protection для параллельно соединенных элементов:

10 TEILE/LOS 1S 3,7 V 3A li-ion BMS PCM batterie schutz bord pcm für 18650 lithium-ionen li batterie — AliExpress 502

1S Lithium Ion charger 3A:

Typ C USB Eingang High Strom 3A Polymer Ternären Lithium-Batterie Schnell Lade Board IP2312 CC/CV Modus 5V Zu 4,2 V — AliExpress 502

SMA compatible antenna with region correct frequency  of your own choosing or my recommendation:

GSM 868 MHz 915 MHz Antenne Lora PBX wasserdicht 3bdi SMA Stecker IOT Antena 868 MHz 915 MHz Antennenantennen für Lorawan — AliExpress 509

Or:

Nb-iot /LORA Weiche Antenne UAV drahtlose modul Abbildung übertragung daten übertragung 840-868-900-915-902-928mhz antenne SMA männlichen — AliExpress 509

Watertight USB C socket:

USB-C 2p Hochstrom-Lade buchse mit ph 2,54 Mutter Snap-Lock-Platte USB TYPE-C Buchse Typ C wasserdichte Buchse — AliExpress 13

GPS module:

Tzt gps bds beidou Dual-Mode-Modul, Flugs teuerung Satelliten position ierungs navigator, atgm336h Ersatz, für NEO-M8N — AliExpress 502

GPS antenna: HA-203

Rtk gnss antenne hochpräzise helix position ierung uav unbemanntes fahrzeugs chiff gps l1 l2 l5 glonass beidou galileo sma wasserdicht — AliExpress 509

Ipex SMA adapter cable for GPS and lora module: SMA Female, 7,5CM and 5CM

10 teile/los sma zu ipex rf 1,13 kabel rp sma/sma weiblich zu ufl/u. fl/ipx/IPEX-1Female wifi antenne rf 1,13 rf kabel pigtail verlängerung — AliExpress 13

Water resistant button to toggle GPS on/off:

8mm Tasten Metall Power Auf Off Push Button Mini Schalter Momentary Self-reset Türklingel Wasserdicht Horn Taste Power start Stop — AliExpress 13

Mosfet to power buzzer and toggle GPS on/off  as NRF52 output power is to low:  SI2312

200PCS SI2300 SI2301 SI2302 SI2307 SI2312 SS8050 SS8550 MMBD1503A SOT-23 Transistor SMD Triode — AliExpress 502

Resistor to “pull down” mosfets used for buzzer and GPS so they dont draw power when not active or shut down (software shutdown)

1000 stücke 1/6w Kohlenstoff film widerstand 1r-1m 10k Ohm 10k 4,7 k 2,2 k 1k k 3k/5/6/7/8/9.1.2.3.4.5.6.7.8./k/r 220r — AliExpress 502

Buzzer: (8.5x8.5.3mm 3volt)

10 stücke smd Summer 5020 7525 8530 9650 1230 9032 3V 3,6 V 5V magnetischer Mini aktiver passiver Piezo-Summer Lautsprecher elektronisches Kit — AliExpress 502

Main power Switch:

Heißer 20 stücke 5V 0,3 A Mini Größe Schwarz SPDT Rutsche Schalter für Kleine DIY Power — AliExpress 13

Wiring cable: 0,5

5 Meter quadratisch 0,3 0,5 0,75 1 1,5 mm RV-Feindraht PVC-isoliertes blankes Kupferkabel 220 V Lautsprecher Power Led elektrischer elektrischer Draht — AliExpress 13

M3 brass hot melt inserts: M3,  4,5OD  6mm:

M2 M2,5 M3 M4 M5 M6 Messing Hot Melt Einsatz Rändelmutter Gewinde Wärmeform Doppel-Twill-Injektions-Einbettungsmutter für 3D-Drucker — AliExpress 13

M3 screw: 10mm

10/50 Stück M1,6 M2 M2,5 M3 M4 M5 M6 M8 schwarzer Stahl der Güteklasse 10,9 ISO7380 Sechskant-Innensechskant-Knopf-Pilz-Inbusschraube — AliExpress 13
