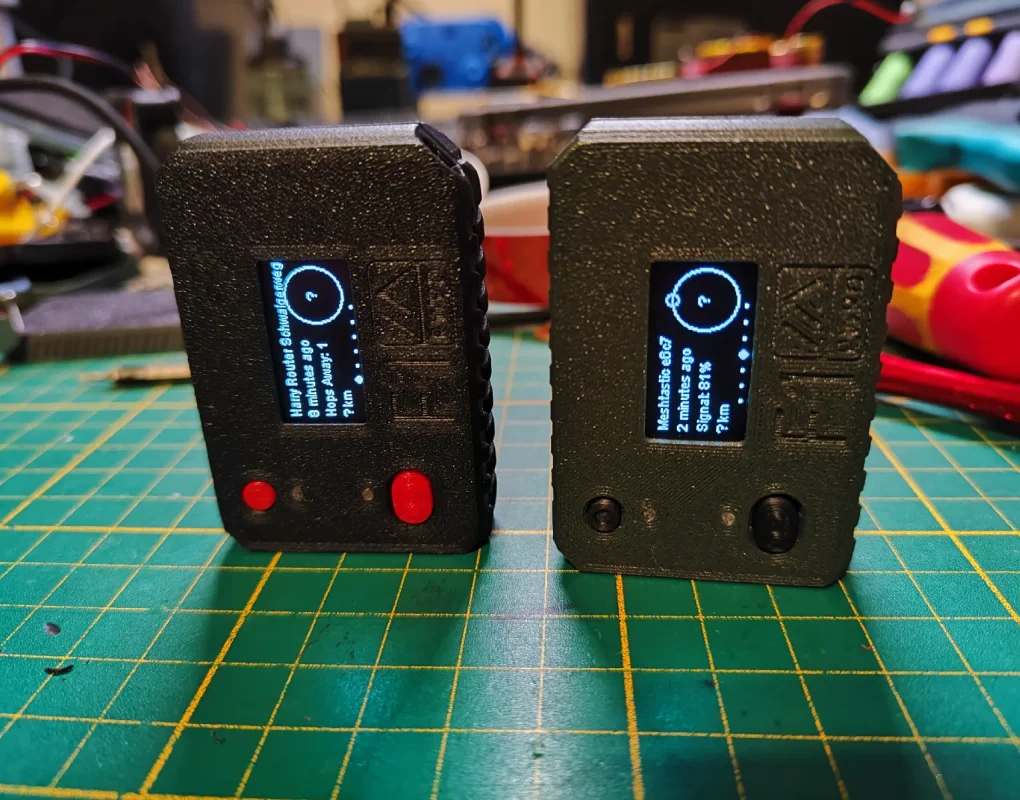

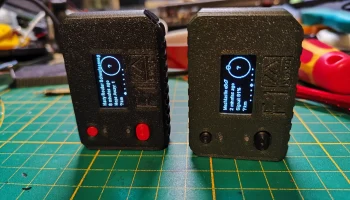

Корпус Meshtastic FakeTec F1

📁  Корпус Meshtastic FakeTec F1
📐 STL
🪵 PETG, TPU
❤️ Ставь лайк, если понравилось!

Печатайте без поддержек, не забудьте удалить уже добавленную поддержку на зажиме спереди.

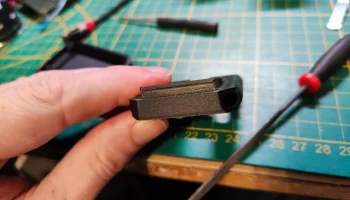

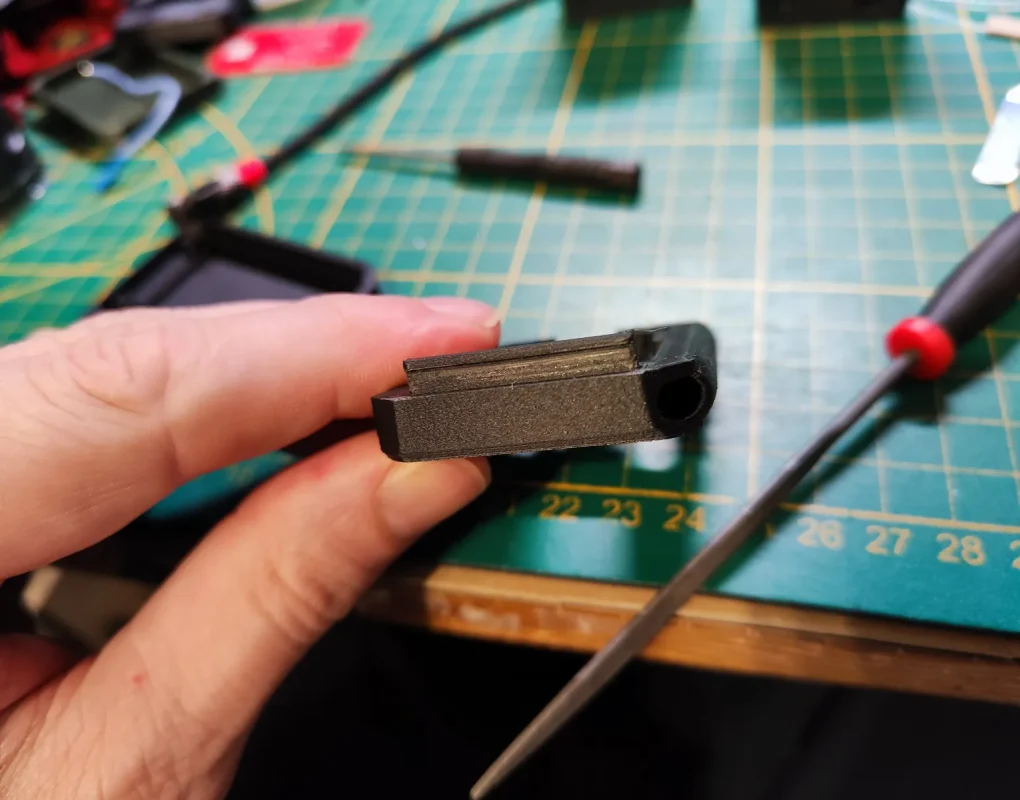

Также проверьте, насколько хорошо передняя кромка входит в заднюю оболочку, скорее всего, потребуется использовать напильник, чтобы она входила без выпячивания наружной стенки! Посмотрите на картинку ниже, кромка, которая вставляется в вырез, должна быть ровной и чистой, так как она очень плотно прилегает! Проверьте перед тем, как собирать все вместе!

Будьте особенно осторожны при затягивании двух маленьких винтов на передней панели, в зависимости от того, насколько близко вы припаяли OLED-экран к плате FakeTec, зазор между ними будет меньше или больше, НЕ ПЕРЕБОРЩИТЕ! Проверьте, хорошо ли экран выровнен, если смотреть с другой стороны, если он выровнен хорошо, нет необходимости затягивать винты сильнее!

Также не забудьте поместить кусок ленты между задней частью OLED-экрана и платой FakeTec.

Антенна:

Heltec Federantennen-Zubehör — AliExpress 30

Lipo батарея:

3,7 V 600mAh wiederauf ladbare Batterie Lithium-Polymer-Li-Po-Li-Ionen-Batterie Lipo zellen für GPS MP3 MP4-Uhr Mobiltelefon — AliExpress 44

M2 винты: 12 and 5mm

100/ 50/ 20/ 10/ 5/ 2/ 1 Stück M1,6 M2 M2,5 M3 M4 M5 M6 M8 M10 M12 Runde Innensechskantschrauben ISO7380 — AliExpress 13
