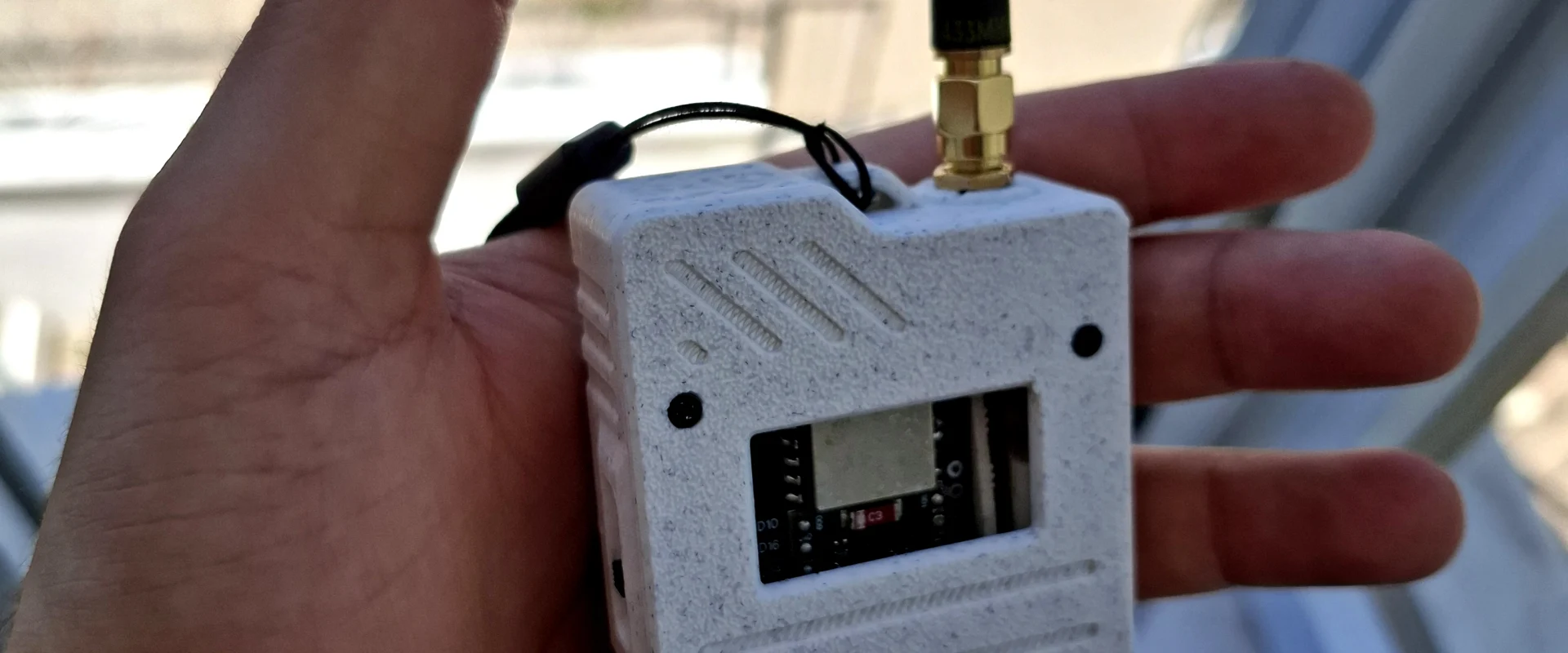

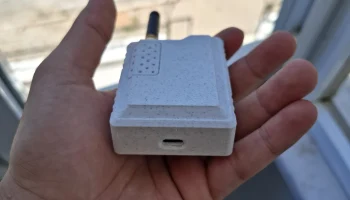

Meshtastic корпус FakeTec - Testosterone Edition

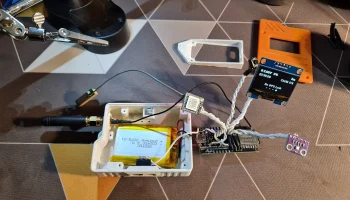

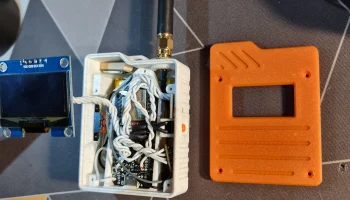

Этот проект представляет собой портативный корпус, разработанный для печатной платы FakeTec. Он включает в себя 1,3-дюймовый или 0,96-дюймовый OLED-дисплей, GPS-модуль, датчик BME280 и выключатель. Питание обеспечивается литий-полимерной батареей 3,7 В 2000 мАч.

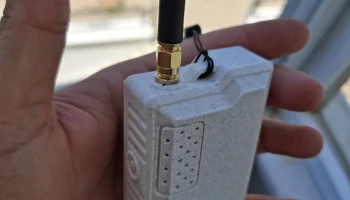

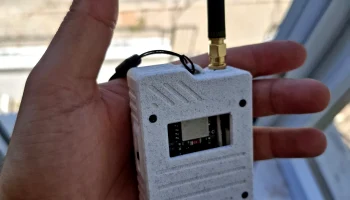

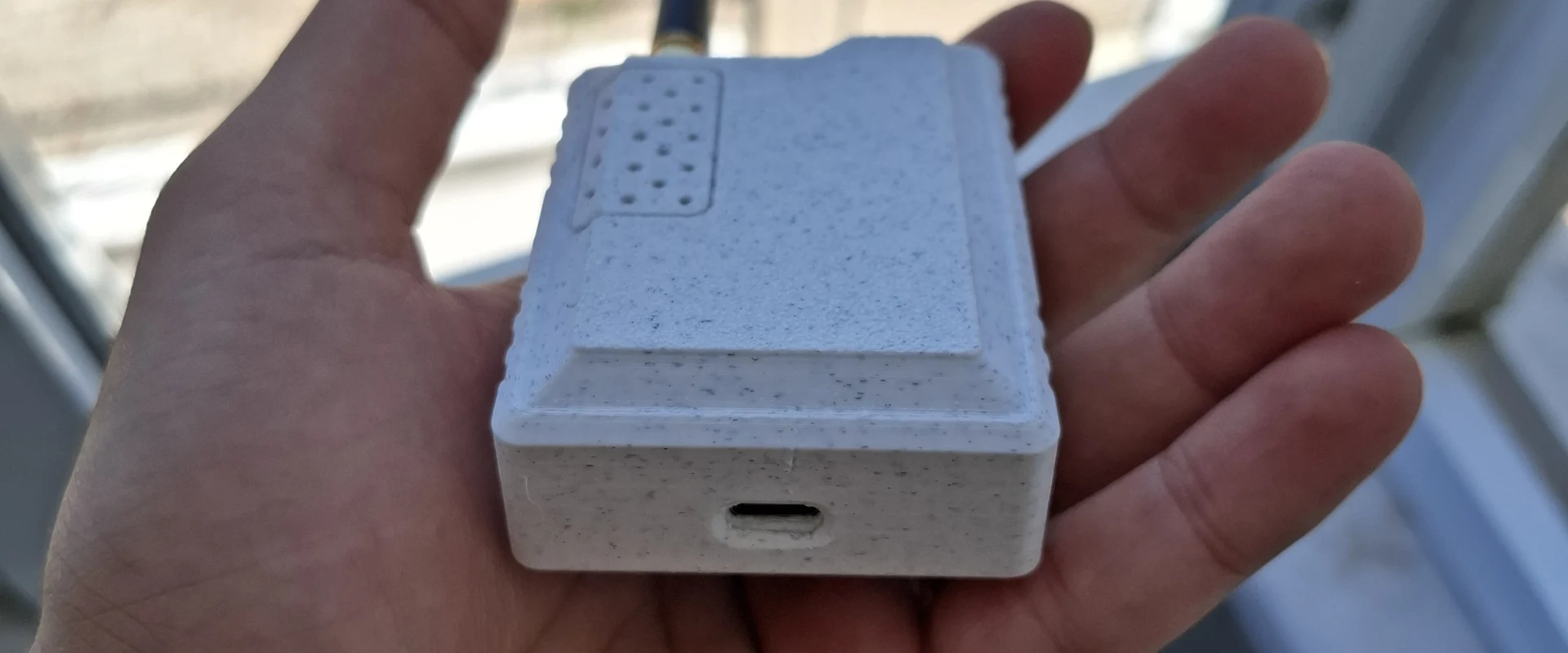

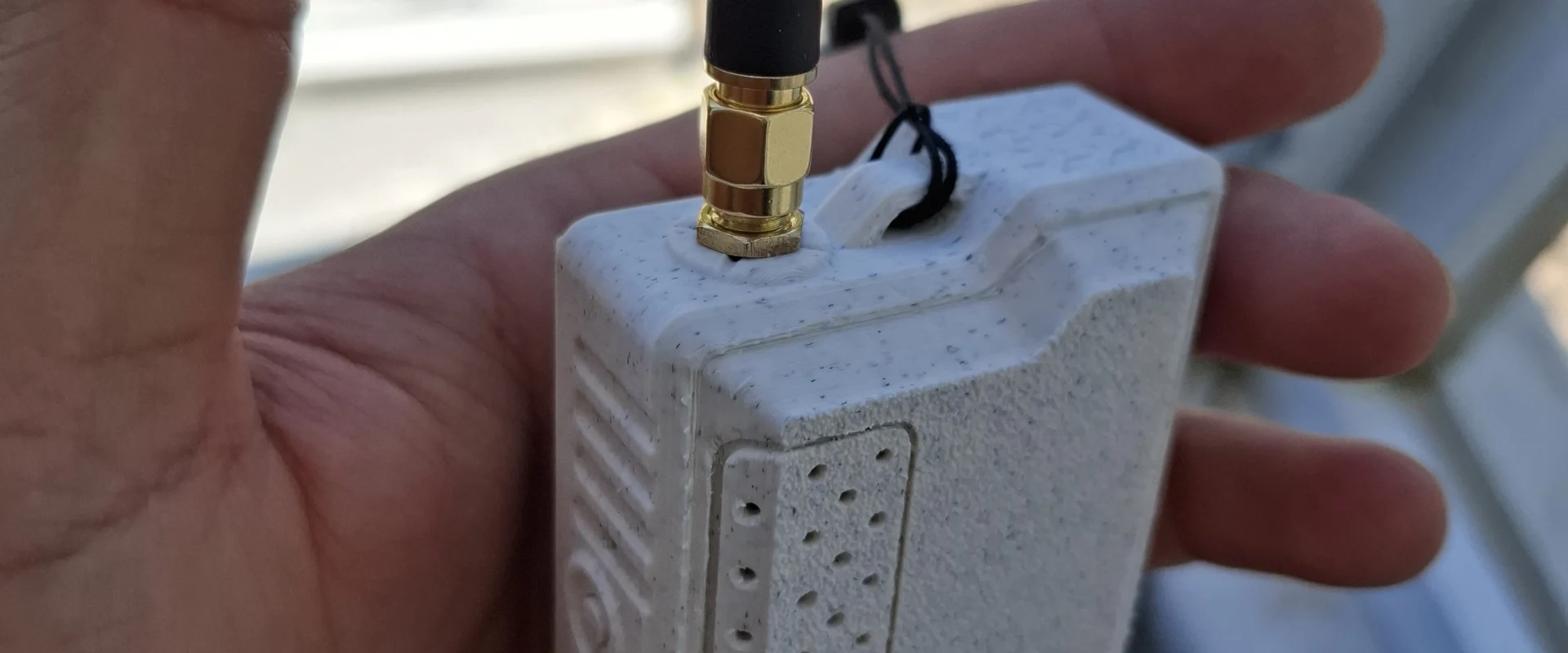

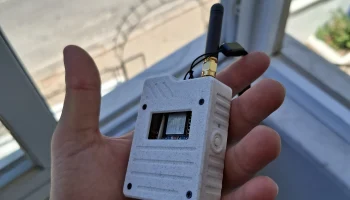

Корпус компактен, прост в сборке и идеально подходит для использования на открытом воздухе или в мобильных устройствах. Ниже вы найдете все STL-файлы, ссылки на детали и технические характеристики.
| Model | Code | Display | Button | BME280 | Description |
|---|---|---|---|---|---|
| 1 | D1B1S1 | ✅ Yes | ✅ Yes | ✅ Yes | Full version with all components |
| 2 | D1B1S0 | ✅ Yes | ✅ Yes | ❌ No | With display and button, but no BME280 |
| 3 | D0B0S1 | ❌ No | ❌ No | ✅ Yes | Includes only BME280, no screen or button |
| 4 | D0B0S0 | ❌ No | ❌ No | ❌ No | Minimal setup: no screen, no button, no BME280 |
Необходимые детали
| Part | Description | Buy Link |
|---|---|---|
| OLED Display (0.96") | Oled 0.96-inch I2C screen | AliExpress |
| OLED Display (1.3") | Oled 1.3-inch I2C screen | AliExpress |
| ATGM336H TZT GPS | Small GPS module | AliExpress |
| BME280 Sensor 3,3V | Temperature, humidity, pressure | AliExpress |
| 103450 LiPo Battery | 3.7V 2000 mAh rechargeable battery | AliExpress |
| Slide Switch (6mm) | SS12F15 6mm on/off | AliExpress |

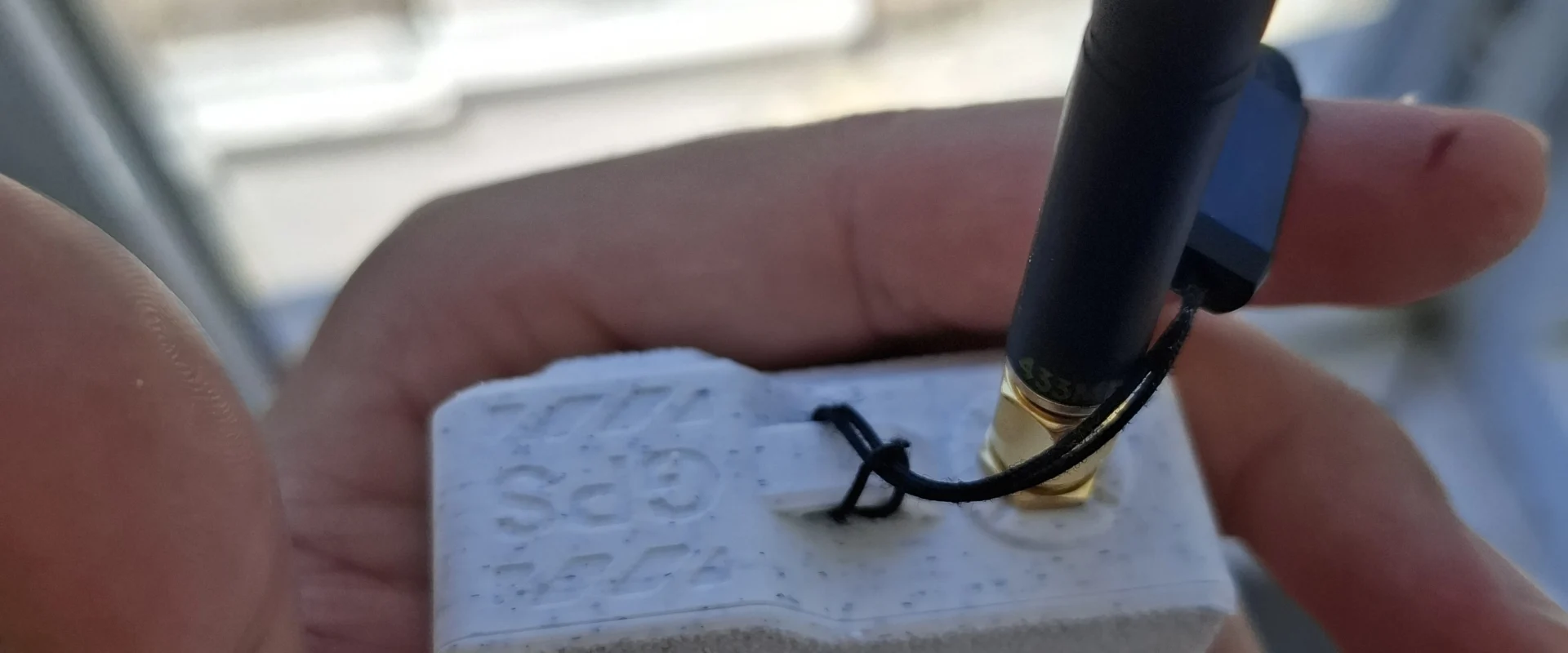

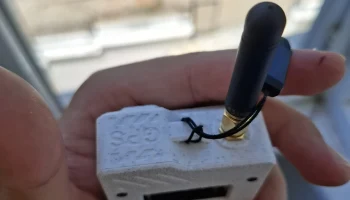

| IPEX to SMA Cable | RP-SMA SMA Female Male Antenna | AliExpress |
| 6x6x5 Tact Button | Push Tact Switch 2 pins | AliExpress |

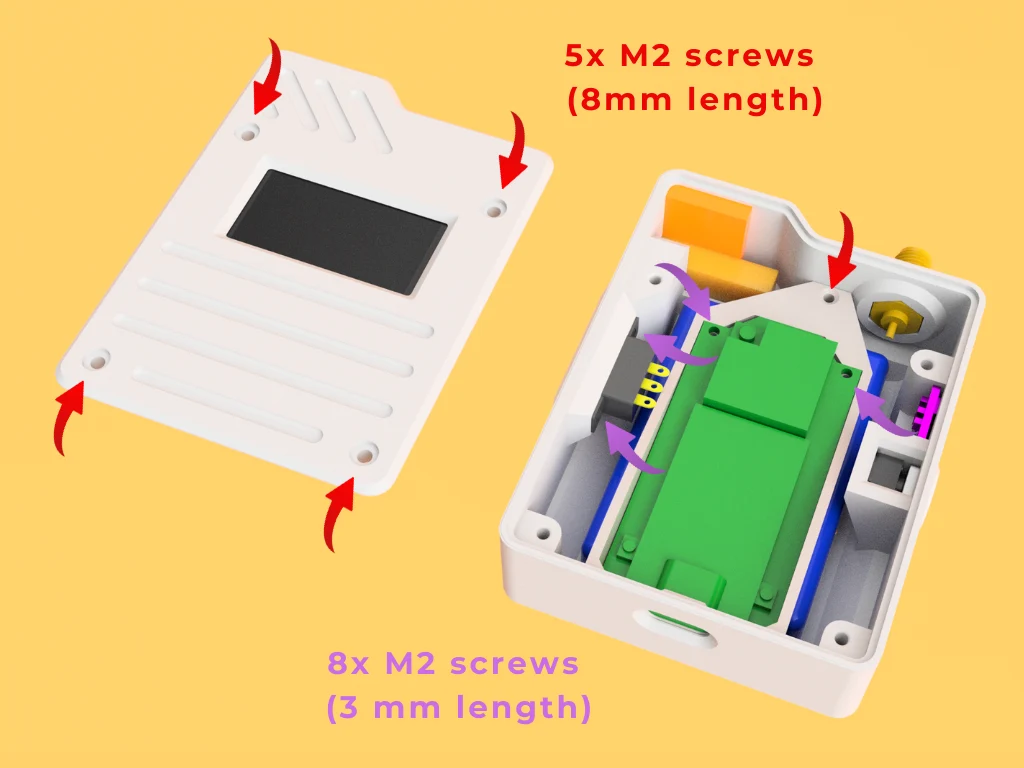

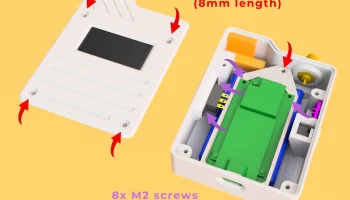

| Screw Type | Quantity | Use |
|---|---|---|
| M2 x 8mm | 5 | 4 for the lid, 1 to pcb base to case |
| M2 x 3mm | 8 | 2 for the switch, 2 to PCB, 4 to oled screen |
Почему BME280?
Датчик BME280 — это надежный и широко используемый модуль, который предоставляет данные о температуре, влажности и давлении в одном компактном корпусе. Он идеально подходит для мониторинга воздуха в помещениях и измерения параметров окружающей среды. На рынке представлены две популярные версии — одна с логикой 3,3 В, а другая с регулятором 5 В. Эта модель разработана специально для версии 3,3 В, поэтому убедитесь, что вы используете правильный модуль.
Вы можете прочитать эту статью для сравнения с другими датчиками: 🔗 Sensor Comparison – RandomNerdTutorials
Заключение
Этот корпус, совместимый с FakeTec, отлично подходит для проектов, требующих защиты и мобильности. Его легко напечатать и собрать. Вы можете выбрать полную версию с экраном и датчиком или базовую. Все протестировано и готово к использованию.
