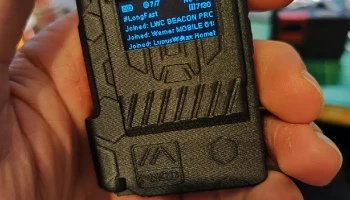

Tamameshi корпус для Promicro DIY

📁 Tamameshi корпус для Promicro DIY
📐 STL
🪵 PETG, TPU
❤️ Ставь лайк, если понравилось!

Во-первых, ДА, это очень нишевый продукт, так как для него нужен FakeTec Node, который сам по себе уже требует заказа деталей и сборку, так что не переживайте, если мой проект не будет пользоваться большой популярностью, все в порядке ;)

Как только вы получите детали и плату FakeTec, сборка будет действительно простой,  не потребует больших усилий, на этот раз без дополнительного зуммера, вибрирующего мотора, светодиода уведомлений, просто небольшой портативный узел с приличным временем работы, боковыми кнопками, ГОРИЗОНТАЛЬНЫМ экраном, что действительно необычно, если подумать об устройствах heltec xD,  и физическим выключателем ON/OFF, потому что я не очень люблю программное выключение. (Выключатель ON/OFF является опциональным и не нужен, если вас устраивает программное выключение!)

Немного двустороннего скотча, каптон-ленты, суперклея или УФ-отверждаемой смолы/формованной эпоксидной смолы, немного пайки — и все готово.

Посмотрите видео ниже, оно короткое, но вы поймете суть.

Для кнопок просто подключите кнопку сброса к  RST и заземлению ,

 для кнопки Prog я выбрал GPIO  контакт 8, который находится прямо напротив контакта RST.

Не забудьте настроить это в приложении (Device/Pin button)

Также не забудьте соединить контакт BOOST на плате разработчика NRF, иначе вы будете заряжать батарею только 100 мАч вместо 300 мАч, что очень медленно!
