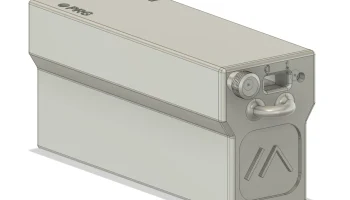

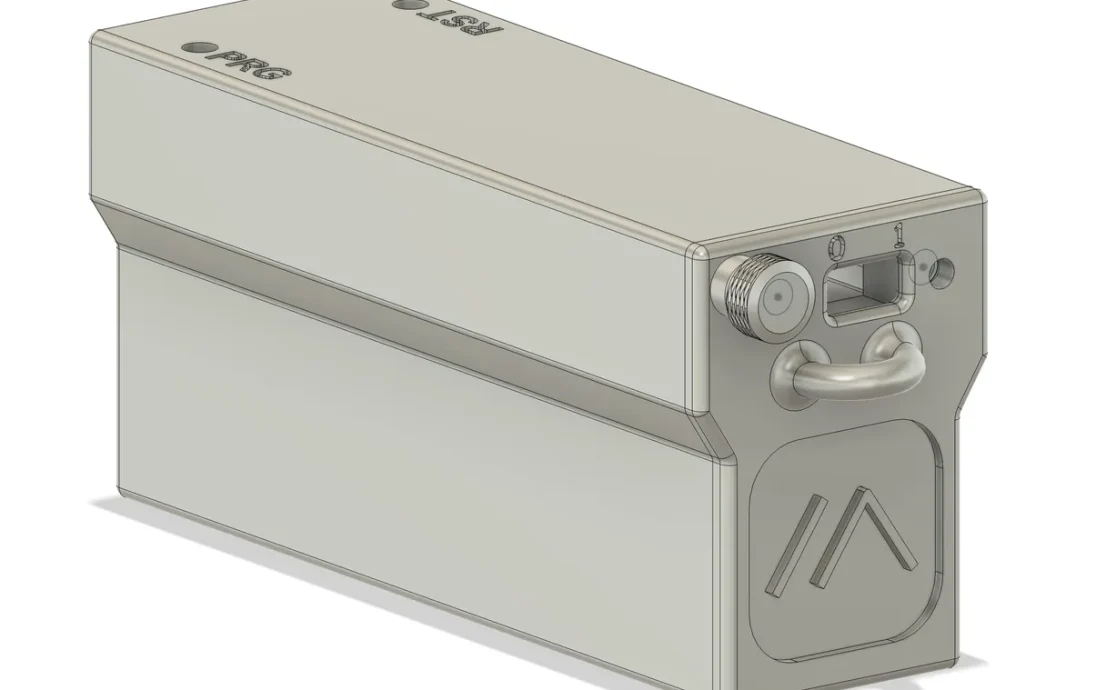

Корпус для FakeTec и 18650 без экрана

Этот корпус был создан для данного мастер-класса: https://hacklabbo.indivia.net/hackordiye25/programma/#workshop-assembla-il-tuo-nodo-lora (отсюда надпись «HoD 2025» на одной из трёх крышек), в рамках которого мы предоставим 20 наборов для сборки портативного узла fakeTec, чтобы расширить нашу сеть и «заразить» этим интересом всех желающих.

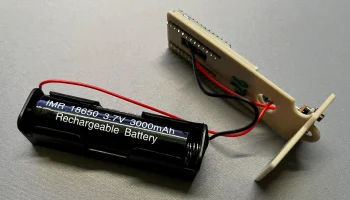

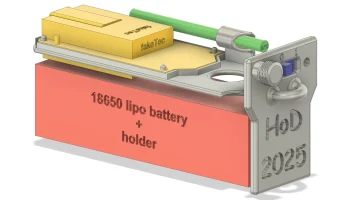

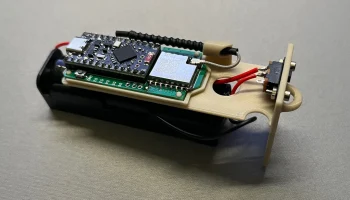

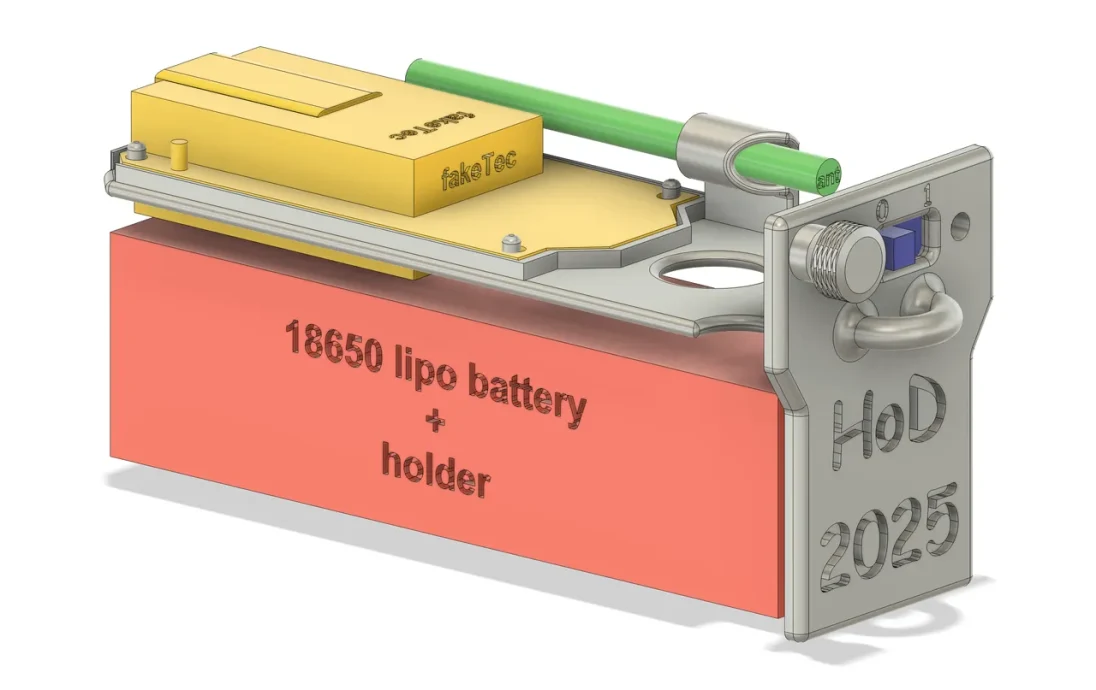

NB: фотографии напечатанного узла относятся к более старой версии (v26) файлов, которые на данный момент являются улучшенными (v30)

Общая информация

В комплект входят:

    печатная плата Faketec v3 + модуль NRF52 + модуль LoRa
    небольшая антенна
    держатель для аккумулятора 18650
    выключатель аккумулятора

Задачи на следующую версию:

    проверить, помещается ли BMS для батареи в отсек для батареи или над ним
    добавить разъемы JST для извлечения батареи
    экспортировать отдельные компоненты, чтобы их можно было просматривать в 3D-просмотрщике на этом сайте

Печать

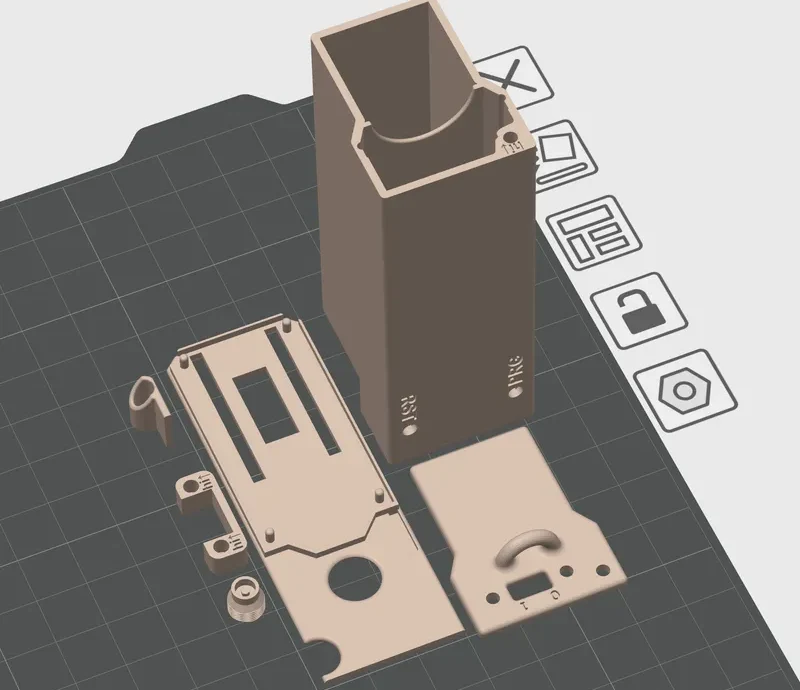

модель спроектирована так, что вам не понадобятся опоры, вы можете печатать её следующим образом:

Я использую PLA+ от eSUN со следующими настройками печати:

    Bambu A1 Mini
    профиль: 0,20 мм, прочность
    Прочность: стенки: 4
    прочие настройки: по умолчанию для PLA+ от eSUN
    текстурированная PEI-пластина
    скорость печати как 50 %, так и 100 % не приводят к отрыву корпуса (который тяжелый в верхней части)

с этими настройками общее количество необходимого филамента составляет 34 г =~ 0,50 евро за корпус +  потребление электроэнергии

результат с хорошо высушенным филаментом хороший, на фотографиях вы видите филамент костного цвета, который был не очень сухим, поэтому возникли некоторые проблемы.

Я использую PLA+, потому что он так же прост в печати, как PLA, но обладает многими свойствами PETG, такими как термостойкость, а в какой-то момент это устройство будет генерировать тепло при зарядке аккумулятора.

BOM

или «спецификация материалов»

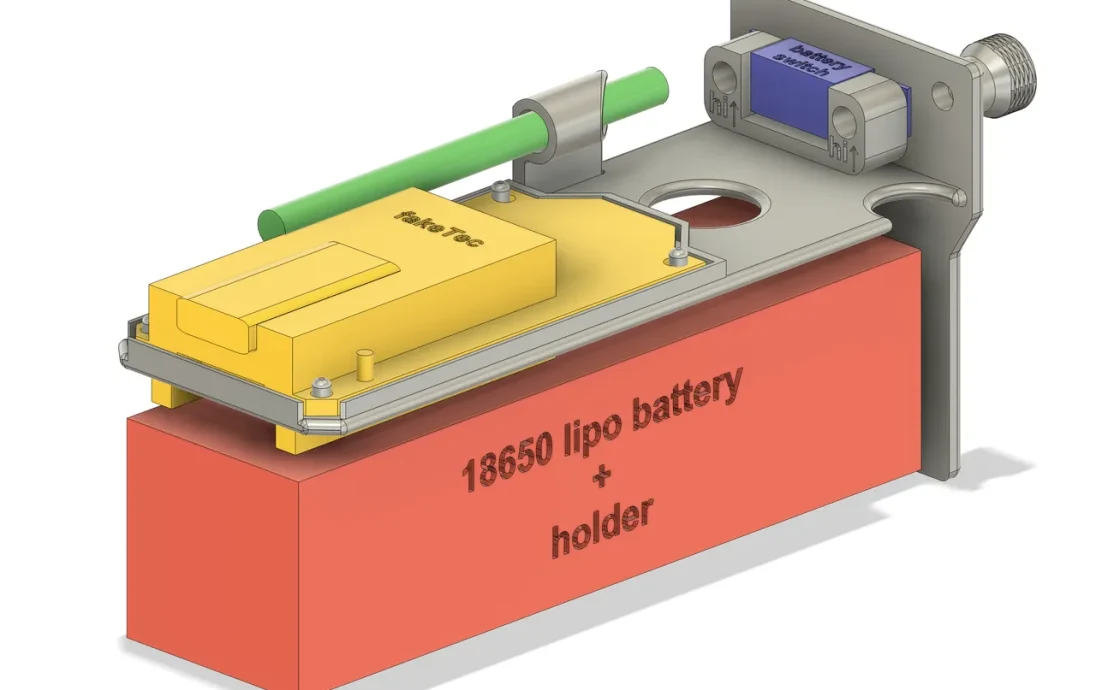

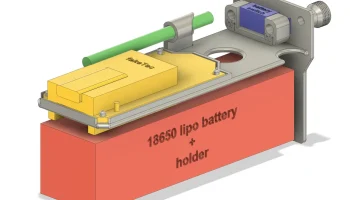

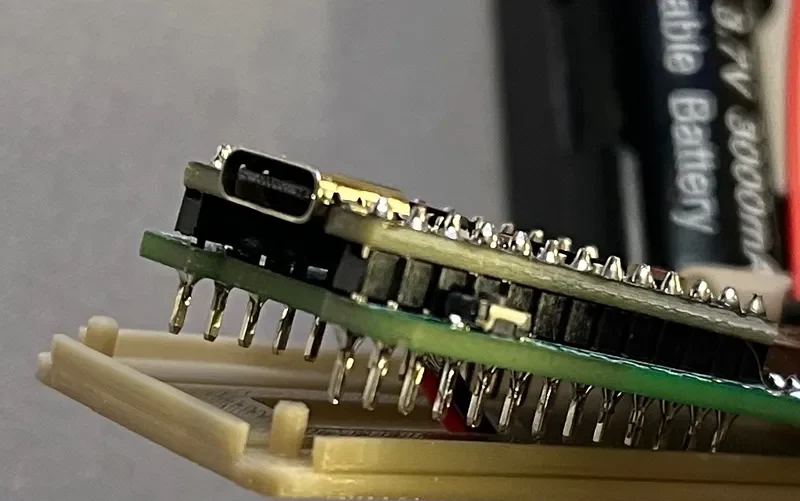

в этом руководстве предполагается, что вы знаете, как собрать устройство, и у вас уже есть базовый узел fakeTec (желательно v3) (https://github.com/gargomoma/fakeTec_pcb), единственное, что вам нужно сделать, — это собрать NRF на печатной плате, используя разъемы, поставляемые с NRF, так, чтобы USB-порт был выровнен:

ИНСТРУКЦИИ

    Ни в коем случае не включайте узел без подключенной антенны! Вы можете вывести радио из строя.
    Отверстия, помеченные надписью «hi» и стрелкой, — это не приветствие, а указание на места установки термостойких вставок!

1: Возьмите все напечатанные детали, вставьте и извлеките «полку» из корпуса, чтобы детали, соприкасающиеся друг с другом, стали скользить более плавно

2: попробуйте установить детали, которые нужно склеить: полку в паз крышки, опору антенны в паз на полке и ручку винта на винтовом регуляторе, где это необходимо
детали должны скользить в пазах, но при этом оставаться на месте, если это возможно

3: склейте детали: нанесите клей в паз, а затем вставьте другую деталь, быстро установив ее под правильным углом

4: возьмите корпус и держатель переключателя, вставьте горячие вставки в отверстия с маркировкой «hi»

5: установите переключатель на место, поместите держатель переключателя позади него и закрепите его винтами

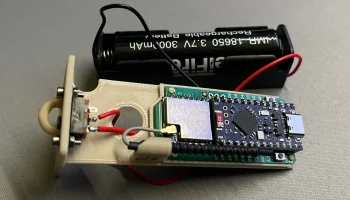

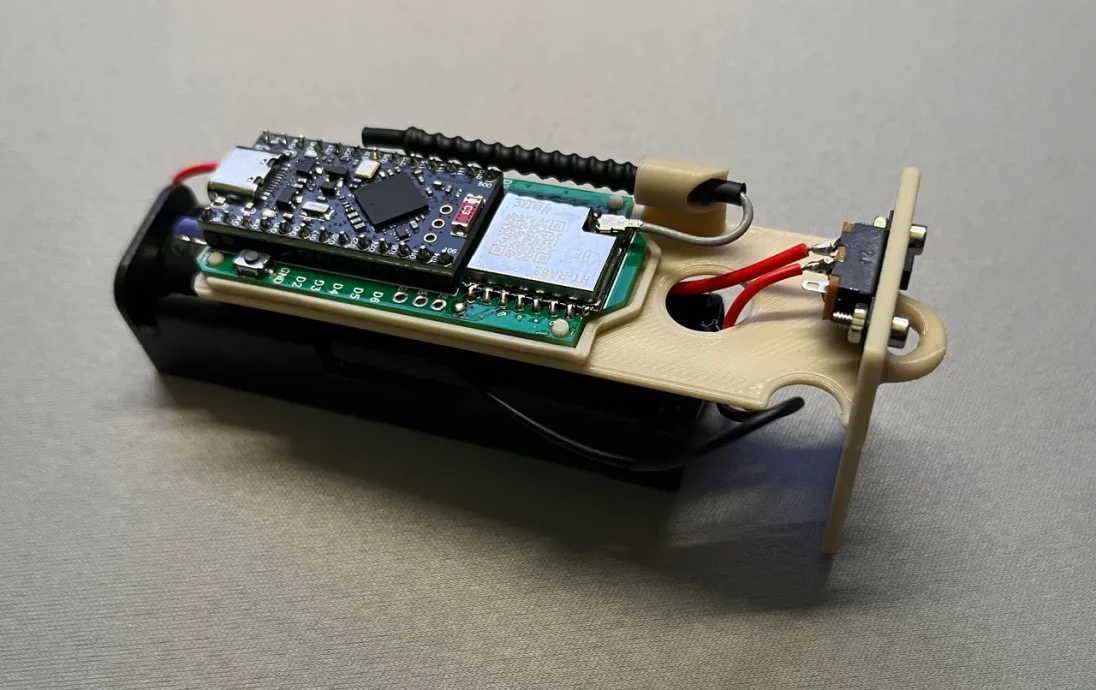

6: поместите fakeTec в держатель, затем вставьте разъем антенны в держатель антенны (возможно, придется немного приложить усилие, чтобы он вошел) и подключите его к модулю LoRa

7: возьмите держатель батареи и зачистите напильником заусенцы по бокам, которые могут помешать правильному скольжению в держателе, затем попробуйте вставлять и вынимать его

8: прежде чем приступать к пайке кабелей, попробуйте определить оптимальную трассировку и длину кабелей,
установка разъема JST пока не протестирована, так как я жду их, но я обновлю руководство, как только получу один

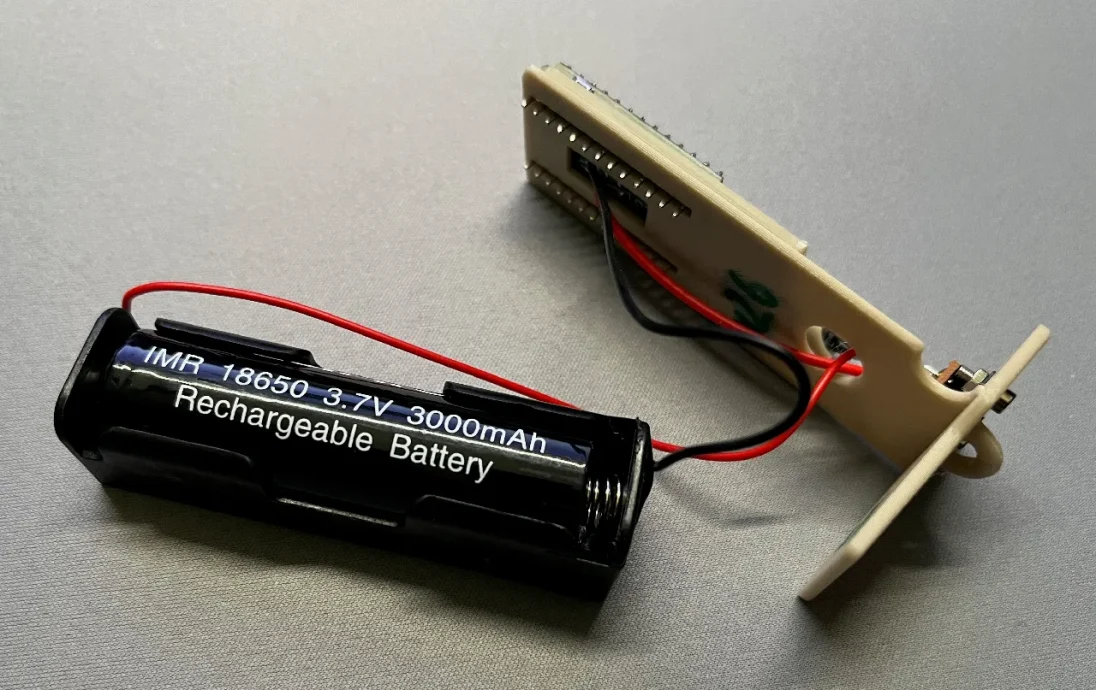

9: установите аккумулятор в держатель, если элемент не защищен (обычно, если верхняя часть (+) плоская, элемент не защищен), добавьте BMS к аккумулятору (будет определено позже)

10: заканчивайте кабель аккумулятора разъемом JST 1.25 (гнездовым, тем, у которого контакты защищены, чтобы не рисковать коротким замыканием на аккумуляторе)

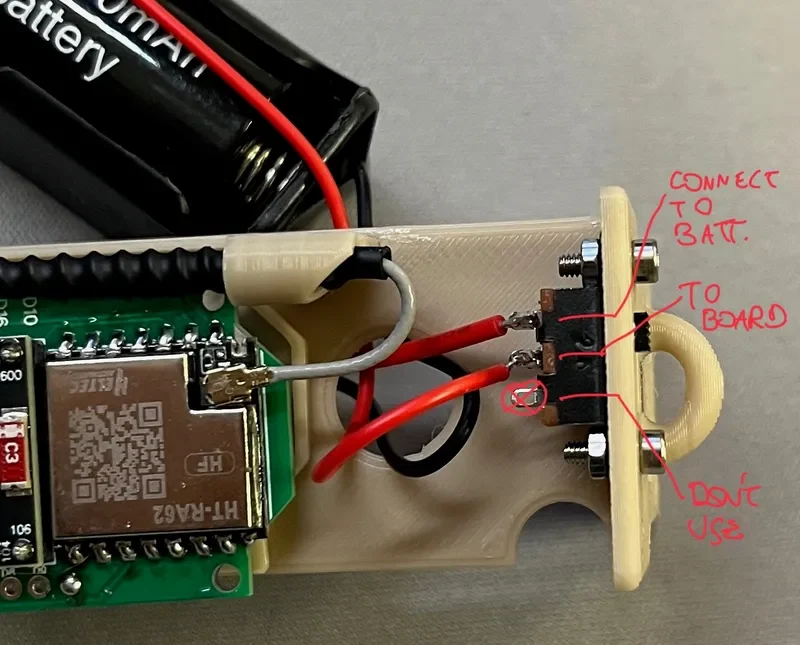

11: возьмите штекерный разъем JST 1.25 и припаяйте положительный контакт к верхнему контакту переключателя (разводка на изображении неверна, правильные пометки сделаны красным)
не используйте нижний контакт, иначе переключатель не будет соответствовать маркировке «ON и OFF» на корпусе

отрицательный контакт штекера JST должен подключаться напрямую к выводу BAT- или B- на плате
теперь возьмите запасной кабель и припаяйте средний контакт переключателя к выводу BAT+ или B+ на плате

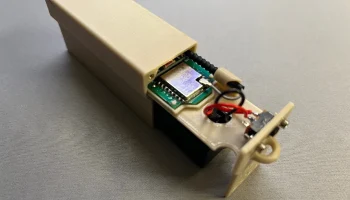

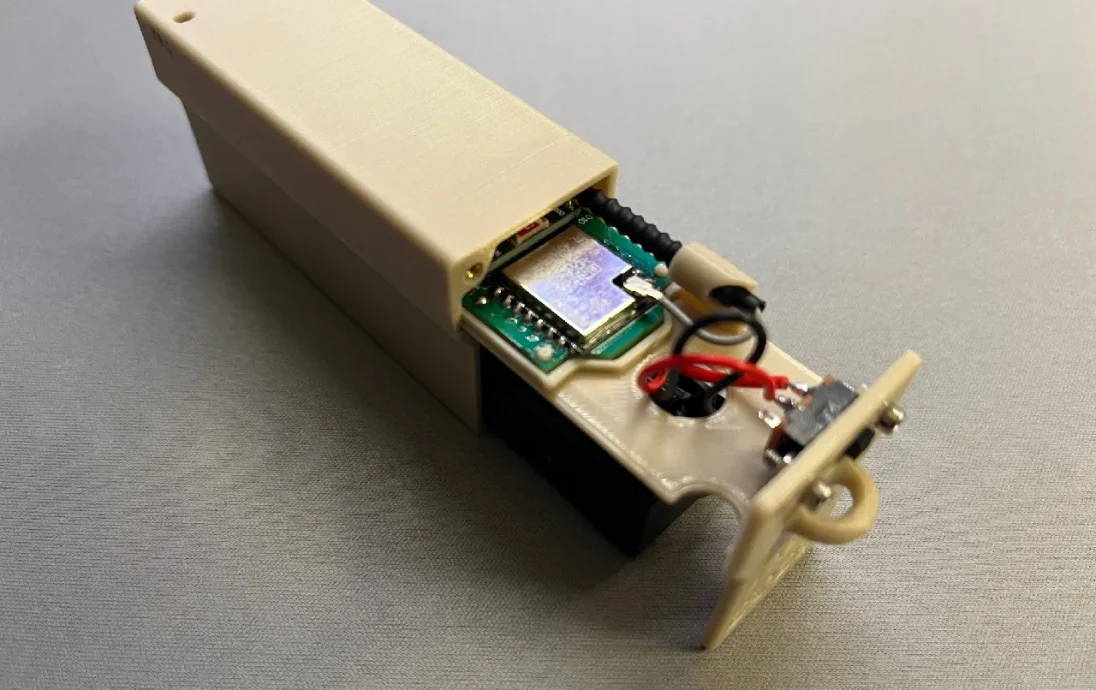

12: после пайки всех элементов можно осторожно вставить батарею в отверстие и установить полку на место; когда вы продвинетесь наполовину, можно подключить разъемы JST и продолжить закрытие корпуса

13: закрутите закрывающий винт, тот, что с ручкой

14: включите питание

15: ?

16: готово!
