Компактный корпус Meshtastic T-Echo

20240611: Новая версия V3! Множество замечательных изменений:
Лучшая защита кнопок, больше никаких случайных нажатий.
Лучшая конструкция задней части, плотно фиксируется без винтов
Гораздо прочнее, гораздо больше материала внутри вокруг дисплея
Упрощенная печать, поддержка основной части корпуса не требуется.

Вот мой корпус для аккуратного электронного устройства LILYGO TTGO T-Echo.

Отлично работает для прошивок Meshtastic:
Отлично работает для прошивки SoftRF:

T-Echo поставляется готовым к использованию в симпатичном футляре. Но! Он громоздкий, его трудно к чему-либо прикрепить, а кнопки слишком легко случайно нажать!

Вот мое решение:

✅ Особенности
Он идеально подходит по форме, любое дополнительное пространство тщательно оставлено для облегчения установки.
Встроенный карабин.
Поддерживает полноразмерные карабины шириной 10 мм!
Идеально подходит для крепления к рюкзаку в походах.

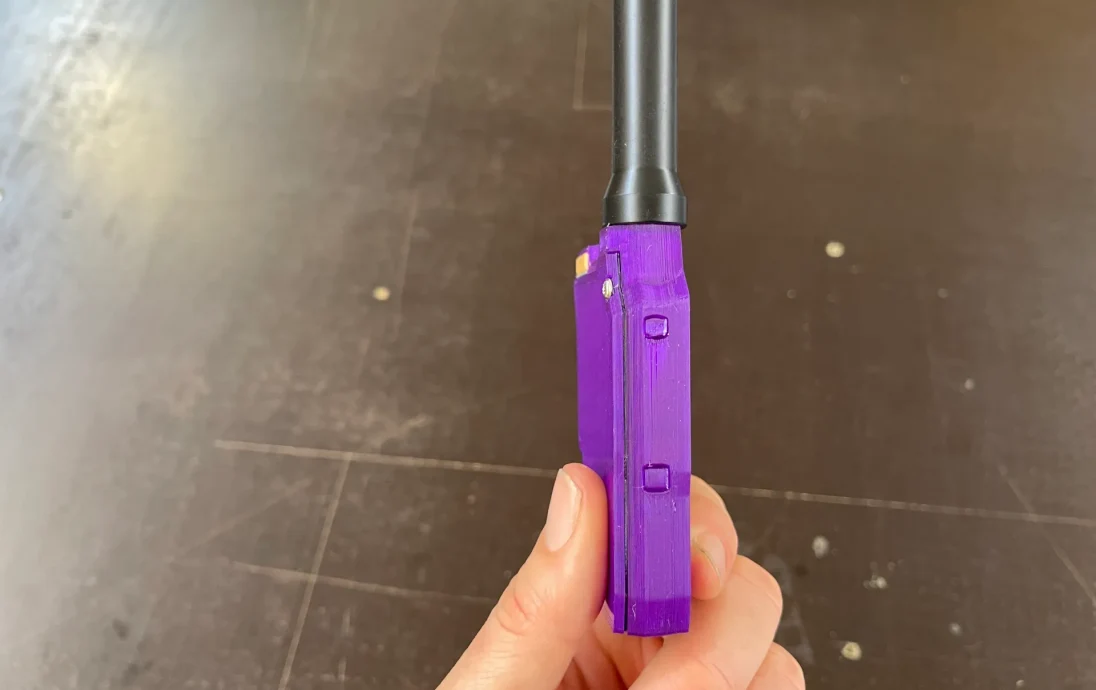

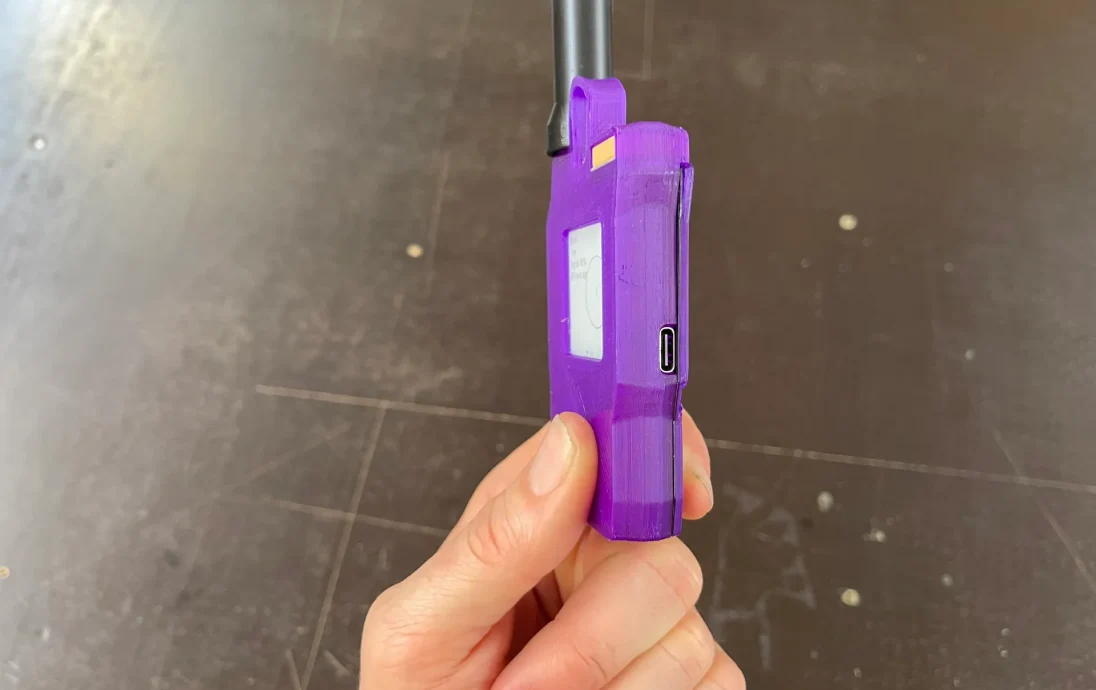

Толщина всего 15 мм, отлично подходит для карманного использования!
Всего 3 детали для печати
Основной корпус составляет 90% корпуса!
Кепка просто преобразует заднюю часть назад, как и оригинальный чехол.
Кнопки — это единая часть, которая добавляет кнопки, аналогичные исходному корпусу.
Дополнительные детали за дополнительную плату
Отобразите STL, распечатайте его на прозрачном PETG и приклейте на место для большей прочности и лучшей защиты от пыли и воды.
Прокладка предназначена для печати из ТПУ, а также для герметизации заднего люка!

⚠ Необходимое оборудование: и ПРЕДУПРЕЖДЕНИЕ.

В печатной плате есть отверстия диаметром 3 мм, поэтому я разработал ее для болтов M3.

ПЛОХОЙ. На печатной плате есть конденсаторы и светодиод, расположенный прямо напротив того места, где соприкасается металлический болт M3, который закоротит и отключит GPS. ♂

Так что да, у меня сломался GPS.

Для кого-то еще:

Используйте крошечные болты M2, которые идут в комплекте с T-Echo, чтобы закрепить печатную плату или
Используйте нейлоновые болты М3, как я сейчас (предварительно нарезав отверстия).

Для крепления сзади я использовал винты М2 для дерева/пластика. В качестве альтернативы вы можете осторожно использовать оригинальные крепежные винты, но знайте, что их будет легче снять, если вы сначала не установите в корпус термофиксирующие вставки.

Печать
Корпус, колпачок и пуговицы напечатаны из жесткой нити.
Я использую HTPLA+. Он очень прочный, жесткий, на нем легко печатать. Лучший из всех миров.
ПЕТГ — это здорово!
PLA великолепен… но может размягчиться, если оставить его под прямыми солнечными лучами в жарком месте.
Необязательно:
Прокладка из ТПУ
Дисплей в прозрачном PETG. Посмотрите это видео на YouTube о прозрачной печати FDM, чтобы узнать, как это сделать!
Основные настройки прозрачности
15 мм/с
Немного переэкструдируйте. Например, установите ширину линии 0,5 мм для сопла диаметром 0,4 мм.
1 стена
0 верхних и нижних слоев
100% заполнение
установите Направления линии заполнения на [0]
Немного увеличьте значение потока.
Посмотрите это видео.
Отправьте мне пинг!
Опубликуйте мейк!

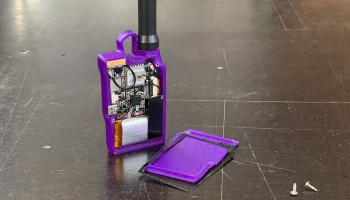

Установка
Сначала отключите аккумулятор. Никогда не включайте радиосистему без подключенных антенн.
Снимите и отключите все. Все антенны и разъемы отсоединены.
Установка дисплея и печатной платы
Установите часть кнопок на место. Убедитесь, что они движутся свободно, и при необходимости очистите отверстие ножом xacto. Проверьте установку печатной платы и убедитесь, что кнопки легко щелкают при нажатии.
Поместите дисплей в футляр
Установите разъем антенны LORA в корпус разъемом U.FL ВВЕРХ.
Установите печатную плату на место под дисплеем и антенным кабелем LORA. Пока не закручивайте его.
Подсоедините разъем lora U.FL.
С помощью пинцета/отвертки с плоской головкой аккуратно подсоедините ленточные кабели дисплея. Они не вставляют так далеко, как можно было бы ожидать! Смотрите фото ниже. При этом можно держать печатную плату под углом.
Прикрутить печатную плату
Используйте только оригинальные шурупы М2!
Все остальное!
Вставьте GPS и подключите его.
подключите антенну NFC и используйте ее, чтобы удерживать батарею на месте
вставьте батарею и подключите ее
и все готово!
