Параметрическое крепление мачты для корпуса MeshCore - Fr..

Параметрический мачтовый кронштейн для коробок IP67, узлов MeshCore/Meshtastic и наружных электронных корпусов.

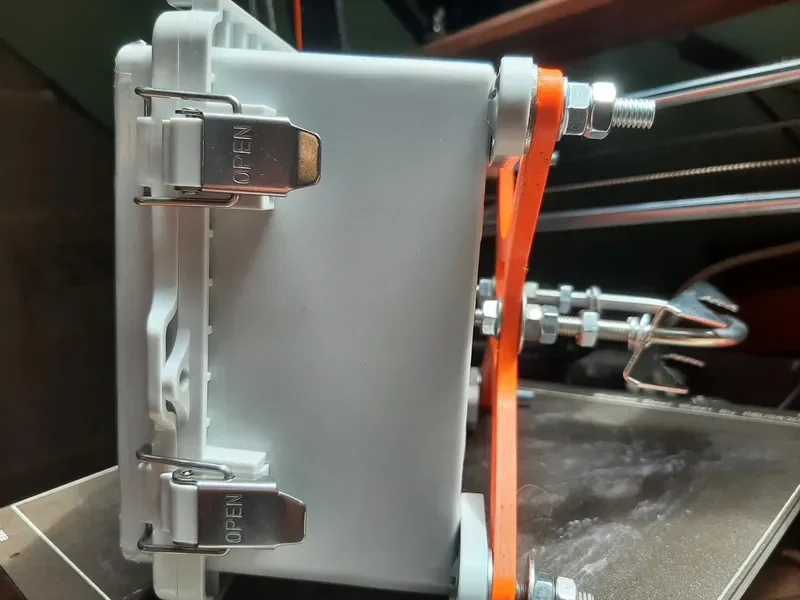

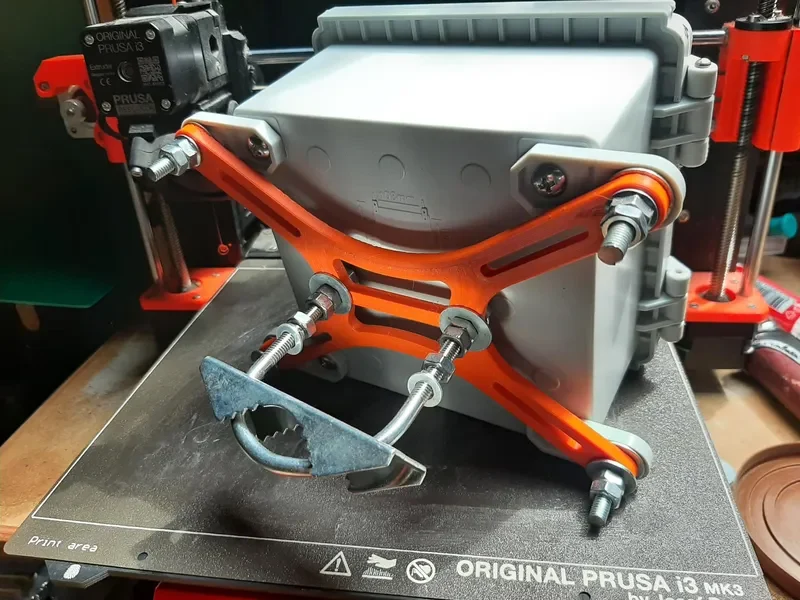

Это крепление для 3D-печати, разработанное в FreeCAD, позволяет легко прикрепить водонепроницаемый корпус к мачте или опоре с помощью стандартных крепежных элементов мачты (расстояние между центрами 58 мм).
Совместим со многими наружными проектами.

Все отверстия рассчитаны на М6 (допуск 6,4).
размер корпу��а по умолчанию: 150x150x90 мм.
Размер адаптера: 108x158x8 мм.

Размеры большинства коробок IP67 указаны на задней стороне корпуса.

Модель можно настроить непосредственно в FreeCAD с помощью первого и второго эскизов, используемых операциями контактной площадки: посмотрите на размеры прямоугольника в первом эскизе.

В будущих версиях параметры могут быть перенесены в глобальную электронную таблицу для упрощения редактирования.

[ССЫЛКИ]
Пример коробки, используемой для этой модели: https://fr.aliexpress.com/item/1005007587120013.html.
Пример привязок: https://www.amazon.fr/dp/B0DHLGQKV7.

[ТИПИЧНОЕ ИСПОЛЬЗОВАНИЕ]

Узлы Meshtastic/MeshCore

устройства Лора

наружное сетевое оборудование

водонепроницаемые электронные корпуса

Радиопроекты своими руками

[ПЕЧАТЬ]
PET-G для долговечности на открытом воздухе.
Черновой режим в порядке. Хотенд: 0,4 мм. Слои: 0,3 мм. Заполнение гироида 30%. 3 периметра.
Время печати 2ч10.
=> Найдите свои параметры для более сильной сборки...
=> Возможно, увеличить толщину (на самом деле 8 мм).

[ПОДЕЛИТЬСЯ]
Поделиться с указанием авторства приветствуется.
Не стесняйтесь улучшаться.
Ставьте лайк, подписывайтесь, прикрепляйте фото и делайте!

[ИЗМЕНЕНИЯ]
14-05-2026: Первая версия (V1) — Тестовая версия.

[ТОДО]

Переместить параметры в глобальную таблицу

Упрощение структуры эскиза

Объедините операции с контактными площадками в более понятный параметрический рабочий процесс.
