Крепления (держатели) элементов Yagi........

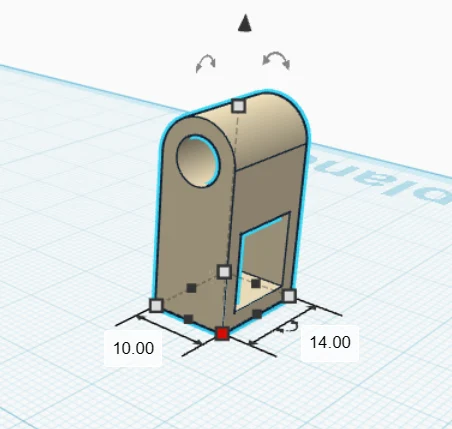

Это регулируемые держатели антенных элементов Yagi, специально разработанные для производителей антенн своими руками. Они оптимизированы для квадратной штанги 10x10 мм и трубок диаметром 6 мм.

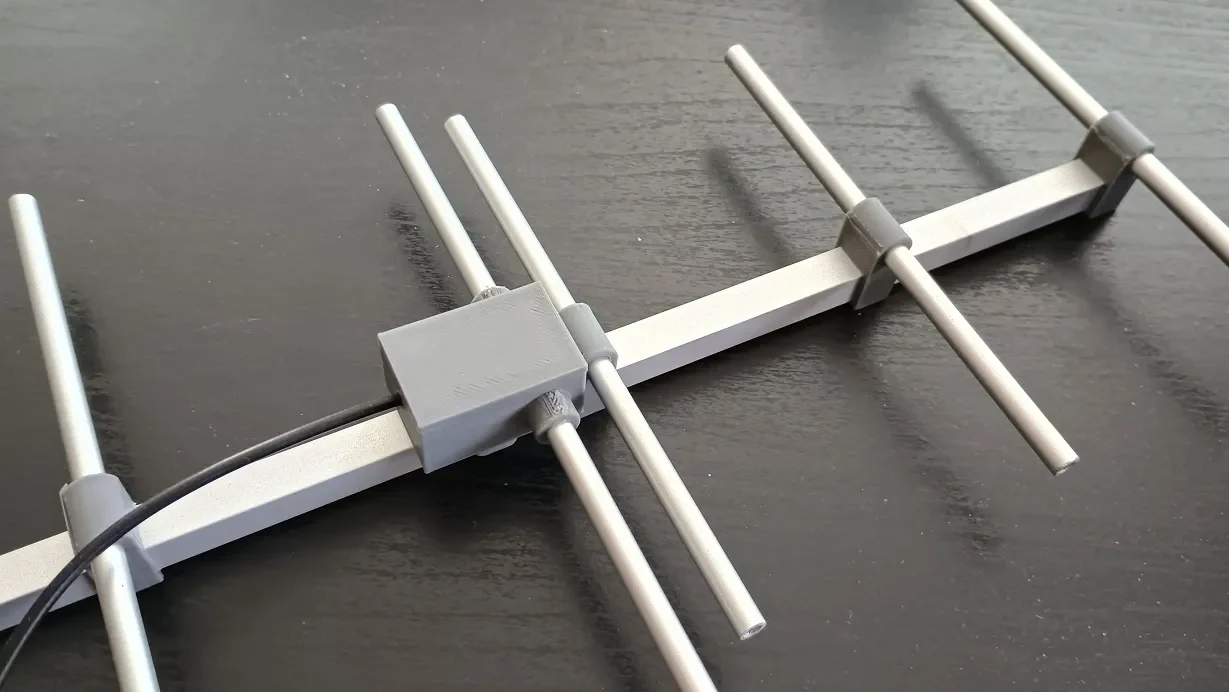

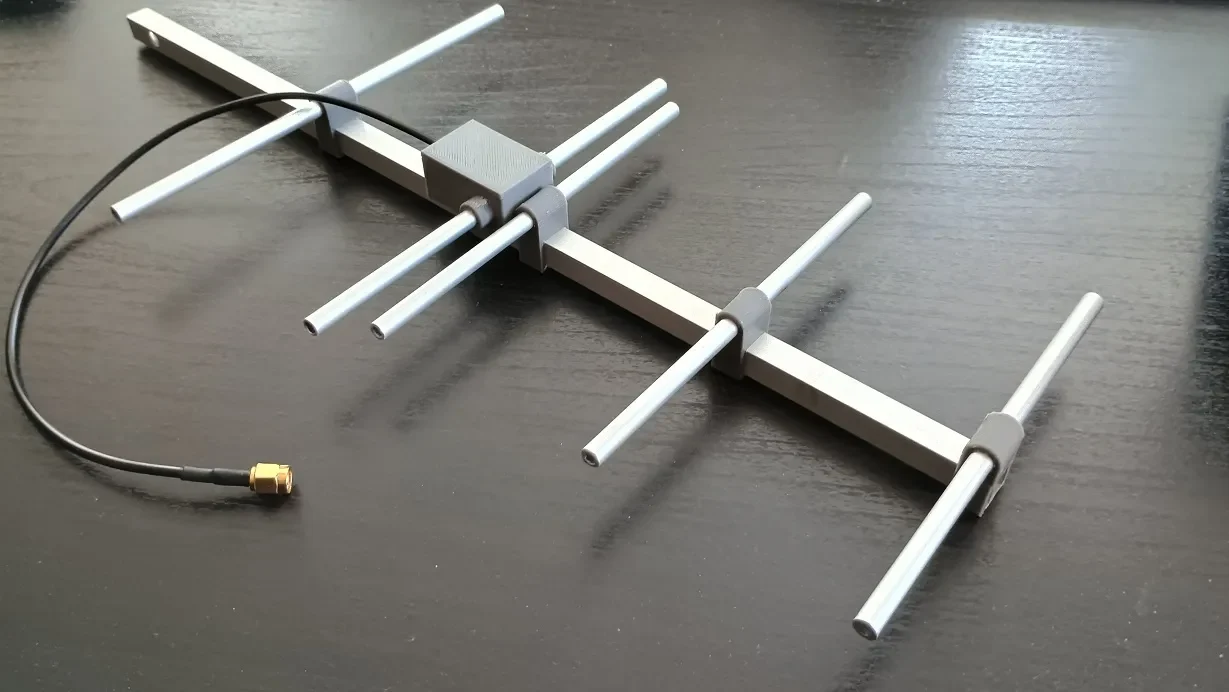

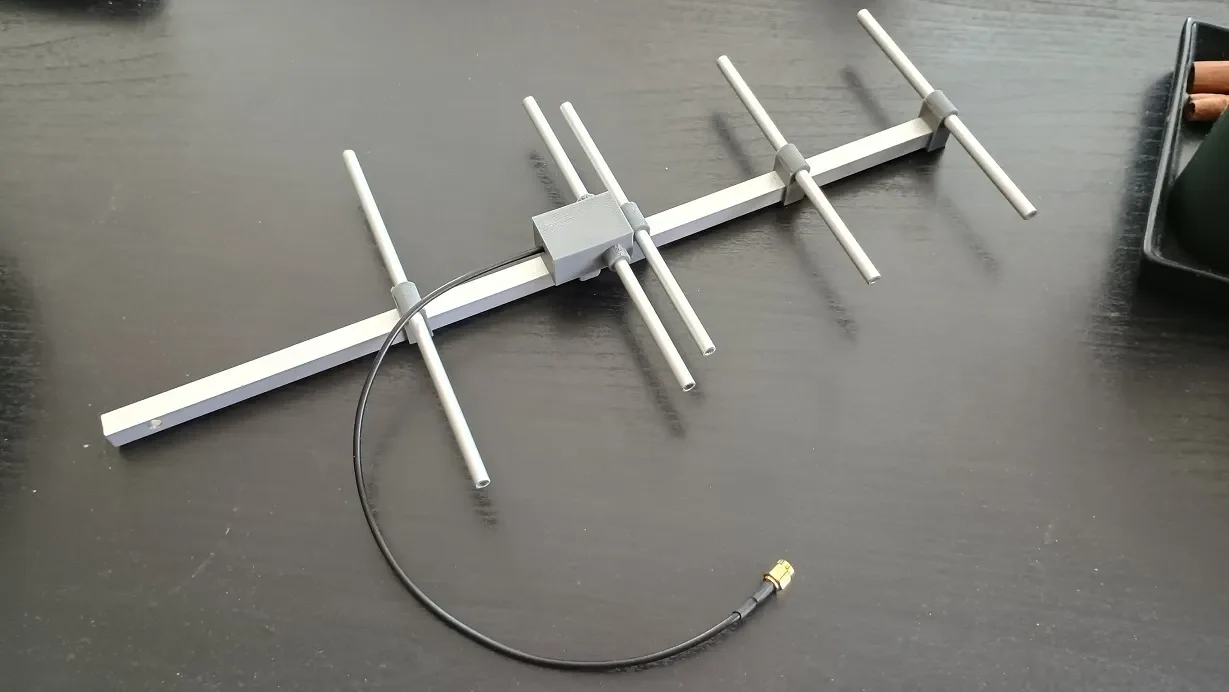

Основным преимуществом этой конструкции является то, что держатели позволяют скользить по штанге, что необходимо для точной настройки антенны для достижения наилучшего КСВ (коэффициента стоячей волны). Это делает его идеальным инструментом для создания прототипов или полевых исп��таний новых конструкций антенн.

Технические характеристики

Размер стрелы: 10х10 мм (квадратный профиль)

Диаметр элемента: 6 мм (трубки или стержни)

Регулировка: возможность полного скольжения для обеспечения точного расстояния между элементами.

Настройки печати и рекомендации по материалам

Материал: PETG настоятельно рекомендуется. > Почему? Антенны обычно подвергаются воздействию прямых солнечных лучей и переменных погодных условий. PLA размягчается и деформируется под воздействием ультрафиолетовых лучей и тепла. PETG обеспечивает необходимую устойчивость к ультрафиолетовому излучению и механическую прочность для использования на открытом воздухе.

Заполнение: 25 % или выше (сетка или гироид) для лучшей структурной целостности.

Настенные петли: минимум 3 стены, чтобы гарантировать, что натяжение зажима не повредит деталь.

Опоры: Не требуются (предназначены для удобной 3D-печати).

Советы по сборке

Если посадка на стреле слишком плотная, легкая шлифовка внутренних поверхностей обеспечит плавное скольжение.

Для постоянной установки после нахождения оптимального КСВ можно использовать небольшую каплю клея или просверлить в держателе небольшое отверстие для стопорного винта.
