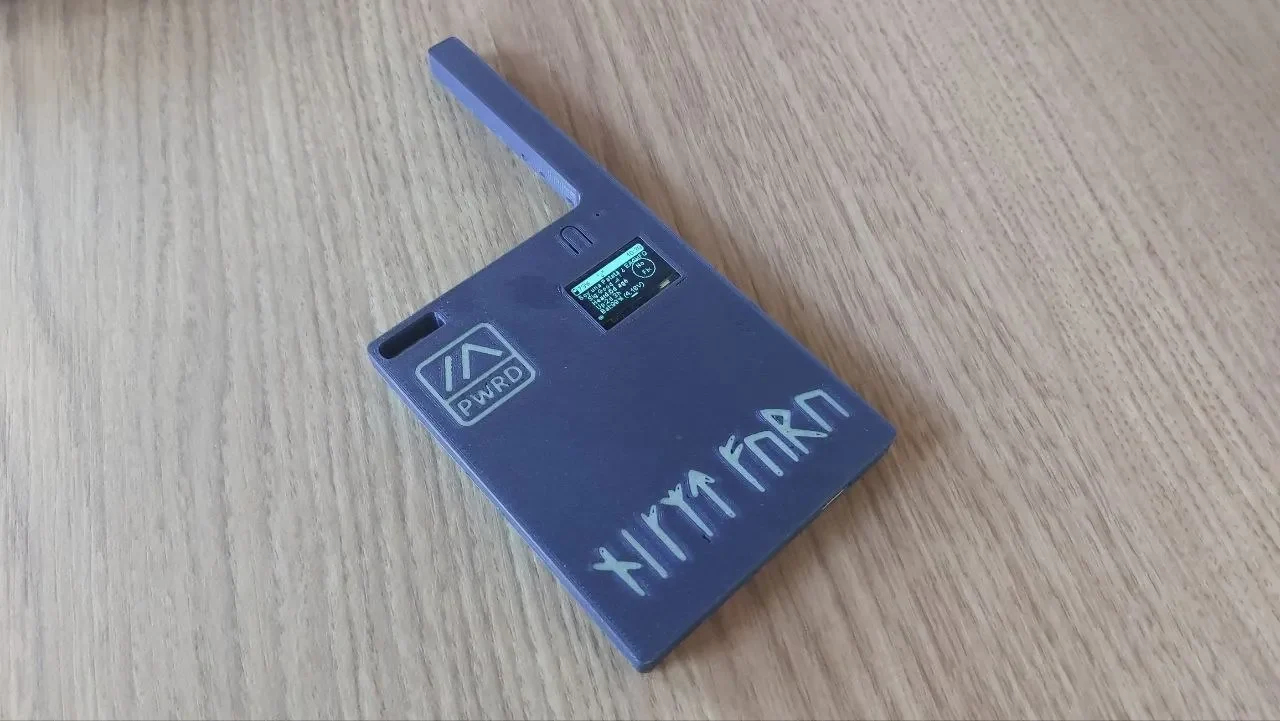

¡Hola! Este diseño es un nodo ultra-slim y portátil para Meshtastic. No os voy a engañar: es un montaje realmente complicado, no apto para impacientes.

Características principales:

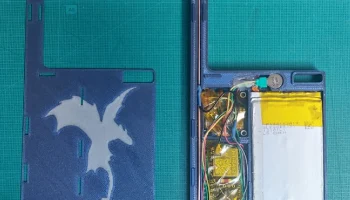

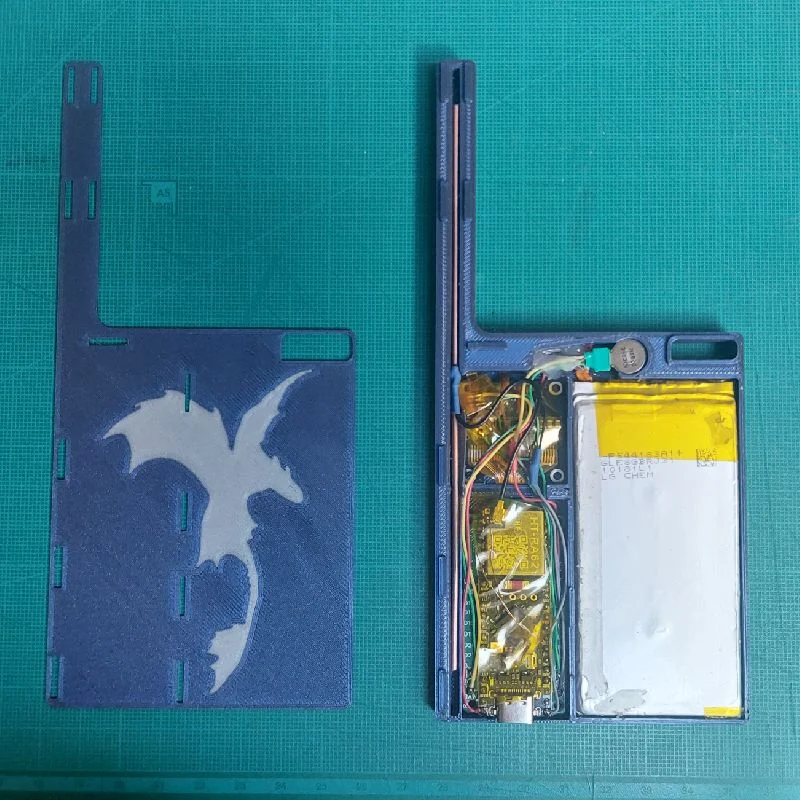

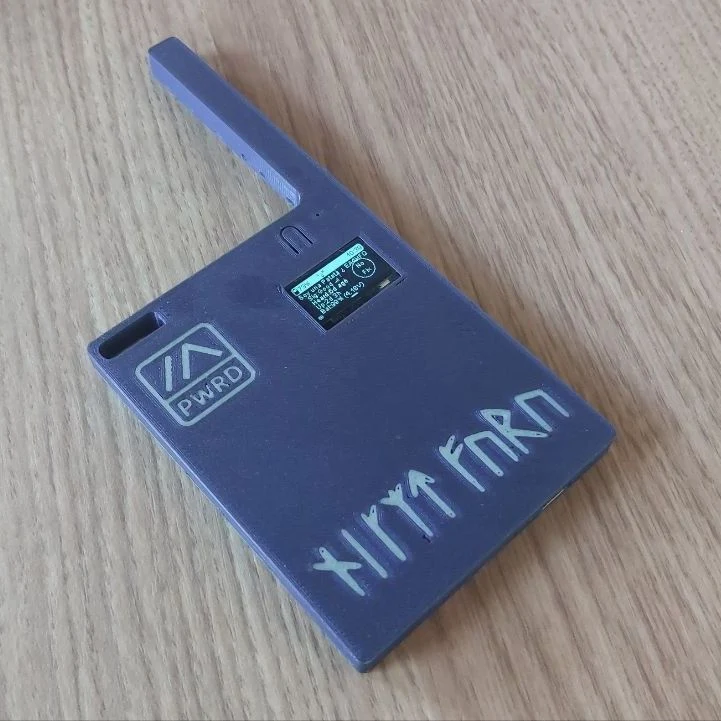

Dos versiones de carcasa: Una inspirada en la saga Cómo entrenar a tu dragón combinada con el logo de Meshtastic, y otra versión limpia/lisa.

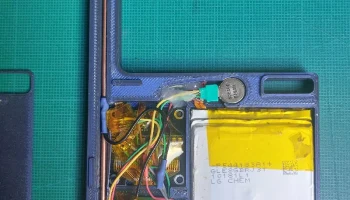

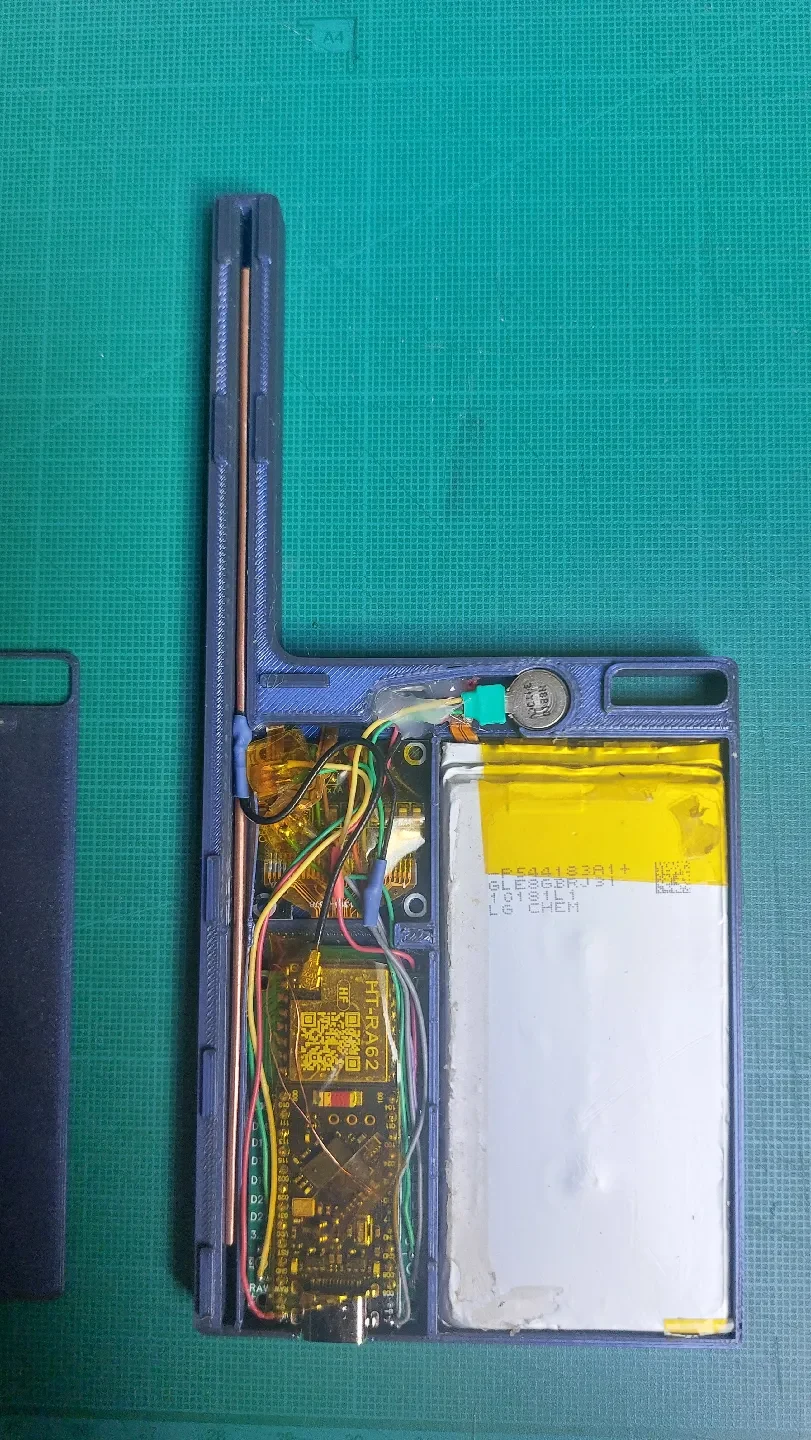

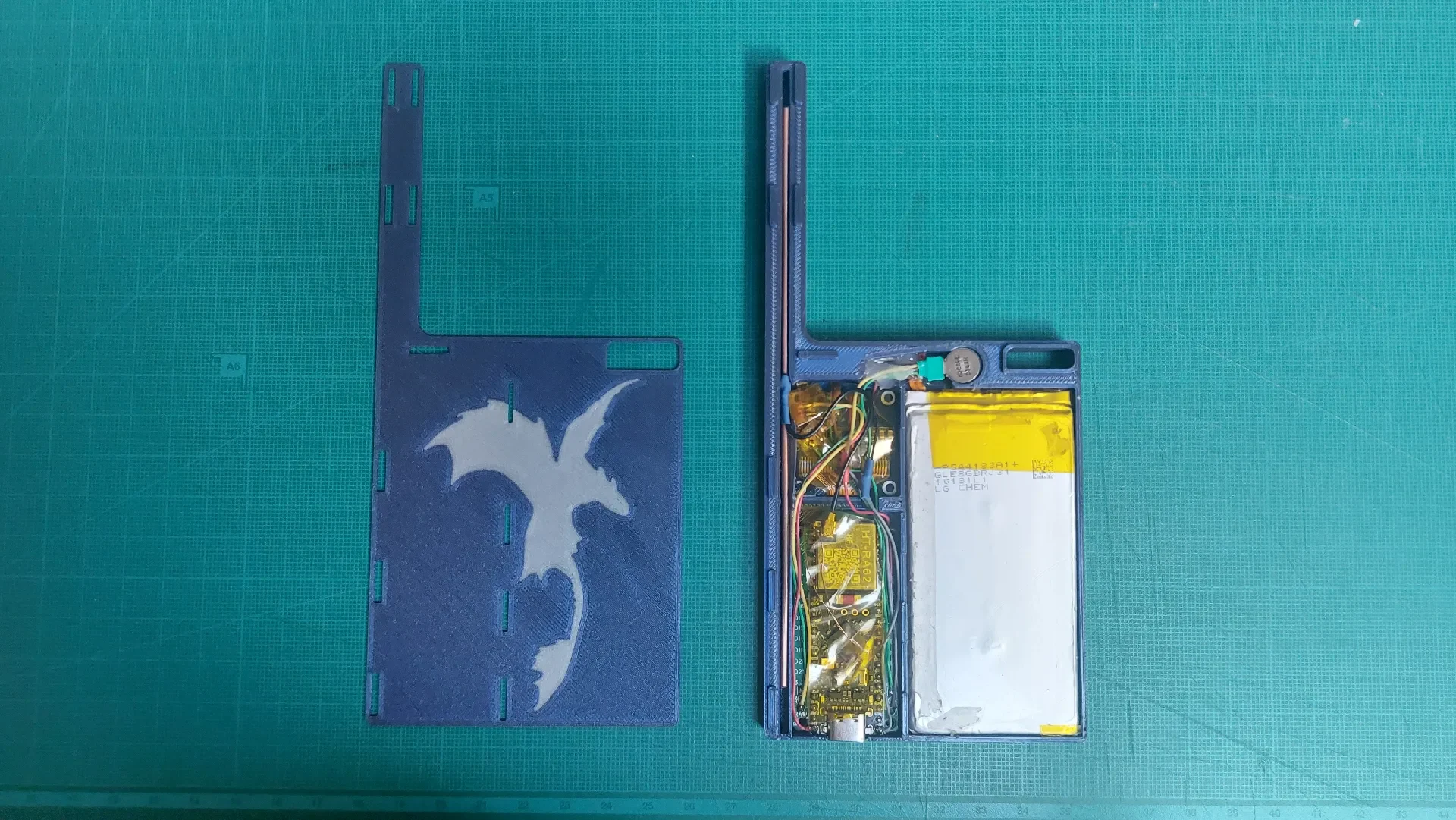

Placa: Diseñado específicamente para un nodo FakeTec que requiere soldado fino y perfil bajo para ocupar el mínimo espacio posible.

Batería: Pensado para usar la batería de un Samsung A8 (2018) o una de dimensiones similares.

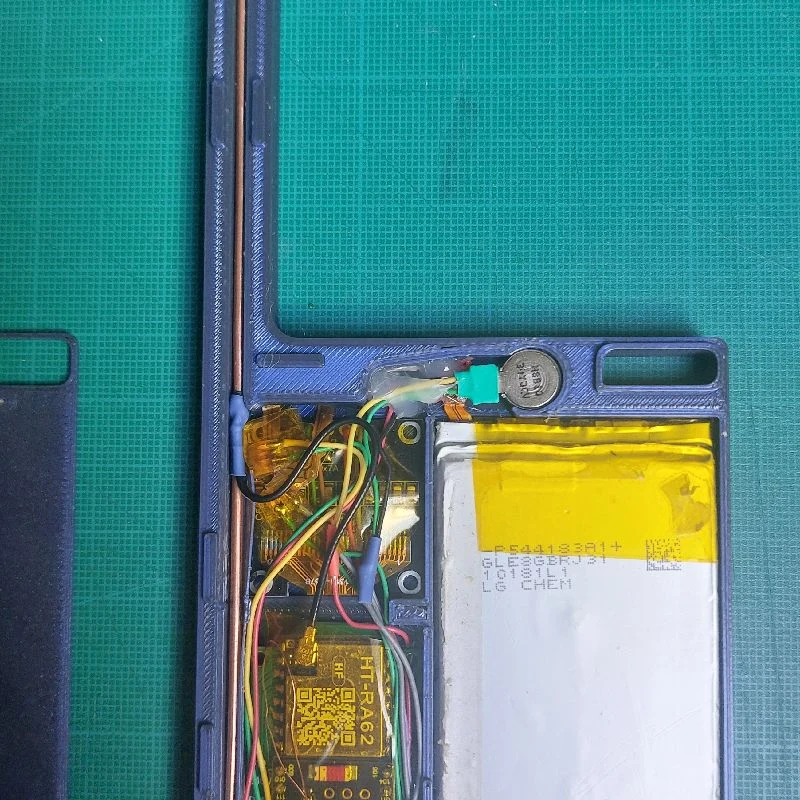

Antena: A diferencia de otros modelos ultra-slim, este sí lleva una antena de verdad: un dipolo casero para 868 MHz. Hay que construirla a mano (no es difícil, pero si tenéis dudas, me podéis preguntar).

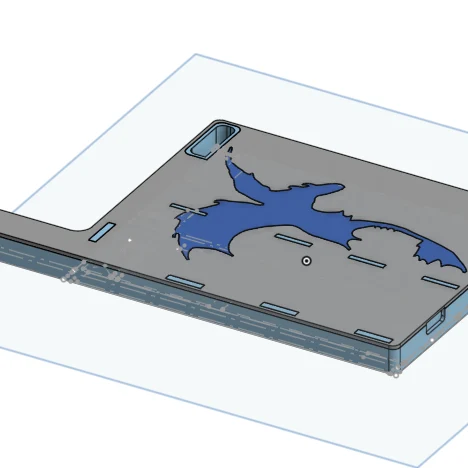

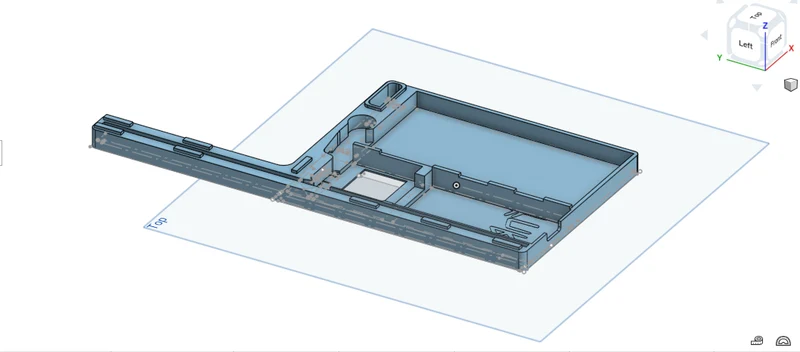

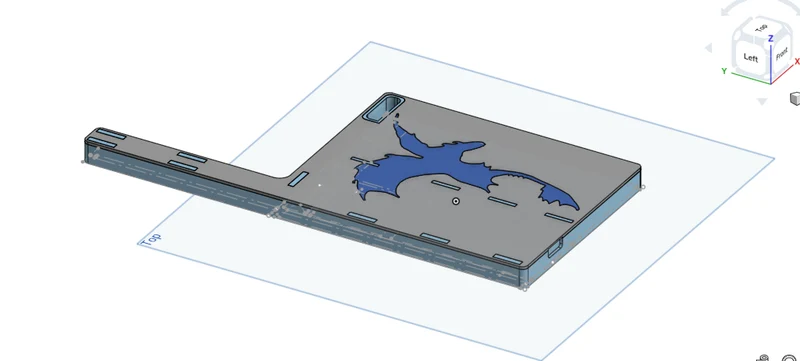

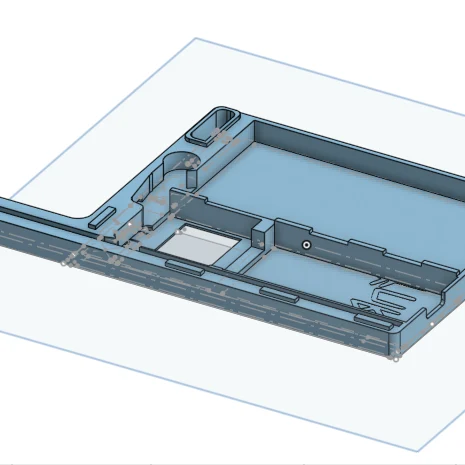

Proyecto CAD en Onshape: Si queréis modificar el diseño 3D o adaptarlo a vuestros componentes, podéis ver y copiar el proyecto aquí: https://cad.onshape.com/documents/e92540b2f8ac00a7b2731527/w/5d6055577b120eb9f2496b14/e/d477e9ea99c81b53fcca4636

Ajustes de impresión:

Impresora: Ender 3 V3 SE

Boquilla: 0.4 mm

Altura de capa: 0.2 mm

Soportes: Os recomiendo NO poner soportes en los voladizos. Son pequeños y con buena ventilación de capa se salvan bien (o pausando la impresión y poniendo un pequeño tope manual para evitar que se hunda).

Lista de materiales (BOM):

Nodo FakeTec: https://wiki.bricolabs.cc/es/guias/Faketec

Antena: DIY (Dipolo: brazos teóricos de ~86 mm, ir recortando para ajustar ROE con VNA)

Pantalla OLED: https://es.aliexpress.com/item/32639731302.html

Batería: https://es.aliexpress.com/item/1005008472858107.html

Interruptor de encendido: https://es.aliexpress.com/item/1005010165596909.html

Pulsadores: https://es.aliexpress.com/item/1005004283312153.html

Motor de vibración: https://es.aliexpress.com/item/1005005609734724.html

Aviso: Es un proyecto exigente. Meter todo en este espacio implica que meter la pata es tremendamente fácil. Revisad con cuidado la continuidad de los componentes antes de cerrar nada o buscad sustitutos si no tenéis estas piezas exactas. Usad esta lista solo como punto de partida.

¿Quieres leer la historia detrás del diseño?

Escribí un artículo completo en mi portfolio contando todos los fallos, el drama con la antena dipolo, las pruebas con el NanoVNA y el proceso de montaje:

https://fernanfpv.github.io/posts/faketec-ultraslim/

English

Hi there! This design is an ultra-slim, portable Meshtastic node. I won't lie to you: it's a pretty complex build, definitely not a beginner-friendly project.

Main Features:

Two case versions: One inspired by the How to Train Your Dragon style combined with the Meshtastic logo, and a clean/minimalist one.

Board: Tailored for a FakeTec board that requires fine, low-profile soldering to keep it as thin as possible. — Battery: Designed around a Samsung A8 (2018) battery or any LiPo with similar dimensions.

Antenna: Unlike other ultra-slim cases, this one actually houses a real antenna: a DIY 868 MHz dipole. You'll need to build it yourself (it's not too hard, feel free to ask if you have questions).

Onshape CAD Project: If you want to modify the 3D design or adapt it to your own parts, you can view and copy the project here: https://cad.onshape.com/documents/e92540b2f8ac00a7b2731527/w/5d6055577b120eb9f2496b14/e/d477e9ea99c81b53fcca4636

Print Settings:

Printer: Ender 3 V3 SE

Nozzle: 0.4 mm — Layer Height: 0.2 mm

Supports: Recommended WITHOUT supports on overhangs. They are small enough to be bridged with good cooling (or you can pause the print and place a small manual support underneath).

Bill of Materials (BOM):

FakeTec Node: https://wiki.bricolabs.cc/es/guias/Faketec

Antenna: DIY (Dipole: ~86 mm theoretical elements, trim down to tune SWR)

OLED Display: https://es.aliexpress.com/item/32639731302.html

Battery: https://es.aliexpress.com/item/1005008472858107.html

Power Switch: https://es.aliexpress.com/item/1005010165596909.html

Push Buttons: https://es.aliexpress.com/item/1005004283312153.html

Vibration Motor: https://es.aliexpress.com/item/1005005609734724.html

Warning: This is a tricky assembly. Messing something up during soldering or fitting is extremely common. Double-check all connections before sealing the case, or feel free to use alternative parts if you don't have these exact ones. Use this BOM as a starting baseline!

Want to read the full build story?

I wrote a detailed blog post on my portfolio covering all the design fails, the dipole antenna drama, NanoVNA tuning, and the assembly process (in Spanish):

https://fernanfpv.github.io/posts/faketec-ultraslim/
