LayerLogic Pro - система вентиляции окон CC

Версия 2
LayerLogic Pro — это генератор STL на основе браузера, который создает пользовательскую систему оконных вентиляционных панелей, размер которой точно соответствует размерам вашего окна. Введите ширину, высоту окна, размеры канала и диаметр шланга переменного тока — инструмент сгенерирует все файлы STL, готовые к разрезанию в 100% масштабе. Программное обеспечение CAD не требуется.

ГЕНЕРАТОР ИНСТРУМЕНТ

https://layerlogicpro.github.io/Layerlogic-Pro/

ЧТО ВЫ ПОЛУЧАЕТЕ

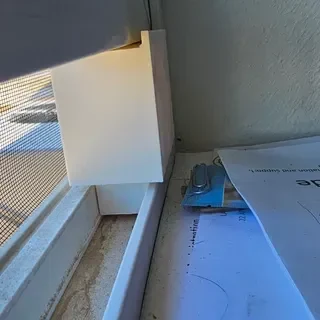

— Левая и правая торцевые заглушки — боковые выступы вставляются в вертикальные оконные каналы.

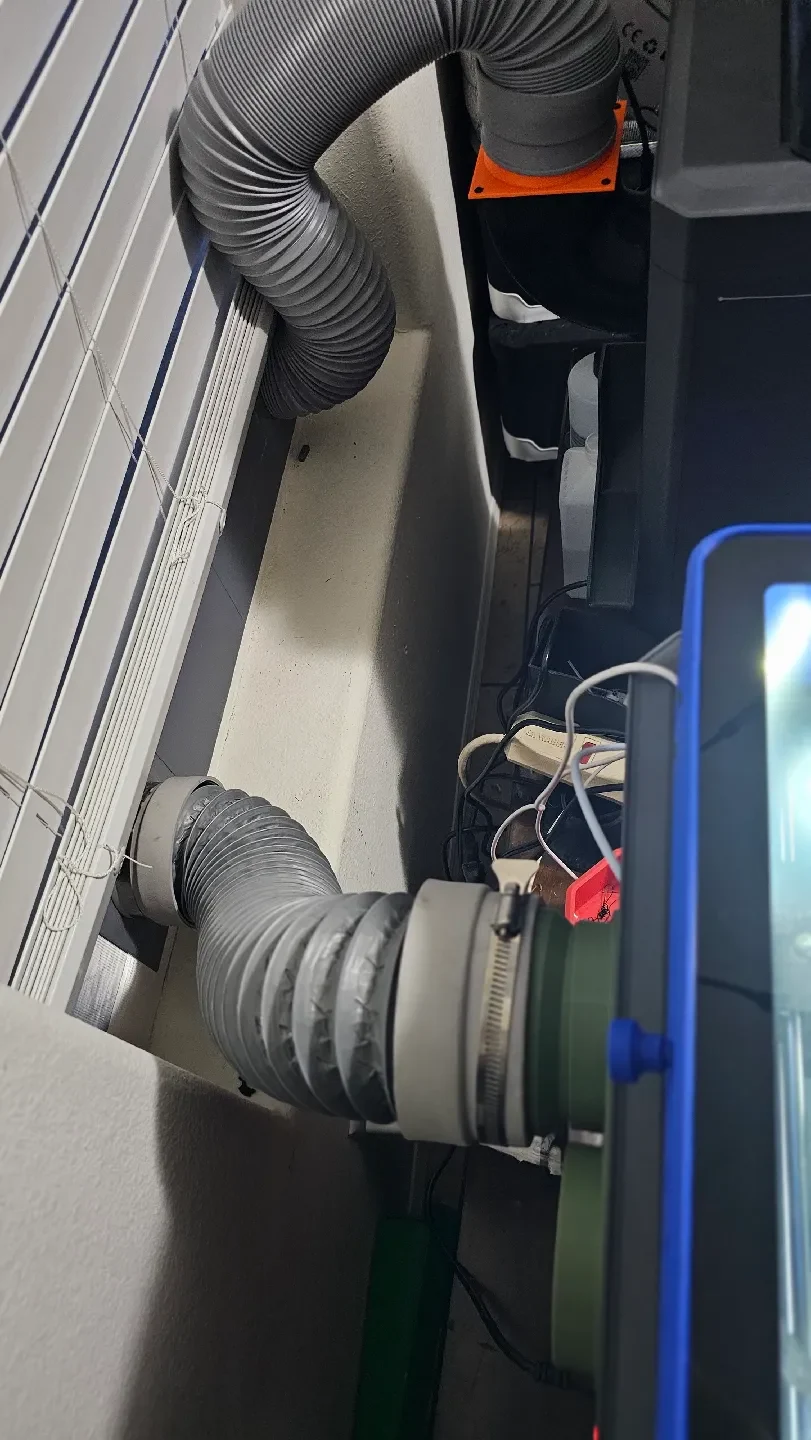

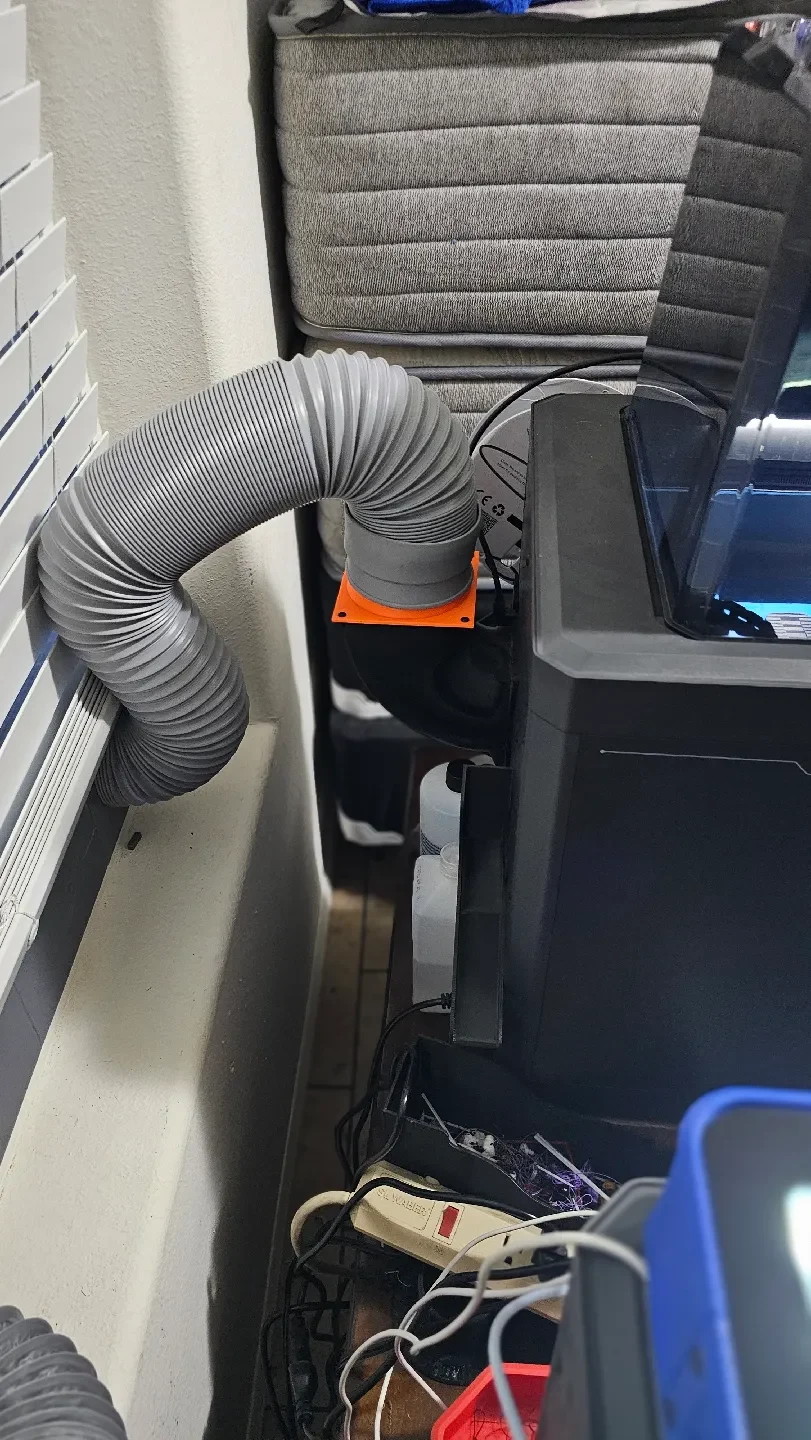

— Вентиляционная панель со втулкой диаметром 93,8 мм — наденьте шланг переменного тока и зажмите его.

— Стиль лицевой панели: открытая (только шланг), сетка (встроенная сетка, фильтр от насекомых и мусора) или жалюзи (встроенные наклонные планки, защита от дождя и солнца) — выберите перед созданием, отдельная вставка для печати не требуется.

— Средние панели-заполнители масштабируются точно по ширине вашего окна.

— Соединительные язычки фиксируют все панели вместе — (количество панелей − 1) × необходимо 2 язычка

— Верхний U-образный канал (окно опускается) + выступы нижнего канала (опускаются в подоконник)

— В комплект входит полное печатное руководство в формате PDF — схемы сборки, ориентация станины, справочник по настройкам.

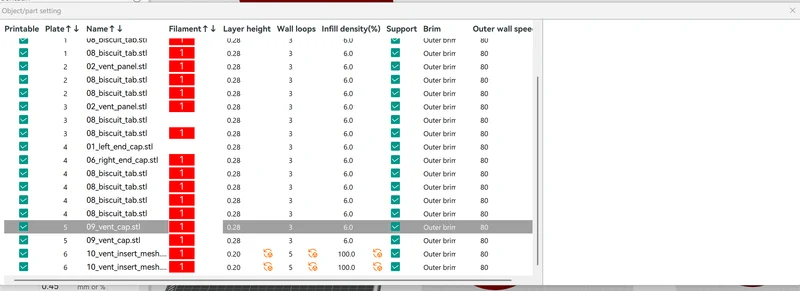

НАСТРОЙКИ ПЕЧАТИ

Материал: рекомендуется ASA. PETG тоже работает.

Высота слоя: 0,28 мм · Стенок: 3 · Заполнение: 6% кубическое · Ширина линии заполнения: 0,7 мм

Опоры: дерево (авто), только рабочая пластина. · Края: рекомендуется для ASA/ABS.

ОРИЕНТАЦИЯ ПЕЧАТИ

Торцевые крышки + средние панели: стойте вертикально — U-образный профиль вверху, нижние выступы направлены вниз, в основание. Поддерживается только на нижних вкладках.

Вентиляционная панель: положите плоско, воротником ВВЕРХ, сеткой/жалюзи также вверх. Опоры на отверстии воротника и нижних выступах.

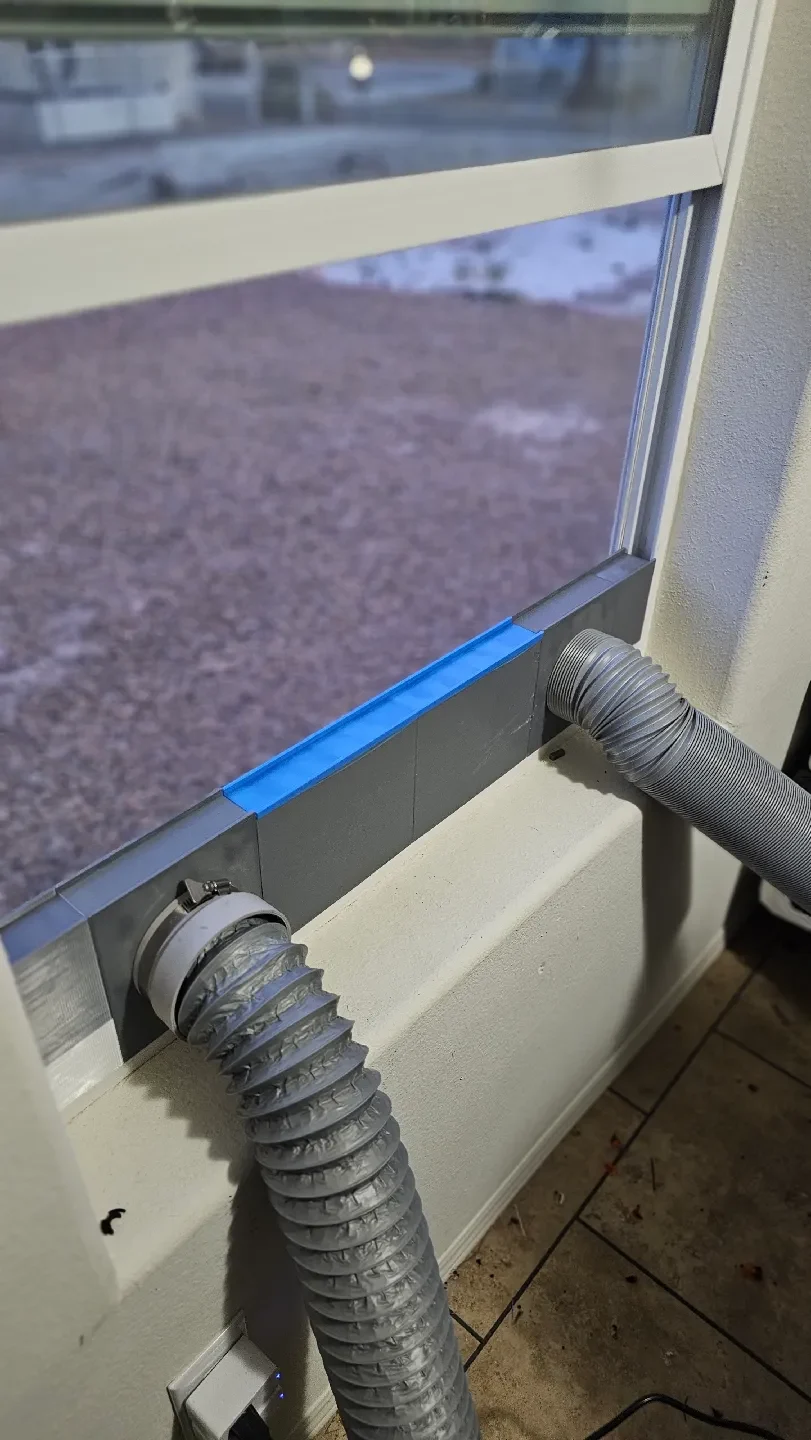

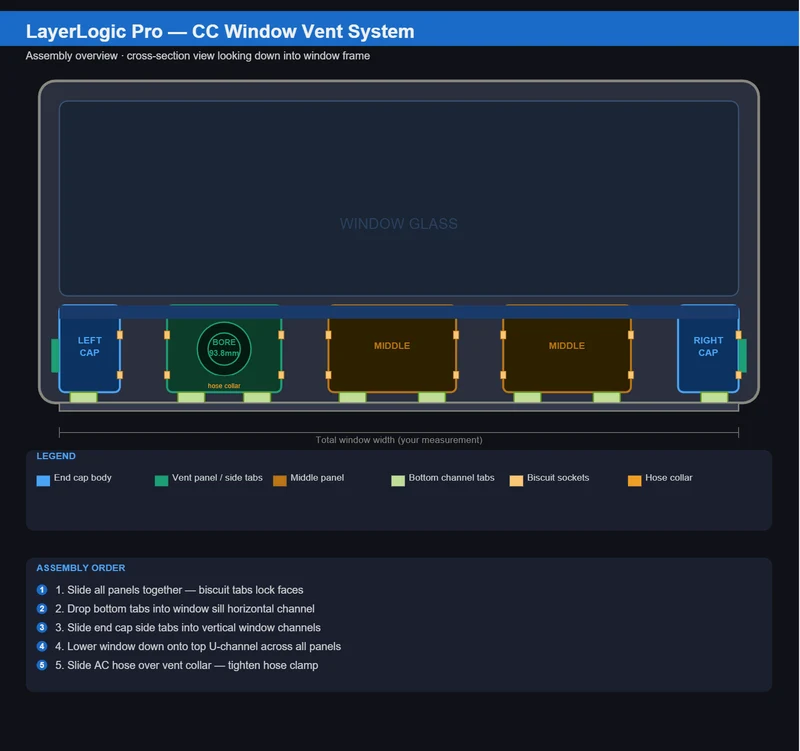

СБОРКА

1. Сдвиньте панели вместе — выступы для печенья фиксируются на двух уровнях.

2. Опустите нижние планки в горизонтальный канал подоконника.

3. Вставьте боковые выступы торцевой крышки в вертикальные оконные каналы.

4. Опустите окно вниз на верхний U-образный профиль на всех панелях.

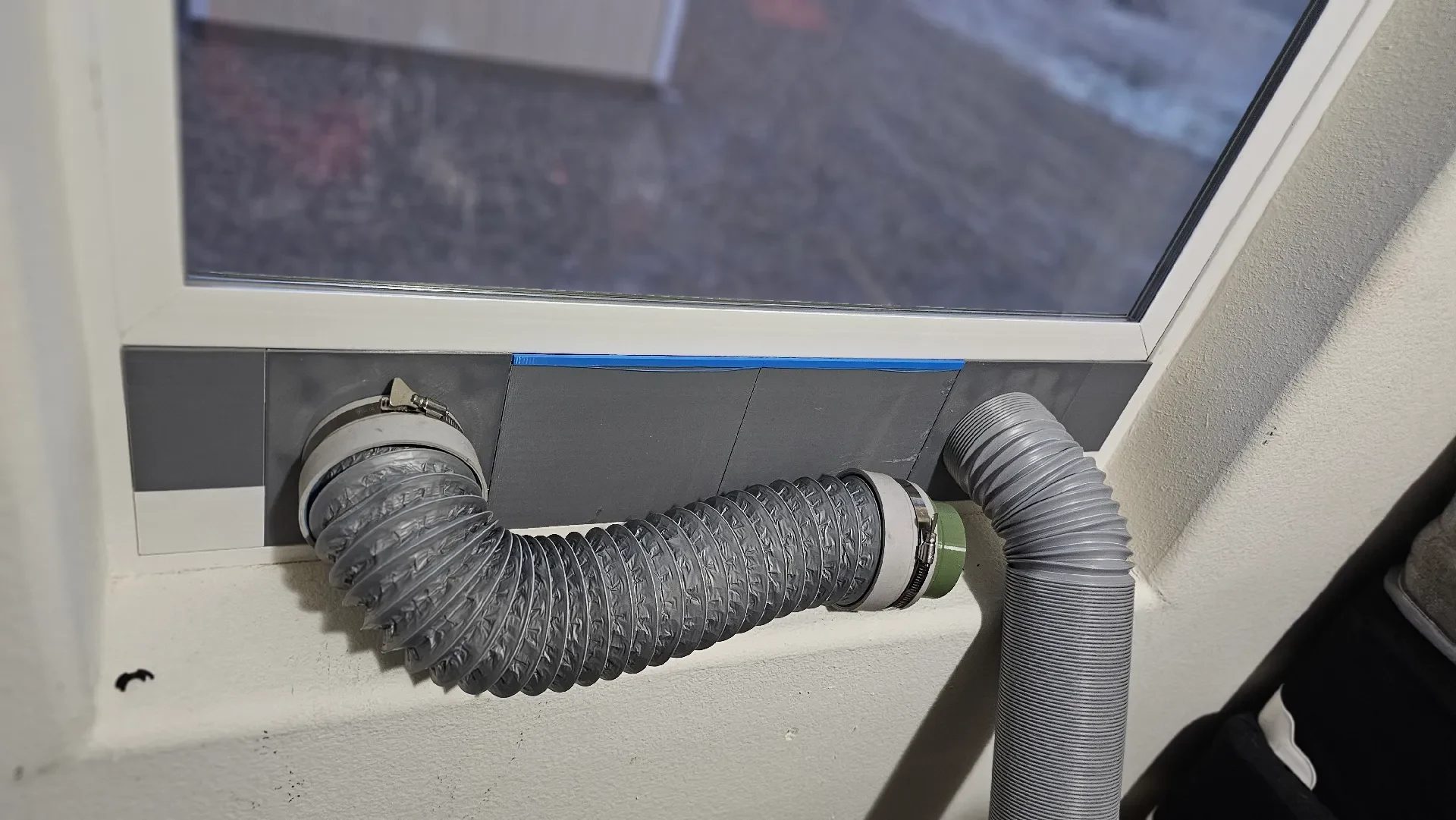

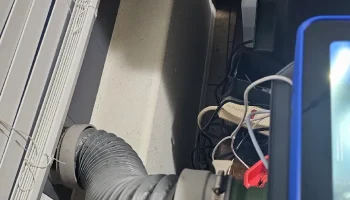

5. Наденьте шланг переменного тока на вентиляционное кольцо — затяните хомут.

ЧТО ИЗМЕРИТЬ

— Общая ширина окна

— Ширина паза канала (вертикальные + горизонтальные направляющие каналы)

— Высота рамы и глубина панели

— Внешний диаметр впадины шланга переменного тока — измеряйте по канавкам, а не по выступам.
