USB-накопитель Caddy - отсек с открытой передней частью ...

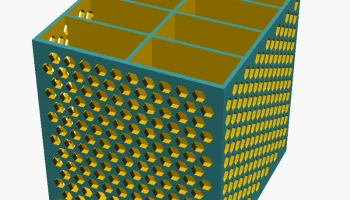

Ящик с открытой передней панелью для небольших низкопрофильных дисковых накопителей USB-C.
приводы лежат ровно и выдвигаются с передней панели; около **4 мм
корпус выступает** из каждого слота, поэтому их можно зажимать и тянуть

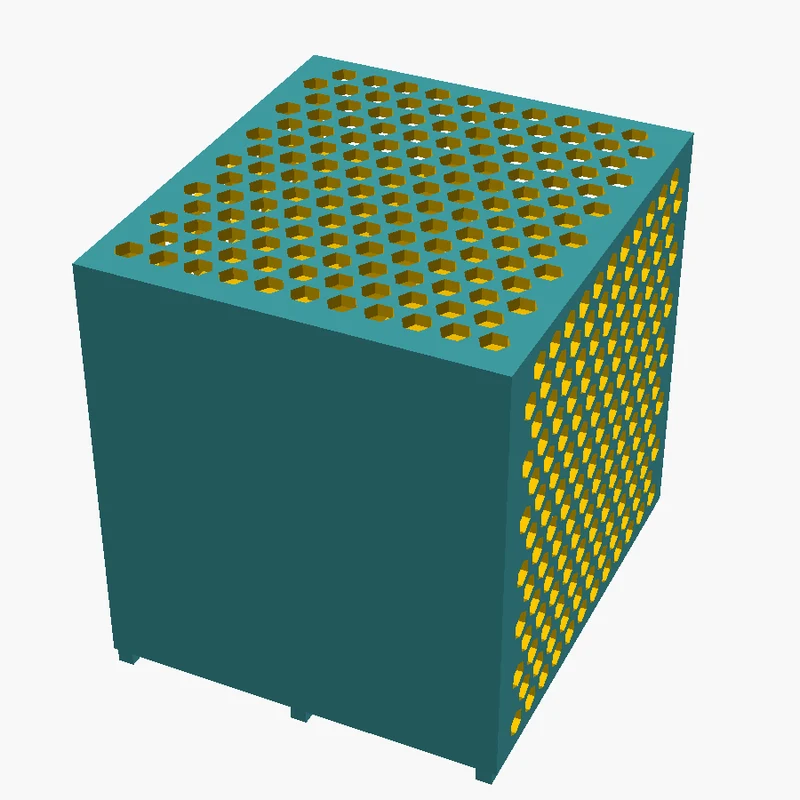

прямо. Закрытые сзади, сверху, снизу и по бокам — все, кроме

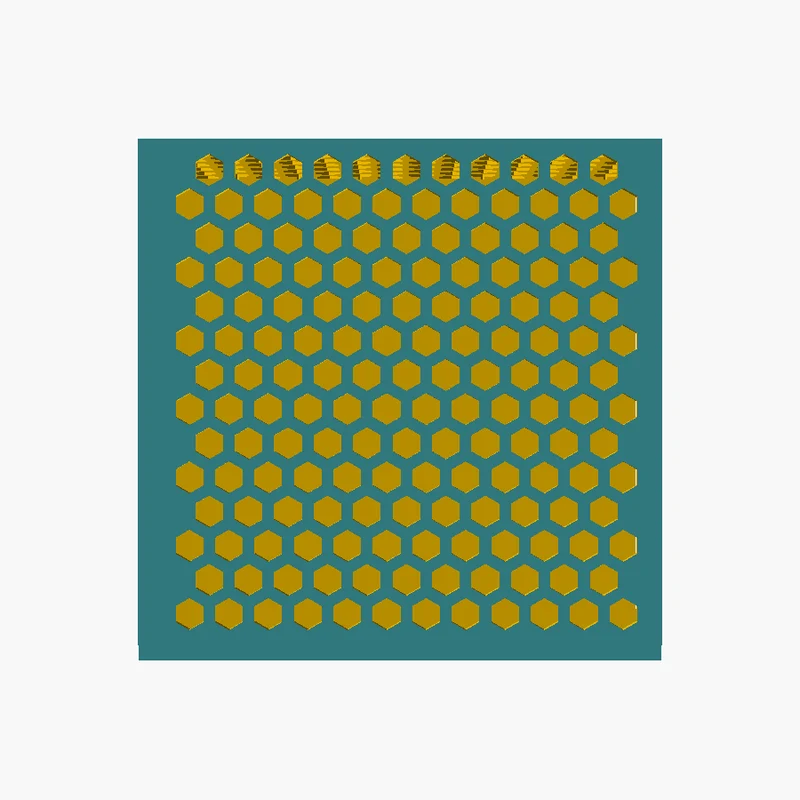

фронт. Декоративная сотовая перфорация сверху и с обеих сторон.
стены; задняя стенка (которая во время печати опирается на станину) сплошная.
По умолчанию используется сетка размером 2 × 4 для дисков размером примерно **100 × 40 ×.
20 мм** (например, небольшие флэш-накопители USB-C + SD-карта
читателей). Две небольшие нижние полозья проходят вдоль стен в направлении X, поэтому
Кэдди стоит на столе, как сани.

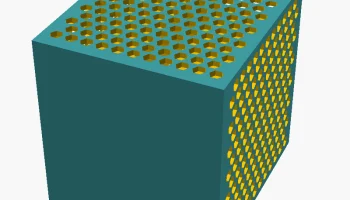

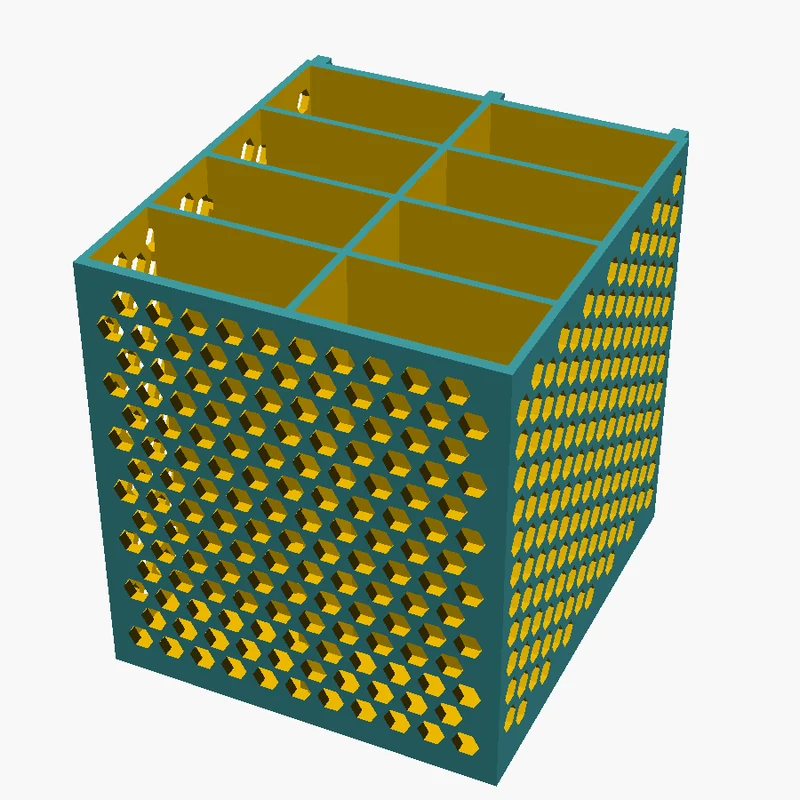

Поставляется предварительно повернутым для печати. Экспортированный STL помещает **open
лицевой стороной ВВЕРХ** и задней стенкой на станине — максимальная адгезия, ноль
поддерживающий материал, каждая секция стенок кубрика поднимается вверх.
Параметрический. Отредактируйте переменные вверху
usb_drive_caddy.scad:
| Переменная | По умолчанию | Значение |
|-----------------|---------|-----------------------------------------|
| столбцы/строки| 2 / 4 | Сетка: ширина N слотов × высота M рядов |
| диск_л/ш/ч | 100/40/20 мм | Конверт для каждого диска (ячейки с автоматическим размером) |
| выставить_ч | 4 мм | Насколько далеко диск выступает вперед |
| body_w/h/d | 0 | Отмена внешнего конверта (0 = авто). Установите для любого из них буквальное значение в миллиметрах, и шаг ячейки будет рассчитан на основе этого значения. |
| слот_очистить | 0,6 мм | Зазор ячеек на каждой стороне |
| стена_т | 1,8 мм | Внутренние перегородки + внешние боковые стенки |
| назад_т | 2,4 мм | Закрытая задняя стенка (лицо кровати в принте) |
| пол_т | 2,4 мм | Закрытый верх + низ (Z грани) |
| шестнадцатеричная ячейка | 6,0 мм | Сотовая ячейка плоско-плоская |
| шестигранная стена | 1,4 мм | Толщина сотовой стенки |
| скид_ш/ч | 3,5/3,0 | Ширина нижней полозья/подъем |
Переопределить в командной строке, например. для сетки 3×3:
openscad -D 'cols=3' -D 'rows=3' -o caddy.stl usb_drive_caddy.scad
Или установите внешнее тело напрямую:
openscad -D 'body_w=120' -D 'body_h=90' -D 'body_d=110' -o caddy.stl usb_drive_caddy.scad
**Распечатать**
— Повернуто по умолчанию в экспортированном виде. **Задняя стенка кровати**, открытая лицевой стороной вверх.
— Никаких опор нигде. Шестигранные перфорации представляют собой вертикальные трубки в
ориентация печати, чтобы они печатались чисто, без перемычек.
— Слои 0,2 мм, 3 стенки, заполнение 15 %, любой PLA/PETG. Около 4 часов в
Bambu P2S для сборки по умолчанию 2×4.
На фотографии изображен печатный корпус из PLA мятно-зеленого цвета с двумя разъемами USB-C.
вставленные диски — вид сверху через шестигранную решетку.
